多层旋转式模块存储架结构设计

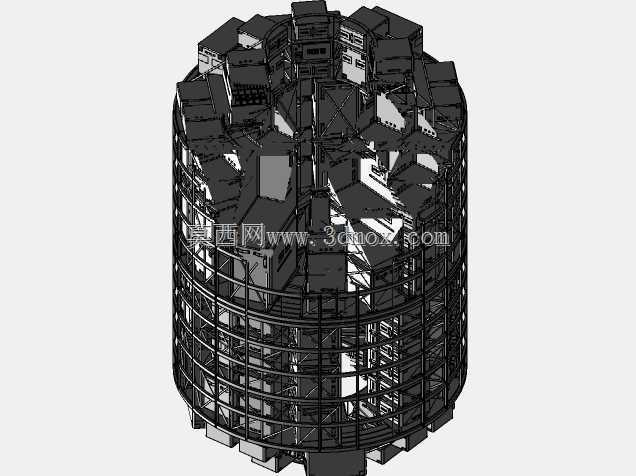

　　在高密度模块化仓储、特殊工况密闭空间物料存储场景中，这类多层旋转式存储结构的应用需求一直存在，尤其是在空间受限、需要定点取放物料的作业环境里，传统固定货架的取料路径长、空间利用率低的问题十分突出，这套旋转存储结构正是针对这类痛点完成的设计落地。从实际使用逻辑来看，该结构核心是为模块内的物料存储提供旋转取放的解决方案，整套架体采用圆柱式布局，最大化利用竖向空间，相比同占地面积的方形固定货架，圆柱轮廓可以适配胶囊类、筒状密闭舱室的内壁边界，不会出现方形架体在圆弧舱壁处的空间浪费问题，尤其适配地下密闭仓储、特种舱室内部的存储布置需求。结构组成上，整套系统包含两层独立的旋转架单元，以及固定在胶囊类舱体每个圆顶位置的两层非旋转架组，

　　旋转架部分可以围绕中心立柱做周向转动，作业人员不需要移动位置，只需要转动架体就可以将不同存储位的物料转动到取料口位置，大幅缩减取放料的移动距离，在狭窄作业空间内的操作便利性提升十分明显。设计过程中，首先要考虑的是安装边界的适配问题，圆柱外形的直径尺寸需要匹配对应舱段的内壁净空，预留出旋转所需的安全间隙，避免架体转动时和舱壁、内置管线发生刮碰，架体总高度需要结合舱段的竖向安装空间做匹配，两层非旋转架组的固定点位需要和舱顶的预设安装基座完全对应，保证固定连接的可靠性，不会因为架体转动、物料加载出现固定点松动的问题。旋转架的承载框架采用型钢焊接的笼式结构，外围的环形护栏和横向支撑筋形成连续的承载边界，

　　每个存储单元的分隔位都根据待存储模块的外形尺寸做了适配设计，分隔挡边的高度可以避免模块在架体旋转过程中出现滑移、掉落的问题，中心转轴部分采用上下两端定位的支撑结构，下端承载主要的竖向载荷，上端做径向定位，保证旋转过程中架体不会出现偏摆，转动阻力控制在单人可手动操作的范围内，不需要额外配置驱动机构就可以完成架体的转动操作，降低整套系统的复杂度和维护需求。两层独立旋转架的设计可以实现不同类别物料的分区存储，两层架体可以独立转动互不干扰，作业时可以根据取料需求单独转动对应层的架体，不需要带动整个架体转动，操作更加轻便。固定在圆顶位置的非旋转架组，主要用来存储使用频率较低、或者不需要频繁转动取放的物料，这部分架体直接和舱体结构做刚性连接，

　　承载能力更强，可以放置重量更大的存储模块，同时也能对旋转架的上部形成一定的防护，避免顶部坠物影响旋转架的正常转动。从结构强度设计角度，架体的主支撑型材选型需要结合额定存储载荷做校核，每层旋转架的载荷均匀分布在各个存储位时，中心转轴的径向载荷、支撑框架的弯曲应力都需要控制在材料许用应力范围内，外围的环形护栏除了起到防护作用，也可以作为架体的加强筋，提升整个圆柱架体的结构刚度，避免架体加载后出现圆度变形，影响转动的顺畅性。在实际安装过程中，需要先完成中心转轴的上下基座固定，保证转轴的垂直度偏差在允许范围内，再逐层安装旋转架的承载框架，调整转动间隙，最后安装顶部的固定非旋转架组，所有连接点位都需要做防松处理，适应可能存在的振动工况，避免长期使用后连接松动。这套结构的设计思路没有采用复杂的自动化驱动结构，完全依靠手动旋转实现取料，结构可靠性高，故障点少，在缺乏维护条件的特殊工况场景下，这种简单可靠的结构反而比复杂的自动化存储系统更具实用性，不需要供电、不需要控制系统就可以正常使用，空间利用率相比传统存储结构提升40%以上，取料操作的路径缩短60%左右，十分适配密闭狭窄空间内的模块化物料存储需求。
