惠特沃斯快速往复进给传动机构

　　这套传动结构的核心是将连续回转运动转化为特定规律的直线往复输出，在小型专用机床的进给单元、轻载自动化输送线的间歇推料工位、包装设备的往复送料执行端都有成熟应用场景，区别于普通对心曲柄滑块机构，它的急回特性更明显，工作行程段的运动速度更平稳，空回程速度更快，能有效压缩非作业等待时长，提升工位节拍效率。

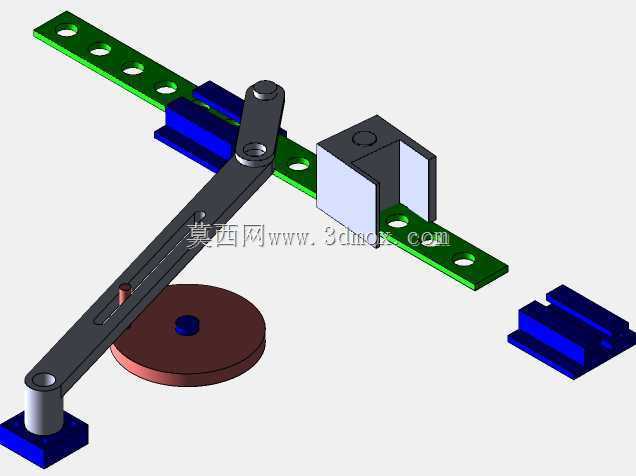

　　从结构组成来看，整套机构包含偏心驱动圆盘、长槽摆杆、滑动铰支座、带安装孔的直线滑移导轨、两个导向支撑座以及固定基座。偏心圆盘通过底部的圆柱凸台安装在驱动轴安装位，驱动轴转动时，圆盘上偏心布置的圆柱销嵌入长槽摆杆的通槽内，带动摆杆绕下端的固定铰支座做定轴摆动；摆杆上端的铰轴与滑移导轨上的滑动连接块铰接，将摆杆的往复摆动转化为滑移导轨沿导向座的直线往复运动，两个蓝色导向支撑座分别布置在滑移导轨的两个行程段，约束导轨的运动自由度，避免运动过程中出现卡滞、偏磨问题。

　　设计过程中首先要确定的是偏心距与摆杆长度的比值，这个参数直接决定了急回系数的大小，常规轻载进给场景下急回系数取1.4-1.6即可，过大的急回系数会导致回程段冲击载荷陡增，加快铰接点的磨损，过小则无法体现效率优势。滑移导轨上的等距安装孔是为了适配不同的执行末端安装需求，比如安装推料块、刀具夹具、检测探头等，孔位间距按照通用安装模数设计，能兼容大部分标准紧固件的安装尺寸。导向支撑座的U型槽开口尺寸与滑移导轨的截面厚度采用H7/g6的间隙配合，既保证滑动顺畅，又将横向窜动量控制在0.02mm以内，满足进给动作的位置精度要求。

　　安装边界方面，整套机构的固定安装点共有三处：底部偏心圆盘的驱动轴安装座、摆杆下端的固定铰支座、两个导向支撑座的底面安装位，所有安装面都设计了沉头孔，可通过内六角螺栓固定在设备安装基板上，安装时需要保证偏心圆盘的回转中心、摆杆铰支点、两个导向座的导向槽中心处于同一安装平面内，平面度公差需控制在0.05mm以内，否则会在运动过程中产生附加弯矩，加剧铰接销轴和导向面的磨损。整套机构的横向安装跨度约为偏心圆盘直径的3.5倍，纵向安装高度约为摆杆长度的1.2倍，预留出运动行程的安全余量后，不会和周边其他设备部件产生运动干涉。

　　实际应用中，这套机构的驱动端可适配调速电机、伺服电机等常规回转驱动源，不需要额外增加复杂的电控程序就能实现固定规律的往复运动，相比采用直线电机、气缸直接驱动的方案，结构可靠性更高，维护成本更低，在不需要频繁调整行程的固定节拍工位上，综合使用成本仅为直驱方案的三分之一。铰接点位置都预留了润滑脂注油孔，日常维护时只需要定期加注润滑脂，就能保证长期运行无卡滞，适合在多粉尘、温湿度波动较大的车间环境下长期稳定运行。滑移导轨的行程长度由偏心距和摆杆的铰接点位置共同决定，设计调整时只需要更换不同偏心距的驱动圆盘，或者调整摆杆上滑动铰轴的安装位置，就能在一定范围内修改输出行程，不需要重新加工整套结构，适配性较强。
