轨道结构紧固用恒力抓爪锁结构设计

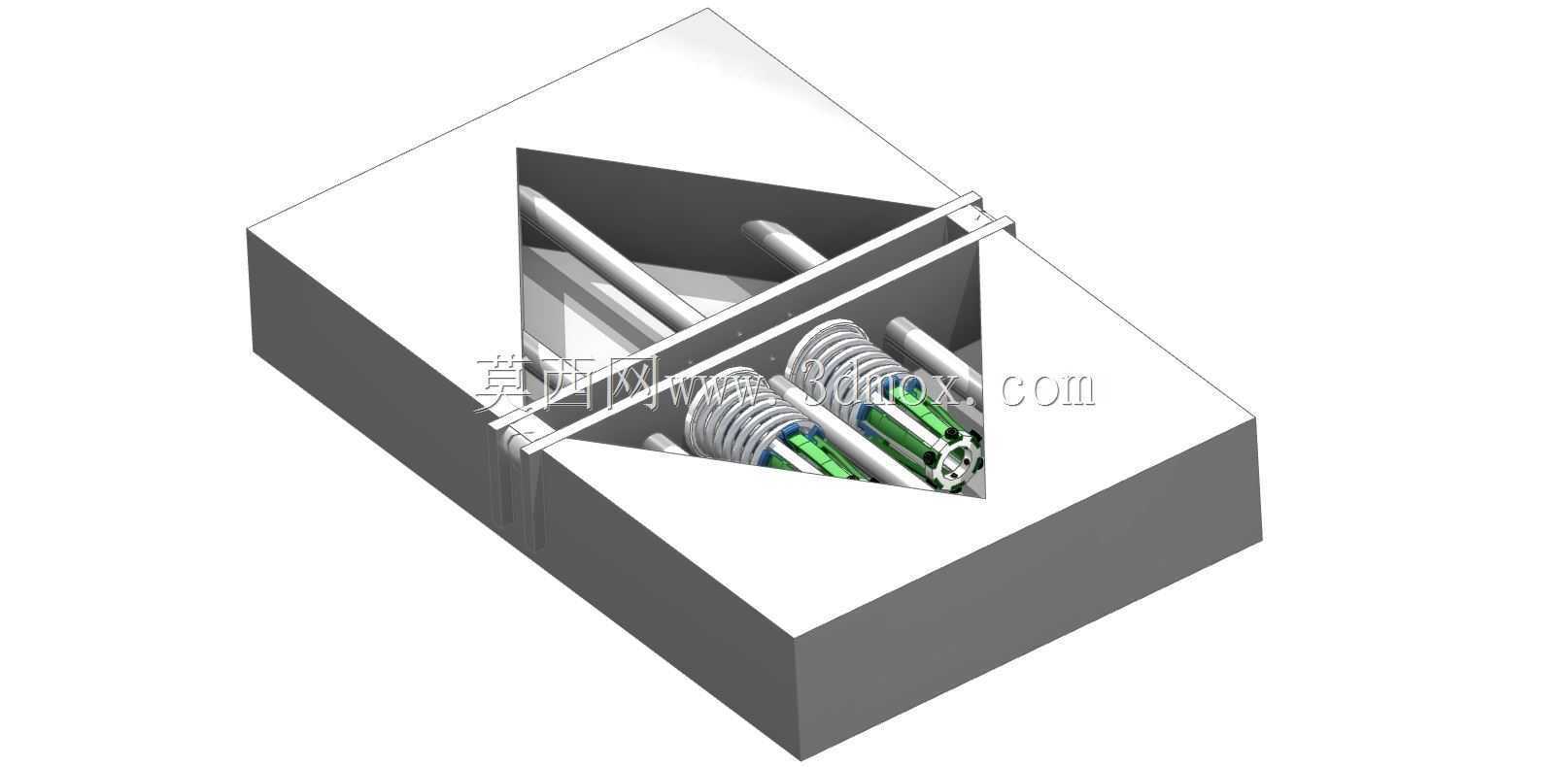

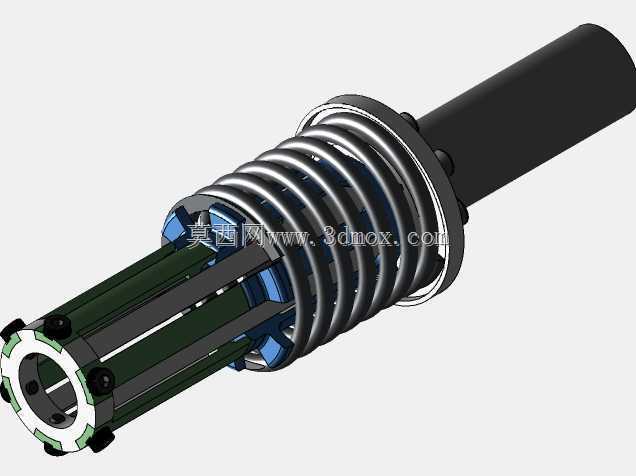

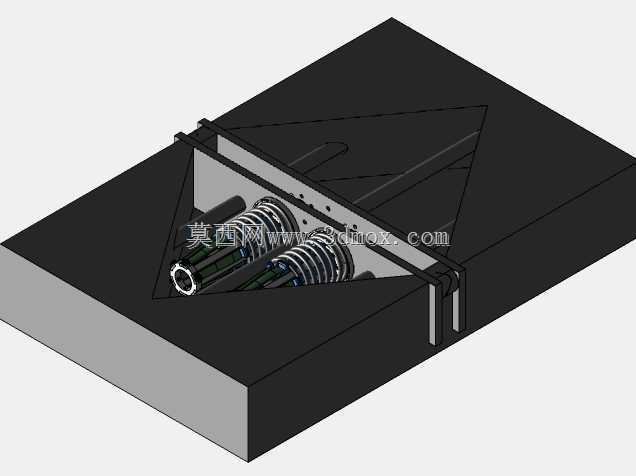

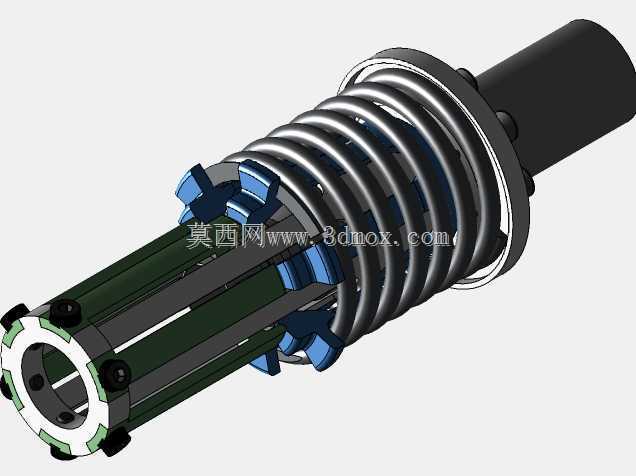

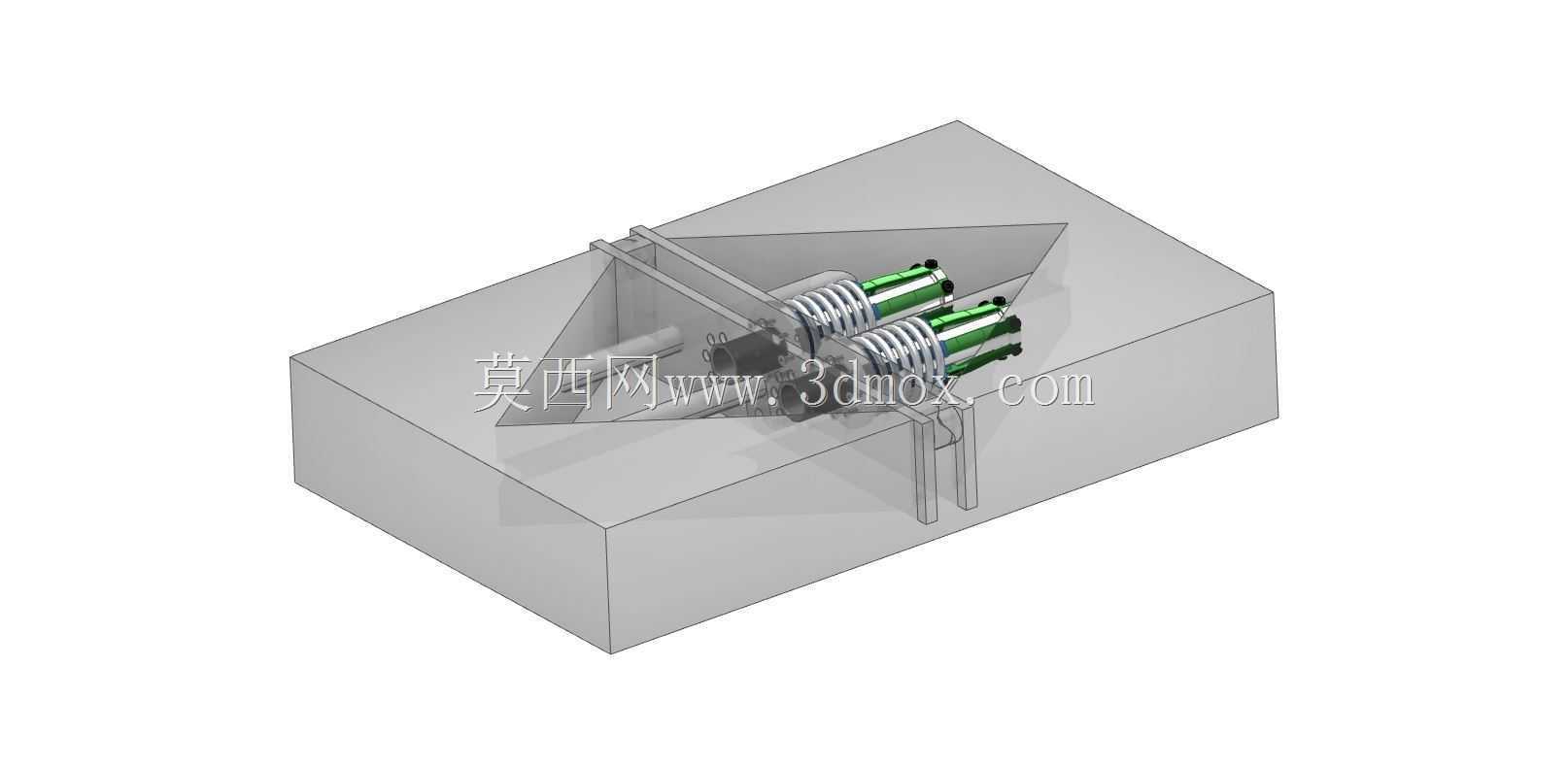

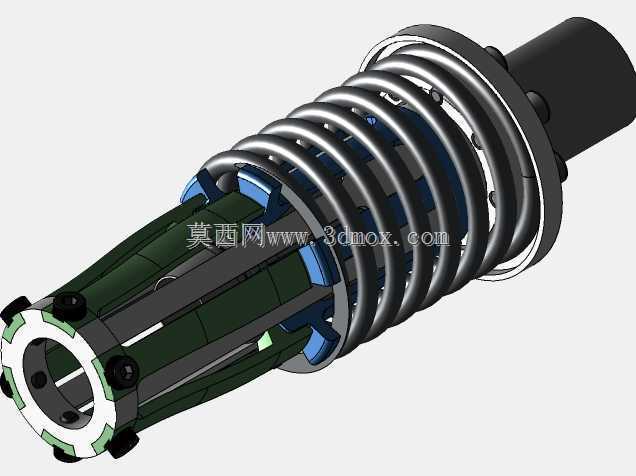

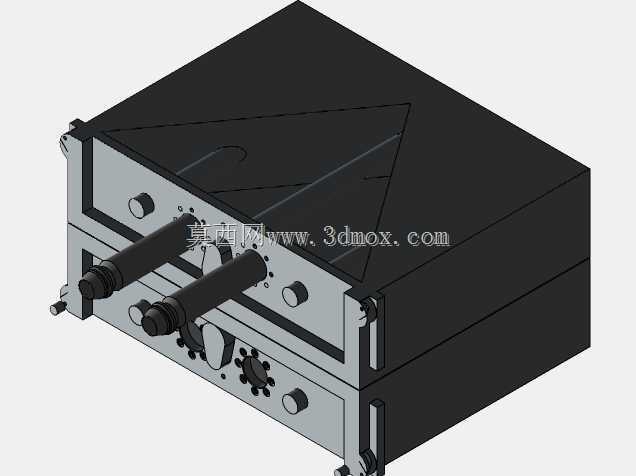

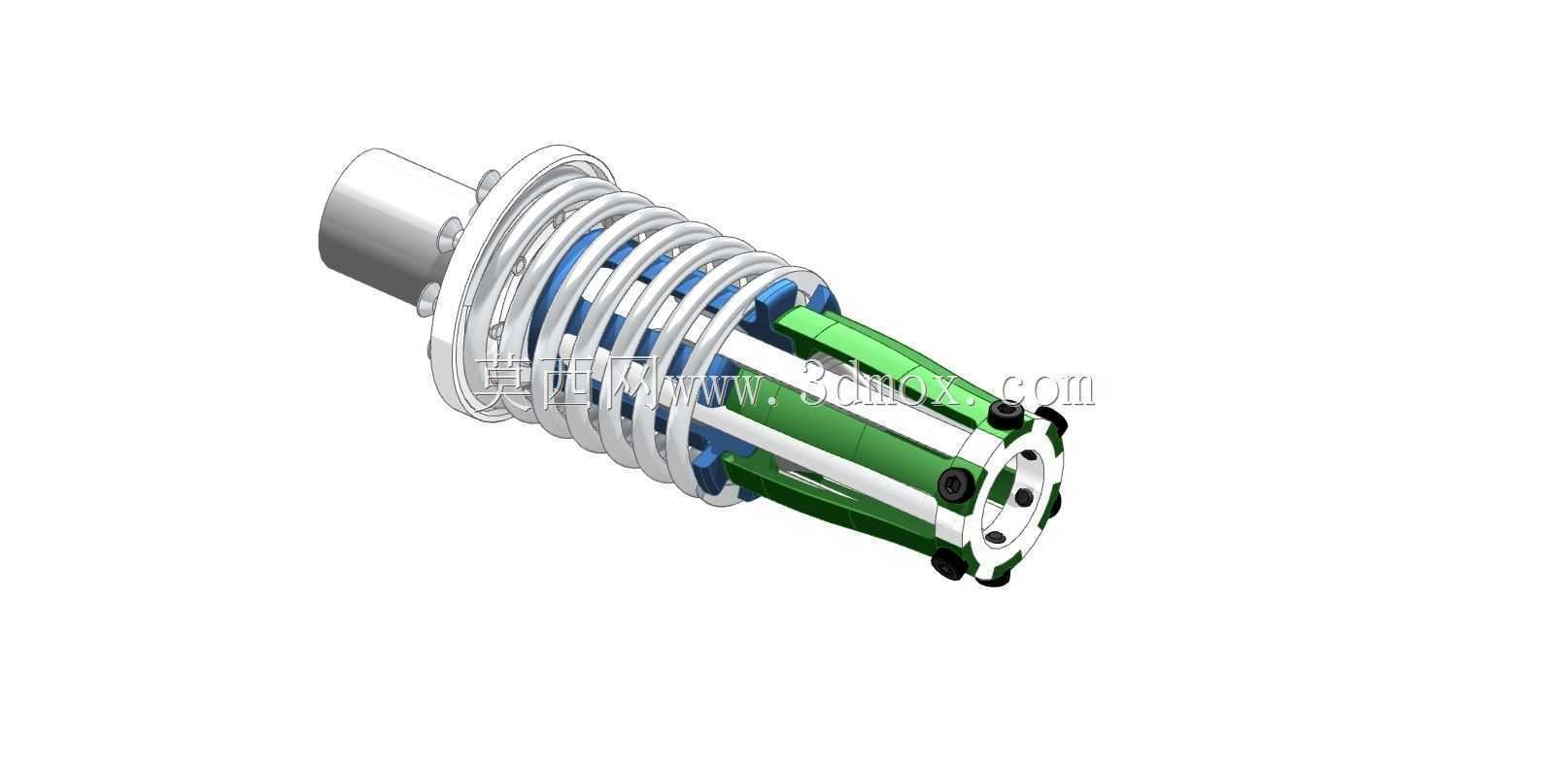

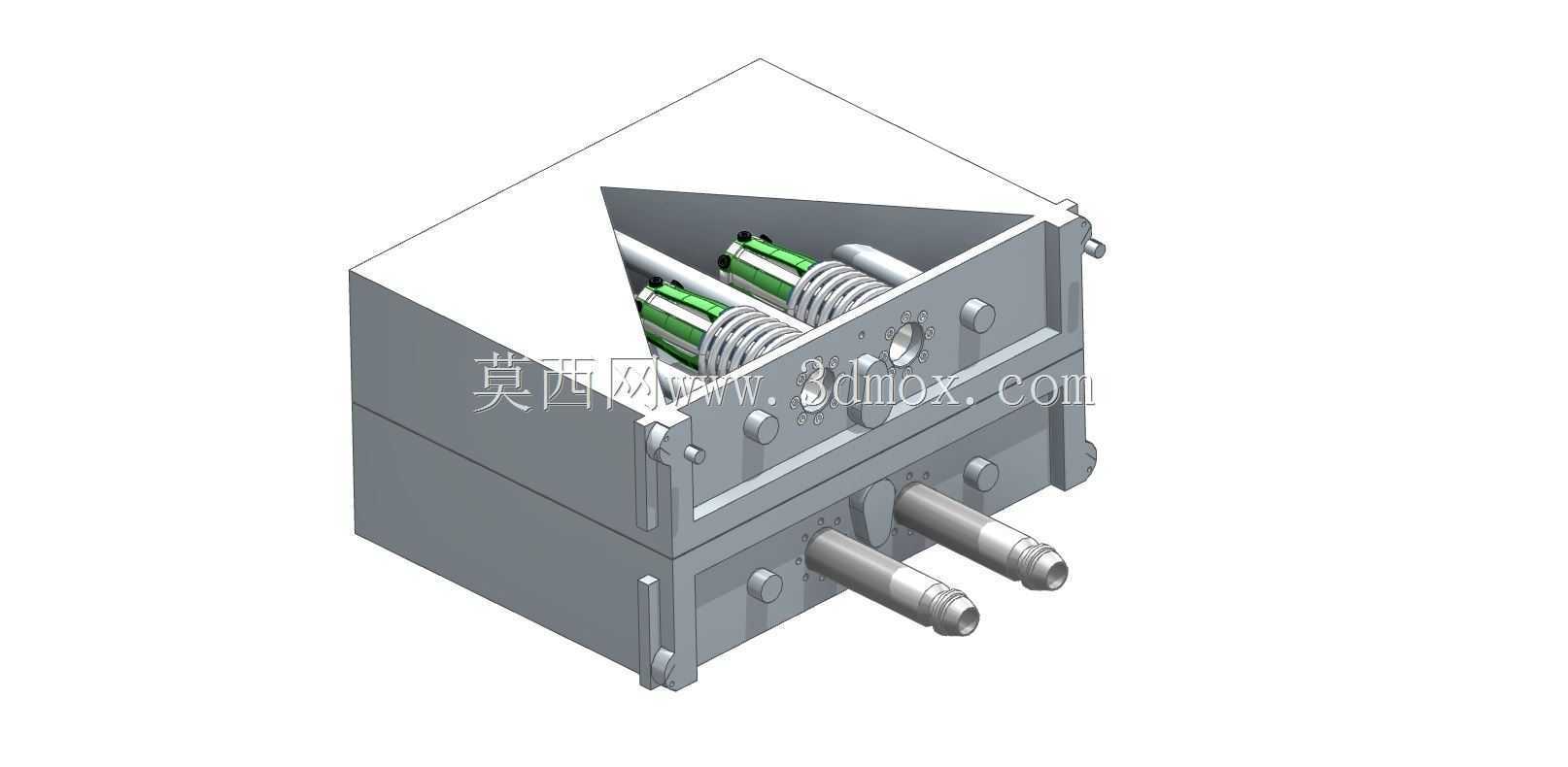

　　在重型轨道铺设、大型桁架轨道拼接、重载输送轨道安装这类工程场景里，轨道段之间的连接可靠性直接决定整套系统的运行寿命与安全系数，传统的螺栓压板连接在长期交变载荷、温度形变、振动冲击的作用下，很容易出现预紧力衰减、连接松脱的问题，后期运维需要反复复紧，人力成本高，还容易埋下安全隐患，抓爪锁这类恒力锁紧机构就是针对这类痛点开发的专用连接部件。从结构设计逻辑来看，这款抓爪锁核心是通过内置的圆柱螺旋压缩弹簧提供稳定的轴向预紧力，多瓣式周向分布的抓爪在弹簧力的驱动下沿预设的锥面滑动，实现径向的收合抱紧，整个锁紧过程不需要额外施加扭矩，只要将抓爪对准对接端的卡槽推入到位，就能自动完成锁紧动作，相比传统螺栓连接，安装效率能提升60%以上，

　　而且弹簧提供的恒力可以抵消轨道长期运行中产生的形变间隙，不会因为振动出现预紧力流失的问题。从实际功能特性上看，这款抓爪锁的锁紧力完全由内置弹簧的刚度与预压缩量决定，设计阶段可以根据不同的轨道载荷等级匹配对应参数的弹簧，不需要在安装现场调整预紧力，能有效避免人工操作带来的预紧力不一致问题。多瓣抓爪的瓣数经过受力仿真优化，周向均匀分布的结构让抱紧力均匀作用在对接轴的圆周面上，不会出现局部应力集中导致的连接件压溃变形，抓爪端部的卡合齿做了圆角过渡处理，既保证足够的咬合深度防止轴向窜动，又不会在安装拆卸时刮伤对接件的表面。整个机构的外壳采用一体式圆柱结构，所有运动部件都内置在壳体内部，外部没有突出的操作部件，能适应户外多尘、多雨的复杂工况，

　　不会因为杂物卡滞导致锁紧失效。从安装边界与尺寸适配角度来说，这款抓爪锁采用轴向插入式安装，不需要在轨道对接位置预留径向操作空间，只需要在对接端加工对应尺寸的环形卡槽即可，安装时的轴向推入行程控制在合理范围，不会占用过多的轨道拼接间隙。壳体的外径尺寸经过优化，在满足弹簧安装空间与结构强度的前提下尽可能做小，适配不同规格的轨道型材安装槽尺寸，不会和周边的轨道固定压板、绝缘垫片等辅件产生干涉。拆卸时只需要通过专用工具轴向拉动解锁套，带动抓爪沿锥面外扩脱离卡槽，就能完成两段轨道的分离，拆卸过程不会损伤机构本身，可以重复多次使用，适合需要定期拆解维护的轨道系统。在结构细节设计上，抓爪与壳体之间的滑动配合面做了表面硬化处理，

　　降低长期往复动作带来的磨损，弹簧两端设置了平整的垫片，避免弹簧直接和金属部件接触产生异响与磨损，壳体端部设置了防尘密封结构，阻挡外界的粉尘、水汽进入机构内部，延长内部部件的使用寿命。整个机构没有易损的塑料、橡胶部件，所有承载部件都采用金属材质，能适应-40℃到80℃的宽温域工作环境，不管是北方户外的严寒工况，还是南方夏季的高温高湿工况，都能保持稳定的锁紧性能。在实际选型应用中，这类抓爪锁不仅可以用在大型轨道结构的拼接上，也可以适配重型工装夹具的快速锁紧、大型管材的快速对接、重载设备模块的快速连接等场景，只要对接端的轴径与卡槽尺寸匹配，就能直接替换传统的螺栓连接、销连接，大幅提升安装拆卸效率，同时降低连接松脱的风险。设计这类机构的时候，核心要平衡几个参数：首先是弹簧的预紧力要匹配抓爪锥面的角度，锥角太小会导致锁紧后无法解锁，锥角太大则会出现锁紧力不足容易松脱的问题，经过反复验证，锥面角度设置在12度到15度之间时，既能保证自锁性能，又能让解锁力控制在人工可操作的合理范围；其次是抓爪的瓣数要根据承载大小选择，承载越大瓣数越多，分散每个抓爪的受力，避免单个抓爪过载断裂；最后是壳体的壁厚要经过强度校核，保证在最大锁紧力作用下不会出现径向胀开变形，导致抓爪脱落。
