航天对接用碳纤维滑移式桥接台阶套筒

　　在航天器在轨对接、舱段延展以及外部载荷接驳的作业场景中，刚性固定的桥接结构往往难以适配对接面存在的装配公差、在轨运行产生的微形变以及不同工况下的位置偏移问题，这款碳纤维桥接台阶套筒组件正是针对这类空间对接场景的特殊需求开发的专用结构件。不同于地面工业场景的桥接构件，空间应用的结构件需要同时兼顾轻量化、结构强度以及一定范围内的自适应调节能力，避免硬对接产生的应力集中损伤对接端面，或是因间隙过大导致通道密封失效、人员与设备通行存在安全隐患。

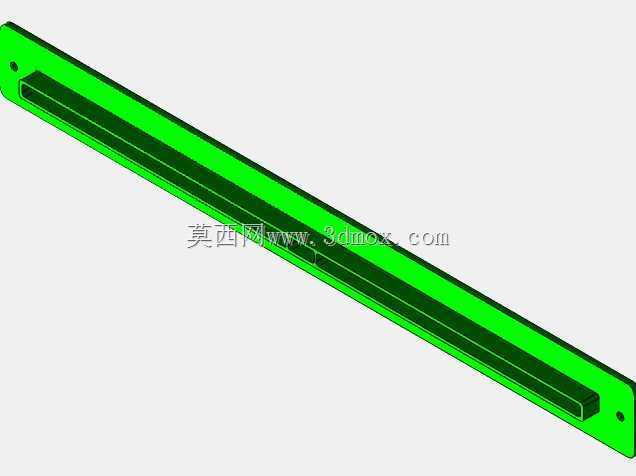

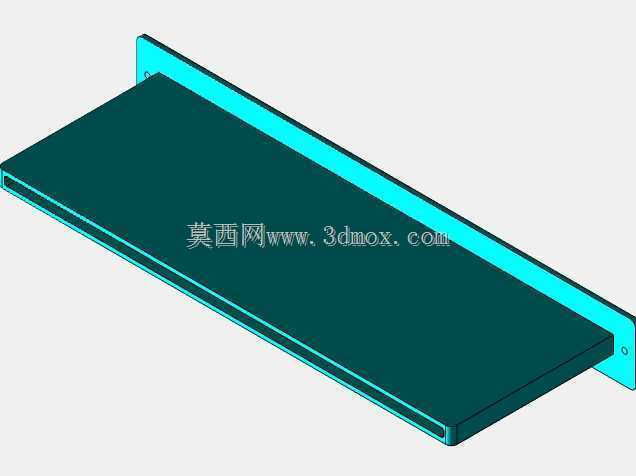

　　从功能特性来看，该组件采用台阶式套筒嵌套结构，内层碳纤维桥杆可沿套筒轴向实现最大6.5英寸的滑移行程，能够覆盖对接两侧存在的轴向间距偏差，无需额外加装调整垫片或是重新加工对接面，在装配阶段可通过滑移量的调整快速适配不同的安装间距，在轨维护时也可通过抽拉滑移的方式快速实现桥接通道的断开与重连，大幅降低舱外作业的操作复杂度。除轴向滑移调节外，桥杆与套筒的连接端预留了6度的旋转调节余量，可在底部对接位置实现小角度的偏转微调，能够补偿对接面存在的角度偏差，让桥接面与两侧对接端面完全贴合，避免出现局部翘曲、应力集中的问题，调整到位后可通过套筒侧壁的锁紧结构固定桥杆位置，保证桥接结构在使用过程中不会出现窜动、偏转。

　　设计过程中优先选用碳纤维作为主体结构材料，一方面是因为碳纤维材料的比强度远高于常规金属材料，在保证结构承载能力满足人员通行、小型设备转运载荷要求的前提下，能够大幅降低组件自身重量，减少航天器发射阶段的载荷重量，降低发射成本；另一方面碳纤维材料的线膨胀系数极低，在空间高低温交变的极端环境下，结构形变量远小于铝合金、钛合金等金属材料，能够保证在不同温度工况下，滑移结构的配合间隙始终处于设计范围内，不会出现高温卡滞、低温间隙过大晃动的问题。台阶式的套筒结构设计，除了实现滑移导向功能外，还可在嵌套位置加装密封胶条，当桥杆滑移调整到位后，台阶面可压紧密封件，实现桥接通道与外部空间环境的密封隔离，保证通道内部的气压、温度环境满足通行要求。

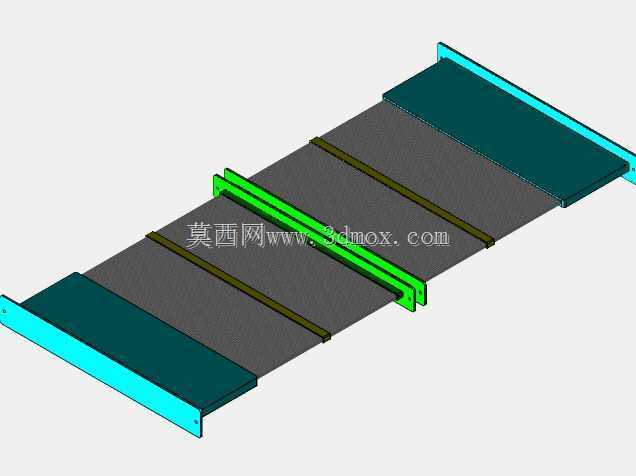

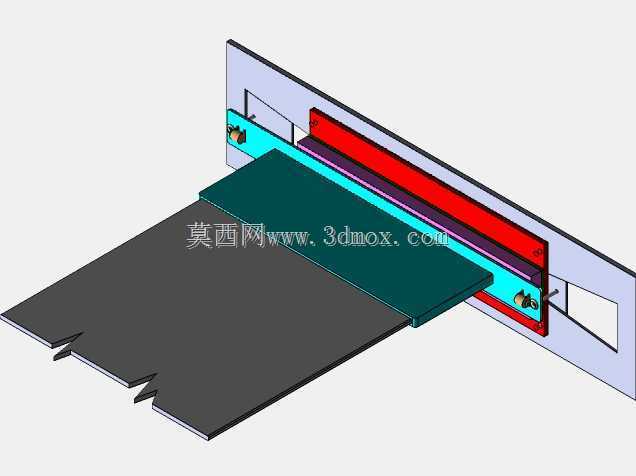

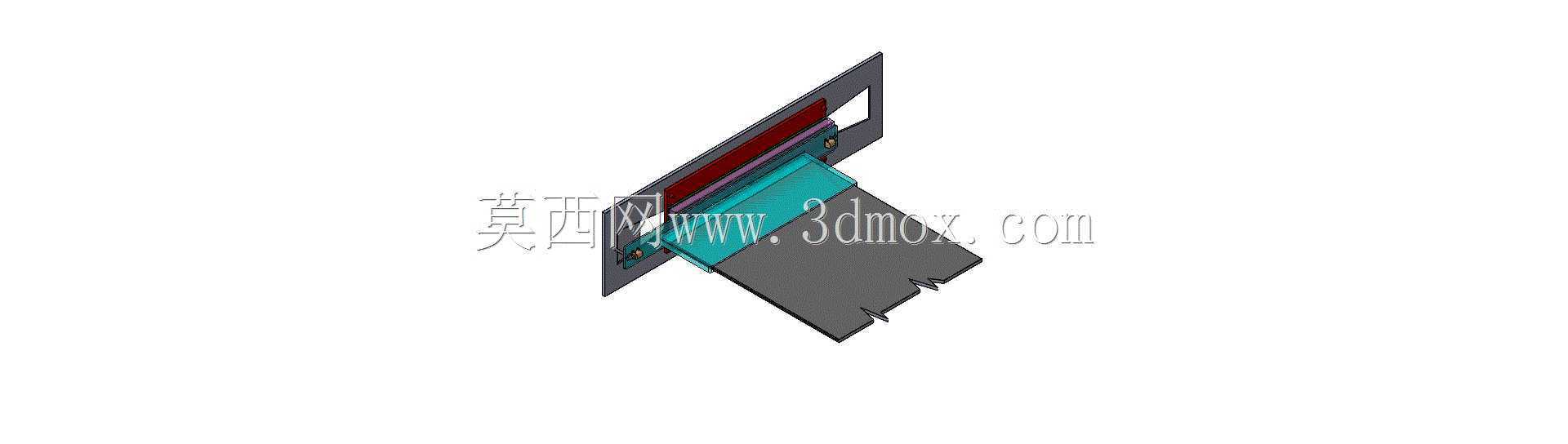

　　从安装边界来看，该组件的固定端采用与对接舱段预设接口匹配的法兰安装面，安装孔位与现有航天对接接口的孔位完全适配，无需对现有舱段结构进行改造即可直接替换原有刚性桥接结构；滑移端的端面设置有自适应贴合的柔性压边，当桥杆旋转调整角度后，压边可随对接面的角度产生微量形变，始终与对接端面保持紧密贴合，避免出现缝隙。整个桥接通道的内部通行宽度满足航天服通行、小型维修设备转运的尺寸要求，通道内部无突出的结构棱边，不会剐蹭航天服表面或是设备管线，通道底部的防滑纹理设计可保证人员行走时的摩擦力，避免在微重力环境下出现打滑问题。

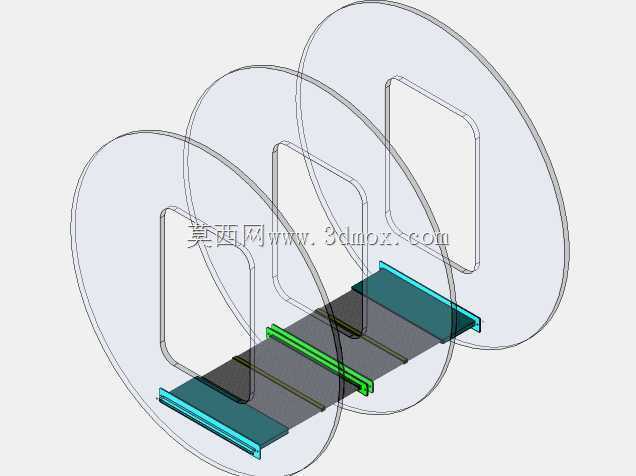

　　在实际应用中，该组件除了用于航天器舱段之间的固定桥接外，还可用于临时对接的载荷平台、在轨维修作业的临时通道搭建，通过滑移与旋转的双维度调节能力，可快速适配不同位置、不同角度的对接接口，大幅提升在轨作业的效率，减少舱外作业的时长，降低航天员出舱作业的风险。结构设计过程中针对空间环境的真空、高低温、辐照等特殊工况做了针对性的材料选型与结构优化，所有运动副均采用固体润滑方式，避免液态润滑材料在真空环境下挥发污染周边光学设备或是敏感元件，锁紧结构采用冗余设计，避免单点失效导致桥接结构松脱，为通行作业提供可靠的安全通道支撑。
