长条形电力配电用GD型构件结构设计

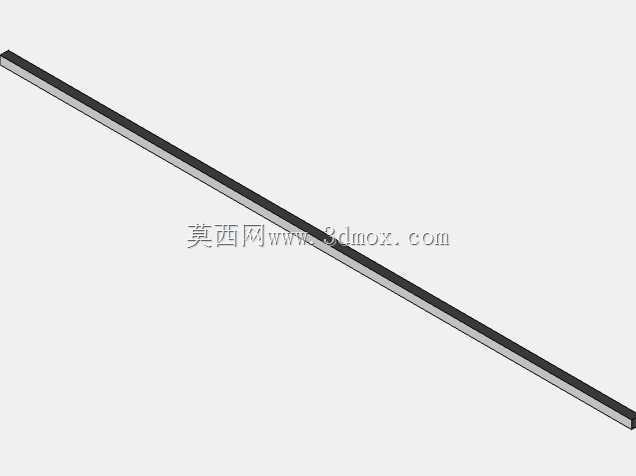

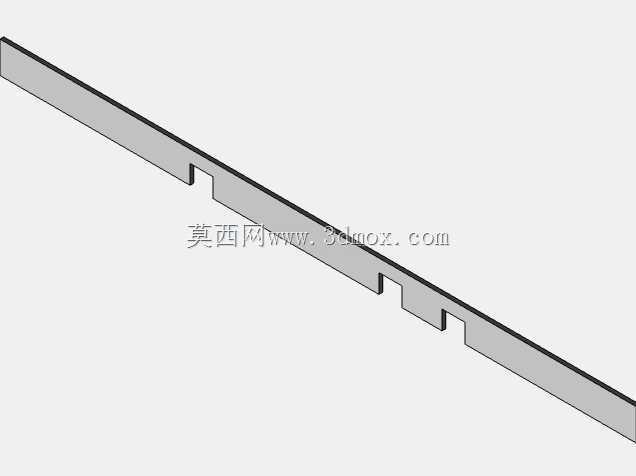

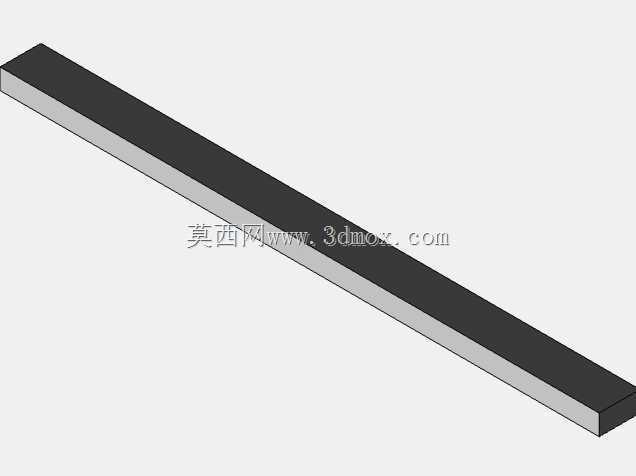

　　在城市配电网改造、工业厂区内部供电线路布设、户外环网柜配套安装的场景里，这类长条形立式构件是配电系统里常见的配套结构件，主要承担母线支撑、绝缘隔离、相间距离保持的核心作用，很多现场施工的结构工程师在做配电方案排布时，都会优先确认这类构件的安装边界与外形尺寸，避免后期进场安装时出现柜体内部空间干涉、绝缘距离不足的问题。从实际使用场景来看，这类构件多数安装在环网柜、箱变内部的母线仓位置，沿着柜体高度方向垂直布设，上端连接柜顶的母线夹持件，下端固定在柜体底部的安装梁上，侧面预留的卡槽用来嵌入母排的绝缘固定件，保证三相母排在长期通流的过程中不会因为电动力作用出现位移、形变，尤其是在系统发生短路故障时，能够承受瞬时的电动力冲击，避免母排相间短路引发的供电事故。做这个结构的三维设计时，首先要考虑的是现场安装的适配性，构件的主体截面采用窄长矩形设计，宽度方向控制在极小的尺寸范围内，就是为了在有限的柜体内部空间里，尽可能压缩构件自身占用的横向空间，给母排的布线、二次线缆的走线留出足够的安全距离，同时也能减少柜体整体的宽度尺寸，降低户外设备的占地空间，这一点在老旧小区的配电网改造项目里尤为重要，很多老旧小区的设备安装空间预留不足，过大的构件尺寸根本无法完成现场装配。构件的主体长度方向做了等截面的延伸设计，表面没有多余的凸起结构，所有的安装卡槽都采用内嵌式设计，一方面是为了减少生产过程中的加工工序，降低型材挤出或者机加工的生产难度，

　　另一方面也能避免构件表面出现尖锐棱角，在现场安装作业时划伤施工人员的绝缘手套，降低高空作业或者柜内狭窄空间作业的安全风险。在安装边界的设计上，构件下端的固定位置预留了标准的安装孔位，孔位的间距匹配市面上主流环网柜、箱变底部安装梁的通用孔距，不需要现场二次打孔就能直接完成固定，上端的连接位置做了微小的倒角处理，方便和柜顶的压接件快速对位，减少现场安装的调整时间。构件的侧面沿着长度方向均匀分布的卡槽，每个卡槽的深度和宽度都匹配常规厚度的母排绝缘固定夹尺寸，安装时只需要将绝缘夹卡入对应的卡槽位置，就能快速完成母排的位置固定，不需要额外做位置测量，能够大幅提升柜内装配的作业效率。从结构强度的设计思路来看，这类长条形构件虽然看起来结构简单，

　　但在设计时需要充分考虑长期使用过程中的形变问题，因为构件是垂直安装在柜体内部，除了自身的重量之外，还要承受母排、绝缘件的整体重量，以及短路时的瞬时冲击力，所以在截面设计时，在构件的内部做了隐藏式的加强筋结构，在不增加整体外形尺寸、不额外占用安装空间的前提下，提升了构件整体的抗弯折强度，避免长期使用过程中因为重力作用出现中部弯曲形变，导致母排位置偏移、绝缘距离不足的问题。另外在材质适配的设计上，这个结构的三维模型预留了足够的尺寸公差，不管是采用SMC绝缘材料模压成型，还是采用环氧树脂浇注成型，抑或是采用金属型材表面做绝缘喷涂处理，都能直接套用这个结构尺寸完成生产，不需要针对不同的加工工艺重新调整结构模型，给不同采购需求、

　　不同成本预算的项目提供了足够的选型空间。在实际的设备选型过程中，结构工程师只需要根据柜体的内部高度、母排的排布层数，选择对应长度的构件型号，就能快速完成柜内的支撑结构排布，不需要从零开始做结构建模，能够大幅缩短配电设备的设计周期。很多刚入行的结构设计人员在做这类配电构件设计时，往往会忽略安装边界的公差预留，要么把构件的截面尺寸做的过大，挤占柜内的走线空间，要么把安装孔位的位置设计的过于特殊，导致现场安装时无法和通用的柜体梁匹配，反而增加了现场施工的难度，这个结构在设计时就充分规避了这些常见问题，所有的安装尺寸都遵循配电行业的通用规范，不管是和哪家厂商的环网柜、箱变配套，都能实现快速适配。另外在构件的底部安装位置，特意做了微小的高度调节余量设计，当现场的柜体安装出现轻微的不平整、或者底部安装梁的焊接位置存在微小尺寸偏差时，可以通过这个余量调整构件的整体安装高度，保证上端和柜顶压接件能够紧密贴合，不会出现安装缝隙，避免因为安装间隙导致的构件固定不稳、长期使用出现晃动的问题。
