适配五寸螺旋桨的小型四轴飞行载具结构

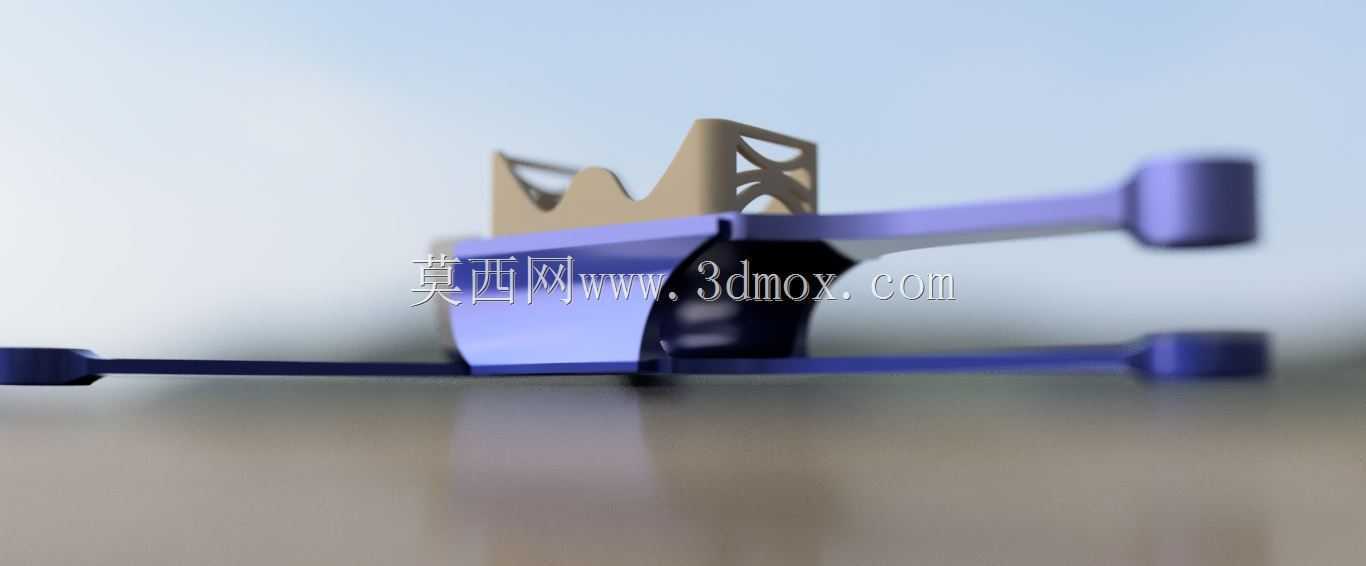

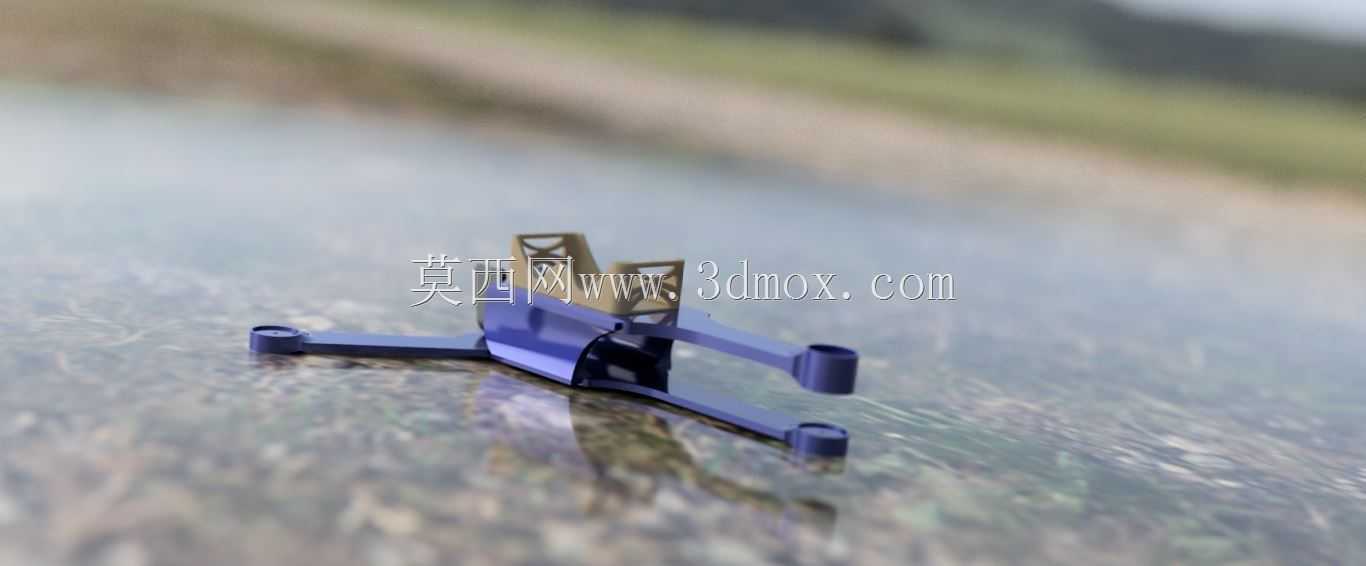

　　这款小型四轴飞行载具的结构设计，核心围绕狭小空间内的作业需求展开，在城市楼宇巡检、密闭空间勘探、低空近距航拍这类场景中，常规尺寸的多旋翼设备受限于机架尺寸、桨叶安全距离，往往无法顺利进入作业区域，而这类纳米级飞行载具刚好填补了这一应用空白。从结构布局来看，整机采用Y4型动力排布，区别于常规十字形四轴的等距机臂设计，该结构将两组动力单元设置于机身纵向轴线的前后位置，另外两组动力单元布置于机身两侧的延伸臂上，既压缩了整机的横向占用宽度，又能保证四组动力输出的力矩平衡，在狭窄通道内穿行时，能有效降低机臂剐蹭障碍物的概率。设计阶段专门针对5英寸螺旋桨的安装边界做了适配，机臂末端的电机安装座预留了标准孔位，安装对应规格的动力电机后，

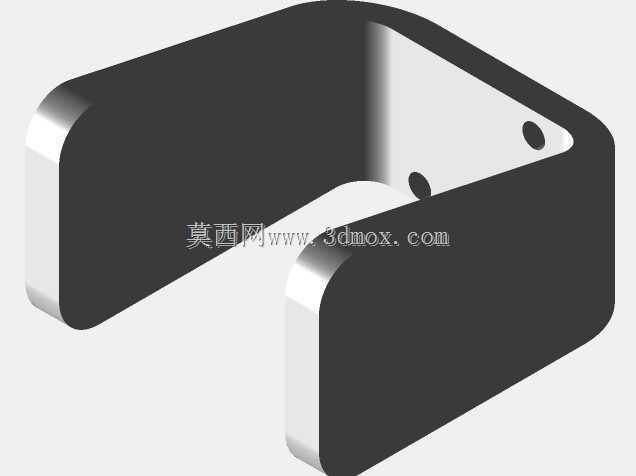

　　螺旋桨旋转时的扫掠区域不会与机身主体、上部搭载结构产生干涉，无需额外加装桨叶保护罩也能保证动力系统的运行安全，同时也减少了保护罩带来的额外风阻与重量负载。机身中部的腔体专门预留了飞行控制器的安装空间，腔体内部设置了多处定位凸台与安装孔位，能够适配主流的小型飞控板安装尺寸，飞控安装后重心恰好落在整机的几何中心位置，避免了飞控偏移带来的姿态解算误差，也减少了后续调试时的配重调整工作量。机身前部延伸出的相机支架结构，采用一体化的支撑设计，支架的安装平面与机身水平基准面保持平行，安装小型航拍相机或者视觉传感器时，能够保证成像平面的水平度，支架上预留的安装孔位支持不同尺寸的微型相机固定，使用者可以根据实际作业需求选择对应的视觉采集设备，

　　孔位周边预留了走线空间，能够将相机的供电与信号线规整收纳到机身腔体内部，避免线材外露在飞行过程中被气流吹动产生晃动，影响飞行稳定性或者成像效果。机架主体的上部支撑结构采用了镂空的桁架式设计，在保证结构强度的前提下尽可能去除了非承重区域的材料，既降低了整机的自重，提升了续航表现，又能让飞行过程中流过机身的气流更顺畅，减少紊流对飞行姿态的干扰。考虑到不同使用者的搭载需求差异，机架上的多个功能安装位都预留了钻孔余量，使用者可以根据自身搭载的设备尺寸、安装位置需求，在预留区域进行钻孔加工，不会破坏机架的主体承重结构，也能满足个性化的改装需求。机臂与机身主体的连接位置做了加厚处理，能够承受飞行过程中动力输出带来的交变载荷，

　　避免长时间飞行后机臂连接处出现疲劳断裂的问题，机臂的截面采用流线型设计，能够降低飞行过程中的空气阻力，提升动力利用效率。整机的外形尺寸控制在极小的范围内，能够轻松放入随身的收纳包中携带，作业时快速组装即可起飞，不需要复杂的调试准备工作，适合应急勘探、近距巡检这类需要快速响应的作业场景。在结构细节处理上，所有的棱角位置都做了圆角过渡，既避免了尖锐边角在组装或者飞行过程中造成磕碰损伤，也能减少棱角位置产生的气流分离，降低飞行过程中的风阻与噪音。电池安装位设置在机身腔体的下部，更换电池时不需要拆解上部的搭载设备，能够快速完成电池更换，提升连续作业的效率，电池安装位周边设置了限位卡扣，能够保证飞行过程中电池不会出现移位，避免重心偏移影响飞行安全。
