多旋翼低空作业四轴飞行器结构设计

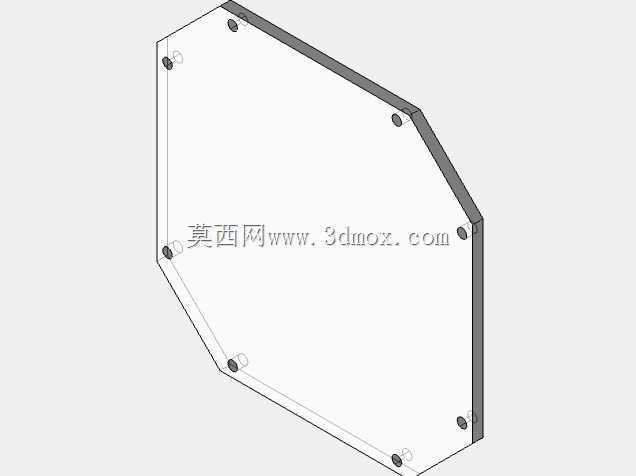

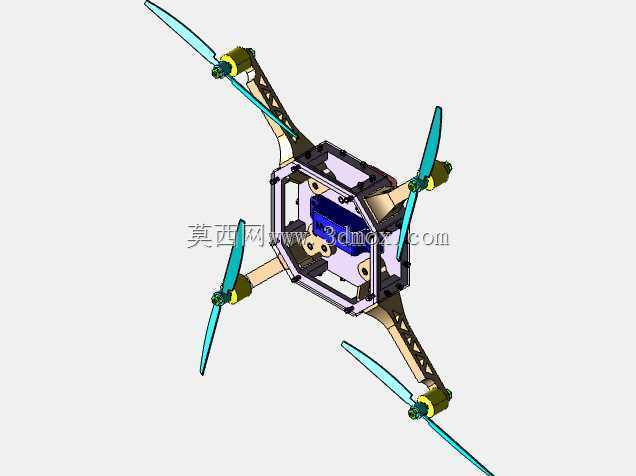

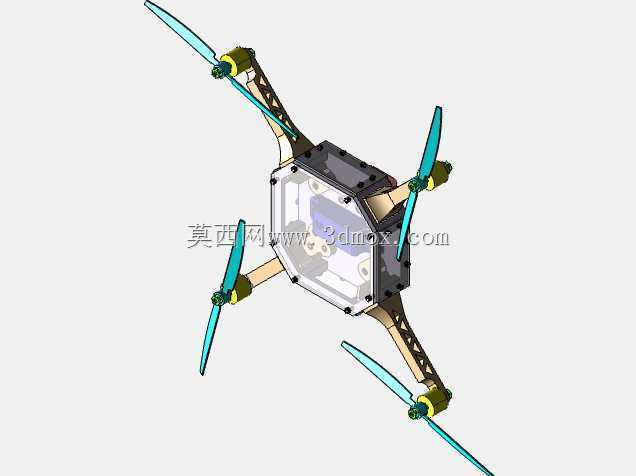

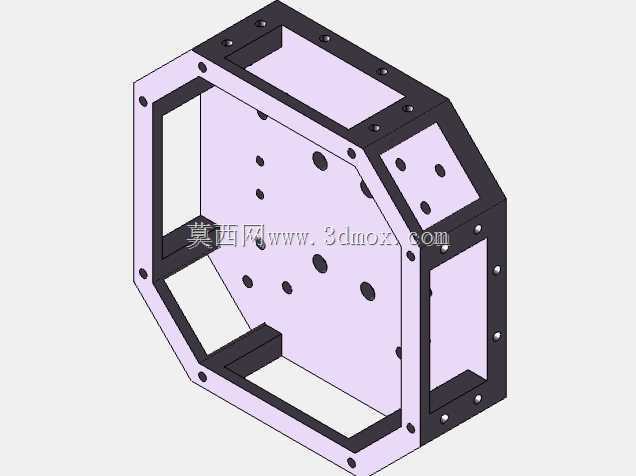

　　这款四轴飞行器的结构设计，核心围绕低空复杂场景下的稳定作业需求展开，在前期方案敲定阶段，首先明确了不同应用场景的载荷边界：面向城市楼宇间的巡检作业时，需要预留可见光、热成像双光吊舱的安装位，机臂与中心舱的连接位置做了快拆锁止结构设计，日常转场运输时可将四根机臂向内折叠收纳，折叠后整体外廓尺寸可控制在常规双肩背包的容纳范围内，展开状态下相邻旋翼的桨尖间距经过反复校核，既避免了高速旋转时的桨间气流干扰，也不会因为轴距过大导致狭小空间内的穿行灵活性下降。中心载荷舱的内部框架采用分层式布局，最上层布置飞控核心板与减震阻尼组件，减震球的刚度参数经过多轮振动测试匹配，可过滤旋翼高速转动带来的高频振动，避免飞控传感器采集数据出现偏差；

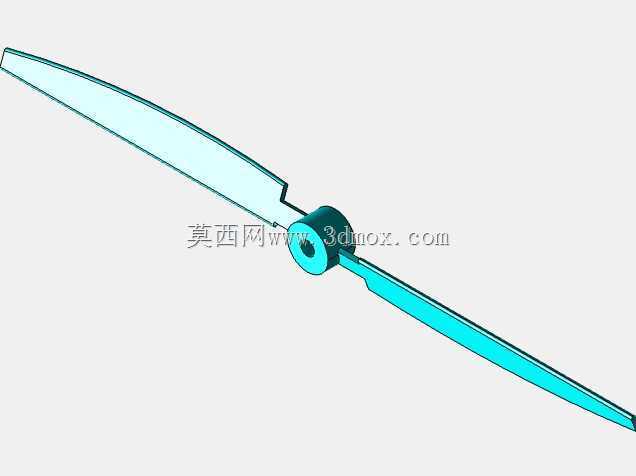

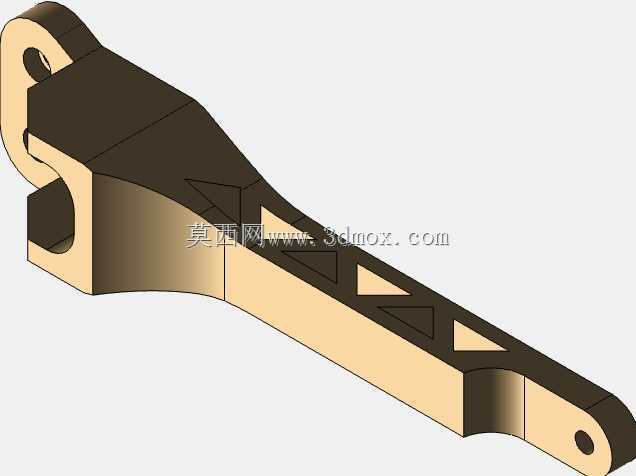

　　中间层预留电池仓空间，适配常规规格的锂聚合物电池，电池仓设计有弹性卡扣与防脱保险，即便飞行器做大角度机动动作，电池也不会出现移位松脱；最下层为通用载荷安装面，预置了标准间距的螺纹安装孔，可根据作业需求快速更换航拍云台、物资挂载架、环境监测传感器等不同功能组件，无需对机身主体结构做二次打孔改装。机臂部分采用碳纤复合管材与金属嵌件的组合结构，与中心舱连接的根部位置做了应力分散设计，通过有限元仿真模拟了不同飞行姿态下的受力情况，在急停、侧风悬停、大角度转向等极端工况下，机臂根部的最大应力值远低于材料的屈服强度，不会出现结构断裂变形的问题；旋翼动力组件的安装座设计有倾角微调结构，装配时可根据每台电机的实际出力偏差微调安装角度，

　　抵消不同动力单元的个体差异带来的飞行姿态偏移，降低飞控系统的动态修正负荷，提升悬停状态下的稳定性。起落架部分采用高韧性工程塑料材质，支腿的弧度经过优化，降落时可通过自身形变吸收冲击能量，起落架与中心舱的连接位置设计有快拆结构，若作业场景需要下方挂载全景拍摄设备，可快速拆除起落架避免遮挡拍摄视野，同时起落架的高度参数经过核算，即便挂载最大额定载荷的吊舱，降落时吊舱最下端也不会与地面发生剐蹭。在气动布局设计上，中心舱的外壳采用流线型曲面设计，可降低前飞过程中的空气阻力，机臂的布置角度经过风洞仿真验证，前飞时前方旋翼的下洗气流不会对后方旋翼的进气效率造成明显影响，在相同电池容量下可有效提升续航时长。针对不同作业场景的适配性，

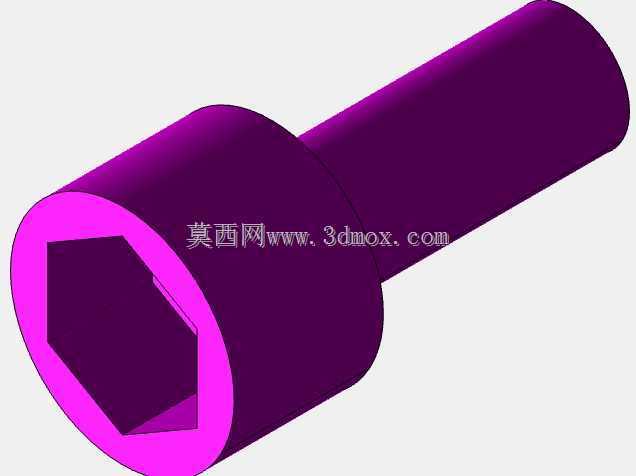

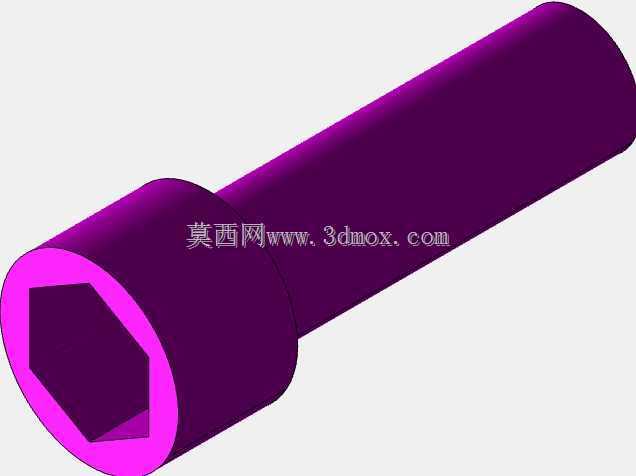

　　这款结构设计也做了对应的冗余考虑：面向电力线路巡检场景时，中心舱外壳预留了电磁屏蔽层的安装槽位，可避免高压输电线路的强电磁环境干扰飞控与图传信号的正常传输；面向小批量物资短途配送场景时，下方挂载架的安装位可快速加装快卸货钩，配合飞控的定高定点功能可实现精准位置的物资投放；面向教学实训场景时，机身的所有结构连接点都做了外露设计，学员可快速完成整机的拆装与调试，直观理解多旋翼飞行器的结构组成与动力传递逻辑。在装配公差控制上，所有连接孔位的尺寸公差都控制在IT7级以内，机臂与中心舱的连接位置采用定位销+螺丝的双重固定方式，装配后四根机臂的同轴度偏差不超过0.2毫米，可避免因为装配偏差导致的飞行姿态倾斜问题；电机安装座的平面度经过严格校核，保证电机输出轴与机臂的垂直角度偏差小于0.1度，减少旋翼旋转时的不必要振动，延长动力组件的使用寿命。整机的防水设计也做了对应考虑，中心舱的上下壳合模位置设计有密封胶圈，所有对外的接线接口都采用防水接插件，可应对小雨天气下的户外作业需求，不会因为少量淋雨导致电路短路故障。
