阶梯攀爬移动机器人结构设计方案

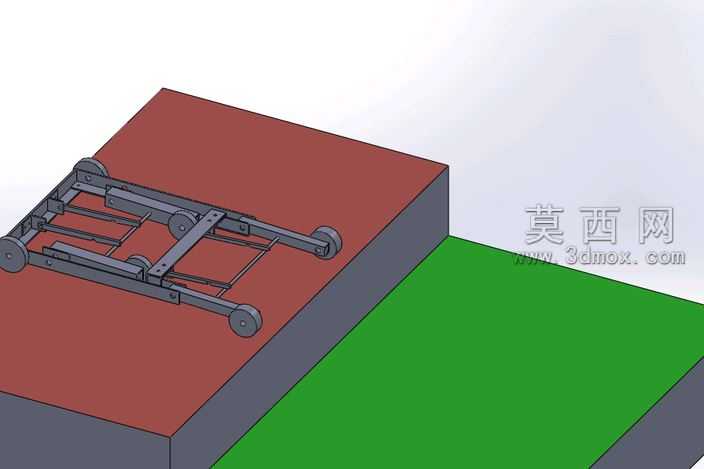

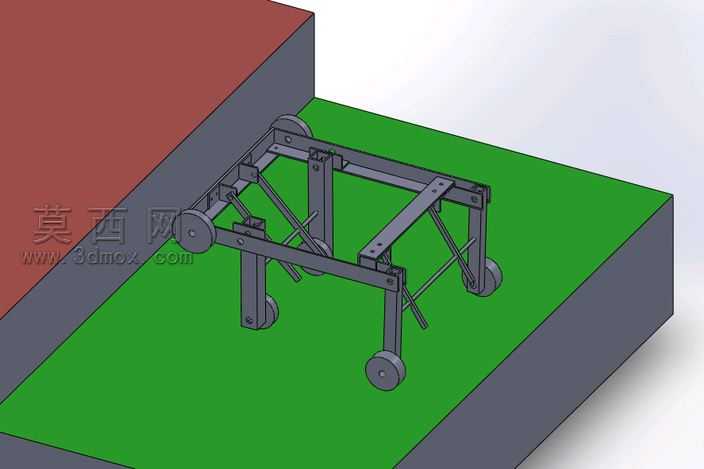

本作品为面向阶梯越障场景的攀爬机器人三维结构设计，整体建模过程围绕轮组布局、机架形变适配的核心功能展开，在三维建模环境中完成了所有零部件的参数化搭建与装配校验。建模阶段首先完成主体承载机架的构建，采用矩形型材拼接的框架式结构，通过交叉斜撑杆件强化机架整体抗扭刚度，所有型材连接处的安装孔位、铰接支座均按照实际加工公差完成参数化绘制，确保各运动部件的装配间隙符合设计要求。轮组系统采用多组独立滚轮布局，分别布置于机架的前后端与中部支撑位置，滚轮与机架之间通过铰接摆臂连接，摆臂可绕铰接轴完成一定角度的转动，以此适配阶梯攀爬过程中不同高度差的接触面贴合需求，建模过程中对摆臂的转动行程做了限位结构设计，避免运动过程中出现结构干涉。渲染阶段对不同部件赋予了差异化材质属性，主体金属机架赋予哑光钢材材质，滚轮部件赋予深色耐磨橡胶材质，演示场景中的阶梯结构分别赋予哑光混凝土与绿色防滑地坪材质，通过环境光与定向光源的搭配，清晰呈现出机器人攀爬阶梯时的姿态与各部件的位置关系。设计思路围绕无额外动力辅助下的被动式攀爬逻辑展开，通过合理分配各轮组的位置与摆臂转动角度，让机器人在接触阶梯边缘时，可借助摆臂的转动顺势抬升机架前部，逐步完成阶梯的攀爬动作，整体结构无复杂传动部件，依靠纯机械结构的配合实现越障功能，建模过程中反复校验了攀爬过程中各运动部件的运动轨迹，排除了结构卡滞、部件碰撞的问题，确保结构运动逻辑通顺合理，可作为同类攀爬移动机构的设计参考原型。
