单轴变位机焊接工装三维设计作品

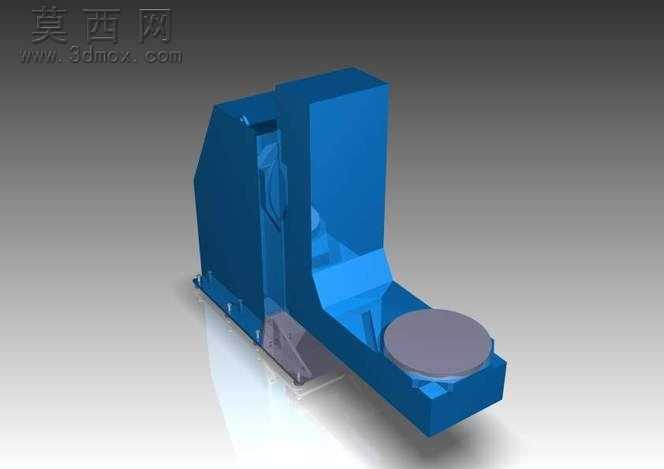

本作品为单轴焊接变位机的三维设计模型，整体采用立式L型布局结构，在三维建模过程中严格遵循机械设计的公差配合规范，对设备的各个组成部件进行了精细化的参数化建模。模型主体的立式支撑箱体采用厚壁钢板焊接结构的设计思路，在建模时还原了箱体内部的加强筋布局，保证支撑结构的刚性表现，前端延伸的悬臂托架与圆形回转工作台采用一体化衔接设计，工作台盘面预留了标准的工装夹具安装T型槽结构，能够适配不同规格的焊接工件装夹需求。在材质渲染环节，对设备主体的金属结构件赋予了哑光蓝色工业烤漆材质，还原了真实工业设备的表面涂装质感，对回转工作台盘面赋予了耐磨金属材质，通过调整材质的粗糙度、金属度参数，模拟出铸铁工作台长期使用后的细微磨损质感，对设备底部的安装地脚赋予了防滑橡胶材质，区分不同部件的材质属性差异，提升整体渲染的真实感。结构设计上，模型还原了箱体内部的回转驱动传动结构布局，包含伺服电机安装位、减速机构连接位、回转支撑轴承安装位等核心结构，所有部件的装配关系完全符合实际机械装配逻辑，不存在干涉错位问题，支撑箱体侧面预留了设备维护检修门的安装结构，底部设计了可调式地脚安装孔，方便设备在车间现场的调平安装。设计过程中充分考虑了焊接作业的实际工况需求，回转工作台的承载面高度、悬臂的伸出长度都经过人机工程学校核，能够配合焊接机器人完成工件不同角度的焊接作业，有效降低焊接作业的人工翻转劳动强度，提升焊接加工的效率与焊缝成型质量，整体模型结构完整，细节丰富，可作为焊接自动化工作站布局设计、工装方案选型的参考三维模型使用。
