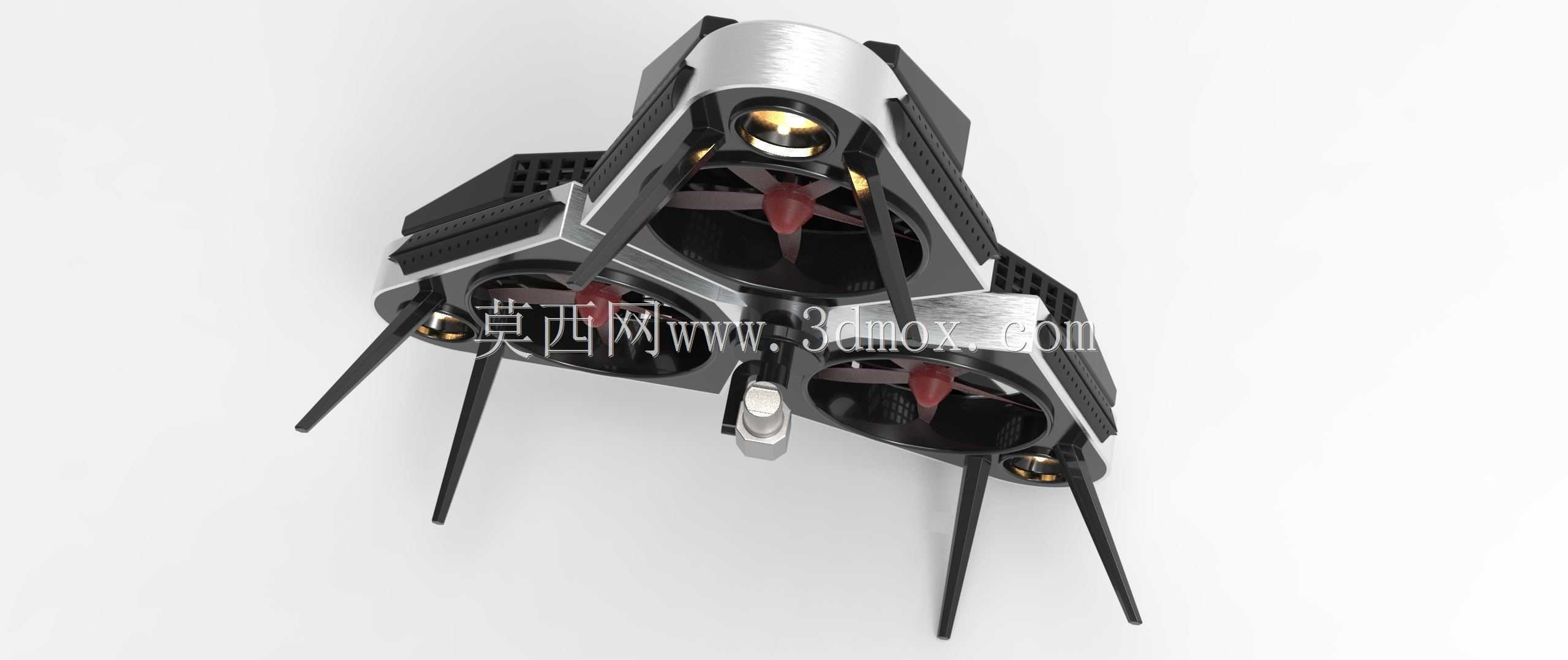

城市警用监视折叠四旋翼无人机概念设计

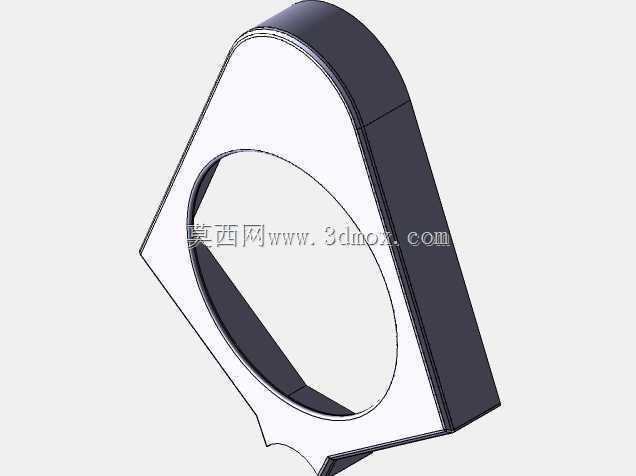

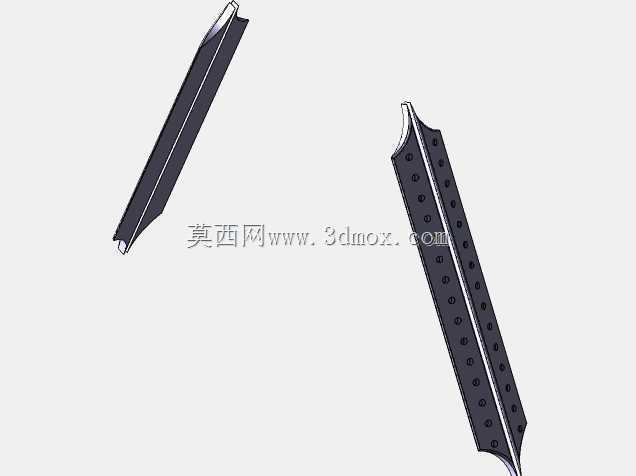

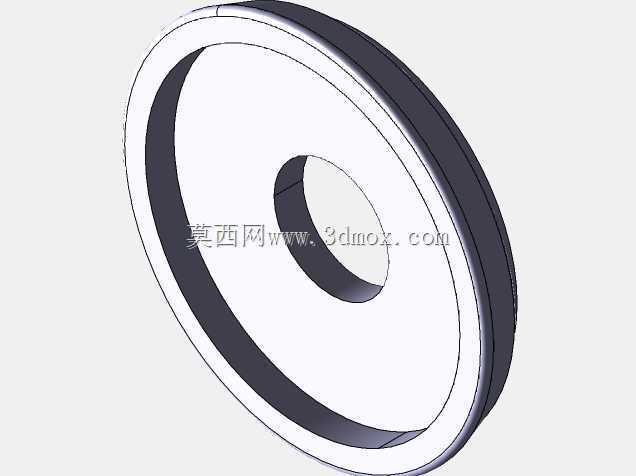

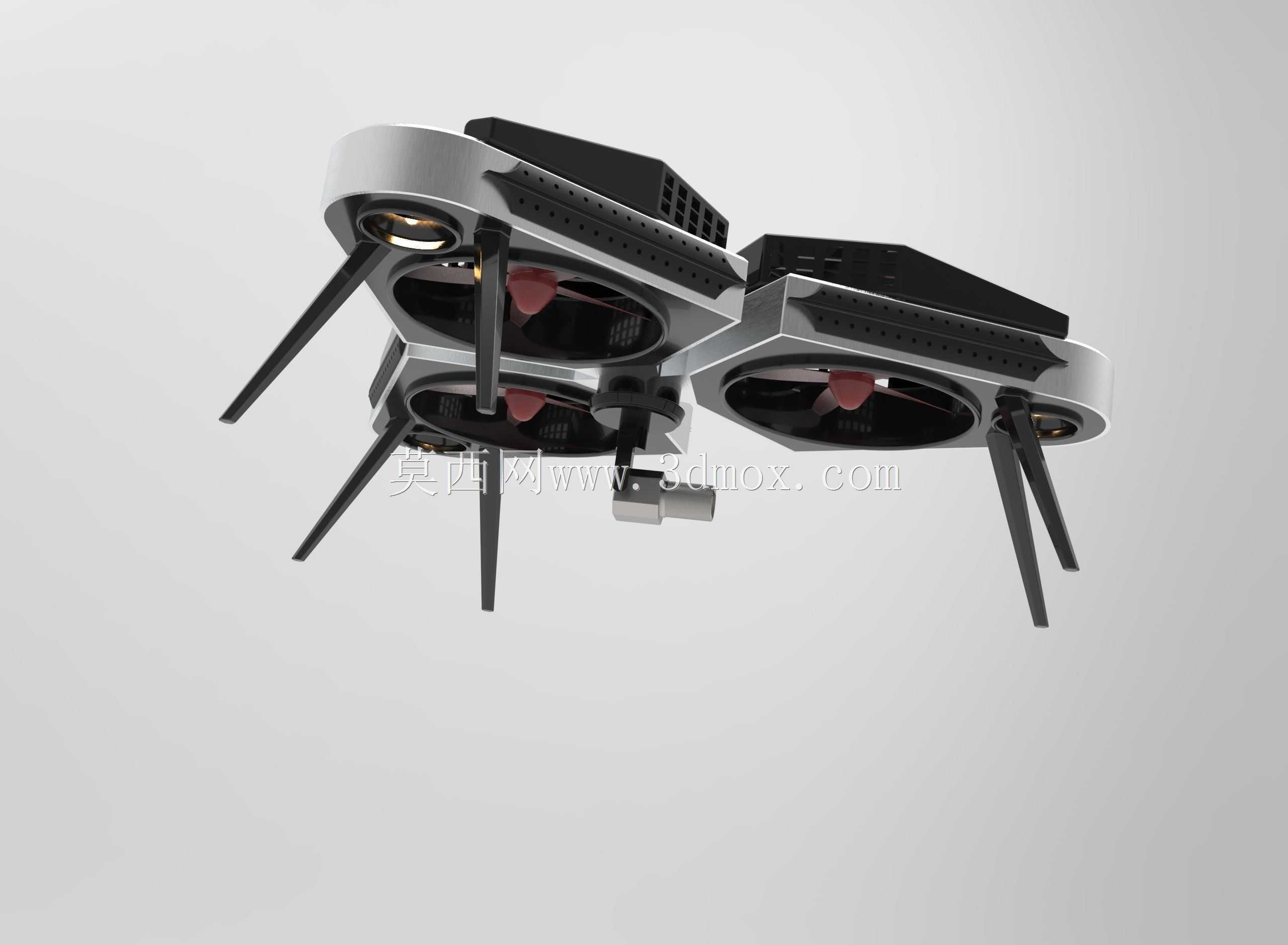

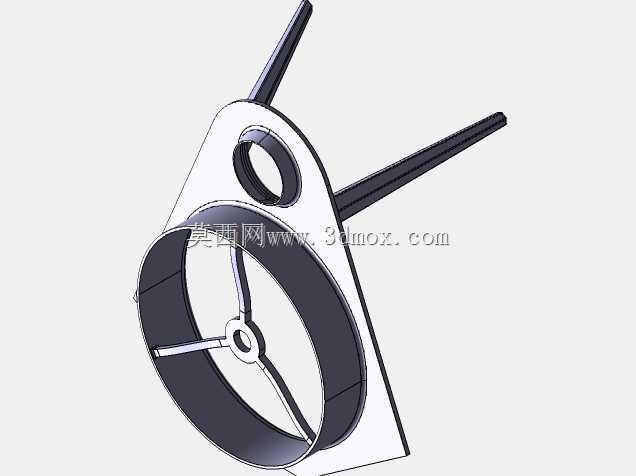

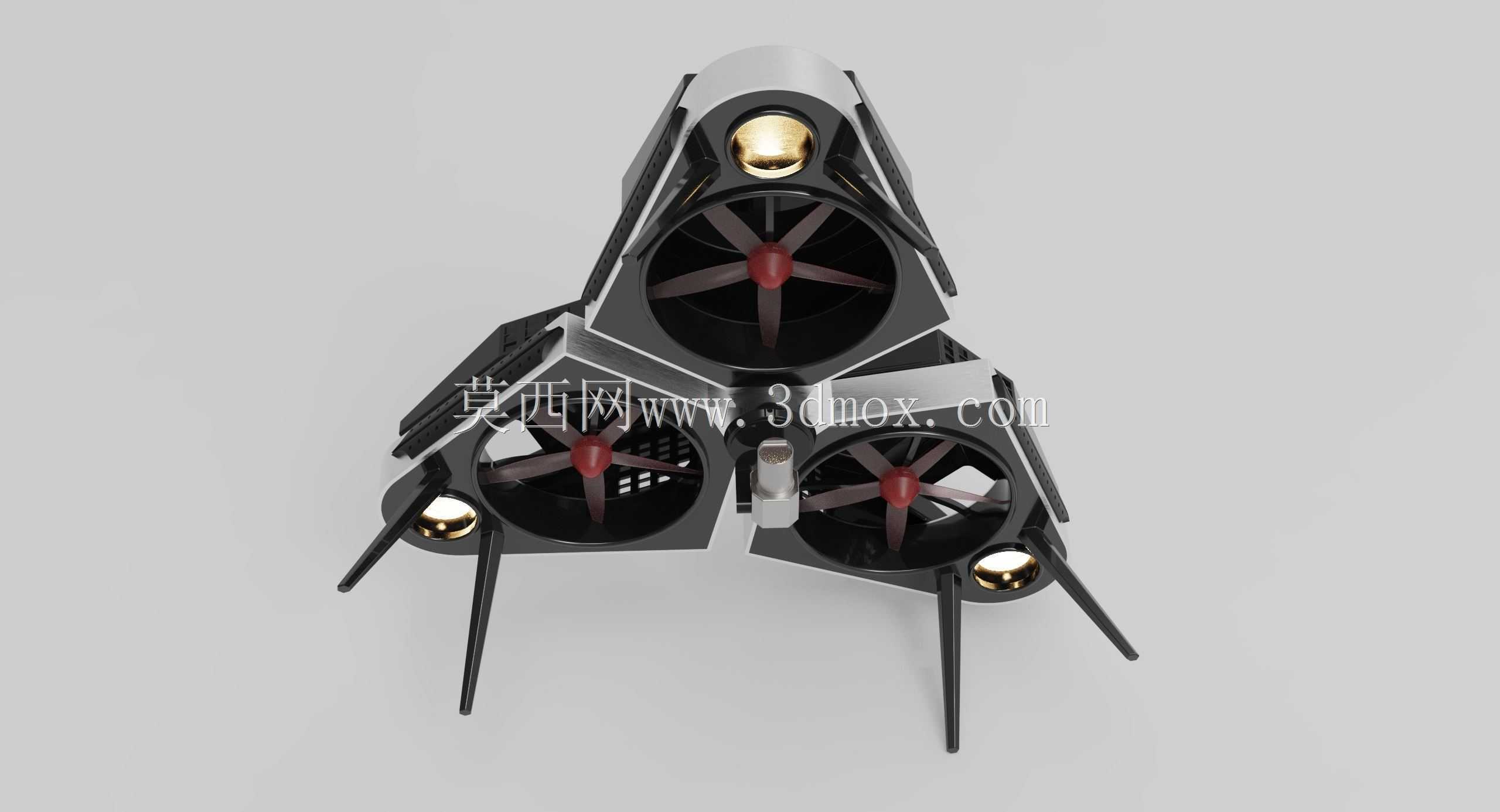

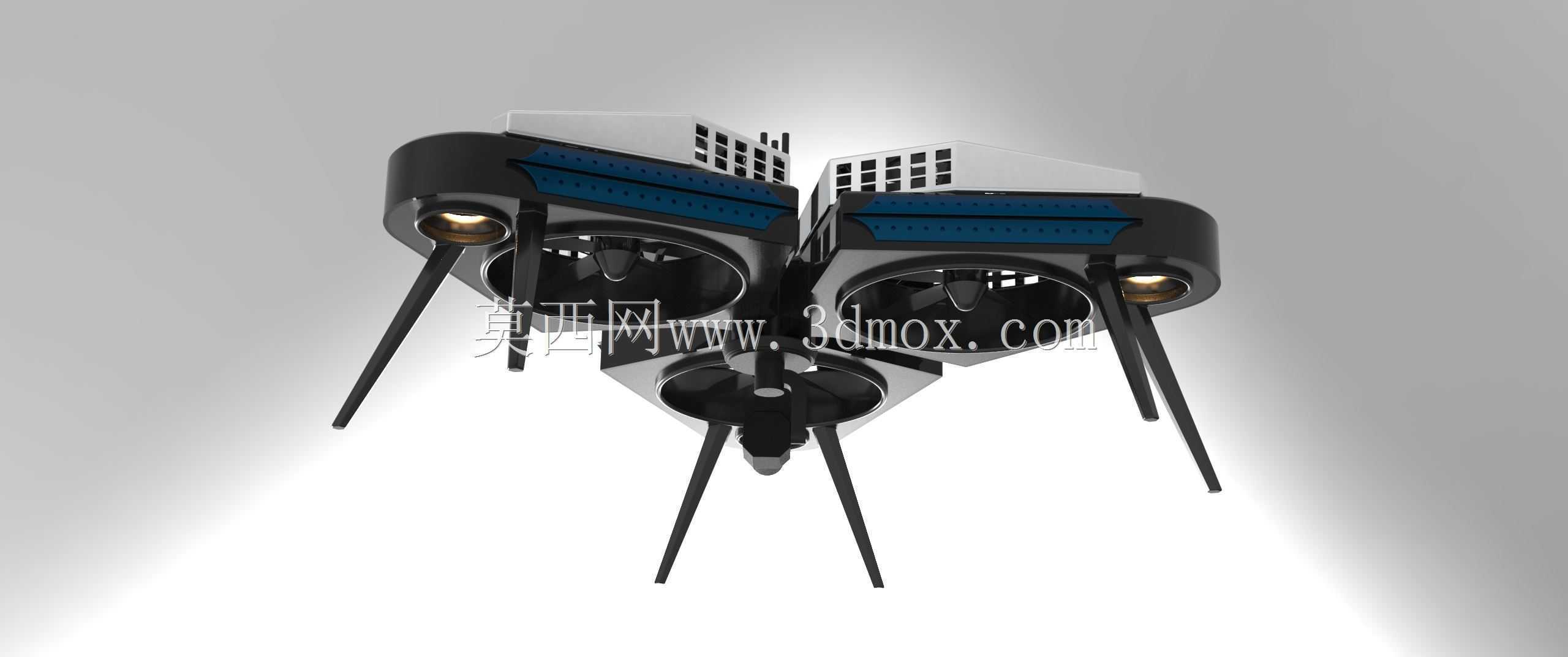

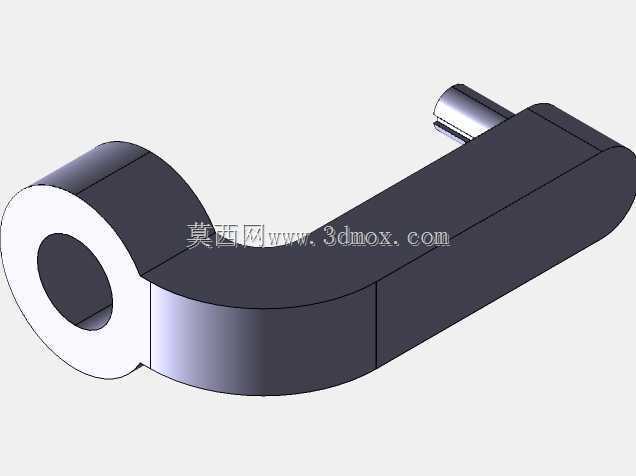

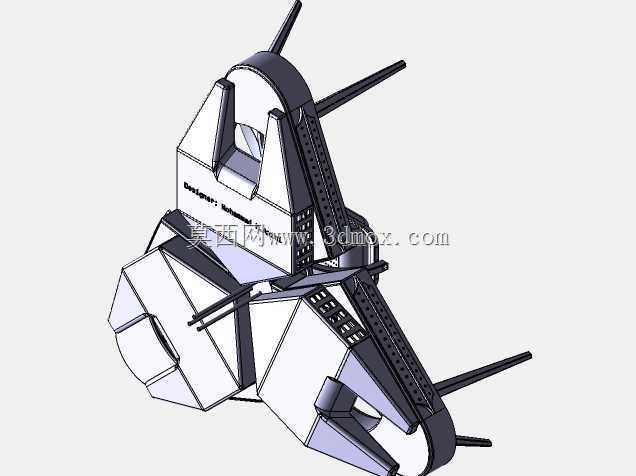

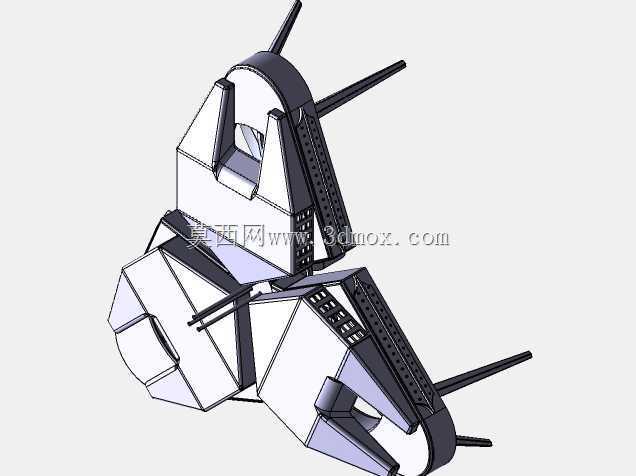

　　这款四旋翼飞行器的设计初衷，是面向城市建成区的警用监视作业场景，解决传统固定翼无人机在楼宇密集区域转向灵活性不足、多旋翼设备便携性差的痛点。整机采用共轴双组对置旋翼布局，两组旋翼模块通过中部的连接机身实现结构整合，相较于常规四旋翼设备，横向展开尺寸压缩了近三成，能够在楼宇间隙、狭窄巷道等常规无人机难以通行的空间内完成机动飞行。从结构设计逻辑来看，旋翼外围设置了一体化的金属防护圈，避免飞行过程中旋翼剐蹭墙面、线缆或者障碍物造成设备损坏，同时也能降低低空作业时旋翼对地面人员的潜在安全风险，适配城市低空近距离作业的安全要求。机臂部分采用可折叠的快拆结构设计，非作业状态下可以将支腿式起落架连同旋翼臂向内收拢，

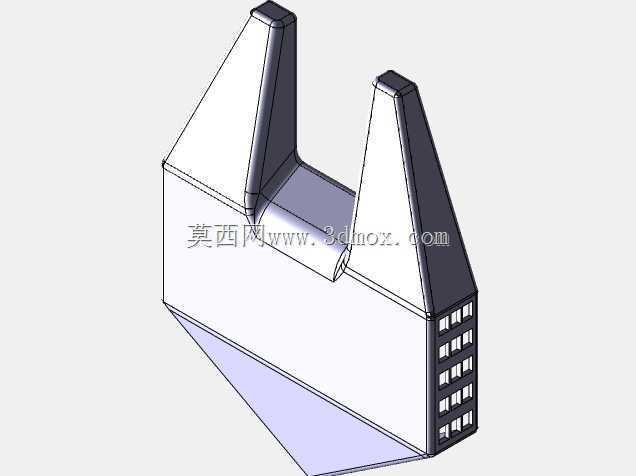

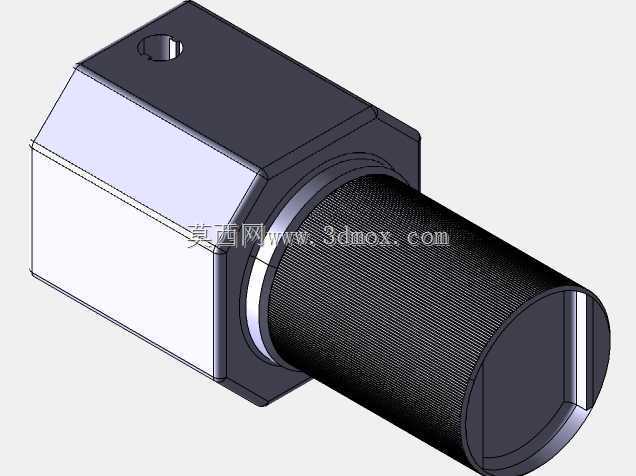

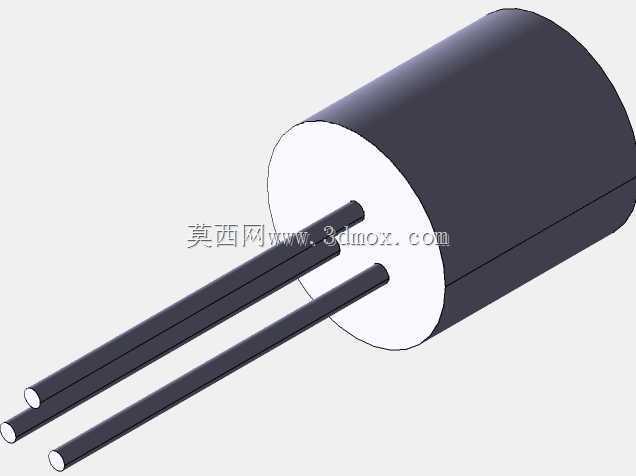

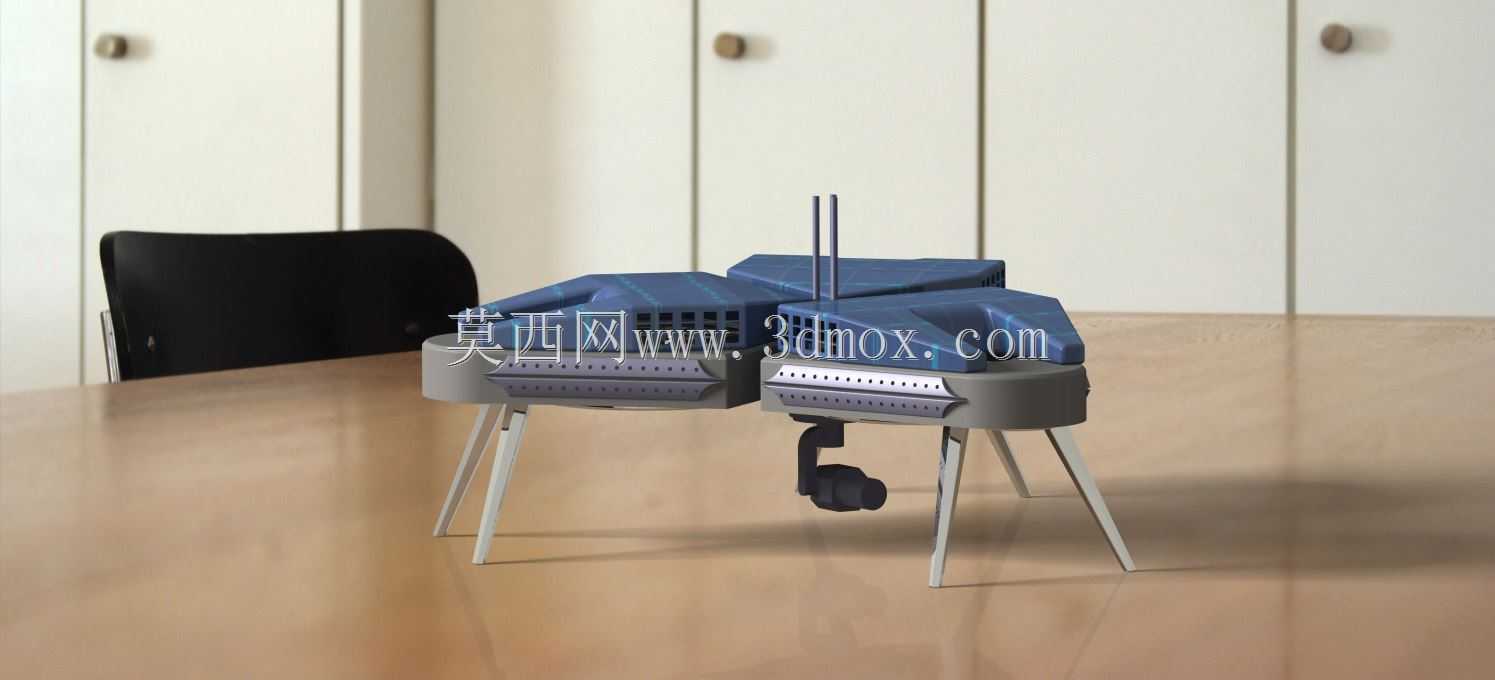

　　整体收纳尺寸能够适配警用巡逻车的车载储物格，不需要额外配备大型收纳箱，方便出勤人员快速携带转场。动力模块的安装位置做了下沉式处理，旋翼驱动电机嵌入防护圈的安装座内，既降低了整机的重心高度，提升飞行过程中的抗风稳定性，也能减少电机外露带来的磕碰损伤概率，机身中部的设备舱预留了模块化的安装接口，可以根据任务需求更换可见光摄像模块、红外热成像模块或者广播喊话模块，不需要改动主体结构就能适配不同的警务作业需求。起落架采用细长支腿结构，支腿末端做了圆弧钝化处理，既能够在起降时提供足够的离地间隙，避免机载镜头被地面杂物遮挡，也能在紧急迫降时通过支腿的轻微形变吸收冲击能量，保护核心的机身设备。机身外壳采用流线型的切角设计，

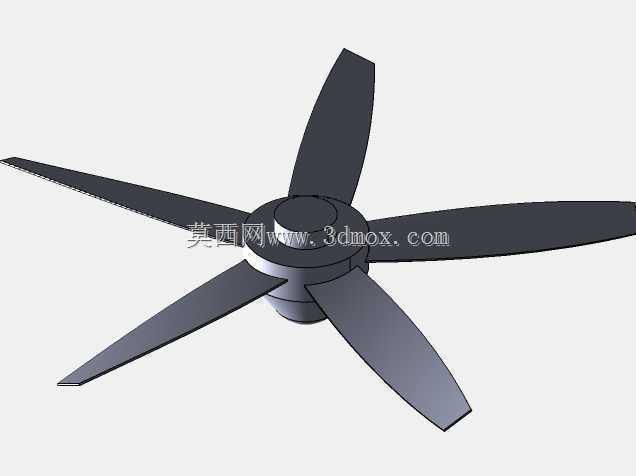

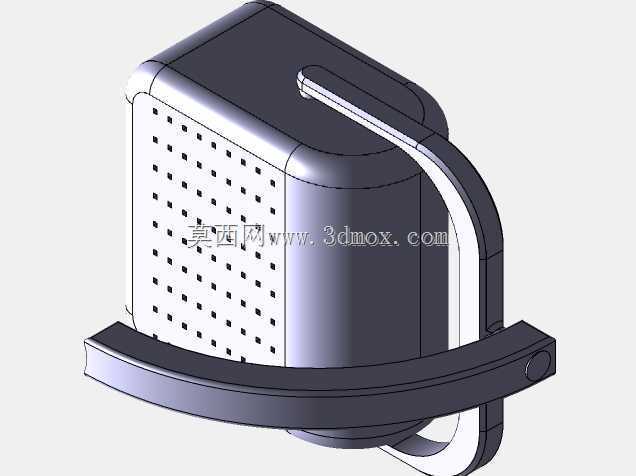

　　在保证结构强度的前提下尽可能降低飞行风阻，外壳表面预留了均匀分布的散热格栅，能够在长时间悬停作业时为内部的电池、图传设备提供足够的散热通道，避免高温环境下设备过热降频。从安装边界来看，整机展开状态下的旋翼外沿间距控制在合理范围内，能够满足城市道路上空10-50米高度的悬停监视需求，不会因为尺寸过大影响周边空域的通行安全；收拢状态下的整体轮廓规整，没有突出的尖锐结构，方便出勤人员单手提携或者放置在车辆后备箱内。设备的重心经过配平设计，所有机载电池、图传模块、任务载荷都集中在机身中部的重心位置，即使单侧搭载任务设备也不会出现明显的重心偏移，降低了飞控系统的配平压力，提升了复杂气流环境下的飞行稳定性。旋翼的桨叶采用快拆式安装结构，

　　作业过程中如果出现桨叶损坏，不需要额外工具就能快速更换，适配户外应急作业的维护需求。机身底部预留了通用的快装卡口，除了常规的监视设备之外，也可以搭载小型抛投模块、应急照明模块，拓展在人员搜救、交通疏导等场景下的使用能力。考虑到城市作业的噪音控制需求，旋翼的桨叶边缘做了锯齿形修型设计，能够有效降低飞行过程中的气动噪音，减少低空作业时对周边居民的干扰。整个结构的受力路径经过优化，旋翼产生的升力通过防护圈直接传递到中部机身的主承力框架，避免了细长机臂的应力集中问题，在搭载额定载荷的情况下，机臂结构的形变量控制在极小范围内，不会因为飞行过程中的结构振动影响机载摄像设备的成像稳定性。
