全向四轴旋翼飞行器结构设计方案

　　这套全向四轴飞行器的结构设计，核心围绕狭小空间内的灵活作业需求展开，区别于常规消费级四轴仅能完成俯仰、横滚、偏航、升降的基础动作，全向结构的设计初衷是适配室内巡检、管线探测、密闭空间测绘这类对位移自由度要求更高的场景——常规四轴要完成水平侧移必须先倾斜机身，在管线密集的工业管廊、层高有限的室内仓储环境中，倾斜动作很容易碰撞周边障碍物，而全向布局的动力输出逻辑，能让机身在保持水平姿态的前提下完成任意水平方向的平移，大幅降低狭窄空间内的作业碰撞风险。

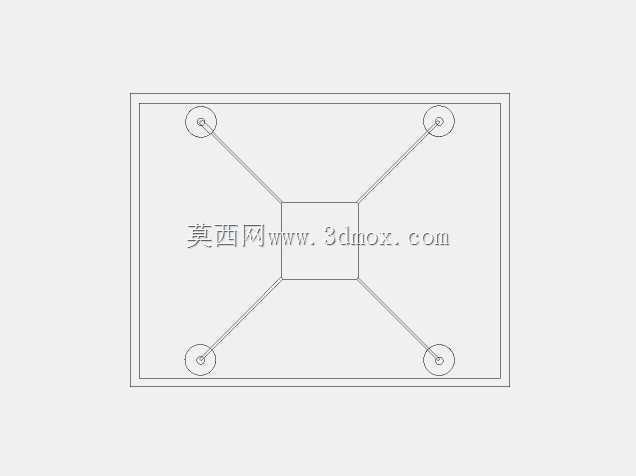

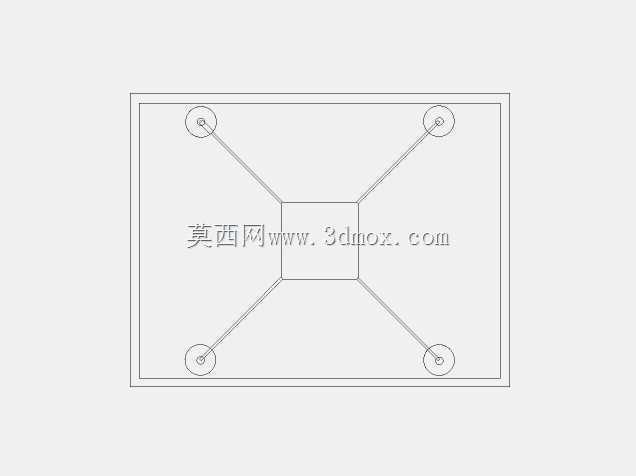

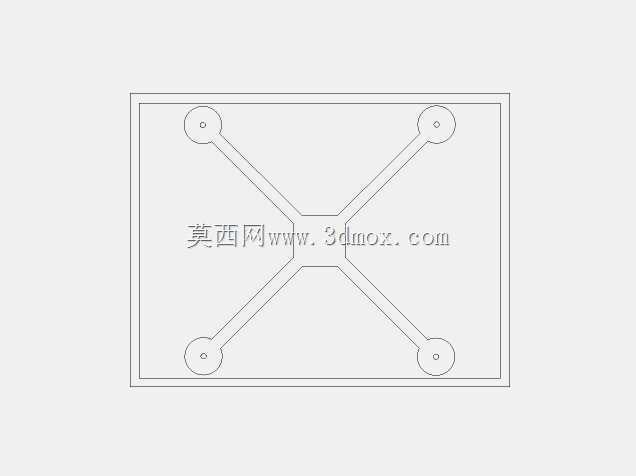

　　从结构布局来看，整机采用X型交叉机架作为核心承载结构，四个旋翼组件分别布置在机架臂的末端，相邻旋翼的旋转方向相反，抵消自旋扭矩的同时，通过差异化的转速配比实现全向动力输出。机架中心区域为飞控、电池、载荷挂载的集成舱位，设计时特意将中心舱的轮廓做了内收倒角处理，避免机架臂与中心舱连接区域出现应力集中的直角结构，同时给中心舱预留了足够的安装边界：舱体内部净空间可容纳主流规格的飞控板、GPS模块、电池组以及轻量化的作业载荷，挂载接口采用标准的快拆螺孔布局，可根据作业需求快速更换摄像头、气体传感器、热成像模块等不同作业组件。

　　机架臂的长度设计经过反复权衡：臂长过短会导致相邻旋翼的下洗气流产生严重干扰，降低动力效率同时增加飞控的校准难度；臂长过长则会提升整机的转动惯量，降低机动响应速度，同时增加机架的结构重量。最终确定的臂长尺寸，既保证相邻旋翼的桨盘平面有足够的安全间距，避免高速旋转时出现桨叶碰撞的风险，也将整机的最大外轮廓尺寸控制在便携作业的合理范围内，单人即可完成收纳与现场展开作业。旋翼采用两叶螺旋桨设计，桨叶的翼型经过低速气动优化，在悬停状态下能提供足够的升力冗余，同时降低动力系统的电流负载，提升续航表现。

　　设计过程中对机架的受力路径做了完整的仿真验证：机架臂采用中空薄壁结构，在降低自重的同时保证足够的抗弯刚度，飞行过程中旋翼产生的升力通过机架臂传递到中心舱，连接位置做了局部加厚处理，抵消机动飞行时的交变载荷，避免长期使用后出现结构疲劳断裂的问题。起落部分没有采用额外的突出式起落架，而是将机架臂的下沿做了等高处理，平放时可直接作为支撑结构，进一步降低整机的结构重量，同时减少突出部件带来的碰撞风险，这种设计也更适合在穿越狭窄缝隙时，避免突出的起落架勾挂周边线缆或障碍物。

　　动力系统的安装座设计了微小的倾角调整余量，装配时可根据实际试飞的动力偏移情况微调旋翼的安装角度，抵消零部件加工误差带来的动力偏差，降低飞控的参数校准难度。中心舱的上下盖采用快拆卡扣结构，无需额外工具即可打开完成电池更换、载荷调整、线路检修等操作，适配外场作业的快速维护需求。整机的重心严格控制在旋翼桨盘平面的中心位置，所有电子元件的安装位置都围绕重心做对称布局，避免重心偏移带来的额外动力消耗与飞行姿态不稳问题。

　　从实际应用场景出发，这套结构可适配多种作业需求：在工业领域可搭载检测设备完成高压输电线路的近距离巡检、化工园区的气体泄漏排查、大型储罐内部的腐蚀检测；在民用领域可完成室内空间的三维测绘、灾害现场的生命探测、影视拍摄的特殊机位取景。结构设计时充分考虑了不同场景的适配性，机架臂采用可快拆的连接结构，拆卸后可放入小型便携箱内运输，到达作业现场后无需专业工具即可快速完成组装调试，作业完成后可快速收纳转移。

　　针对飞行过程中的振动问题，中心舱与机架臂的连接位置预留了减震垫安装槽，可安装不同硬度的硅胶减震垫，过滤旋翼高速旋转产生的高频振动，避免振动传递到飞控与任务载荷上，提升飞行姿态的稳定性与载荷采集数据的清晰度。整机的所有外露线路都设计了内嵌式走线槽，线路沿机架臂内部的空腔布置到中心舱，避免外露线路在飞行过程中被气流吹动产生晃动，同时也防止树枝、线缆等外物勾挂线路造成飞行故障。
