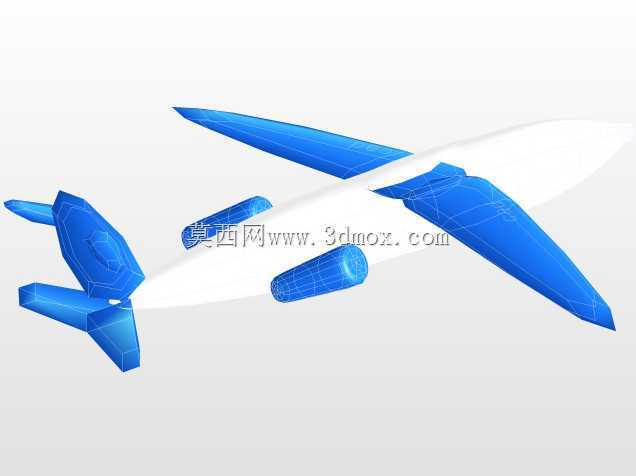

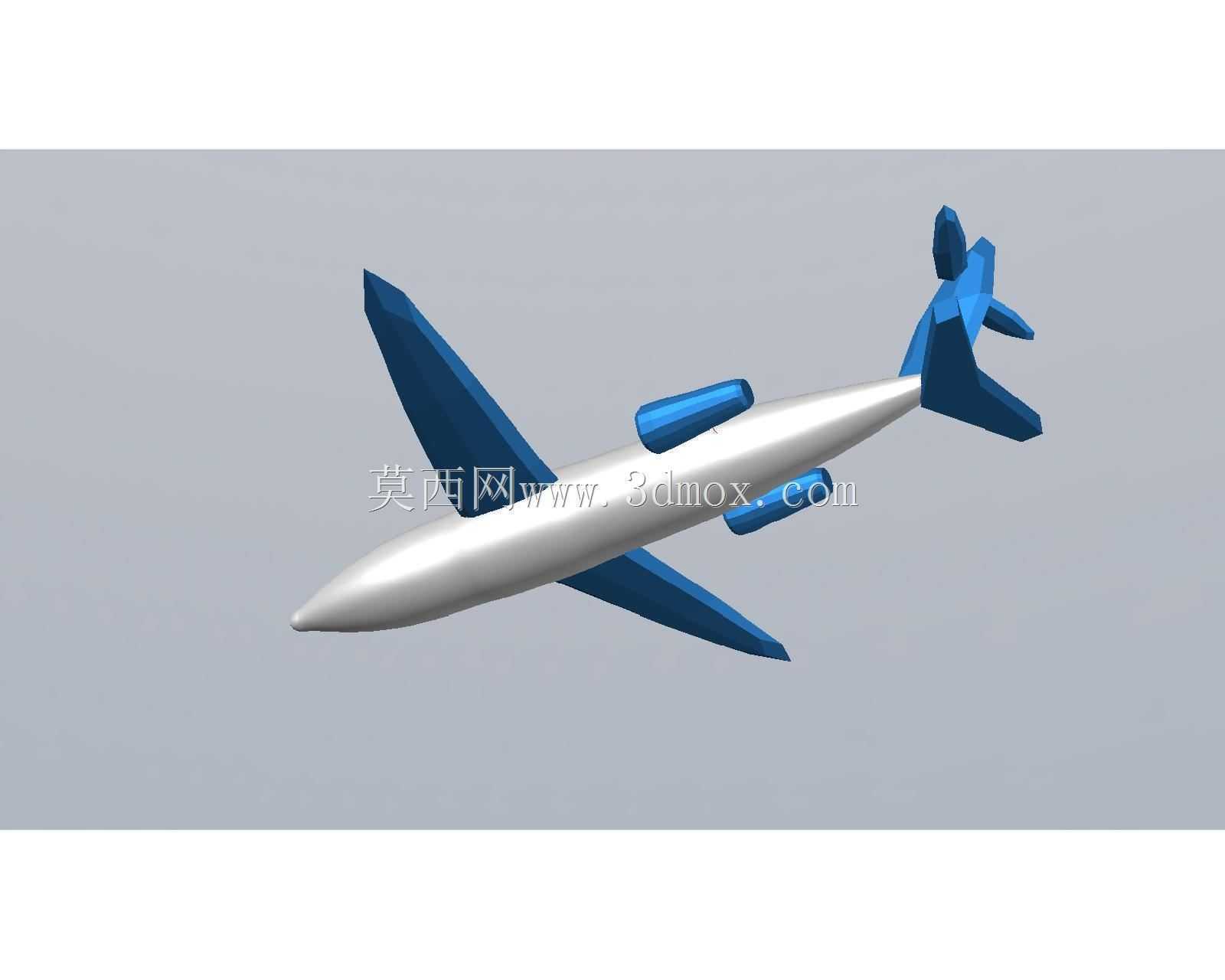

民用喷气式客机简化结构三维造型

　　做这个客机造型的时候，最先考虑的是航空科普教具、展厅展陈模型的实际使用场景，毕竟很多职业院校的航空服务专业、机务维修入门教学，都需要这类结构清晰、没有冗余细节的简化模型，既可以用来讲解民航客机的基本气动布局，也能作为3D打印展陈件的基础母模，不需要额外做大量的结构简化就能直接导出切片。整个造型的气动布局参考了主流单通道窄体客机的常规构型，没有做夸张的翼型修改，机身采用旋成体流线设计，从机头雷达罩位置开始做平缓的曲面过渡，到机身中段保持等直径圆柱段，再到机尾逐步收窄，衔接尾翼的安装基座，整个曲面的曲率连续控制在G2级别，不会出现曲面折痕，做渲染或者3D打印的时候不会出现突兀的棱线。机翼采用下单翼布局，安装位置在机身中下部，

　　翼根处做了整流过渡曲面，和机身曲面完全融合，没有生硬的拼接边界，机翼的后掠角参考了常规亚音速客机的设计参数，翼尖没有加装额外的翼梢小翼，保持基础构型的简洁性，方便后续使用者根据需求自行改装添加结构。发动机采用翼下吊挂式布局，两个短舱分别挂载在两侧机翼下方，短舱和机翼之间的挂架做了简化处理，没有还原真实客机挂架上的复杂管路和检修口，只保留了基本的气动外形，短舱的进气口和尾喷口都做了封闭处理，避免模型出现过多细碎的内部结构，在做快速成型或者装配演示的时候不会出现薄壁易损的问题。尾翼采用常规的垂尾加平尾布局，垂尾垂直安装在机尾上部，后掠角度和机翼保持协调，平尾安装在垂尾根部两侧，整个尾翼的翼面厚度做了均匀化处理，

　　不会出现翼尖过薄容易断裂的问题，适合实体模型的加工制作。尺寸边界上，整个模型的机身长度控制在适配常规教学展示的比例，翼展和机身长度的比例保持在1:1.2左右，垂尾顶端到机身底部的高度约为机身长度的三分之一，所有的安装衔接位置都做了0.2mm的安装余量预留，如果要拆分打印机身、机翼、尾翼、发动机几个部件，不需要额外调整公差就能完成过盈装配，不会出现拼接缝隙过大或者装不进去的问题。设计过程中特意规避了真实机型的专有结构特征，保持通用民航客机的构型，不会涉及特定机型的知识产权问题，不管是用于教学演示、航空主题的文创产品开发，还是作为流体仿真入门的简化几何模型，都能直接使用。机身表面没有做舷窗、舱门、检修口这类细碎的刻线细节，

　　一方面是为了降低模型的面数，在普通配置的电脑上也能流畅旋转、缩放、编辑，不会出现卡顿；另一方面也是给后续的二次开发留足空间，使用者可以根据自己的需求添加航司涂装、舷窗细节、起落架结构，不需要先删除原有冗余特征。机翼和机身的衔接位置做了加厚处理，要是做光固化3D打印的话，这个位置不需要额外添加支撑就能保证打印强度，不会出现机翼因为自重断裂的问题。发动机短舱和挂架的衔接处做了圆角过渡，没有直角结构，在做模具翻制的时候不会出现应力集中的位置，能提升模具的使用寿命。整个模型的所有曲面都做了实体化处理，没有开放的破面，导入到各类三维软件中都能直接进行布尔运算、抽壳、拆分等操作，不需要花费时间修复几何错误。考虑到很多入门级建模学习者会参考这类模型练习曲面建模，整个造型的曲面拆分逻辑也符合常规的飞机建模思路，机身采用旋转加放样的方式生成，机翼采用多截面曲面加拉伸修剪，尾翼和发动机的建模逻辑也和工业实际的建模流程一致，不会出现用零碎面片拼接的错误建模方式，学习者拆解模型的建模步骤就能掌握常规飞行器的曲面建模思路。在做结构边界校验的时候，特意检查了所有部件的干涉问题，机翼和机身、发动机和挂架、尾翼和机身的衔接位置都没有重叠或者缝隙，装配关系完全符合实际飞行器的布局逻辑，哪怕是用来做简单的装配动画演示，也不会出现部件穿模的问题。
