Lagari航空航天火箭原型结构设计

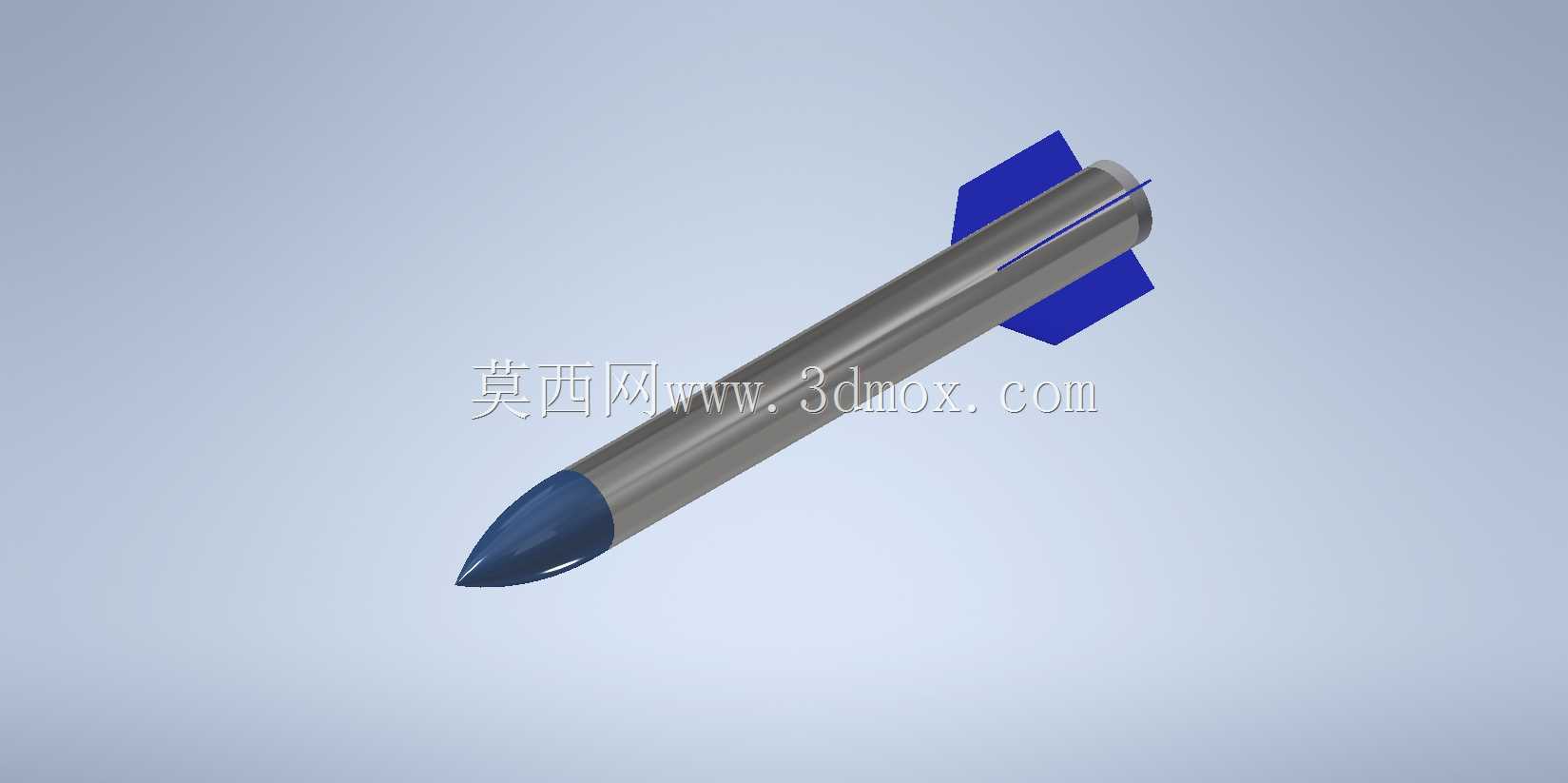

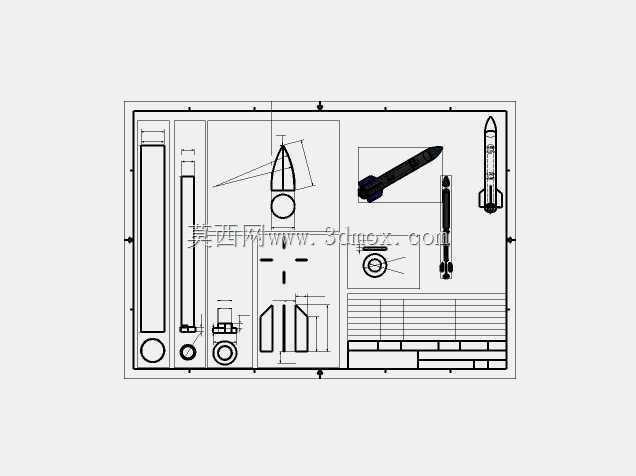

　　该火箭原型结构面向航空航天领域早期原理验证场景设计，可用于高校航空航天专业教学演示、小型探空试验装置原理样机开发、航天科普展陈装置制作等场景，能够直观呈现固体燃料小型火箭的基础气动布局与结构组成逻辑，为后续迭代优化箭体气动外形、验证飞行稳定性提供基础三维结构参考。从实际用途来看，该原型结构覆盖了小型火箭从弹头整流罩到箭身主体再到稳定尾翼的全部核心外部结构，可直接用于风洞试验前期的外形校核，也可作为3D打印制作缩比验证模型的结构依据，帮助设计人员快速验证箭体各部件的装配干涉问题，减少后续实物试验阶段的结构修改成本。产品功能特性上，整体采用旋成体气动布局，弹头为钝锥形整流罩设计，能够在亚音速飞行阶段有效降低头部激波阻力，

　　同时为内部载荷预留足够的安装空间；箭身主体为等直径圆柱段结构，可适配固体燃料发动机舱、制导控制舱段的模块化安装，圆柱段的同轴度公差在建模阶段做了严格约束，保证各舱段对接后不会出现阶差影响气动性能；尾部设置四片对称分布的后掠翼型稳定尾翼，尾翼安装角经过气动计算匹配，能够在飞行过程中提供足够的稳定力矩，避免箭体出现滚转、偏航等失稳问题，尾翼与箭身的连接部位做了加厚过渡处理，能够承受飞行阶段的气动载荷冲击，避免尾翼出现结构变形。设计思路上，整体遵循航空航天产品最小结构重量与最优气动性能平衡的原则，没有设置多余的外部凸起结构，所有外露部件均做了流线型过渡处理，弹头与箭身的连接位置采用阶差极小的对接结构，减少飞行过程中的干扰阻力；

　　建模阶段优先保证各部件的形位公差合理性，箭身圆柱段的母线直线度、弹头锥面的轮廓度、尾翼安装面的对称度都做了参数化约束，修改外形参数时可直接通过参数驱动调整，无需重新绘制基础草图，能够大幅提升后续外形迭代的效率。外形尺寸与安装边界方面，该原型整体长径比符合小型探空火箭的常规设计区间，弹头锥段长度约占箭体总长度的六分之一，能够在保证整流罩内部空间的同时兼顾头部气动性能；箭身圆柱段外径统一，各舱段对接面采用标准环形法兰结构，法兰上的安装孔位沿圆周均匀分布，可适配不同功能舱段的快速拆装需求；尾翼的展长不超过箭身直径的1.2倍，保证箭体在发射筒内装填、导轨上滑行时不会出现结构干涉，尾翼后缘与箭体尾部端面齐平，

　　可直接适配尾部发动机喷管的安装边界，不会遮挡喷管排气通道。在结构细节处理上，箭身表面没有设置多余的突出物，所有需要安装传感器、管路的位置都预留了埋入式安装槽，避免外部凸起增加额外气动阻力；弹头整流罩的尖端做了小圆弧钝化处理，既能够减少尖端应力集中问题，也可避免加工、装配过程中出现尖锐部位的磕碰损伤；尾翼的翼型采用对称低速翼型，厚度从翼根到翼尖逐渐减薄，在保证结构强度的前提下尽可能降低翼面结构重量，翼根与箭身的连接位置设置了圆角过渡，减少应力集中系数，提升结构的疲劳寿命。该结构模型的各部件均采用独立参数化建模方式，弹头、箭身、尾翼可单独拆分导出，方便针对单个部件进行结构强度仿真、气动特性分析，也可直接导入CAM软件生成加工代码，用于金属或复合材料部件的加工制造，适配从原理验证到缩比样机制作的全流程结构设计需求。
