桁架结构焊管轻型飞机骨架设计

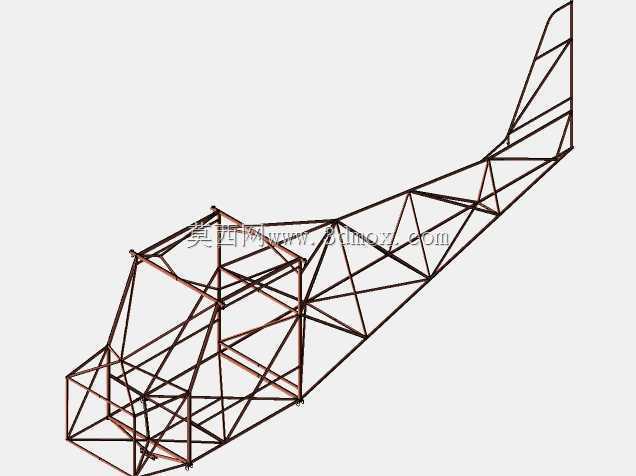

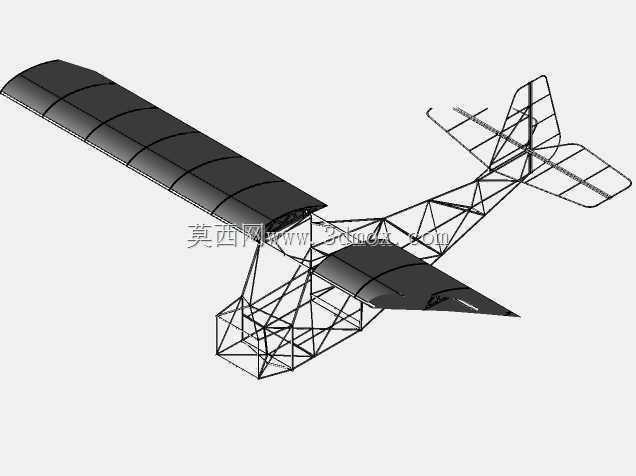

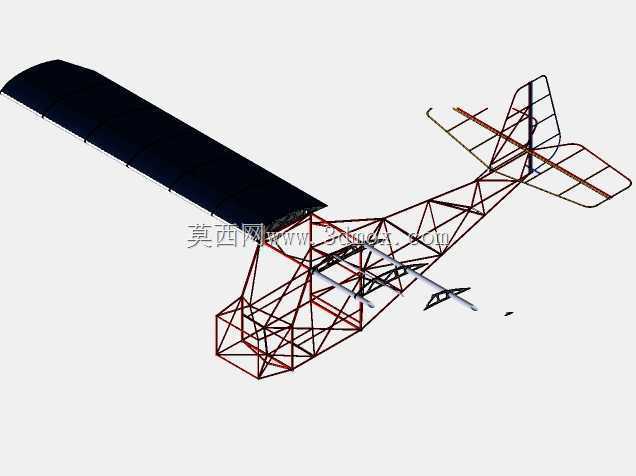

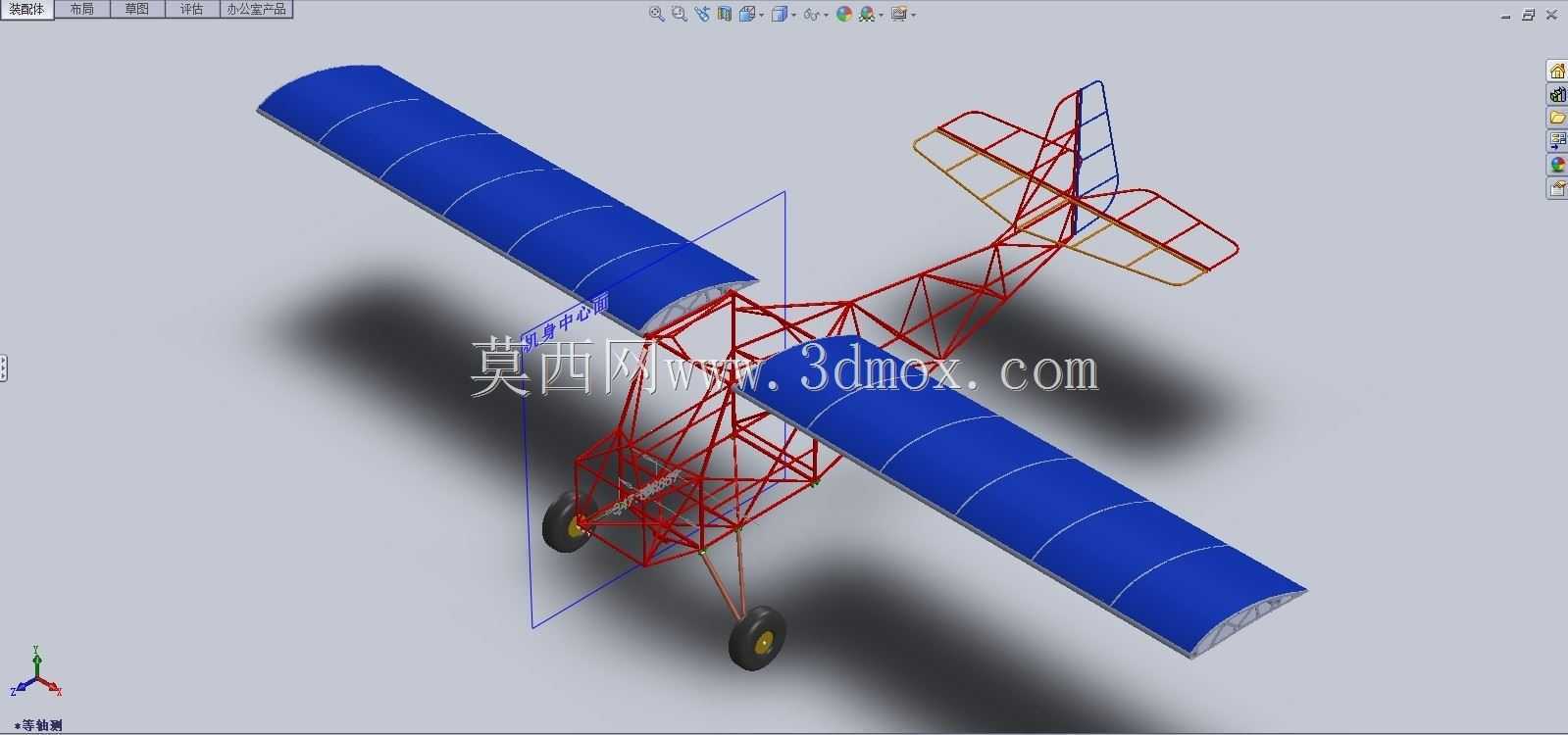

　　这套焊管结构的轻型飞机骨架，核心面向超轻型载人飞行器、航空科普教学教具、航展静态展示样机这类应用场景，区别于传统蒙皮承力的半硬壳机身，整体采用空间桁架受力逻辑，所有载荷通过焊接钢管组成的空间杆系传递，在低空低速轻型飞行器领域，这类结构的维修便利性、材料获取难度、加工门槛都远低于一体化成型的复合材料机身，很适合小型航空工作室、民间航空爱好者团队做原型验证使用。从实际用途来看，该骨架可直接作为超轻型固定翼飞机的承力主体，后续只需完成蒙皮铆接、动力系统安装、操纵走线即可完成整机搭建，也可拆分作为航空院校讲解空间桁架受力、飞行器结构设计的实体教学模型，帮助学习者直观理解杆系结构在航空载荷下的传力路径。

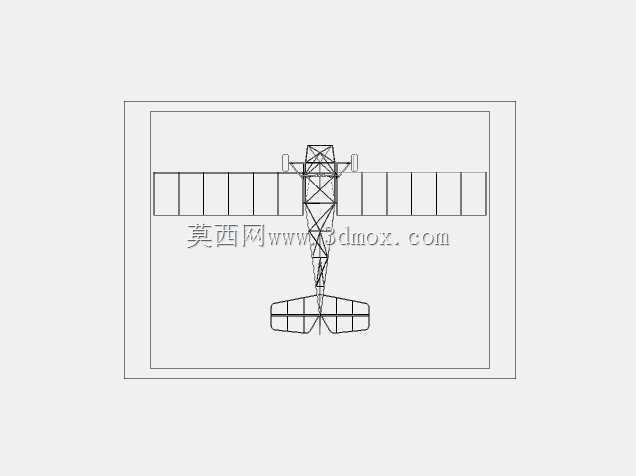

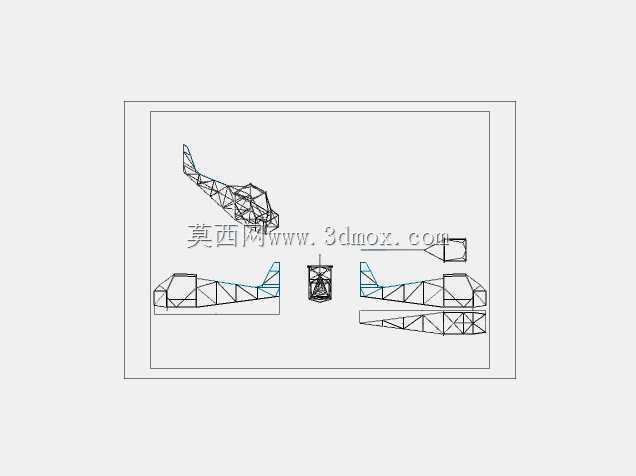

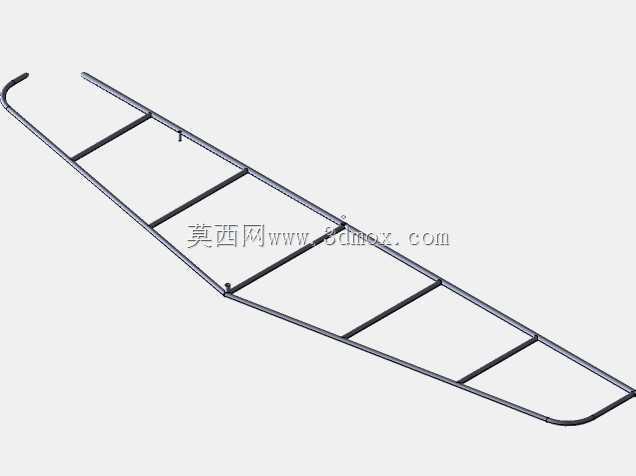

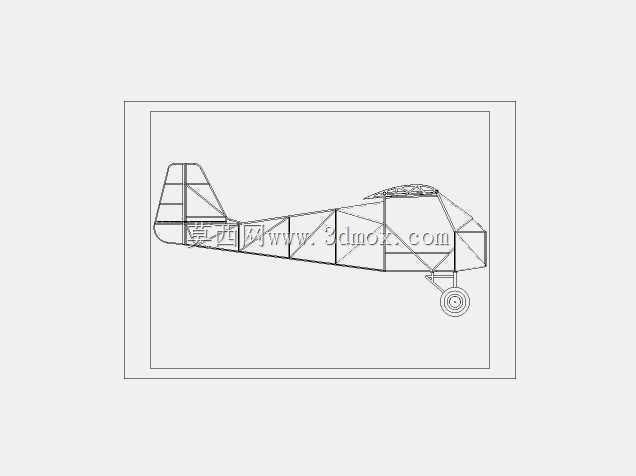

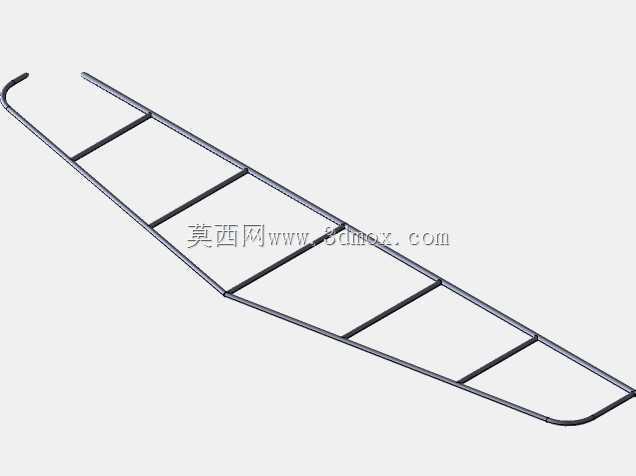

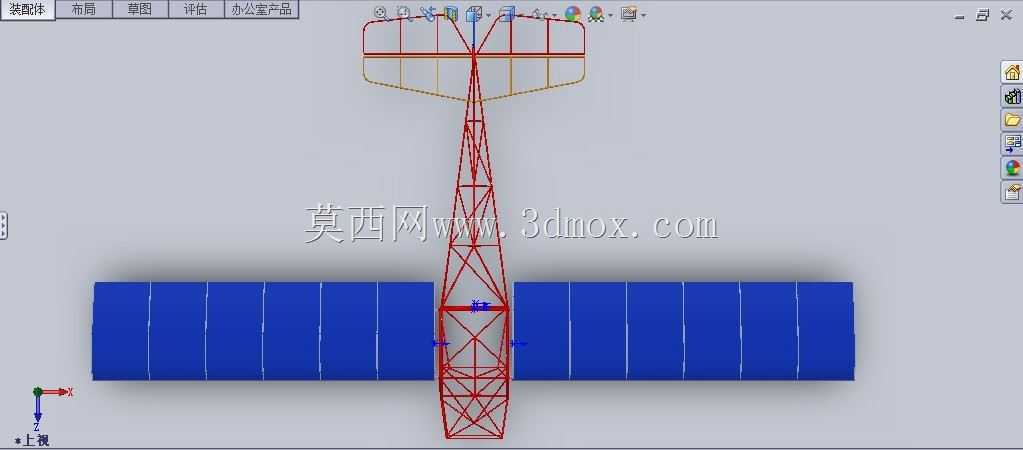

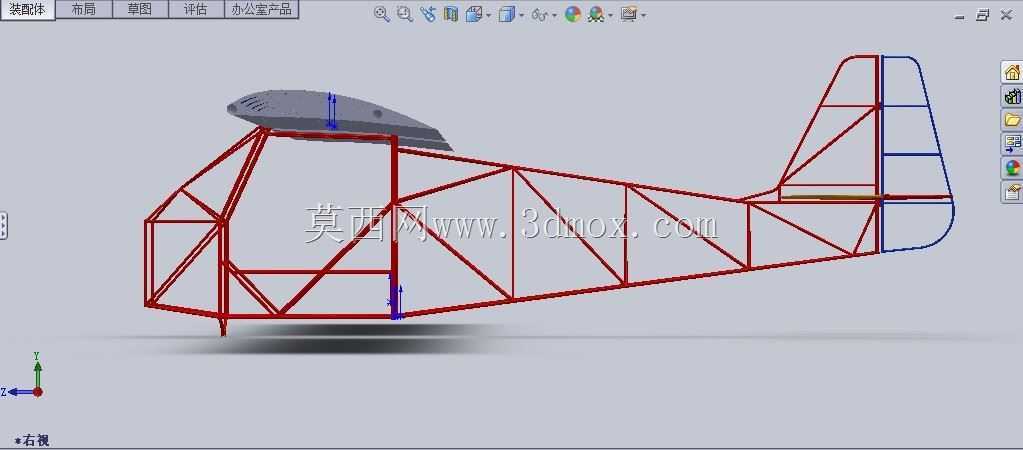

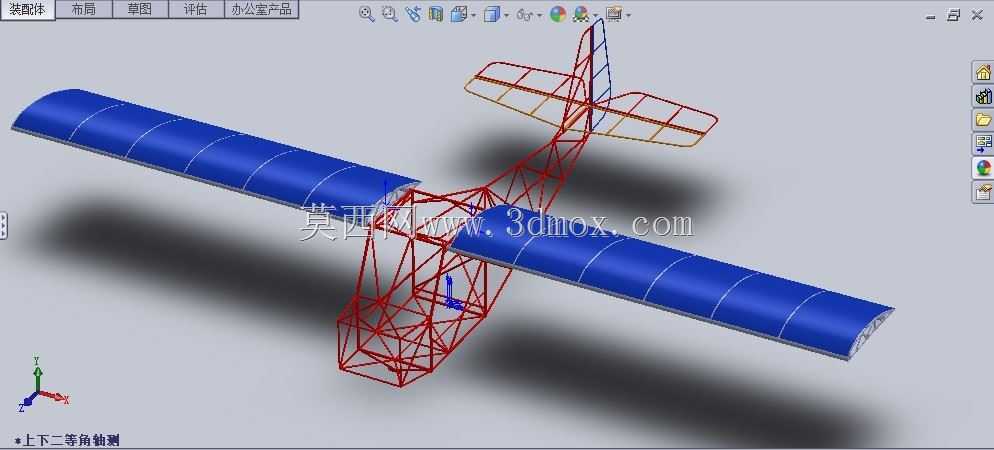

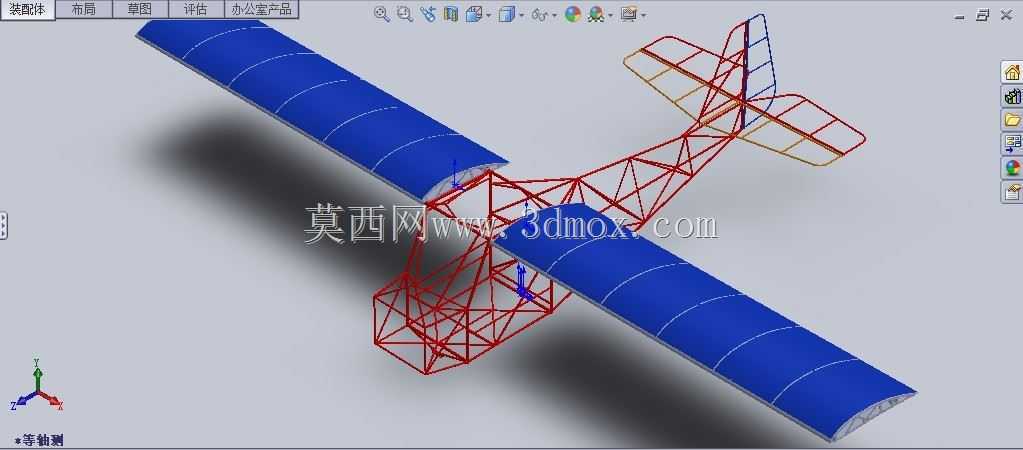

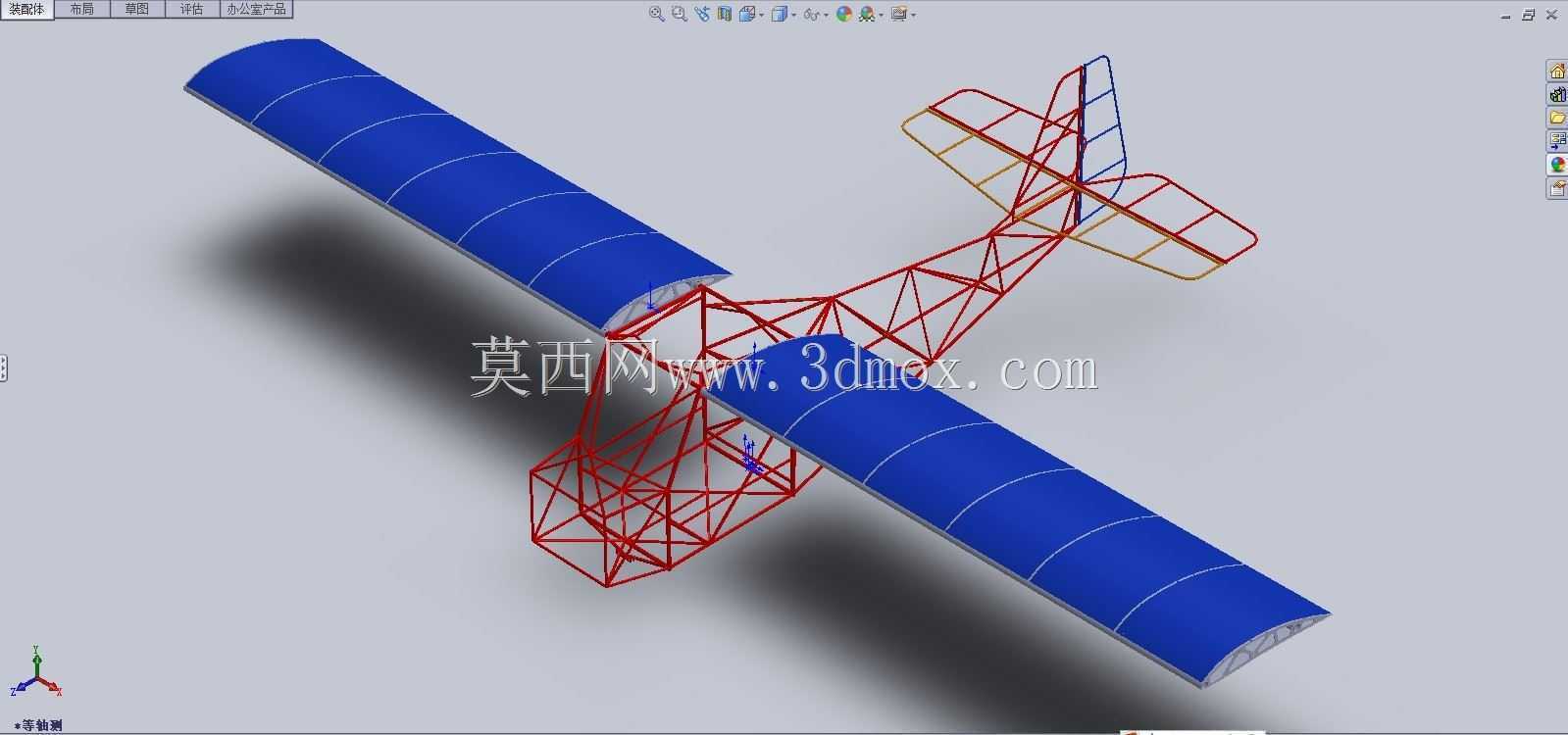

　　设计思路上完全遵循轻型飞行器的最小重量原则，所有管材的排布都对应实际飞行中的载荷方向：机翼与机身连接的主承力框位置，采用密集三角桁架排布，直接承接机翼升力带来的弯矩与扭矩，避免局部应力集中；尾翼连接段的杆系则做了轻量化收窄，因为尾翼区域的气动载荷远小于主翼段，不需要过密的管材排布，能有效降低尾部重量，调整整机重心到设计允许的范围内；机身中部的座舱区域，特意预留了足够的安装边界，可容纳单人座椅、小型燃油箱或动力电池组、操纵杆与踏板机构，杆系的排布避开了操纵构件的运动行程，不会出现安装干涉。外形尺寸方面，整体翼展方向的骨架长度匹配轻型飞机常规的8-10米翼展范围，机身长度控制在6米左右，所有管材的连接节点都采用相贯线焊接设计，

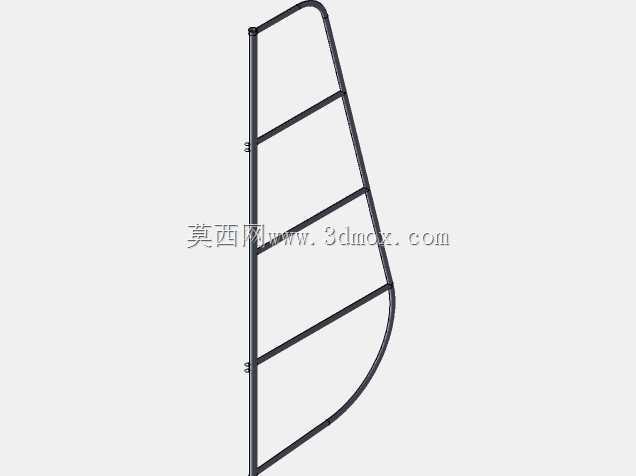

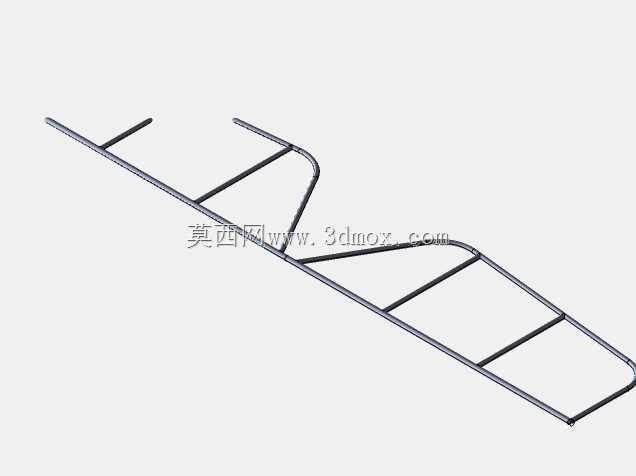

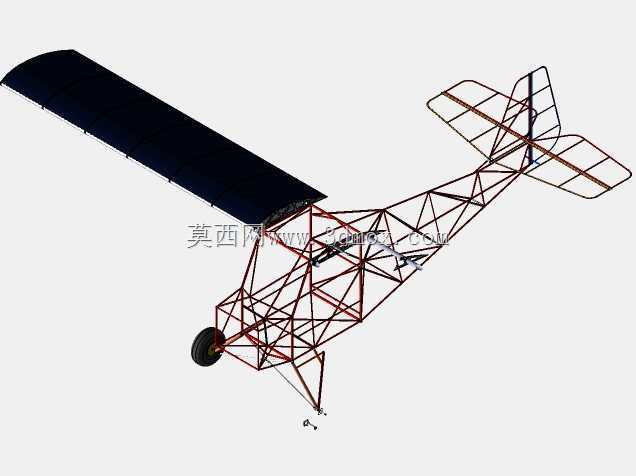

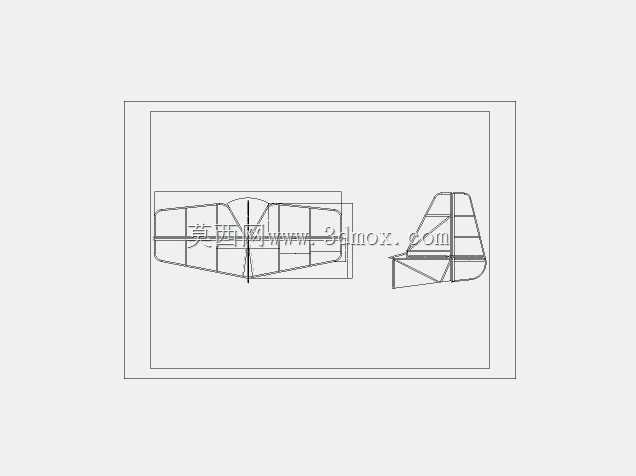

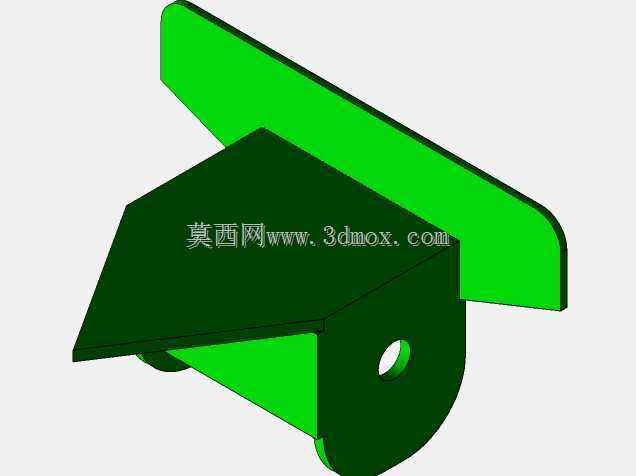

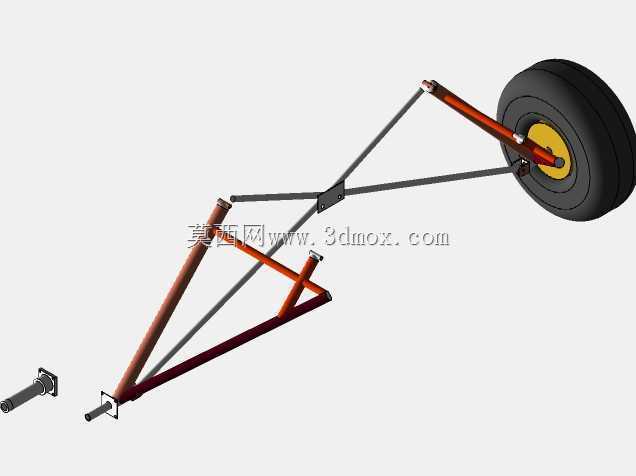

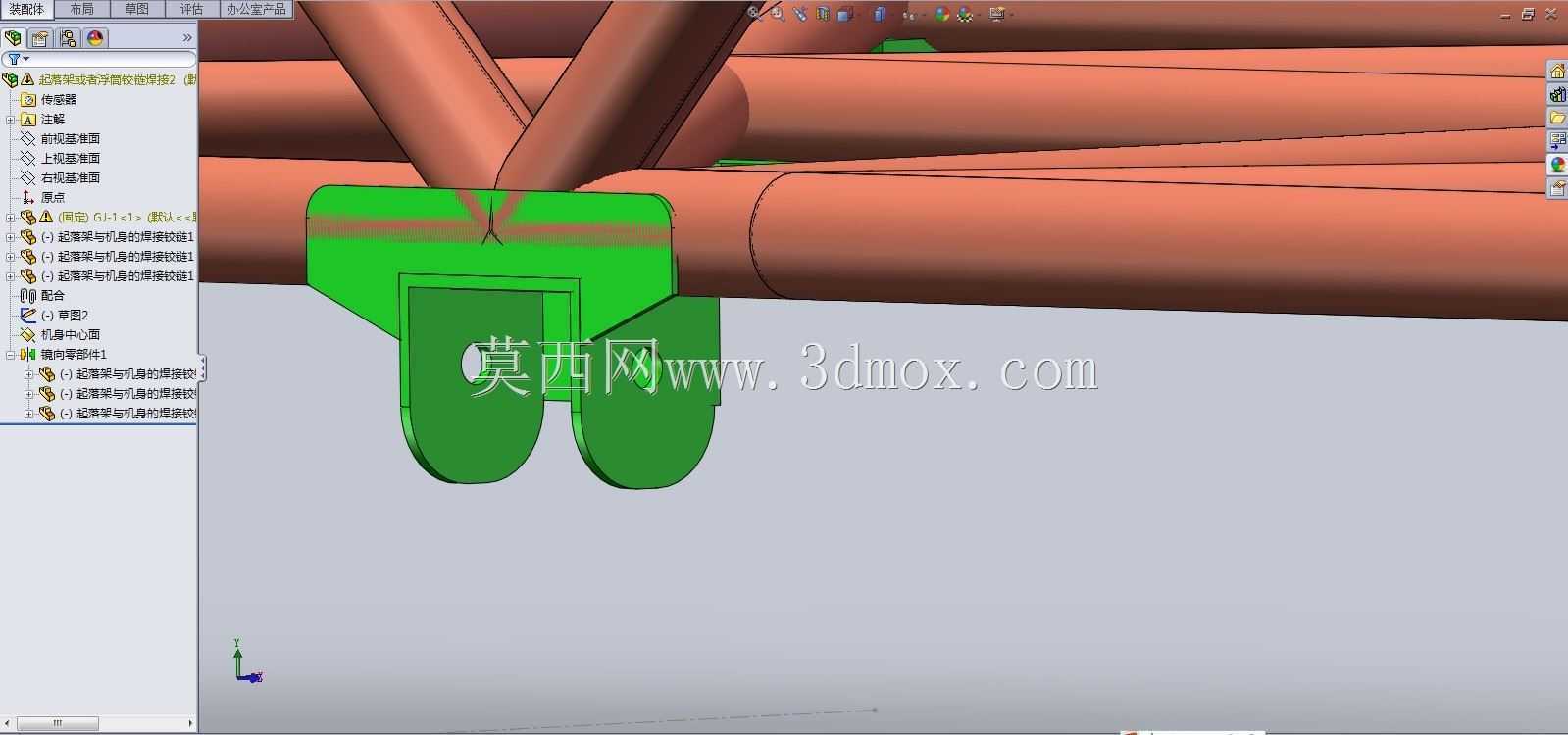

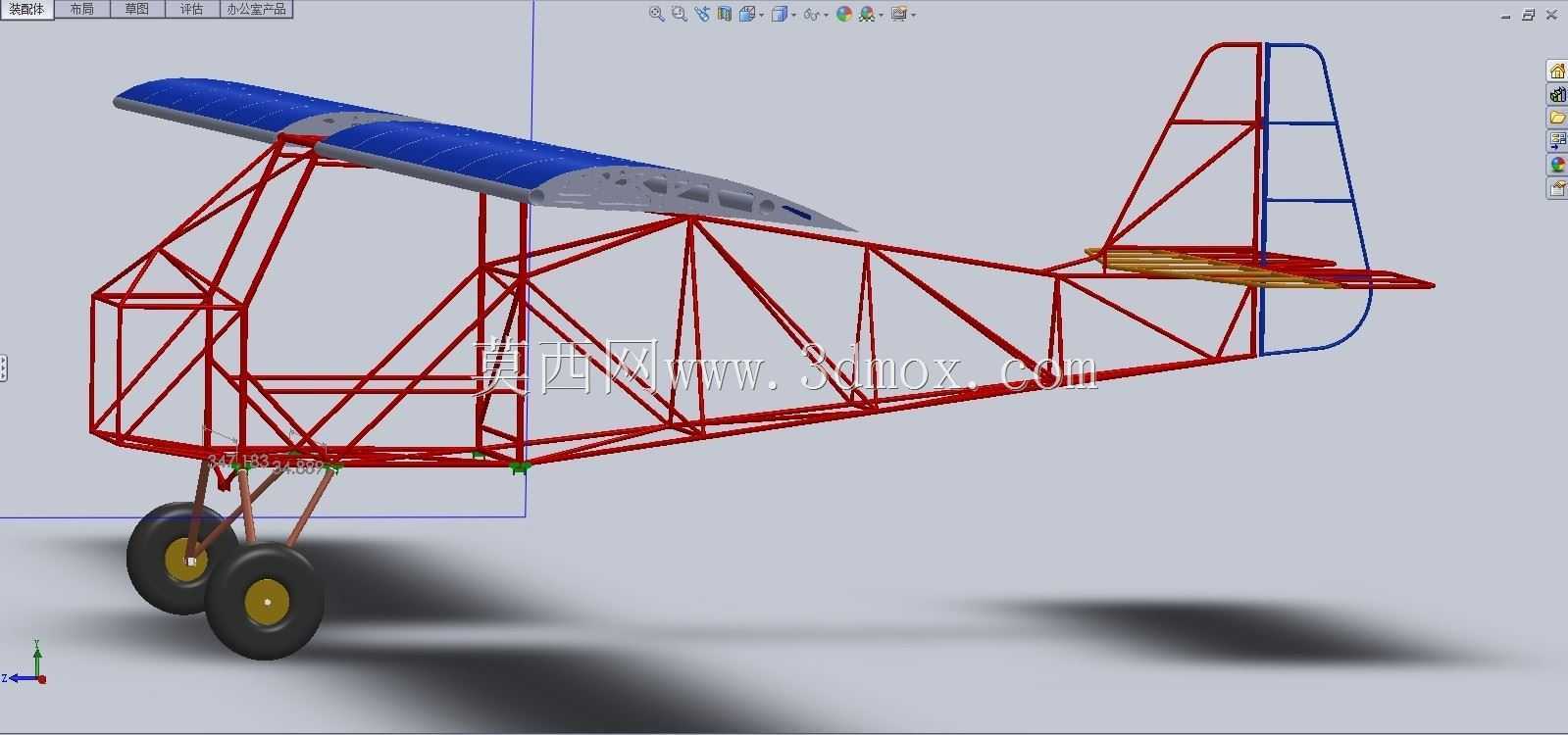

　　没有额外的连接角件，进一步降低结构重量，主承力杆采用直径稍大的薄壁焊管，辅助连接杆则采用小直径管材，在保证结构刚度的前提下最大化减重。从安装边界来看，主翼的弧形翼肋骨架直接与机身主承力框的预留接口对位，后续安装时不需要额外做转接支架，尾翼的垂直安定面、水平安定面的杆系与机身尾部为一体化焊接，安装尾翼蒙皮时可直接沿杆系轮廓固定，起落架的安装位置在机身下部的桁架节点处，预留了螺栓连接的安装位，可适配前三点式起落架的安装需求，不需要对主体结构做二次切割修改。实际工程应用中，这类管架结构的抗坠毁性能也优于薄蒙皮结构，一旦出现低空迫降的情况，桁架杆系的塑性变形能吸收大部分冲击能量，对座舱内人员的防护性更好，同时如果出现局部杆系变形损伤，

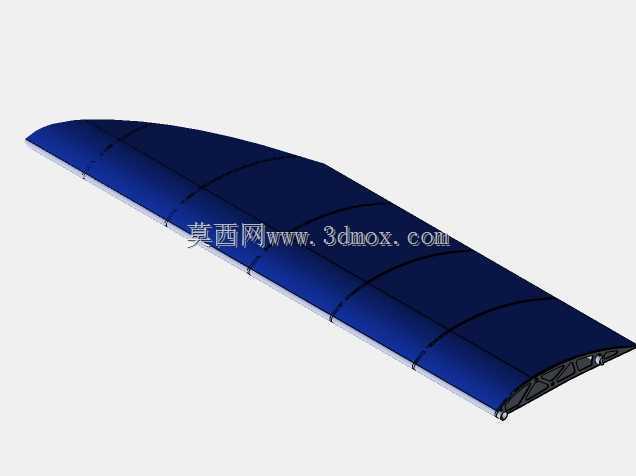

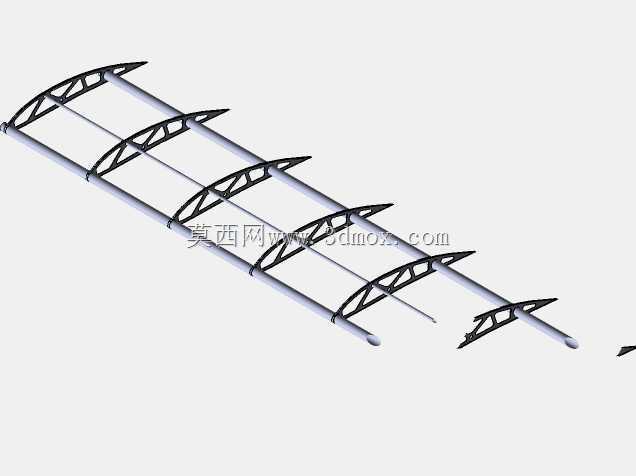

　　只需要切割更换对应段的管材即可完成维修，不需要整体更换机身段，维护成本大幅降低。建模过程中所有杆系的连接位置都做了焊接间隙预留，匹配实际薄壁钢管焊接的工艺要求，不会出现模型中杆系完全零间隙干涉导致实际加工无法焊接的问题，翼面的弧形肋板的弧度匹配常规低速翼型的轮廓，后续粘贴蒙皮后能保证翼型的气动外形符合设计要求，不会因为骨架弧度偏差导致翼型失真影响飞行性能。
