航空动力对置四缸风冷动力单元结构

　　在轻型通航飞行器、实验类自制飞机以及小型无人机动力系统选型中，对置四缸风冷发动机始终是可靠性与维护便捷性平衡的优选方案，这类动力单元摒弃了复杂的液冷管路结构，完全依靠飞行过程中的迎面气流完成缸体散热，大幅降低了动力系统的故障点，尤其适配飞行高度跨度不大、起降频次较高的低空作业场景，比如农林植保巡护、航空测绘、飞行训练这类对动力冗余度、维护效率要求较高的作业场景。从结构设计逻辑来看，对置四缸的布局将四个气缸水平对向布置在曲轴两侧，活塞做水平往复运动时的惯性力可以实现自平衡，相比直列或者V型布局，整机运转时的振动量级更低，不需要额外设计大质量的平衡轴结构，既压缩了整机自重，也降低了高速运转时的结构疲劳风险，

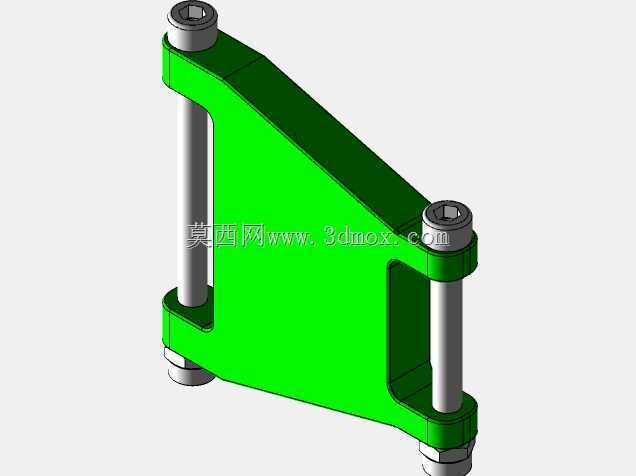

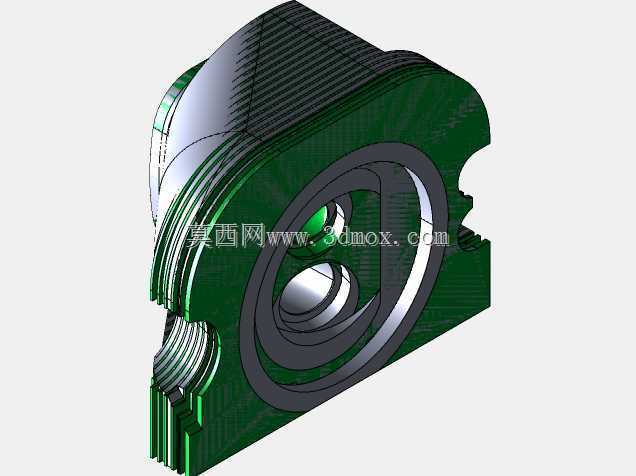

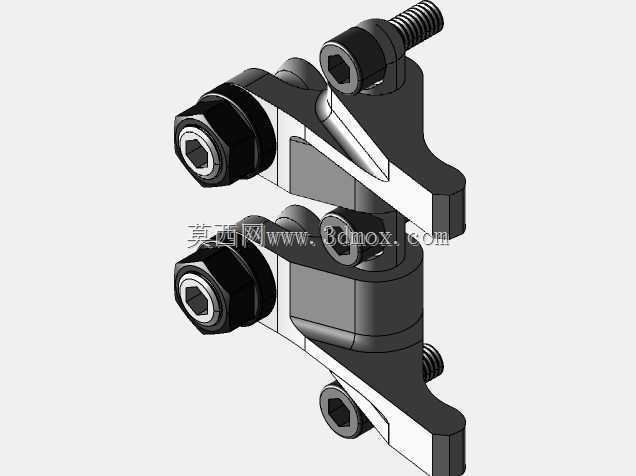

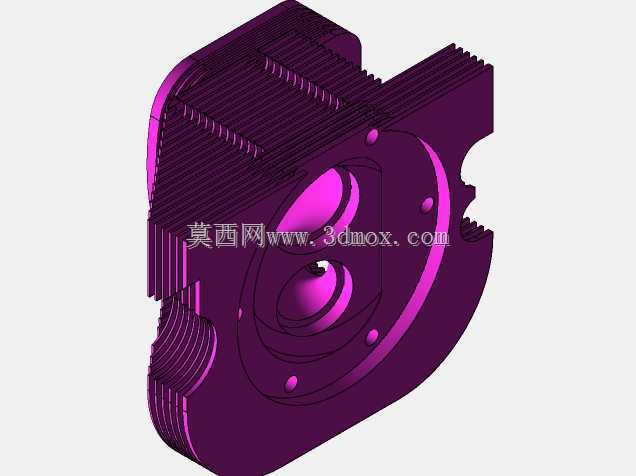

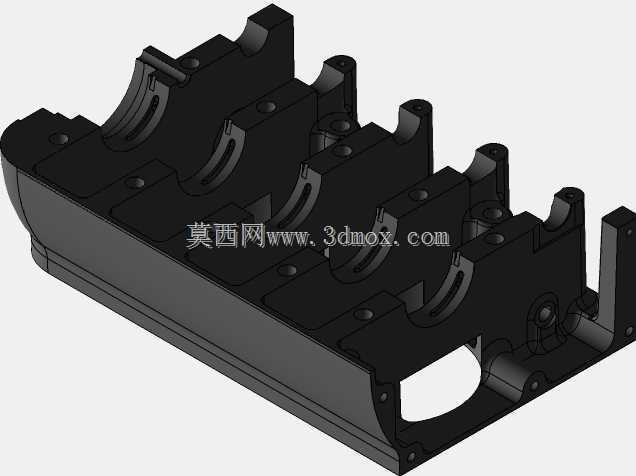

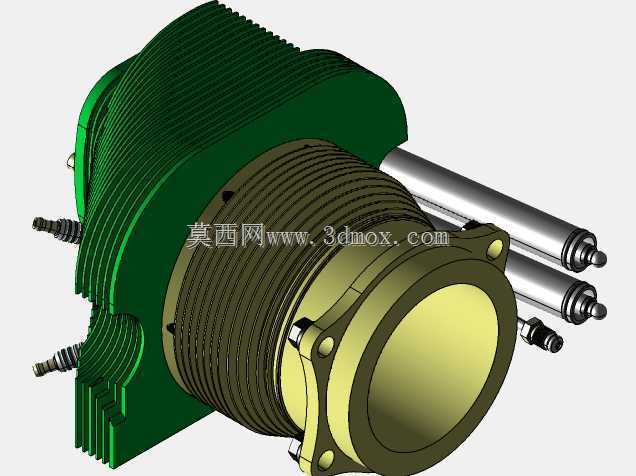

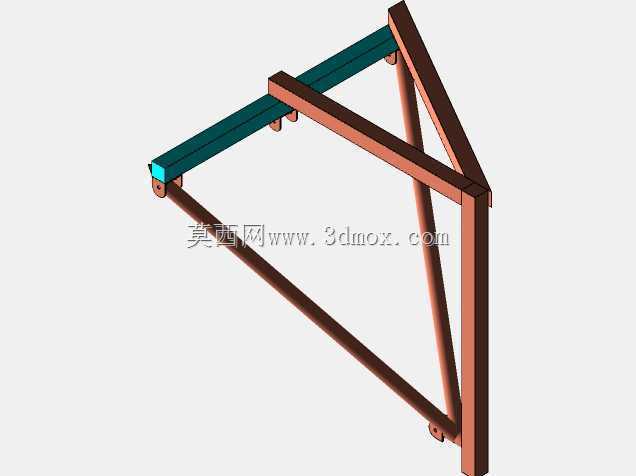

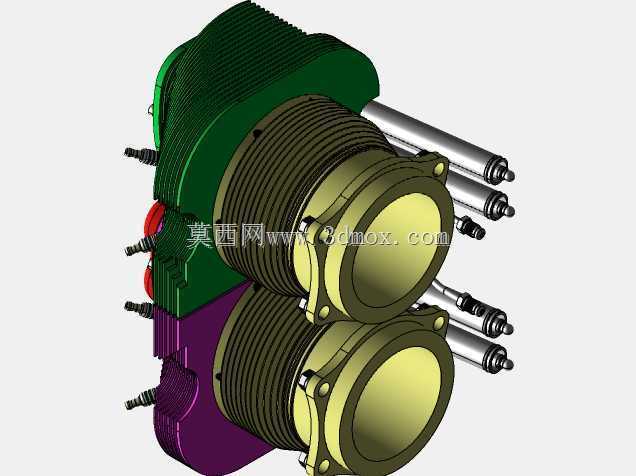

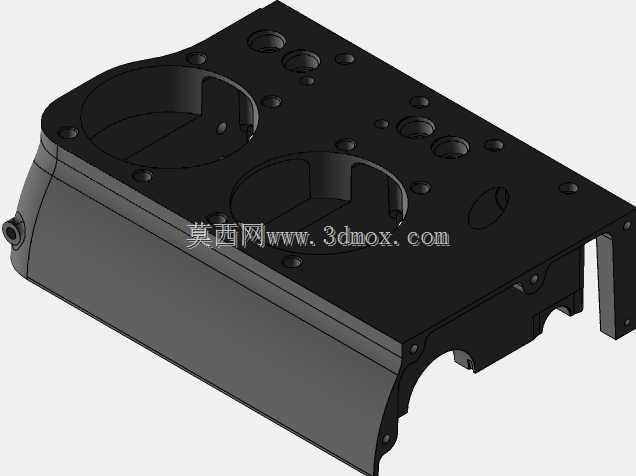

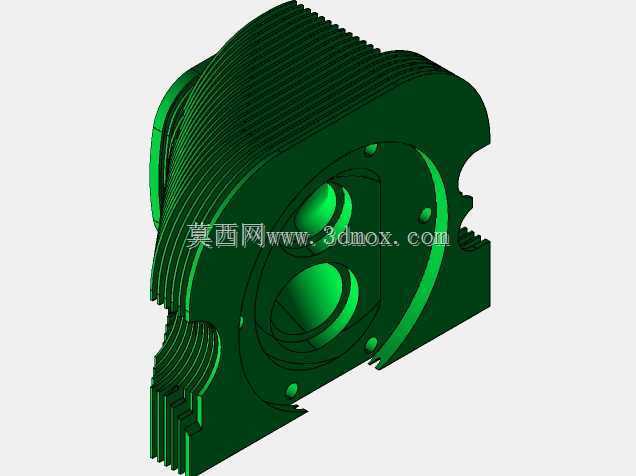

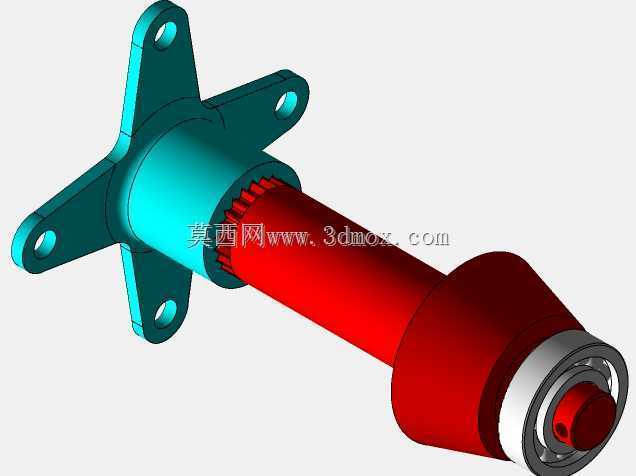

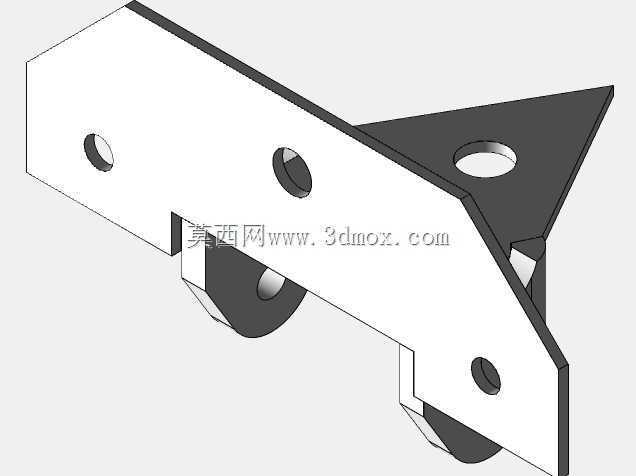

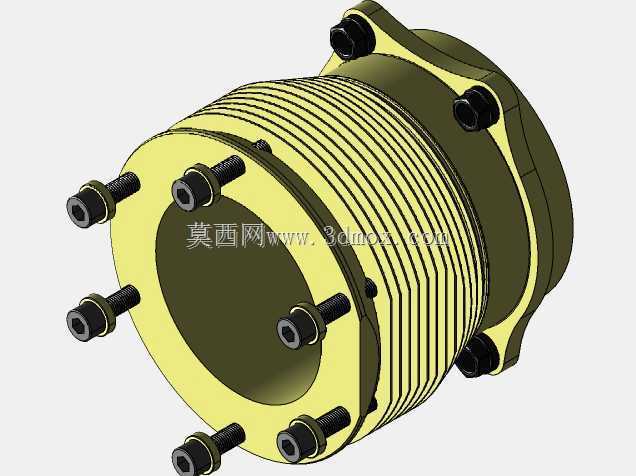

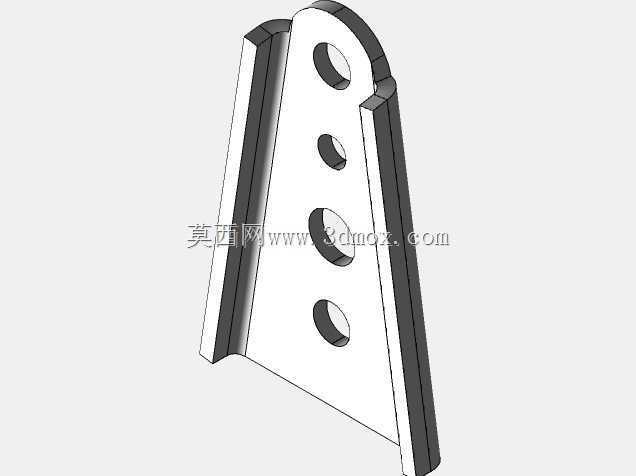

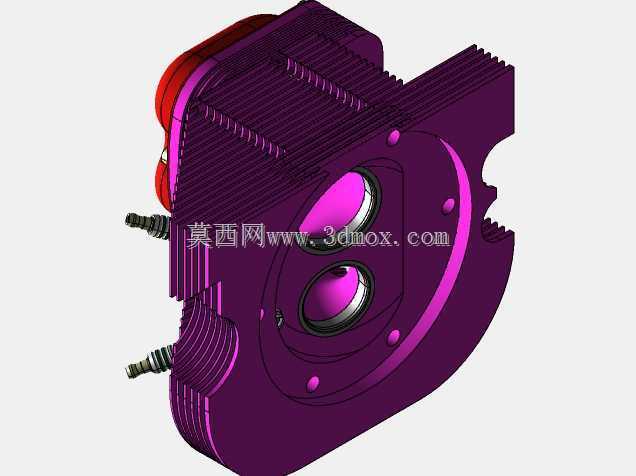

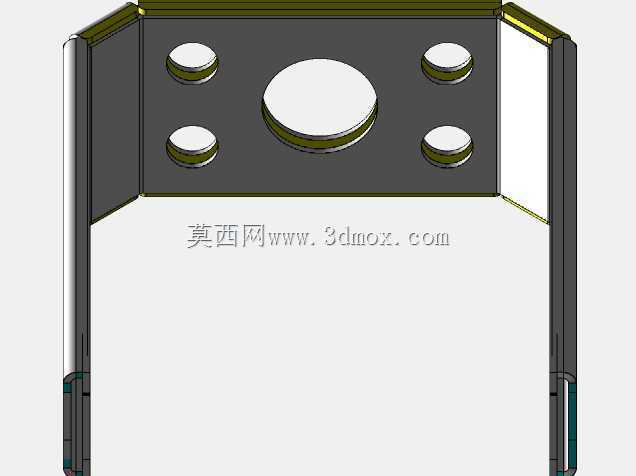

　　对于对载荷斤斤计较的航空场景来说，这一布局的优势十分突出。风冷结构的设计核心在于缸体散热鳍片的参数匹配，建模过程中需要严格对应不同气缸位置的迎风流量差异，调整鳍片的间距、高度以及倾斜角度，处于正面迎风区的气缸鳍片间距可以适当收窄，增加有效散热面积，而处于气流尾迹区的气缸则需要适当放大鳍片间距，避免散热死角导致的局部热负荷过高，同时缸头部位的散热鳍片需要结合气门、火花塞的安装位置做避让设计，保证散热结构不影响核心部件的装拆维护。整机的安装边界设计需要兼顾飞行器引擎架的通用适配性，曲轴输出端的法兰接口尺寸匹配主流航空螺旋桨的安装孔位，不需要额外设计转接法兰即可完成装接，引擎的安装吊点采用对称四点式布局，吊点位置设置在曲轴箱的加强筋位置，

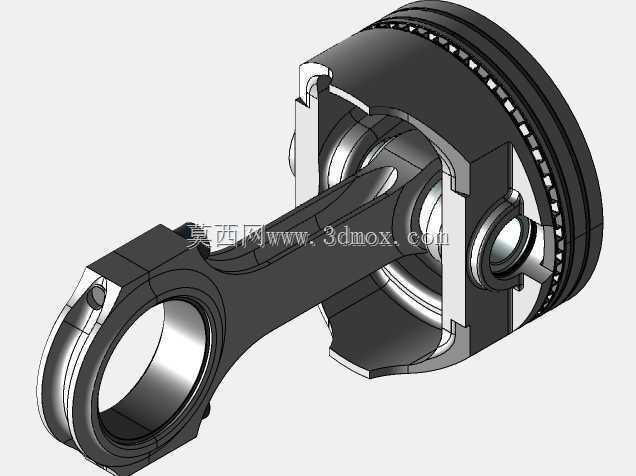

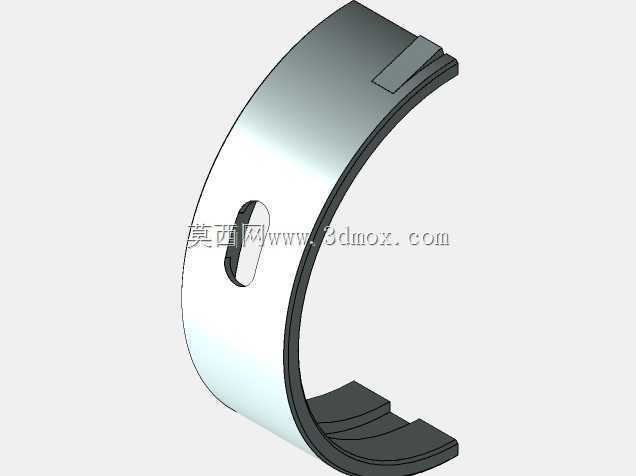

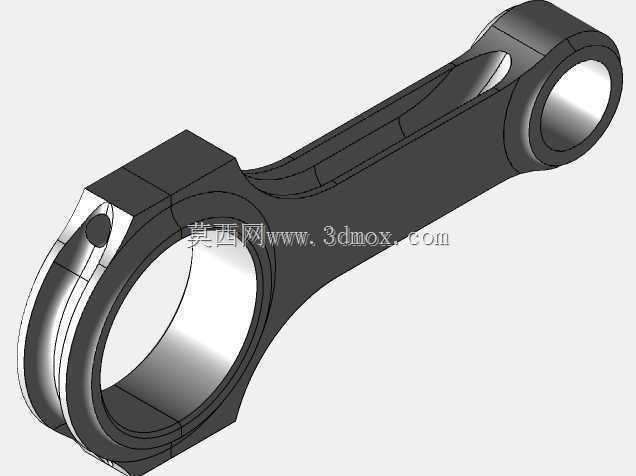

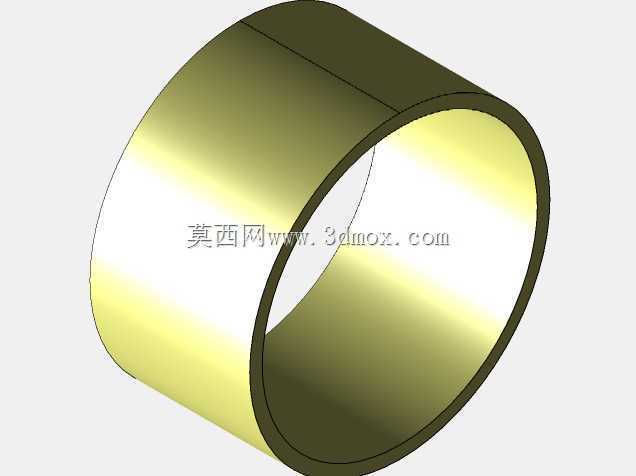

　　避免长期振动导致安装位出现应力开裂，同时吊点的衬套预留了减震胶垫的安装空间，可以过滤引擎运转时的高频振动，避免振动传递到机身结构影响航电设备的正常工作。从实际使用场景的适配来看，这类风冷发动机不需要搭载冷却液、散热器、循环水泵等附属部件，整体维护流程大幅简化，外场作业时只需要定期检查火花塞状态、气门间隙以及缸体散热鳍片是否有杂物堵塞即可，不需要频繁检查液路密封性、更换冷却液，尤其适配缺乏专业地面维护条件的野外作业场景。建模过程中对活塞、连杆、曲轴的运动配合间隙做了精准还原，活塞环的安装槽位、连杆大头的轴瓦配合面、曲轴的油道结构都按照实际加工公差做了参数化设计，既可以用于动力系统的结构教学演示，

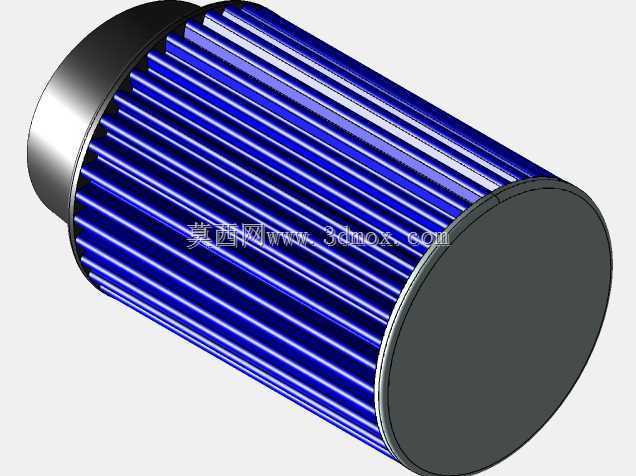

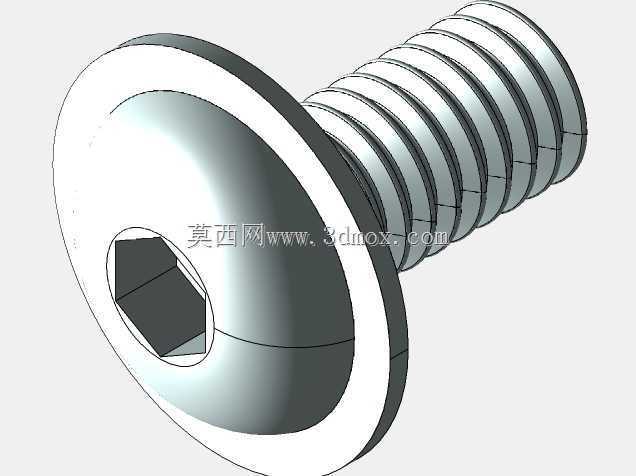

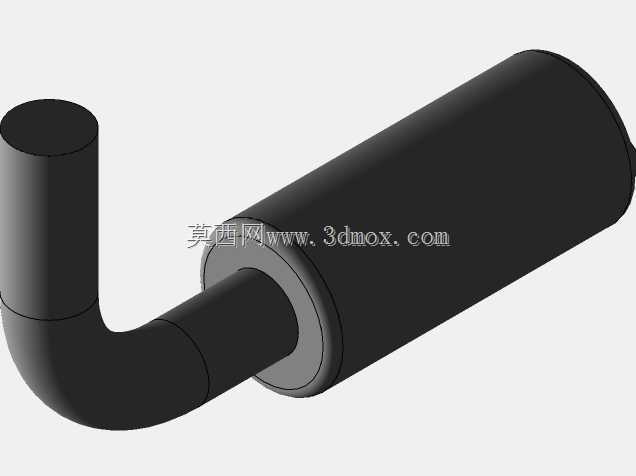

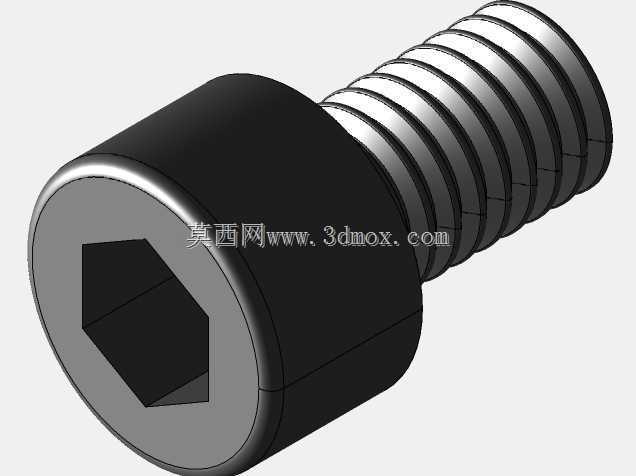

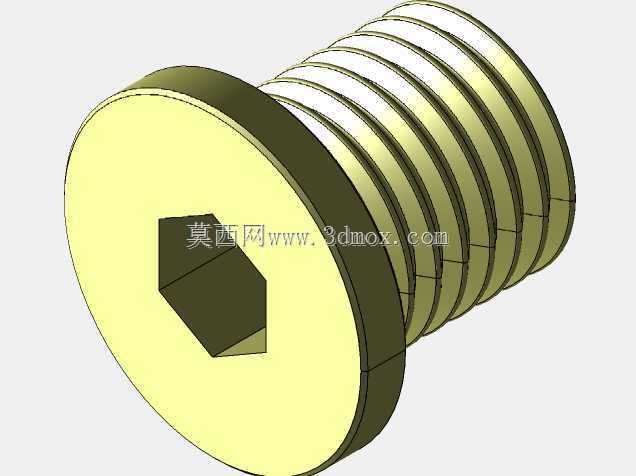

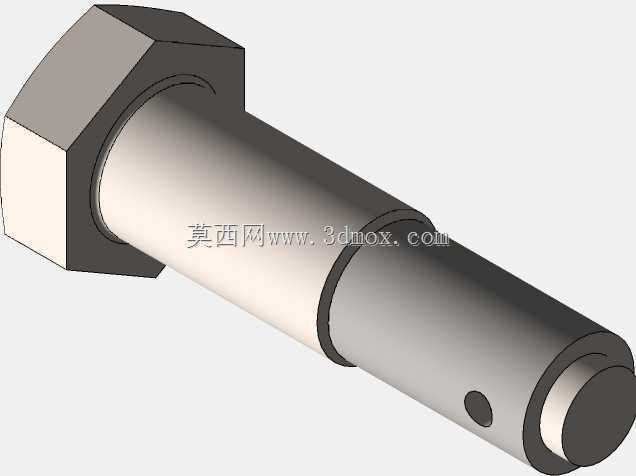

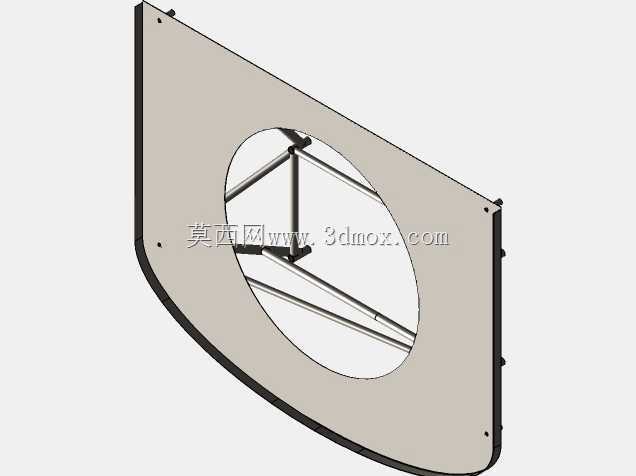

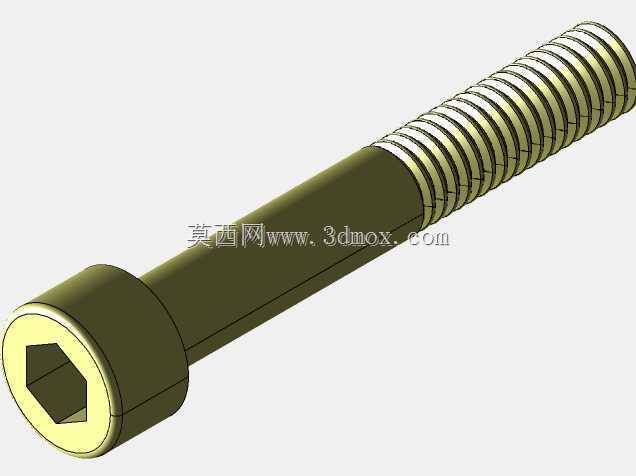

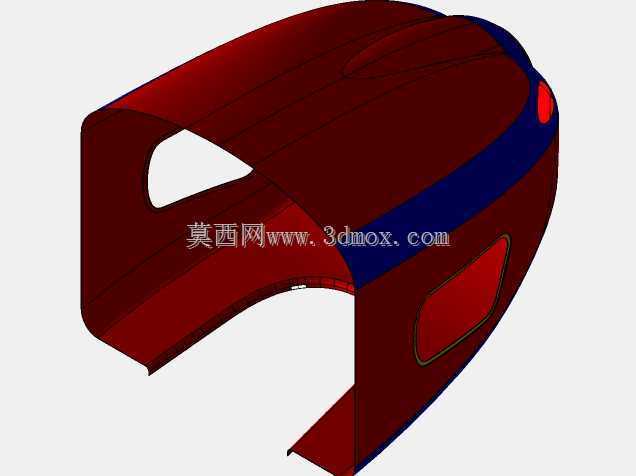

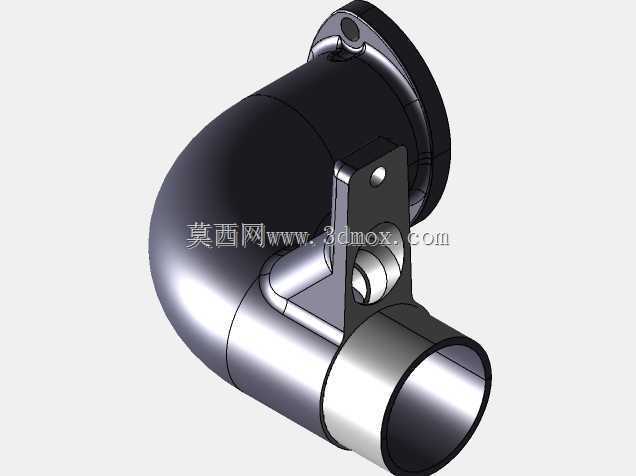

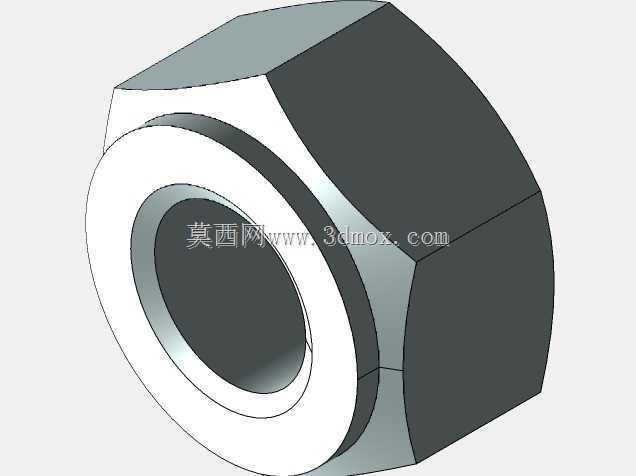

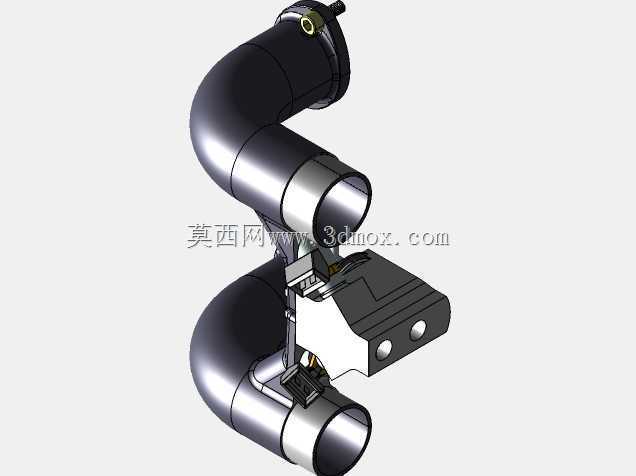

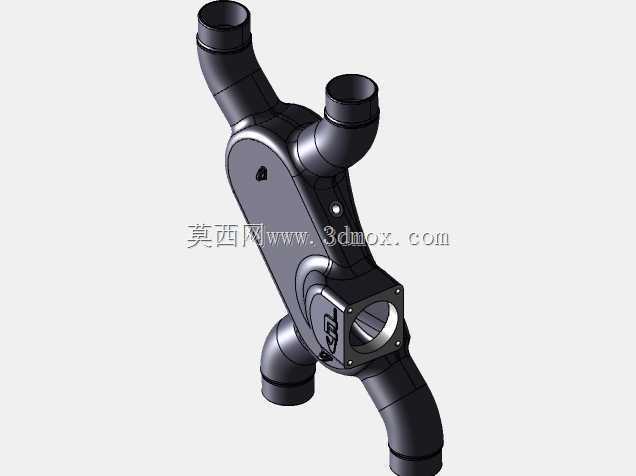

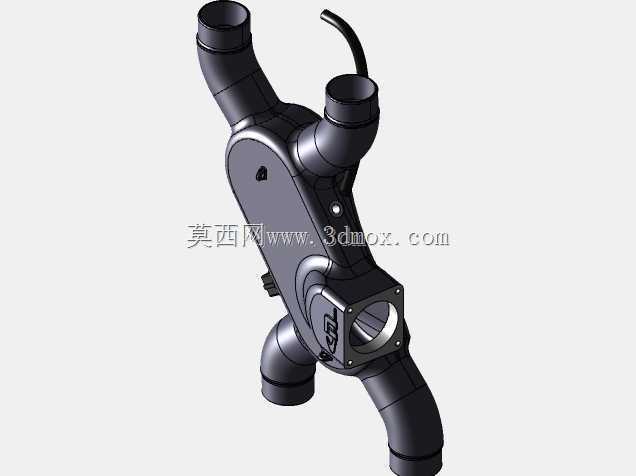

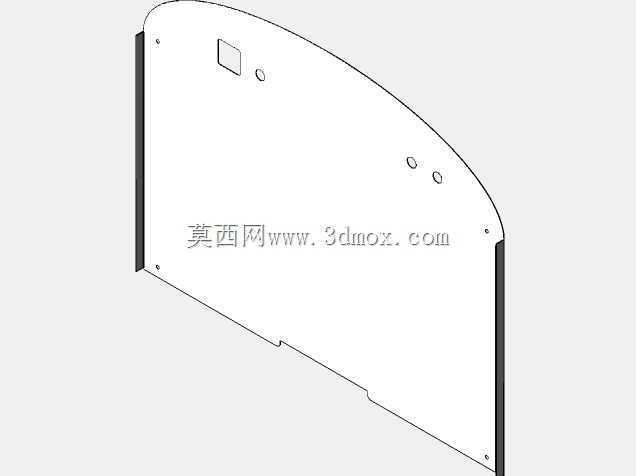

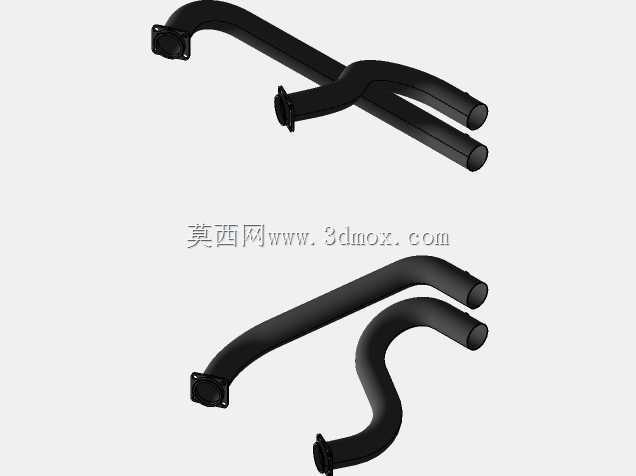

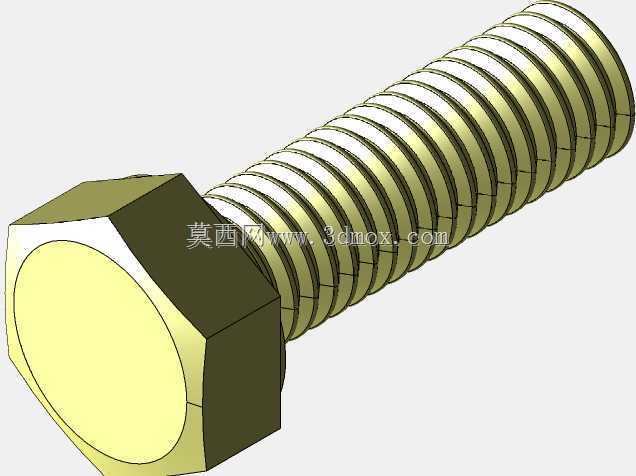

　　也可以作为飞行器动力选型阶段的装配干涉校验参考，在做整机布局设计时，可以直接将模型导入装配环境，核对引擎与机身防火墙、燃油管路、排气系统的位置间隙，避免实际装机时出现结构干涉。进气与排气接口的布局采用两侧对称设计，进气歧管布置在缸体上方，避开正面迎风的散热气流路径，避免高速飞行时进气压力出现异常波动，排气歧管则从缸体下侧引出，朝向机身侧后方排气，避免高温尾气直接冲刷机身蒙皮或者起落架结构，同时排气接口的法兰尺寸匹配小型航空消音器的安装标准，可以直接对接配套的排气降噪部件，满足通航作业的噪声管控要求。整机的外部轮廓做了圆滑过渡处理，没有突出的尖锐结构，既可以降低飞行过程中的空气阻力，也能避免维护过程中尖锐边角对操作人员造成磕碰损伤，所有外部的紧固件安装位都做了沉台设计，螺栓安装后端面不高出机匣表面，进一步优化整机的气动外形，减少不必要的寄生阻力。
