安费诺26-159-24公头D型连接器结构

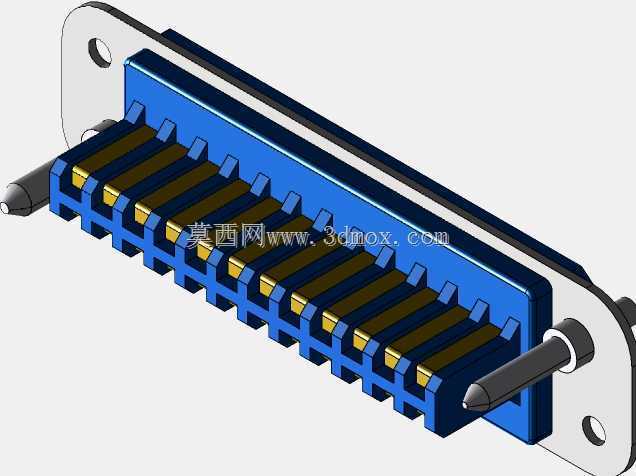

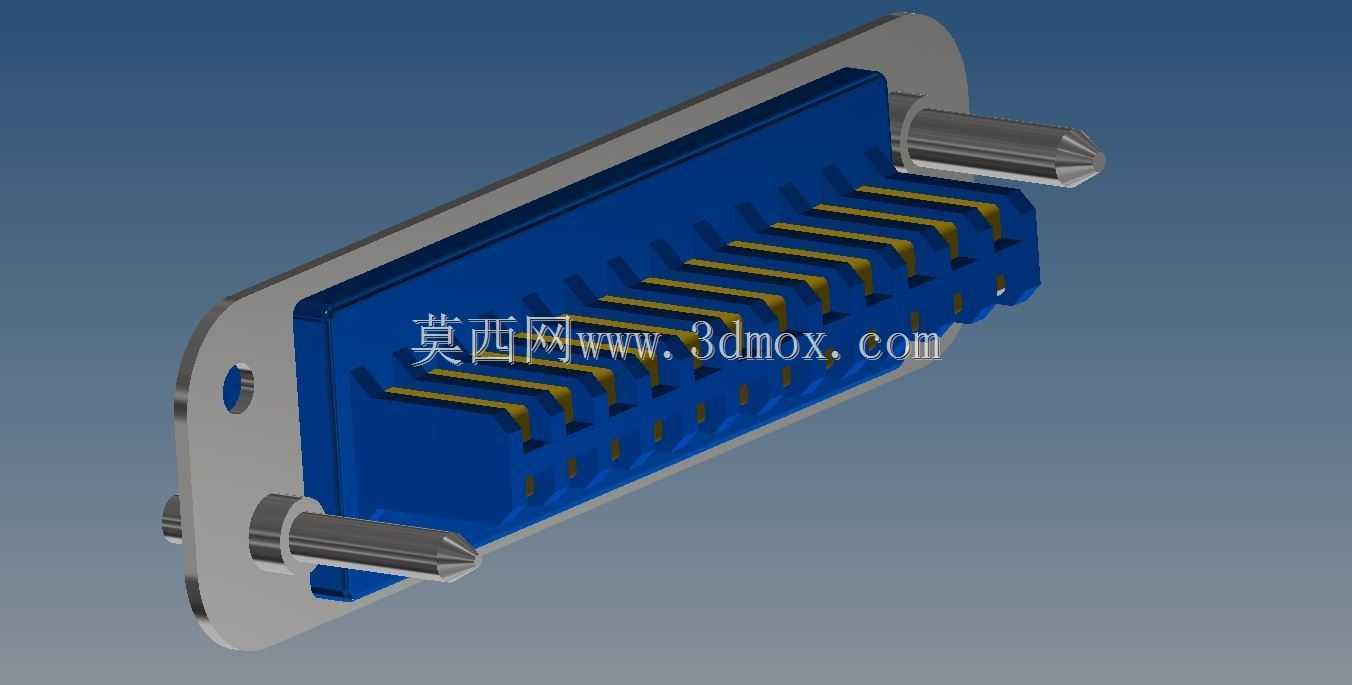

　　在工业电气连接场景中，这类高密度D-sub连接器常被用于多信号并行传输的工位，比如工控机柜内部的板卡互连、测试设备的信号引出端、电力测控装置的外接通讯端口，相比普通接线端子排，它能在极小的安装面内完成数十路信号的稳定对接，大幅压缩设备内部的布线空间。从实际使用角度看，这款公头连接器的金属安装法兰是结构设计的核心受力件，法兰两侧的定位柱与安装孔配合，能在插合过程中抵消公母头对插时的侧向力，避免插针出现弯折偏移，法兰边缘的倒角处理也能让连接器快速嵌入面板开孔，减少装配时的对位调整时间。接触端子采用 staggered 排布方式，每排端子之间保持均匀的绝缘间距，蓝色绝缘基座采用耐温工程塑料注塑成型，不仅能将相邻金属端子完全隔离，

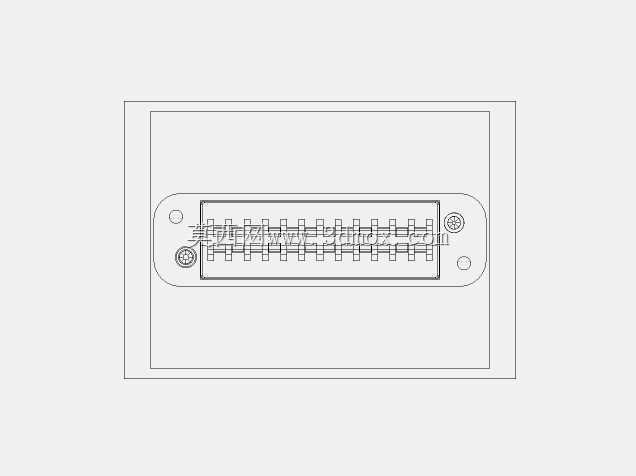

　　避免高压信号下的爬电风险，基座上的端子定位槽还能在插合时引导母端插孔精准对准公针，即使在有振动的工业设备上长期使用，也不会出现端子松脱导致的接触不良。设计这款连接器的三维结构时，首先要确定安装法兰的基准面，所有尺寸都以法兰贴合面板的平面为基准进行标注，两侧的锁紧螺柱长度需要匹配面板厚度与母头连接器的锁紧行程，过长会导致螺柱无法完全拧入母头锁紧件，过短则会让公母头插合后存在间隙，影响信号传输的稳定性。端子的伸出长度需要严格控制，既要保证插合时公针能完全进入母端插孔的接触区，又不能伸出过长导致插合前端子受外力变形，绝缘基座与金属法兰之间采用过盈配合加定位卡点的固定方式，不需要额外螺丝固定就能让两者成为一个整体，减少装配零件数量。

　　从安装边界来看，这款连接器的面板开孔尺寸需要匹配法兰的外形轮廓，开孔周围需要预留至少3mm的平整安装面，保证法兰能完全贴合面板，避免安装后出现倾斜；连接器尾部的接线区域需要预留足够的走线空间，焊接式端子的尾部要留出焊杯操作空间，压接式端子则要预留压接工具的操作间隙，不能让尾部线缆过度弯折，避免长期使用中线芯断裂。在实际选型应用中，这类连接器的接触端子通常镀金处理，能在潮湿、有盐雾的工业环境下保持较低的接触电阻，适合用于信号传输速率不高但对连接可靠性要求高的场景，比如电力变压器的温控信号输出、工业PLC的IO扩展端口连接、老款工控设备的通讯接口扩展，它的多针高密度特性可以替代多组单路连接器，让设备的外部接口更简洁，

　　维护时插拔一次就能完成所有信号的断开与连接，大幅提升设备检修的效率。建模过程中需要注意金属法兰与绝缘基座的配合公差，法兰上的固定孔位要与行业通用的D-sub连接器安装尺寸兼容，这样用户替换同规格连接器时不需要重新加工面板开孔，两侧的锁紧螺柱要与法兰保持垂直，倾斜角度不能超过0.5度，否则公母头对插时会出现螺柱无法对准母端螺母的问题。绝缘基座上的端子孔位同轴度要控制在0.03mm以内，保证每个公针都能垂直伸出基座表面，不会出现个别端子偏斜导致的插合卡滞。另外，金属法兰的边缘做了圆角处理，避免装配时划伤操作人员的手部，也不会割破连接的线缆绝缘层，这些细节设计都是从实际装配和使用场景出发，在保证连接性能的同时提升使用的安全性。
