飞机装配用可伸缩铆钉垫片工装结构

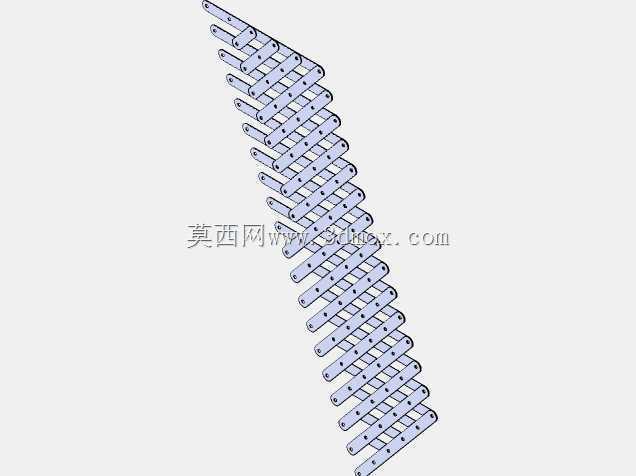

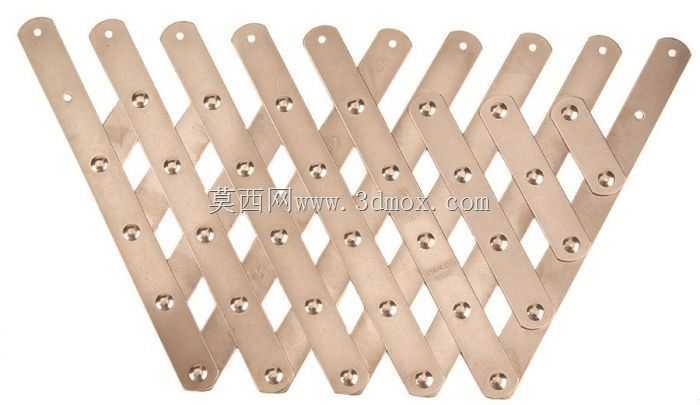

　　在飞机机身铆接装配的现场作业环节，不同框段的蒙皮对接、长桁与蒙皮贴合位置的铆接作业，经常会遇到作业空间受限、铆接点位排布跨度大的问题，传统的单片刚性垫片只能适配固定间距的点位支撑，遇到弧形蒙皮、变间距铆接排孔时，需要反复更换不同规格的垫片，不仅拖慢装配节拍，还容易因为垫片贴合度不足导致铆接后蒙皮出现凹痕、应力集中的问题。这套可伸缩的铆钉垫片结构，正是针对航空装配现场的这类痛点设计，整体采用多组交叉铰接的金属条片组合而成，每根条片上预制了对应铆接点位的避让孔与支撑面，铰接点采用标准铆钉作为转轴，让整个结构可以像伸缩栅栏一样自由调整展开的跨度与整体弧度。

　　从实际使用场景来看，当作业人员面对机身蒙皮的弧形铆接排时，只需要拉伸或收拢这套垫片结构，就能快速适配不同间距的铆接孔位，每一个条片上的支撑面都能精准贴合在铆钉的压紧区域，避免铆接过程中铆枪的压力直接作用在蒙皮表面造成局部变形。结构上的每一个铰接点位都做了间隙配合处理，既保证伸缩调整时的顺滑度，又不会因为间隙过大导致支撑时出现晃动，条片的厚度经过反复校核，刚好匹配航空铆钉的压紧行程，不会因为垫片过厚导致铆钉墩头成型不足，也不会因为垫片过薄失去支撑防护的作用。

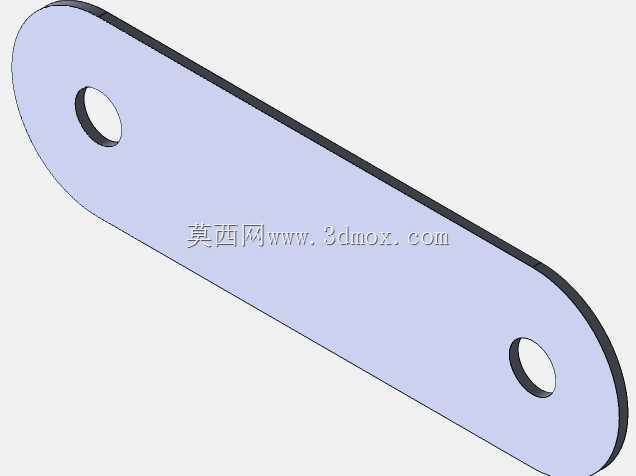

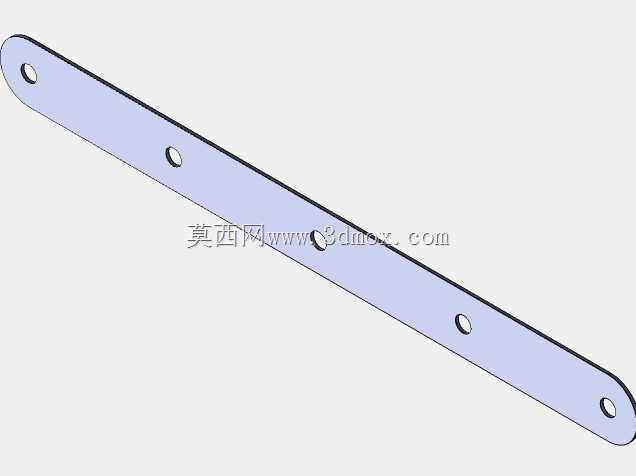

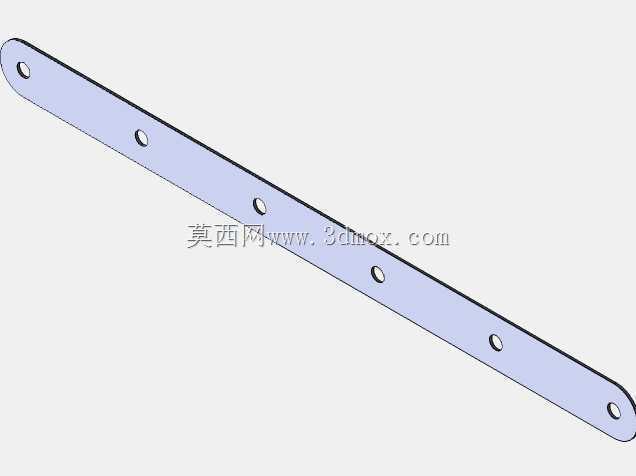

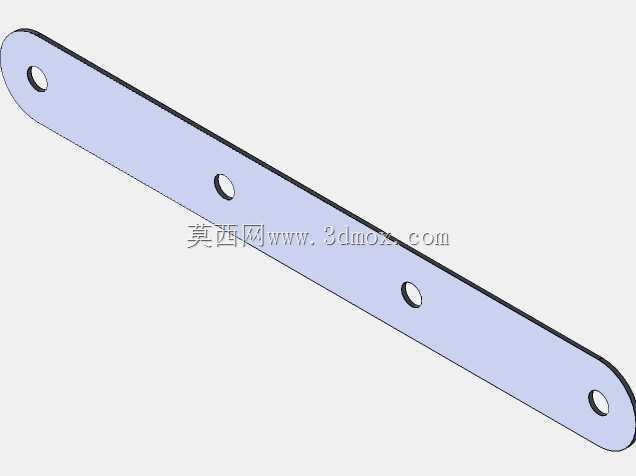

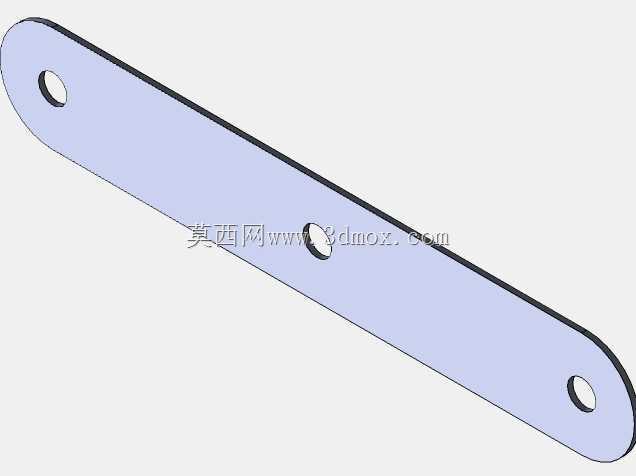

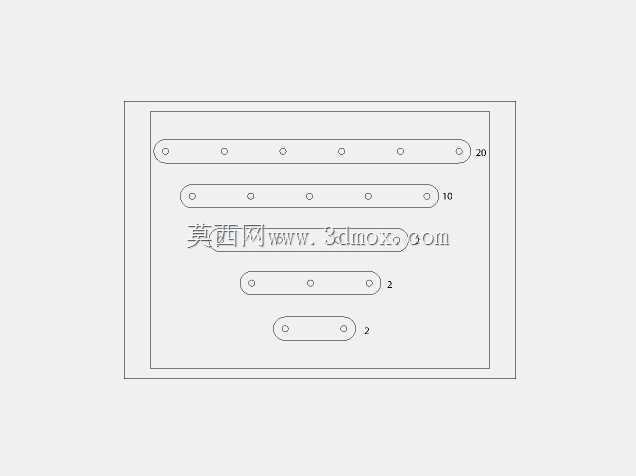

　　设计过程中首先考虑的是航空装配现场的操作便捷性，整体结构没有多余的锁紧零件，调整到对应跨度后依靠铰接点的阻尼就能保持当前形态，作业人员单手就能完成位置调整与对位，不需要额外的工具辅助。条片上的铆接避让孔采用统一的孔径规格，适配飞机装配中最常用的几种实心铆钉尺寸，孔位边缘做了倒角处理，避免刮伤蒙皮表面的阳极氧化层。整个结构完全展开时可以覆盖近一米长度的铆接排，完全收拢后体积很小，可以直接放进工装腰包随身携带，不会占用作业台的多余空间。

　　从安装边界来看，这套垫片结构的最小收拢宽度不超过单根条片的宽度，可以深入到机翼与机身对接的狭窄缝隙内完成支撑作业，展开时每个铰接点的转动角度经过限位设计，最大展开弧度可以匹配机身前段的蒙皮曲率，不会因为过度展开导致结构卡死。条片的材质选用与飞机蒙皮电位接近的金属材料，避免在接触过程中产生电偶腐蚀，表面做了钝化处理，长期在装配车间的环境中使用也不会出现锈蚀掉屑的问题，防止多余物残留在飞机结构内部造成安全隐患。

　　在实际的铆接作业流程中，这套垫片可以配合顶铁共同使用，垫片贴在蒙皮外侧的铆钉头位置，顶铁在内侧顶住铆钉杆，铆枪完成铆接作业时，垫片的多点支撑可以让蒙皮受力更均匀，尤其是在长排铆钉的连续铆接作业中，不需要反复挪动单个垫片，只需要顺着铆接顺序逐步移动整个伸缩结构，就能完成整排铆钉的作业支撑，相比传统的单片垫片作业效率可以提升三倍以上。同时结构本身的铰接设计经过疲劳强度校核，能够承受上万次铆接作业的振动与压力冲击，不会出现铰接点松动、条片变形的问题，日常维护只需要定期在铰接点滴少量润滑油就能保持操作顺滑，不需要复杂的保养流程。针对不同机型的铆接需求，还可以通过增减条片的数量来调整整体的展开长度，不需要重新开模制作整套工装，只需要加工对应长度的条片与铰接铆钉就能完成适配，大幅降低了工装的制作成本与交付周期。
