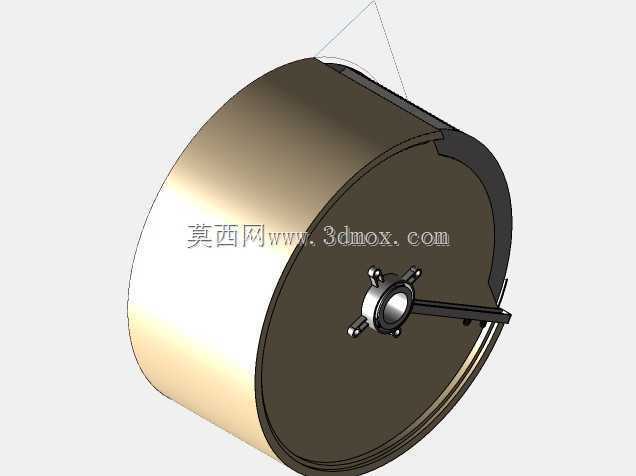

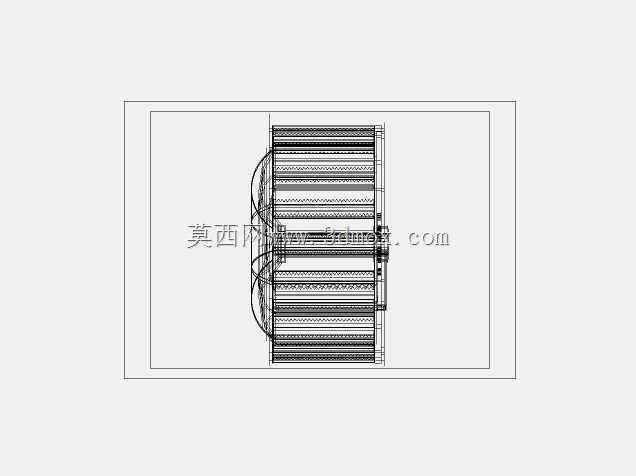

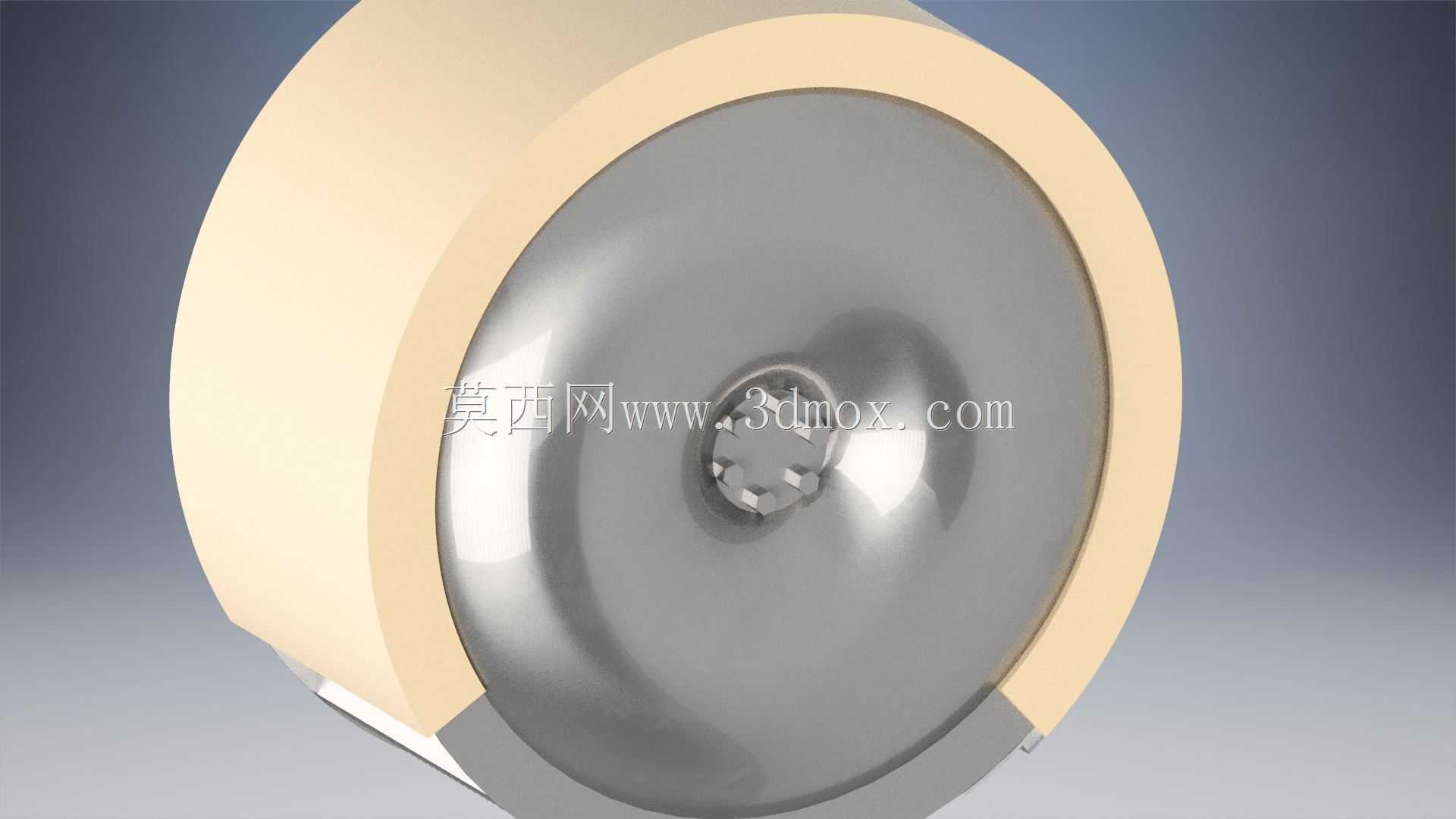

带叶片结构的溜槽式滚筒输送收集装置

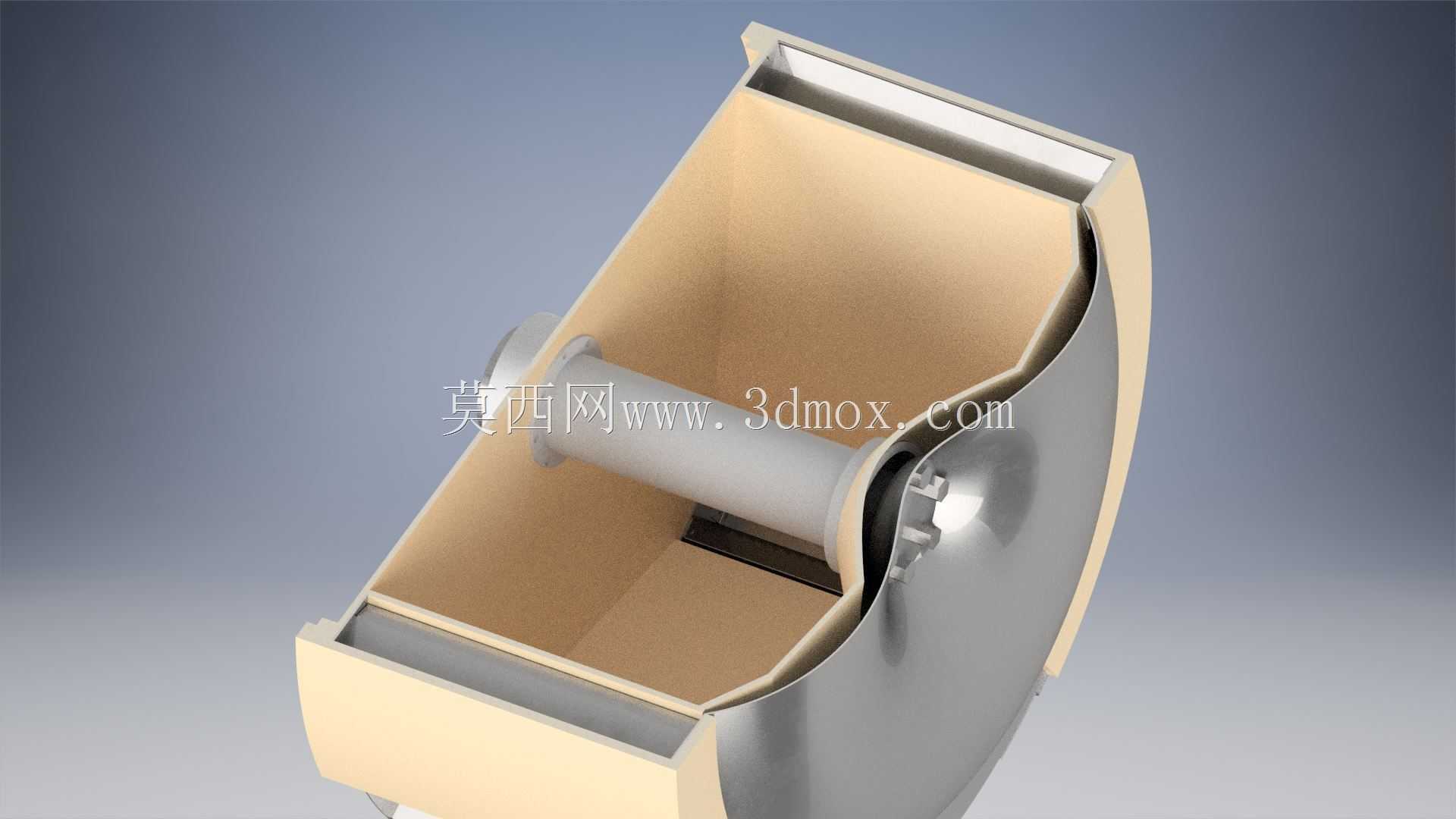

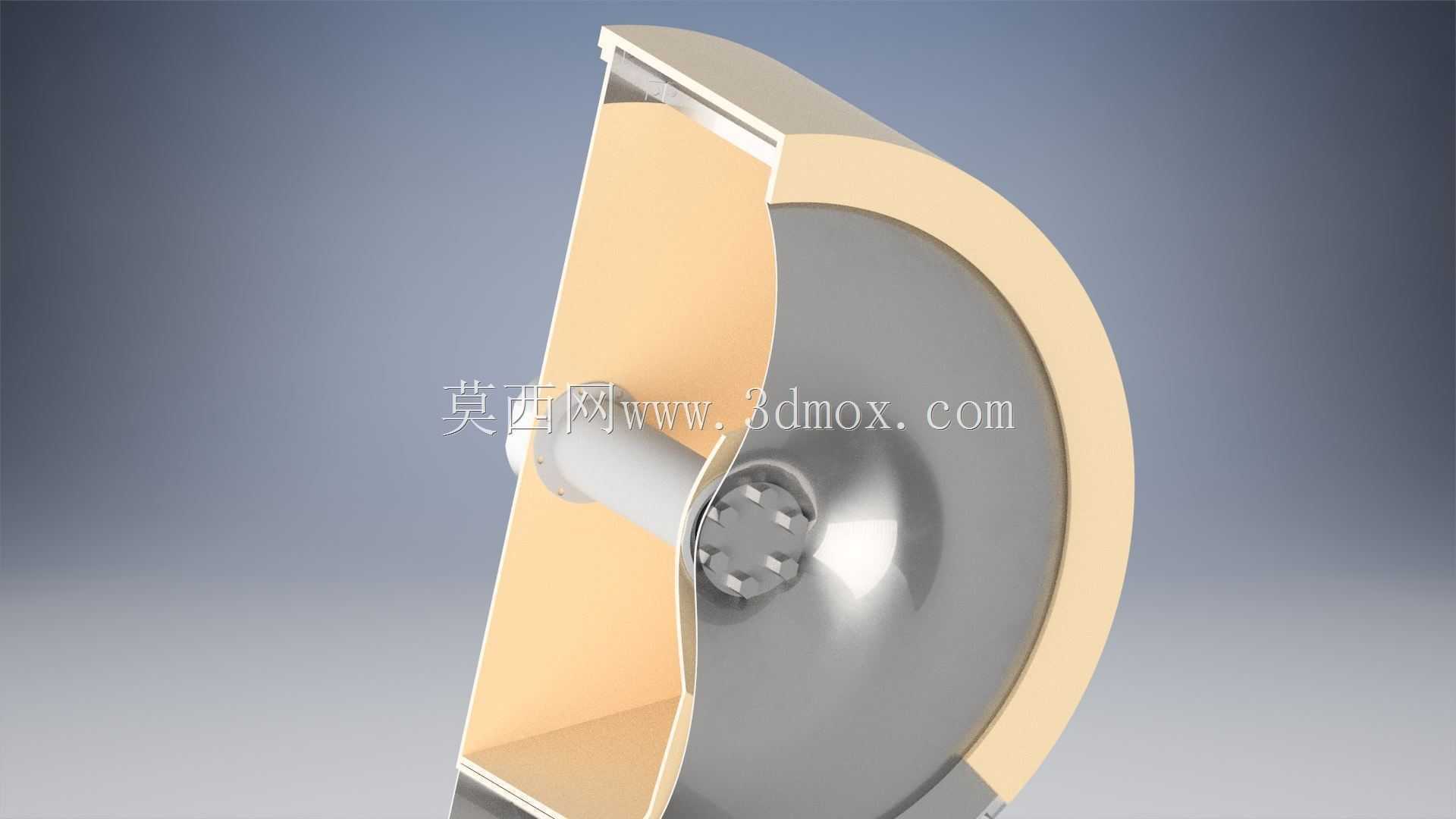

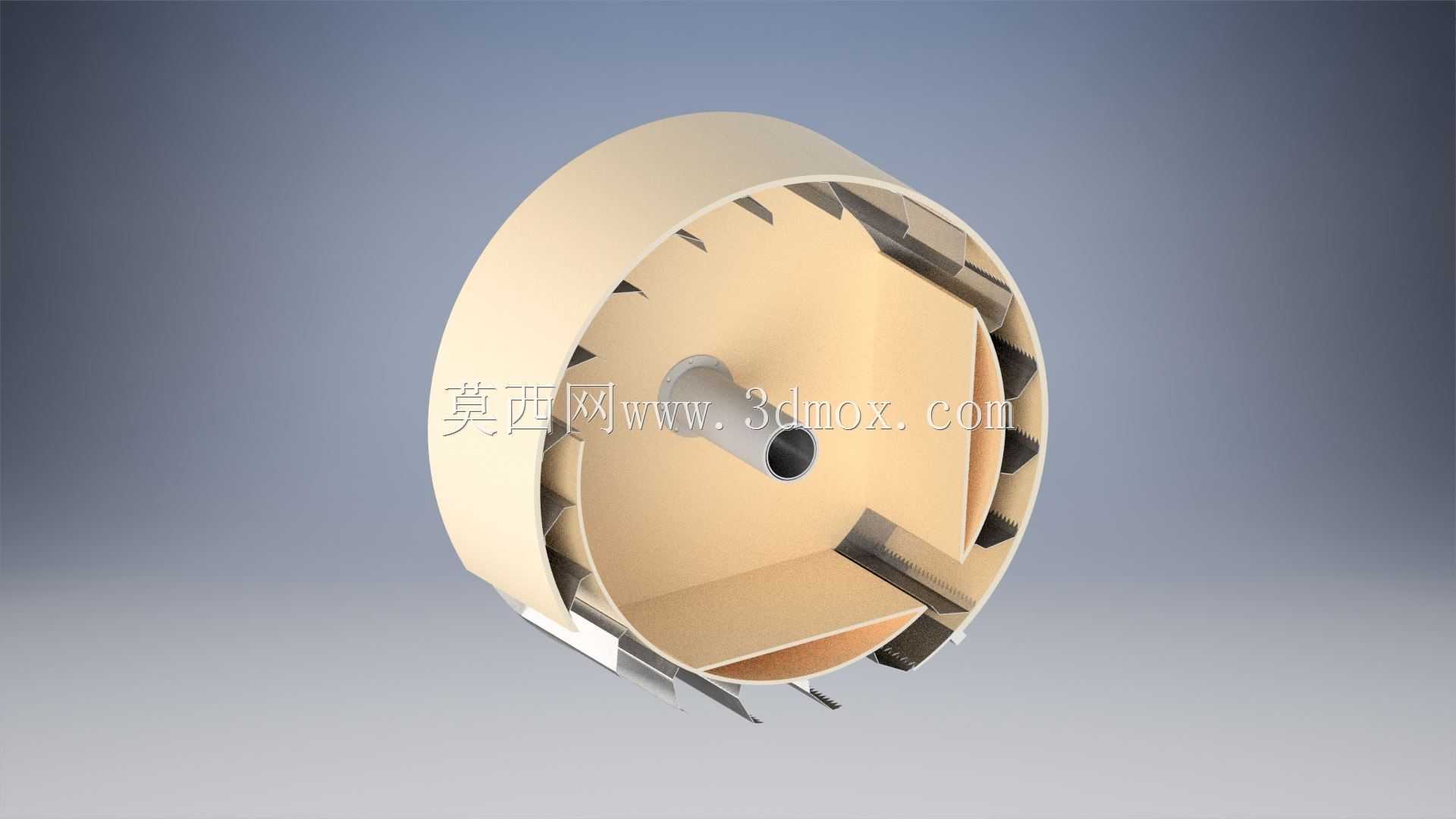

　　在散料输送、表层物料收集类工况中，这类带叶片的溜槽滚筒常被布置在物料采集末端，承担物料提升、归集与抑尘的核心作用，尤其适配表层松散物料的连续收集作业，比如土壤表层风化层采集、工业散料末端归集场景，能在无额外负压除尘配置的前提下，靠自身结构实现粉尘的原位控制，避免作业过程中扬尘扩散。从结构功能逻辑来看，滚筒内置的不锈钢叶片与HDPE材质溜槽槽体采用反向受力设计，叶片运转过程中对槽体施加的作用力会被槽体结构反向抵消，整个滚筒运转时不会对安装基座产生额外的反作用扭矩，能大幅降低安装支架的结构强度要求，减少配套支撑件的材料投入。叶片安装边缘特意嵌入溜槽内的风化层接触区以下，运转时扬起的细颗粒会被直接约束在溜槽、叶片与收集室形成的封闭腔体内，

　　不会向外逸散，从结构根源上控制粉尘扩散，不需要额外配置喷淋或负压除尘组件，简化了整套收集系统的配置。叶片选用不锈钢材质加工，本身具备优秀的耐磨性能，与HDPE槽体之间预留1mm的均匀间隙，作业过程中细颗粒物料会自然填充进该间隙，在HDPE槽体内壁形成一层均匀的耐磨物料保护层，避免HDPE槽体被物料直接冲刷磨损，大幅延长槽体的使用寿命。滚筒内部的物料填充率设计为90%，额定工作转速设定为20rpm，整体转动部件质量控制在5公斤级别，转动惯量小，驱动端不需要配置大扭矩动力源，普通小功率减速电机即可驱动。在清空滚筒内部积存物料时，需要将滚筒整体抬升30度倾角，让溜槽的出料口处于整个滚筒的最低位置，此时驱动叶轮反向旋转，

　　滚筒侧壁与水平面形成40度夹角，该角度大于常规风化层散料的安息角，积存的物料会在重力与叶片反向推送的双重作用下平稳排出，不会出现物料卡滞、结团堵料的情况；如果处理的物料湿度偏大、容易结团，可在出料口上方额外加装反向驱动的搅拌叶片，打散结团物料保证出料顺畅。叶轮部分采用铆接拼接结构，长期运转出现叶片磨损后，可以单独更换磨损的叶片模块，不需要整体更换滚筒，降低后期维护成本。收集室与外部安装臂之间采用自攻螺钉连接，轮毂部分通过收集室上的螺栓孔固定在安装臂上，安装定位简单，不需要复杂的对位工装。当设备处于停机静止状态时，叶片与溜槽形成的封闭结构可以兜住内部积存的物料，即使在零重力特殊工况下，物料也不会从滚筒内洒落，

　　适配特殊作业场景的使用需求。滚筒的有效容积设计为20升，当内部物料装满到额定容量后，只需要让滚筒连续旋转4圈即可完成全部物料的排空作业，排空效率高，不会有大量物料残存在腔体内。从安装边界来看，滚筒为圆柱形回转结构，安装时需要预留足够的回转空间，抬升清空时的30度倾角需要在安装支架的转动副设计时提前考虑，保证抬升动作不会与周边设备产生干涉；叶片与槽体之间的1mm间隙在装配时需要严格保证周向均匀，避免局部间隙过小出现叶片刮蹭槽体的情况，也防止间隙过大导致粉尘从间隙处逸散，影响抑尘效果。
