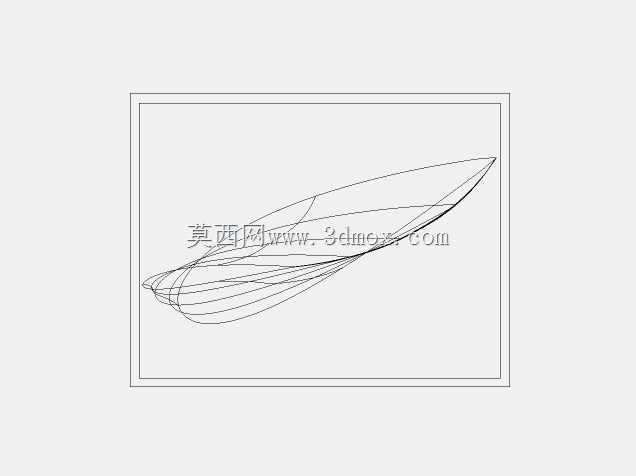

航空翼型曲面结构三维设计数模

　　做航空相关流体结构设计快十二年，经手的翼型数模没有一百也有八十，这次的翼型曲面数模，是针对低速通用航空场景优化的剖面结构，和市面上常见的标准翼型库文件不同，整个曲面的曲率过渡做了针对性的工程调整，不是直接拿理论坐标点云拼接出来的粗糙曲面。先从实际应用场景说，这类翼型剖面不光用在固定翼无人机、轻型运动飞机的机翼设计上，小型风力发电机的叶片截面、高速轨道车辆的受电弓导流结构、甚至部分工业冷却塔的风机叶片，都会用到同逻辑的翼型剖面设计，很多刚入行的工程师总觉得翼型就是航空领域专属，其实只要涉及到气流绕流升阻比优化的结构件，都绕不开翼型剖面的选型与二次设计。

　　再讲实际用途，这个翼型数模的核心作用，是给结构设计阶段的工程师提供可直接编辑的曲面基准，不用再从公开的翼型坐标手册里逐点导入样条曲线，省掉了前期坐标点校核、曲线光顺的大量重复工作。很多新手做翼型设计容易踩的坑，就是直接把理论坐标点连成样条就开始做后续结构，忽略了实际加工时的曲面连续性要求，最后做出来的模具分型面出现曲率突变，要么是风洞测试时升阻比和理论值偏差超过15%，要么是复合材料铺层时出现褶皱，直接报废整个构件。这个数模在设计时就把曲面的G2连续性做了全剖面校验，从翼型前缘的驻点区域到后缘的尾迹区，每一段曲率的变化率都控制在工程允许的阈值内，前缘半径的取值兼顾了低速大迎角下的气流分离抑制和加工时的刀具可达性，不会出现前缘半径过小导致的铺层难度陡增，也不会因为半径过大牺牲巡航状态下的升阻比。

　　说回设计思路，整个翼型的厚度分布没有照搬经典NACA翼型的厚度公式，而是针对国内通用航空常用的飞行速度区间做了优化，最大厚度位置相对弦长的位置向后调整了3%左右，这样一来机翼内部的结构件布置空间更充裕，能容纳下机翼油箱、舵机连杆、航电线路这些内置构件，不用为了塞下内部零件额外加厚翼型破坏气动外形。很多人做翼型设计只看气动参数，完全不考虑后续结构布置的安装边界，最后数模导到结构部门才发现内部空间连最细的连杆都塞不下，又要回头改气动外形，来回反复浪费项目周期。这个数模在设计初期就同步考虑了内部结构的安装边界，翼型上下表面之间的最小净空在任意弦向位置都能满足1.5mm壁厚加内部加强筋的布置要求，后缘的厚度也没有做理论上的锐边处理，而是保留了0.8mm的实体厚度，既不会对气动效率产生可测量的影响，也能避免加工和运输过程中后缘出现磕碰变形。

　　外形尺寸方面，这个数模是按单位弦长1000mm做的参数化建模，工程师可以根据自己的项目需求直接缩放弦长，不用重新调整曲面的曲率关系，缩放之后整个翼型的相对厚度、弯度分布都不会出现畸变。安装边界上，翼型的根部连接面做了平面基准预留，和机翼主梁的连接位置留足了紧固件的布置空间，上下翼面的连接孔位区域曲面做了局部平面化处理，不用后续设计时再额外做补面操作，能直接在这个基准上布置连接角盒、紧固件孔位。另外要提的是，很多翼型数模在做弯度设计时只考虑设计迎角下的升力系数，忽略了失速迎角下的气流分离特性，这个翼型的上表面压强梯度做了平缓处理，能延缓大迎角下的气流分离，提升低速飞行时的操纵安全性，不管是做航模级别的小尺寸构件，还是载人轻型飞机的机翼结构，这个数模的曲面精度都能满足前期方案设计、仿真分析、甚至模具加工的要求，不用再做额外的曲面修复工作。平时做项目的时候，最怕拿到的数模是碎面拼成的，导到CAE软件里做网格划分要花好几天时间补面，这个数模是单一整曲面构建的，不管是导到流体仿真软件算升阻特性，还是导到结构软件做强度校核，都能直接生成高质量的网格，能省掉大量前处理的时间。
