无人机45度角天线摄像头安装固定支架

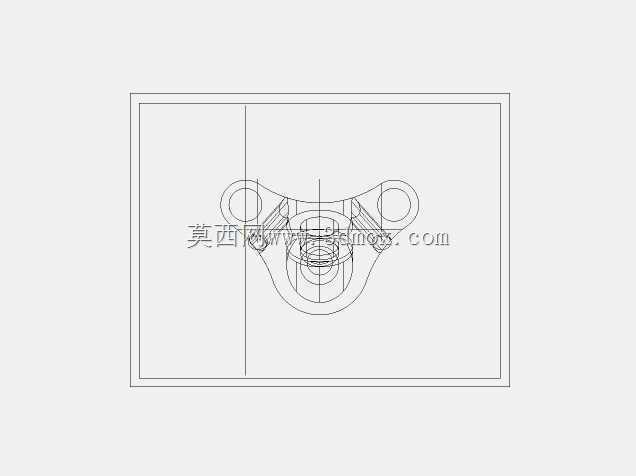

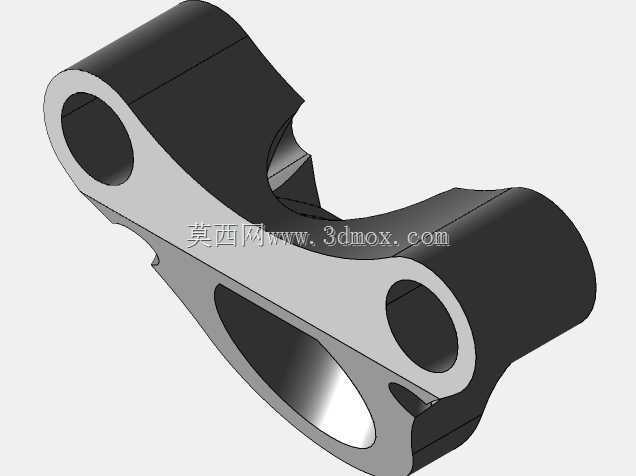

　　在小型多旋翼无人机的机载设备改装与集成作业中，天线与外置摄像头的安装角度、固定可靠性一直是影响整机作业表现的核心细节。不少航拍、测绘类无人机在出厂时的机载设备安装位为水平或垂直基准设计，当作业场景需要天线保持45度仰角以优化信号收发增益，或是外置摄像头需要倾斜45度获取斜向取景视角时，常规的直角安装座无法满足角度匹配需求，强行通过绑带、双面胶固定不仅会在飞行振动中出现角度偏移，还可能因为突出的固定结构增加风阻，甚至在起降剐蹭时造成设备脱落。这款45度倾斜式安装支架正是针对这类实际装机痛点开发的结构件，整体采用一体化弯折成型的结构设计，主体为连续的变截面弧形过渡结构，没有多余的拼接接缝，

　　从根源上避免了装配式支架在长期振动下出现的连接松动问题。支架两端设置的同轴通孔为安装基准孔，孔径匹配无人机机架常用的碳管直径与标准紧固件规格，安装时可直接通过贯穿螺栓将支架两端固定在机架的对应安装点位上，不需要额外加工转接板，也不用对原有机架结构做打孔、切削等破坏性改装，能最大程度保留原有机架的结构强度。支架中部的45度倾斜安装面经过平面度校准，平面公差控制在装机适配范围内，天线底座或是摄像头模组可以直接贴合在该安装面上，通过预留的小型定位孔完成定位后锁紧固定，安装完成后设备的主轴线刚好与机架水平面呈45度夹角，既能够让全向天线在垂直与水平方向上获得更均衡的信号覆盖范围，减少机身碳板、金属结构件对信号的遮挡，

　　也能让摄像头在不额外增加云台负载的前提下获得固定的斜向取景角度，适合用于固定视角的斜向测绘、巡检作业场景。从安装边界来看，支架整体的外轮廓做了圆弧收边处理，没有尖锐的突出棱角，安装后不会超出无人机机臂的外侧投影范围，能够避免飞行过程中支架剐蹭到障碍物，也不会在折叠机臂的无人机上干涉机臂的折叠收纳动作。支架的截面厚度经过受力校核，在保证整体刚度的前提下尽可能做了轻量化挖除设计，中部的镂空区域既能够减少结构本身的重量，降低无人机的整机负载，也能让飞行时的气流从镂空处穿过，减少支架带来的风阻与紊流影响，避免紊流冲击到附近的飞控传感器导致飞行姿态波动。在实际装机测试场景中，

　　这款支架适配多数轴距在250mm到450mm之间的中小型多旋翼无人机，不管是用于改装数传天线、图传天线的倾斜安装，还是固定小型FPV摄像头、外置光敏传感器，都能保持稳定的安装姿态，在无人机做急停、转向、升降等大机动动作时，支架本身不会出现形变，固定在上面的设备也不会出现角度偏移，相比3D打印的塑料支架，这种一体化结构的抗振动、抗冲击性能更强，能够适应户外巡检、航拍作业中遇到的复杂气流、温差变化等工况，不会因为低温、长期紫外线照射出现材质脆化的问题。设计过程中特意规避了常规直角支架的应力集中问题，所有弯折位置都做了大圆角过渡，在承受设备重量与飞行过载时，应力会沿着弧形的主体结构均匀分散，不会在弯折处出现应力断裂的隐患，两端的安装孔位周边做了局部加厚处理，避免螺栓锁紧时压溃支架的安装面，保证长期反复拆装也不会出现孔位磨损、松动的问题。
