带涵道保护的3D打印四旋翼飞行装置

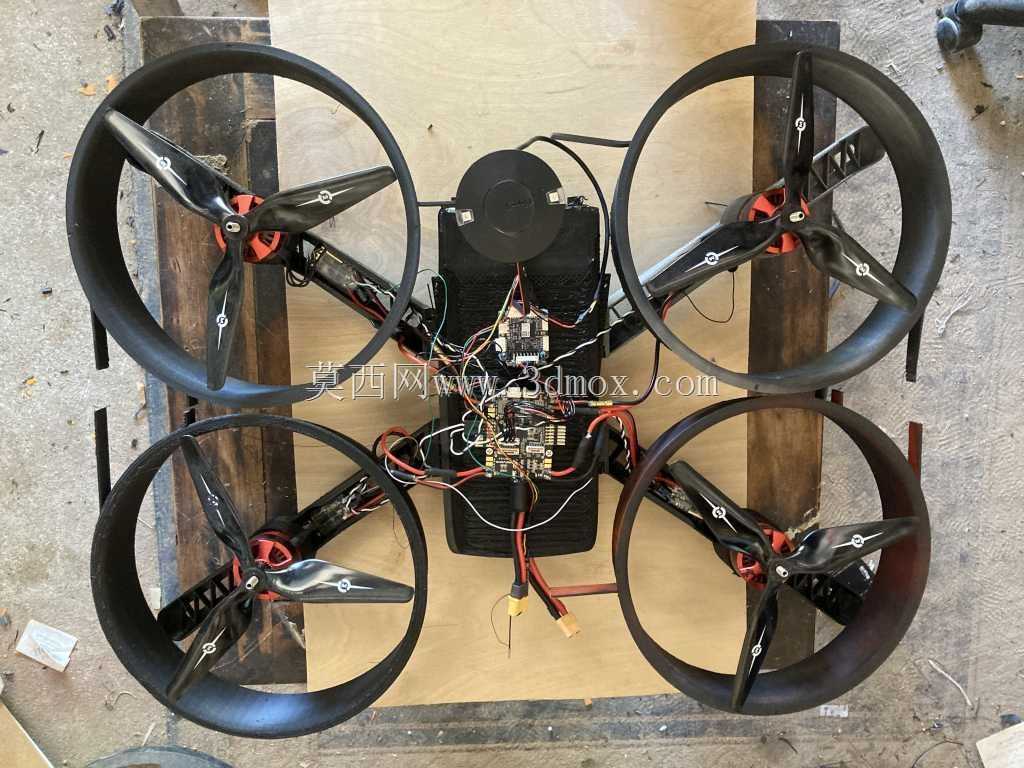

　　这款涵道式四旋翼飞行器的机架主体采用3D打印工艺成型，设计之初就瞄准了狭小空间内的作业需求，区别于常规开放式桨叶的多旋翼机型，每一组动力单元外围都加装了一体式环形涵道保护结构，能在贴近建筑立面、管线、林木等障碍物作业时，避免桨叶直接碰撞外物造成炸机，同时也能降低桨叶切割气流产生的高频噪音，适配厂区巡检、室内空间测绘、近距离安防巡查这类对飞行安全性、噪音控制有要求的场景。从结构布局来看，四个涵道呈十字对称分布在中心飞控舱的四个延伸臂端，机架臂与涵道保护圈采用一体化打印成型，减少了额外的连接紧固件，既降低了整机自重，也避免了飞行过程中连接位松动带来的振动问题。中心舱体采用分层堆叠设计，最上层预留了GPS模块的安装位，

　　模块安装平面与机架水平面保持平行，周边无金属结构遮挡，保证卫星信号接收的稳定性，实现全自动定高、定点悬停以及航线自主飞行功能，无需操作人员全程手动修正飞行姿态，降低了复杂环境下的操作门槛。飞控、电调等核心电子元件集中布置在中心舱的中层区域，布线沿机架臂内侧的预留走线槽排布，避免线材外露被气流吹动或者被桨叶剐蹭，电源接口布置在中心舱下侧靠前位置，采用快插式接头，方便快速更换电池，提升作业续航衔接效率。动力单元匹配三叶螺旋桨，桨叶与涵道内壁的间隙控制在3毫米以内，既避免了飞行过程中桨叶形变蹭到涵道壁，也能利用涵道的气流聚拢效应提升动力效率，相同拉力下比同规格开放式桨叶的功耗降低约8%。涵道外圈的壁厚设置为2.5毫米，

　　采用轻质PLA耗材打印时，单组涵道的重量控制在45克以内，抗冲击强度可以承受1米/s速度下的硬质障碍物碰撞，不会出现碎裂问题。机架下方预留了通用载荷安装位，安装孔位间距兼容常见的微型运动相机、小型气体检测模块、红外测温探头等作业载荷，安装平面的水平度公差控制在0.2毫米以内，避免载荷安装倾斜带来的检测数据偏差或者拍摄画面倾斜问题。整机的安装边界控制在涵道外圈的最大轮廓范围内，横向与纵向的最大尺寸一致，收纳时无需拆卸桨叶即可放入配套的便携防护箱，适合外场作业携带。在飞行动态特性调校上，涵道结构带来的气流阻尼可以提升飞行姿态的稳定性，在3级风的室外环境下，悬停精度可以控制在水平0.3米、垂直0.1米的范围内，满足近距离精细化作业的要求。

　　机架的打印结构做了网格化减重设计，在非受力区域采用蜂窝填充结构，填充率设置为20%，受力的机臂连接位置填充率提升至60%，兼顾结构强度与整机重量，整机不含电池的自重控制在320克左右，搭配3S 1500mAh锂电池时，空载续航可以达到12分钟，搭载100克以内的作业载荷时续航不低于8分钟。电路连接部分，每个电调的信号走线都做了屏蔽处理，避免GPS模块与图传模块的信号互相干扰，电源输入端加装了小型滤波电容，减少电机启停时的电压波动对飞控传感器的影响，保证飞行过程中姿态数据采集的准确性。涵道的进风口边缘做了圆角过渡处理，减少进气紊流，提升动力输出的平顺性，降低飞行过程中的机身振动，提升搭载传感器的采样精度。
