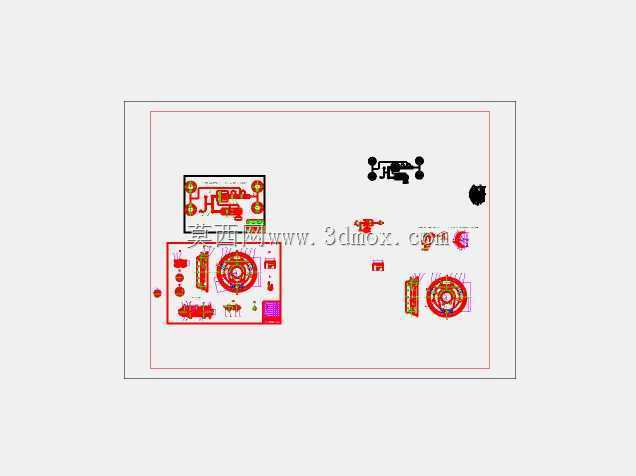

电力变压器绕组铁芯结构工程图纸

　　在城乡配电网改造、工业厂区供电系统搭建、商业楼宇配电房布设这类场景里，电力变压器都是核心的电能转换节点，承担着把高压输电线路的电压调整到终端用电设备适配等级的作用，其内部结构设计的合理性，直接决定了供电稳定性、电能损耗水平以及长期运行的可靠性。这套图纸聚焦变压器内部核心电磁组件的结构排布，从工程落地的角度拆解了绕组、铁芯、绝缘支撑件的相对位置与装配关系，没有冗余的装饰性结构，所有线条都对应实际生产中的加工与装配基准。

　　从实际用途来看，这套结构对应的变压器主要面向10kV及以下电压等级的配电场景，既可以在户外柱上安装场景使用，也能适配户内配电房的固定安装需求，核心功能是通过电磁感应原理实现电压等级转换，同时把一二次侧的电路做电气隔离，避免高压侧故障直接冲击终端用电设备。设计过程中优先考虑了磁路的合理性，铁芯采用叠片式结构排布，图纸上标注的叠片拼接位置特意避开了磁密集中的区域，能有效降低空载运行时的涡流损耗，减少设备长期带电的无用功消耗。绕组部分的排布采用了高低压绕组同轴套装的结构，低压绕组靠近铁芯侧布置，高压绕组套在低压绕组外侧，这种排布方式一方面能缩减整体结构的体积，减少硅钢片与导线的材料消耗，另一方面也能优化绕组间的绝缘距离，让电场分布更均匀，降低局部放电的风险。

　　在安装边界的考量上，图纸里明确标注了各组件的装配公差配合要求，铁芯夹件的安装孔位与外部油箱的固定点位完全对齐，绕组引出线的位置预留了足够的接线操作空间，不管是后续和套管连接还是做绝缘包扎，都不会出现结构干涉的问题。外形尺寸的设计充分考虑了常规配电变压器的油箱内部空间，核心组件的整体长宽高尺寸控制在标准油箱的容纳范围内，不需要额外定制非标的外壳结构，能有效降低生产制造的成本。绝缘结构的设计上，在绕组与铁芯之间、高低压绕组之间都预留了绝缘撑条的安装位置，对应的尺寸标注完全匹配常用的环氧绝缘件规格，生产时不需要单独开模定制绝缘配件，能缩短生产周期。

　　从结构设计的思路来看，整套图纸没有追求过于激进的性能参数，而是优先平衡了生产便利性、运行可靠性与成本控制三者的关系，所有的结构弯折处、拼接处都做了圆角过渡处理，避免生产过程中出现应力集中导致的部件变形，也防止尖角位置引发的电场集中问题。绕组的端部预留了绝缘端圈的安装槽，能在设备遭遇短路冲击时，给绕组提供足够的轴向支撑力，避免绕组受电动力作用发生形变位移。铁芯的接地片位置也在图纸上做了明确标识，确保铁芯运行时能可靠单点接地，避免悬浮电位引发的局部放电问题。

　　在实际工程选型应用中，这套结构对应的变压器可以适配居民小区供电、小型加工厂配电、农村电网升级等多种场景，其结构的通用性较强，对应的生产工艺成熟，不管是批量生产还是单台定制都能快速落地。图纸上的各部件尺寸链经过了完整校核，相邻部件的装配间隙控制在合理范围内，既不会因为间隙过大导致设备运行时出现部件松动异响，也不会因为间隙过小导致装配困难、绝缘件被挤压破损。引出线的排布顺着夹件的走线槽布置，避免引线和铁芯、绕组的尖锐部位直接接触，长期运行时不会因为振动磨损绝缘层，提升了设备的运行寿命。
