脉冲喷射器钣金结构三维设计方案

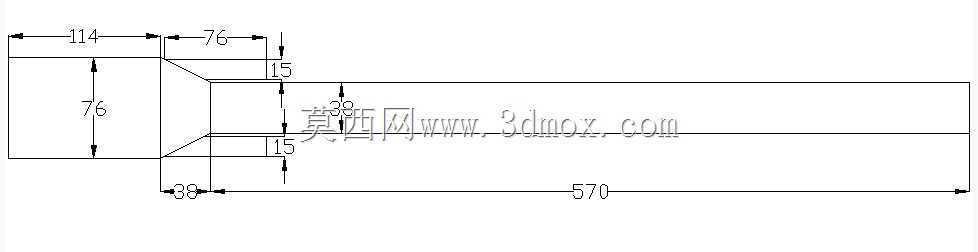

　　在电力系统配套的动力辅助、工业脉冲清灰、小型推力试验场景中，这类脉冲喷射装置是实现瞬时高压气流输出的核心执行部件，不少现场应用里会将其配套在电力变压器周边的除尘辅助回路、小型脉冲动力试验台架上，靠瞬时喷出的高速气流完成积灰吹扫、短时推力输出等作业，相比持续供气的喷射部件，它的脉冲工作模式能耗更低，瞬时输出的气流冲量更集中，不会对周边脆弱的电力元器件造成持续风压损伤。做这个结构的三维设计时，最先要卡准的是安装边界的硬尺寸，整个部件轴向总长度控制在570mm，进气连接端的法兰段宽度为114mm，法兰端的径向总高度是76mm，上下对称分布的连接凸台单边突出15mm，凸台的径向定位尺寸距离中心轴线38mm，喷射段的径向收窄尺寸为76mm，

　　这些尺寸都是对应现场安装位的预留空间来定的，要是尺寸偏个几毫米，要么装不进预留的安装支架，要么和周边的管线、柜体结构产生干涉。设计思路上优先考虑钣金加工的工艺可行性，毕竟这类薄壁喷射结构用钣金折弯焊接成型，比机加工整体切削的成本低六成以上，生产周期也能缩短不少，这里要特别注意钣金折弯的工艺缺口处理，平面图案的弯曲边缘必须在单侧预留1mm的偏移量，这是因为常规三维建模环境里钣金零件的旋转折弯默认最大支持359度的成型运算，要是不做这个偏移，折弯特征会出现建模报错，实际生产里也会因为材料回弹导致拼缝错位，焊接的时候没法保证整个喷射内腔的同轴度，进而影响气流喷出的方向精度。从功能特性来看，这个结构的进气端采用方形法兰连接，

　　和现场的供气管道对接时不需要额外做转接头，法兰上的连接位可以直接适配常规的螺栓紧固，密封面的平整度在建模时就控制在 Ra3.2 的粗糙度对应平面度要求，保证高压脉冲供气时不会出现端面漏气的问题。喷射段采用等径直筒结构，内壁没有多余的凸台或者变径结构，能最大程度减少气流沿程的压力损失，让脉冲阀输出的瞬时高压气可以几乎无损耗地从喷口端喷出，上下对称的凸台结构一方面是作为安装定位的卡位，卡在安装支架的卡槽里防止工作时因为气流反冲出现转动，另一方面也可以作为加强筋，提升薄壁筒体在瞬时高压下的结构强度，避免出现筒体鼓胀变形的问题。实际应用选型的时候，要注意这个结构的安装固定方式，两个凸台的间距是固定的，配套的安装支架卡槽间距要和这个尺寸匹配，

　　轴向的安装空间要预留出至少20mm的装配余量，方便对接进气管路的时候调整密封垫的压缩量，不能硬顶着装，不然长期受脉冲振动的影响，法兰连接位置容易出现密封失效。另外在做结构验证的时候，要重点检查折弯位置的焊缝预留，1mm的偏移量刚好是钣金材料厚度对应的折弯止裂口尺寸，既不会影响折弯后的结构强度，也能避免焊接的时候出现焊穿薄壁的问题，整个喷射筒体的同轴度要控制在1mm以内，不然喷出的气流会出现偏斜，要是用在变压器周边的积灰吹扫场景，偏斜的气流可能吹不到散热片的缝隙里，清灰效果会打折扣，要是用在小型推力试验场景，偏斜的气流会导致推力输出方向和设计轴线出现夹角，影响试验数据的准确性。做三维建模的时候，还要注意把焊接的预留量考虑进去，钣金拼接的位置不要做完全零间隙的配合，预留0.1mm的焊接收缩余量，不然焊接完之后整个筒体的长度会出现缩短，导致总长度尺寸超差，没法满足安装要求。
