喷气发动机涡轮叶片径向结构设计

　　本次呈现的喷气发动机核心涡轮组件结构，在小型航空动力、航模动力改装、微型涡喷教学演示场景中有着明确的落地应用空间。从实际用途来看，该结构是微型涡喷装置中将燃气内能转化为旋转机械能的核心做功部件，直接决定动力输出的扭矩特性与转速响应效率，适配小推力级喷气动力的做功需求，可满足10公斤级推力以内微型动力装置的能量转换要求。

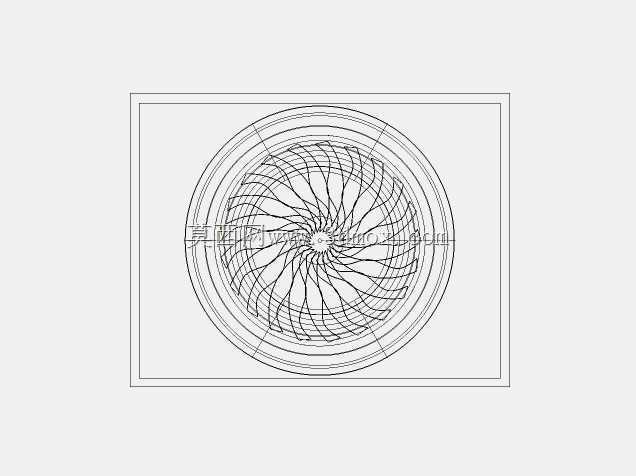

　　从功能特性上看，该涡轮组件采用径向等距排布的弯扭叶片设计，叶片型线沿叶高方向遵循气动载荷分布规律做渐变处理，叶根位置厚度更大以承载高速旋转下的离心拉应力，叶顶位置做薄化处理降低叶尖间隙的漏气损失，相邻叶片间形成的收敛型流道可保证燃气流经时完成膨胀加速，将燃气的压力能与热能平稳转化为驱动叶轮旋转的动能。整体轮盘采用一体化盘式结构，轮缘与叶片衔接位置做圆弧过渡处理，避免应力集中带来的结构失效风险，轮毂中心预留的轴孔可匹配标准直径的动力输出轴，轴孔周边设计有均匀分布的连接孔位，可通过紧固件与压气机端、传动轴系完成刚性连接，保证动力传递过程中的同轴度要求。

　　设计思路上，该结构优先平衡了气动效率与结构强度的矛盾：在气动层面，叶片的安装角沿叶高方向做了针对性扭转，抵消不同半径位置线速度差异带来的气流攻角偏差，保证整个叶高范围内的气流都能以最优攻角进入叶栅通道，减少气流分离带来的流动损失；在结构层面，叶片的弯掠角度经过反复校核，既保证流道的通流面积符合设计流量要求，又能将高速旋转下的叶片振动固有频率避开工作转速区间的共振带，避免运行过程中出现叶片共振断裂的问题。轮盘的厚度从中心向轮缘方向做渐变减薄处理，在保证整体刚度满足要求的前提下尽可能降低旋转件的转动惯量，提升动力响应速度。

　　从安装边界与尺寸适配来看，该涡轮组件的整体外轮廓为正圆形，轮盘外径适配微型涡喷的燃烧室出口尺寸，安装时需保证轮盘端面与燃烧室出口端面的轴向间隙控制在合理区间，间隙过大会导致燃气泄漏降低做功效率，间隙过小则容易在热态膨胀时出现动静件碰磨的故障。叶片顶端与机匣内壁的径向间隙需控制在0.2-0.5mm范围内，兼顾热膨胀余量与漏气损失控制。中心轴孔的配合公差选用过渡配合，保证与传动轴的连接无相对窜动，周边连接孔的位置度公差控制在0.02mm以内，避免装配后出现整体动平衡超差的问题。

　　在实际工程应用中，这类微型涡轮结构除了用于航模喷气动力外，还可作为小型燃气轮机的核心做功部件，适配分布式供能系统的小型动力源需求，也可用于高校航空发动机相关专业的教学演示模型，帮助学习者直观理解涡轮叶栅的流道结构与做功原理。结构设计过程中充分考虑了加工工艺性，叶片型线的曲率变化平缓，无论是采用五轴铣削加工还是精密铸造工艺都能实现较高的成型精度，轮盘上的所有连接孔位均采用标准孔径，无需定制特殊紧固件即可完成装配，降低了生产与装配环节的成本。在动平衡校核层面，结构本身的对称度设计可减少初始不平衡量，装配后仅需做少量的去重处理即可达到G2.5级的动平衡精度要求，满足每分钟数万转的高转速运行需求。
