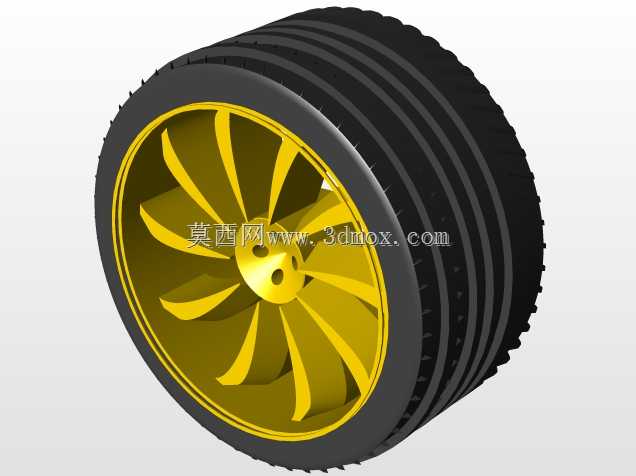

该轮组结构面向小型行走装置、教学演示载具、创意代步原型以及轻型移动平台的方案验证场景,整体由外侧橡胶胎体、轮辋约束环、中心轮毂和放射状旋风式辐条共同组成。建模时没有采用常规平直辐板的保守做法,而是将轮辐设计成多片扭转叶片形态,辐条从中心安装座向外缘逐渐展开,曲面沿周向形成连续的旋向关系。这样的造型一方面让轮组在旋转时具有明显的视觉导向,另一方面也为后续做轻量化开槽、风阻分析或装饰性罩壳提供了明确的几何基础。
胎体部分采用宽厚的环形橡胶结构,外圆面布置连续胎纹,胎肩位置保留较圆润的过渡,以降低小型载具经过轻微不平地面时的边缘冲击。胎面下方设置多层环状加强带,在三维结构中表现为沿圆周分布的深色环筋,这些环筋并不直接承担安装定位,而是用于约束胎体在侧向受力时的过度变形。轮组承受垂向载荷时,胎壁先发生弹性压缩,环状带再限制胎面的横向扩张,使接地区域保持相对稳定;当载具转向或受到侧向推挤时,胎肩与轮辋边缘共同形成支撑,避免轮胎从金属轮圈上脱出。
轮毂位于轮组中心,采用短圆柱凸台与中心孔组合的安装形式。凸台端面上预留螺栓过孔,孔位围绕回转中心均布,适合与驱动轴法兰、制动盘或从动轴支座进行同轴连接。中心孔承担主要径向定位,螺栓孔则提供扭矩传递所需的夹紧力。实际装配时,应先以中心孔与轴端配合面找正,再按对角顺序紧固连接件,这样可以减少单侧压紧造成的轮毂偏摆。若用于高速旋转工况,还需要在完成装配后对轮组进行动平衡校核,重点检查胎体材料不均、辐条曲面壁厚差异以及螺栓质量偏差带来的离心影响。
轮辋与辐条采用一体化造型思路,辐条根部在轮毂周围汇合,形成较厚的材料堆积区;辐条末端则与轮辋内壁平滑相接,把路面传来的冲击分散到整个圆周。旋风式辐条并非单纯装饰件,其曲面走向在承受扭矩时具有类似斜向支撑的作用:驱动侧转矩从中心轮毂传出后,沿辐条前缘向轮辋扩散,制动反方向载荷则由辐条背面承担。由于每根辐条都带有扭转角度,结构在轴向和周向之间形成连续过渡,相比直板辐条,更不容易在根部出现尖锐应力集中。建模过程中需要特别注意辐条与轮毂、轮辋相交处的圆角连续性,若曲面接缝存在硬边,后续导入有限元环境时容易在局部产生异常峰值。
外形边界上,该轮组的最大外径由胎面外圆决定,轴向宽度则以胎肩两侧为限。安装时不能只关注轮胎外圆是否碰擦车架,还要检查转向极限位置下胎肩与支腿、挡泥板、传动罩壳之间的间隙。对于带有独立悬架的小型平台,轮组在跳动和转向时会同时产生径向位移与倾角变化,因此车架开口应按胎肩最外点包络出安全空间。轮毂端面到轮辋外侧的距离决定了轮距变化,若需要加宽支撑稳定性,可在轴端增加等厚垫片,但垫片不能侵入中心孔配合段,也不能使螺栓夹持长度低于可靠啮合范围。
该结构还适合作为机械设计课程中回转类零件建模的练习对象。轮胎部分需要围绕圆周完成胎纹阵列与胎壁曲面收口,轮毂部分涉及孔位阵列、凸台拉伸和安装面处理,辐条部分则要求使用曲面放样、扭转复制和实体合并。拆分模型时,可以将橡胶胎体作为独立零件,将轮毂、辐条和轮辋作为金属或塑料承力件,再通过同轴约束完成装配。这样既能表达材料差异,也便于后续分别定义橡胶接触属性和金属结构属性。
在实际用途上,这类轮组不追求重型车辆的高载荷能力,而更强调轻型行走机构的外观识别、基础承载和安装适配。用于原型车时,可根据地面条件调整胎纹密度;用于展示装置时,可保留旋风辐条的大面积曲面以突出视觉效果;用于低速搬运平台时,则应优先复核螺栓孔分布、轴端伸出长度和轮胎侧向刚度。整体结构把行走、安装、外观和轻量化表达集中在同一轮组中,几何关系清晰,适合继续扩展为带轴承、半轴、制动片或挡泥板的完整行走系统。
