脉冲喷射器二维转三维结构设计参考

　　在小型脉冲动力装置、实验型喷气推进设备的研发与改装场景中，脉冲喷射器是核心的功能执行部件，其结构合理性直接决定了推力输出稳定性、怠速运行平顺性以及工况调节的可控范围。不少爱好者和小型动力研发团队在试制阶段，往往会先基于已验证的二维结构图纸开展三维建模，再通过仿真和实物迭代优化参数，本次梳理的这套脉冲喷射器结构，就是从实际试制验证的二维尺寸出发，可直接作为三维建模、结构校核的参考依据。

　　从实际使用反馈来看，这套结构的喷射器在启动性能上表现较好，怠速工况下运行平稳，油门升降过程中推力跟随性强，控制裕度充足，适合作为小型实验装置、模型动力设备的核心推力部件。在实际试制过程中，需要特别注意平面钣金弯曲成型的工艺余量，由于钣金折弯过程中存在材料拉伸和回弹，平面展开图案的弯曲边缘需要向单侧预留约1mm的偏移量，这个细节是保证成型后各段尺寸匹配、焊接装配无错位的关键，不少初次试制的人员容易忽略这个工艺补偿量，导致成型后尾段、燃油管路安装位出现尺寸偏差，影响最终装配精度。

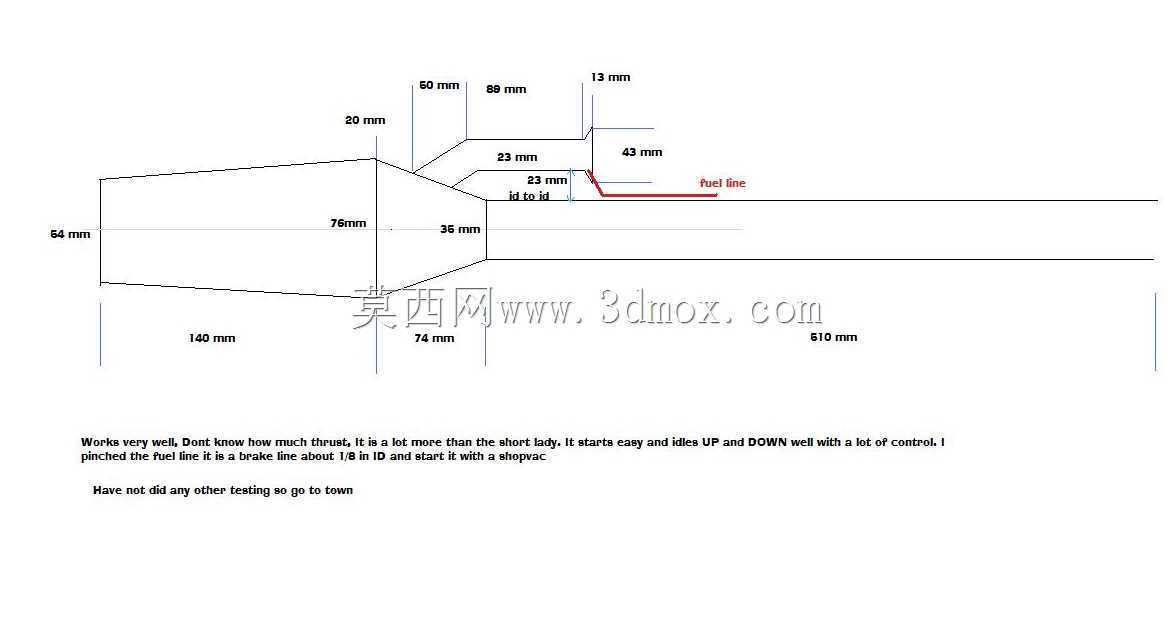

　　从外形尺寸和安装边界来看，这套喷射器整体采用分段变径结构，进气端最大直径为64mm，进气段轴向长度140mm，从进气端向燃烧室方向，第一段收缩段的轴向长度为20mm，该段末端直径收窄至76mm位置对应的锥面起点；随后进入混合室段，该段轴向长度74mm，末端直径收窄至35mm，之后连接喷管收缩段，收缩段上标注有60mm、69mm的轴向分段尺寸，对应不同位置的锥面斜率；喷管延伸段依次标注有23mm、23mm、43mm的轴向分段尺寸，最末端喷口位置距离燃油管安装位的轴向尺寸为13mm，燃油管从喷管侧壁斜向插入，安装位置距离喷管收缩段起点的轴向距离为23mm，燃油管末端延伸至喷管中心轴线附近，保证燃油雾化后能与来流空气充分混合。整个喷射器的尾段总延伸长度为510mm，安装时需要预留足够的轴向空间，同时径向方向需要避开周边结构件，保证进气通畅、尾喷流无遮挡。

　　设计思路上，这套结构没有采用复杂的异形曲面，全部由直段、锥面和平面折弯结构组成，非常适合采用钣金折弯+焊接的工艺进行加工，不需要复杂的五轴加工设备，普通的钣金加工条件即可完成试制。结构上采用渐缩的流道设计，从进气端到燃烧室再到喷口，流道截面先稳定收缩再逐步扩张？不对，仔细看尺寸，进气端是大直径直段，保证足够的进气量，然后通过锥面收窄提升气流速度，在混合室位置与喷入的燃油充分混合，燃烧后的高温高压气体通过尾喷管加速喷出产生推力。燃油管的安装角度和插入深度经过实际验证，能够保证燃油在气流中充分雾化，不会出现燃油贴壁、燃烧不充分的问题，实际测试中，将燃油管作为刹车线固定在约18英寸（对应试制样机的安装位置），采用火花塞点火即可顺利启动，不需要额外的复杂点火机构。

　　在三维建模过程中，需要先按照二维尺寸绘制各段的截面轮廓，注意锥面的斜率要严格对应标注的轴向和径向尺寸，避免流道截面突变导致气流阻力增大；钣金折弯部分要单独设置折弯系数，根据选用的板材厚度调整折弯扣除值，保证折弯后的尺寸与图纸标注一致；燃油管的安装位需要在对应的喷管侧壁上开设安装孔，孔的位置和角度要严格匹配图纸标注，保证燃油管插入后末端位置符合设计要求。建模完成后可以进行流场仿真，验证不同进气量、燃油供给量下的流场分布，优化喷管的锥面角度，进一步提升推力效率；也可以直接导出工程图用于钣金下料和焊接加工，缩短试制周期。

　　需要注意的是，这套结构的螺纹参数没有在二维图纸中标注，实际加工时需要根据选用的燃油管接头尺寸配套加工连接螺纹，保证密封性能，避免燃油泄漏；另外由于脉冲喷射器工作时会产生高频振动和高温，安装支架需要设计足够的强度和刚度，同时在连接位置设置减震垫，避免振动传递到周边设备上；尾喷口方向不能朝向易燃物品和人员操作位，做好高温防护措施。
