教学演示用滑翔机结构设计方案

　　这套滑翔机结构方案面向航空基础教学场景开发，核心用途是为航空类专业低年级学生、航模爱好者提供低速无动力飞行器的结构认知载体，可直接用于航空概论课程的结构拆解演示、低速气动特性入门教学，也可作为手掷滑翔机制作的结构参照蓝本。从实际使用场景来看，该结构适配室内教学演示、室外手掷试飞两类场景，无需额外动力系统，仅依靠初始投掷动能与翼面升力即可完成滑翔飞行，能够直观展示无动力飞行器的升力产生逻辑、重心配平规律、安定面控制原理，帮助学习者快速建立飞行器结构与气动特性的对应认知。

　　在功能特性设计上，整套结构采用模块化拆分思路，将主翼、机身、水平安定面、垂直安定面、配重调节段拆分为独立可拆解单元，教学过程中可单独拆卸各部件讲解对应功能：主翼采用大相对厚度的低速翼型，翼面沿展向设置等距翼肋支撑结构，既保证翼型轮廓精度，又能在降低整体重量的同时维持翼面刚度，避免低速飞行时翼面发生形变影响升力效率；机身采用细长流线型剖面，最大截面位置设置在距机头三分之一处，匹配低速滑翔时的机身阻力分布特性，同时预留了重心调节槽位，可通过增减配重物调整整机重心位置，演示重心前后偏移对滑翔姿态的影响；水平安定面设置在机身尾部，采用对称翼型，可通过调整安装角度演示平尾配平对滑翔俯仰姿态的控制作用；垂直安定面与机身尾部一体化衔接，保证航向稳定性，避免滑翔过程中出现偏航滚转问题。

　　设计思路上完全围绕教学演示的核心需求展开，没有追求竞技类滑翔机的极限滑翔比，而是优先保证结构辨识度与拆装便利性：所有部件的连接位置都采用直插式定位结构，无需额外紧固件即可完成组装，拆解后可平铺展示各部件的平面轮廓，方便学习者理解各部件的外形设计逻辑；翼肋的排布间距经过反复调整，既不会因间距过大导致翼面蒙皮凹陷，也不会因间距过小增加不必要的结构重量，适配纸质、轻木、泡沫板多种常见教学制作材料，学习者可参照该结构使用低成本材料完成实物制作。

　　从外形尺寸与安装边界来看，整套滑翔机的翼展控制在适合手掷操作的范围内，主翼展弦比适配低速手掷的初始速度区间，避免展弦比过大导致翼面刚度不足、展弦比过小升力不足的问题；机身长度与翼展的比例经过配平验证，组装完成后整机重心落在主翼气动弦长的前三分之一位置，无需额外大幅调整即可获得稳定的滑翔姿态；各部件的安装定位槽都设置了明显的对位标识，组装时无需复杂测量即可完成各部件的角度对位，主翼安装角、平尾安装角的预设值匹配手掷滑翔的初始速度，能够保证出手后快速进入平稳滑翔状态，不会出现抬头失速或低头栽落的问题。

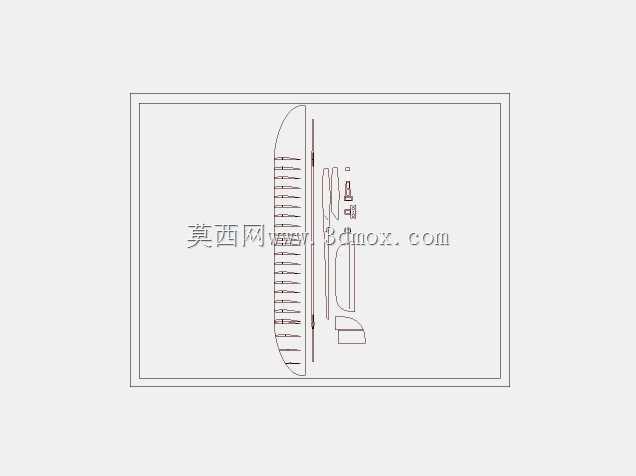

　　在实际教学应用中，这套结构可覆盖从结构认知到制作试飞的全流程教学环节：结构认知环节可通过拆解各部件讲解不同翼面的功能、机身流线型设计的减阻逻辑；制作环节可参照二维轮廓完成各部件的下料、拼接，训练基础的模型制作工艺；试飞环节可通过调整重心、安定面角度，直观观察不同参数调整对飞行姿态的影响，将抽象的航空理论知识转化为可实际操作的具象内容，降低航空基础理论的学习门槛。整套结构没有复杂的异形曲面，所有部件的轮廓都可通过平面加工完成，不需要复杂的三维成型工艺，适配教学场景下的低成本制作需求，同时各部件的结构强度经过验证，正常教学拆装、手掷试飞过程中不会出现结构损坏，可重复用于多批次教学演示。
