层叠拼接式轻型有翼飞行器骨架结构

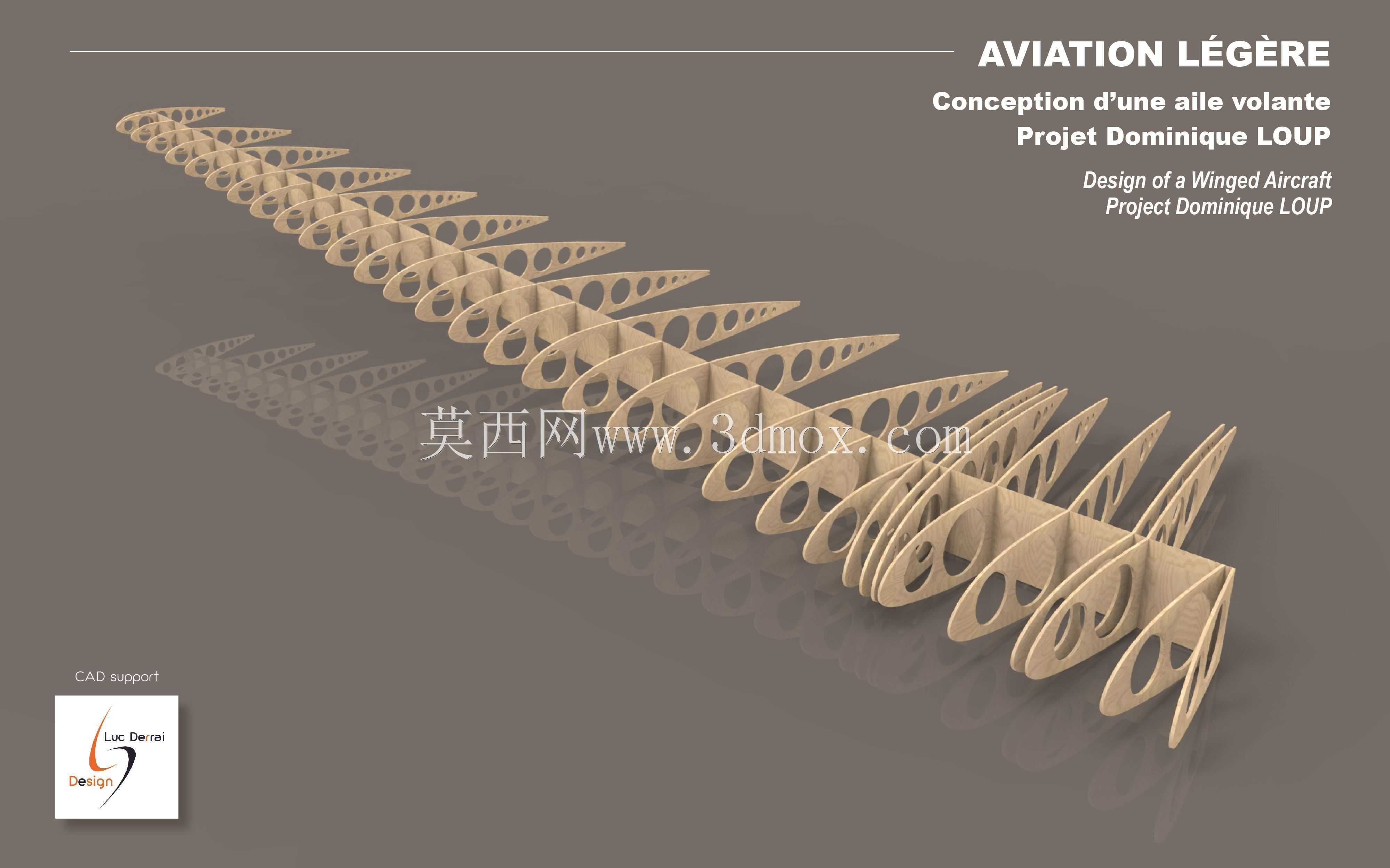

　　这套层叠拼接的翼面骨架结构，最初面向轻型载人飞行器、大尺寸航模验证机的快速原型制作场景设计，核心解决传统翼梁肋结构加工工序多、装配定位难、小批量试制成本高的痛点。在实际应用场景中，这类结构既可以作为1:1轻型运动飞机的翼面承力基础，也可等比例缩放后用于航空科普教学模型、风洞试验验证样件，甚至能适配低速低空无人机的翼身融合段结构制作，适配木质、航空层板、轻质铝合金、碳纤维板材等多种常见的板材加工原料，不需要复杂的曲面成型模具，仅通过平面切割即可完成全部零件加工。从功能特性来看，整个骨架采用等间距排布的翼肋单元串联结构，每个翼肋单元都根据翼型的气动外形做了轮廓修型，肋板上预留的镂空孔位并非单纯减重，

　　而是经过受力路径优化后保留的传力结构——在飞行过程中，翼面承受的升力会通过蒙皮传递到每一片翼肋，再通过贯穿所有肋板的纵向翼梁传导到机身连接段，镂空设计在不降低结构抗弯、抗扭刚度的前提下，能将翼面整体重量降低35%以上，同时预留的孔位还可作为燃油管路、操纵拉线、航电设备线缆的穿行通道，减少后续布线的额外固定结构。设计思路上完全摒弃了传统翼面结构的曲面成型逻辑，将三维的翼面曲面拆解为一系列平行的二维截面轮廓，每一片肋板的轮廓都对应翼展方向某一位置的准确翼型截面，相邻肋板之间通过插接槽定位，不需要额外的定位夹具即可完成预装配，槽位的配合公差控制在0.1mm以内，既保证装配时的顺畅度，又能避免装配后出现肋板歪斜、翼型失真的问题。

　　从外形尺寸与安装边界来看，这套结构的展长可根据实际使用需求调整肋板数量实现灵活缩放，单块肋板的最大厚度根据所选板材的材质适配，采用航空层板时单肋厚度控制在3-5mm即可满足轻型飞行器的结构强度要求，采用碳纤维板材时厚度可压缩至1.5-2mm进一步减重；翼根位置的端板预留了与机身主梁连接的安装孔位，孔位间距按照通用轻型飞机的机身连接标准设计，可直接适配多数轻型飞行器的机身接口，不需要额外制作转接件；翼尖位置的肋板做了收窄修型，能够减少翼尖涡流带来的诱导阻力，同时预留了航行灯、翼尖小翼的安装接口，可根据实际飞行需求拓展加装对应部件。在实际加工装配过程中，所有零件都可通过激光切割、数控铣削等平面加工工艺一次成型，

　　不需要五轴加工设备即可完成全部零件制作，小批量试制时的加工周期仅为传统翼面结构的1/4，装配时仅需按照肋板的编号顺序依次插接固定，再在骨架外表面铺设航空蒙皮即可完成完整翼面的制作，整体结构的维护性也更优异，某一片翼肋出现损伤时可单独切割替换，不需要拆解整个翼面结构，大幅降低了后期维护的成本与工作量。结构的受力分布经过反复优化，每一片肋板的镂空形状都根据该位置的受力大小调整，翼根段受力较大，肋板的镂空面积更小、实体承力区域更宽，翼尖段受力较小，肋板的镂空面积更大，进一步优化重量分布，让整个翼面的重心尽可能靠近翼根位置，降低飞行过程中的颤振风险。
