同心鼓结构负载旋转作业装置设计

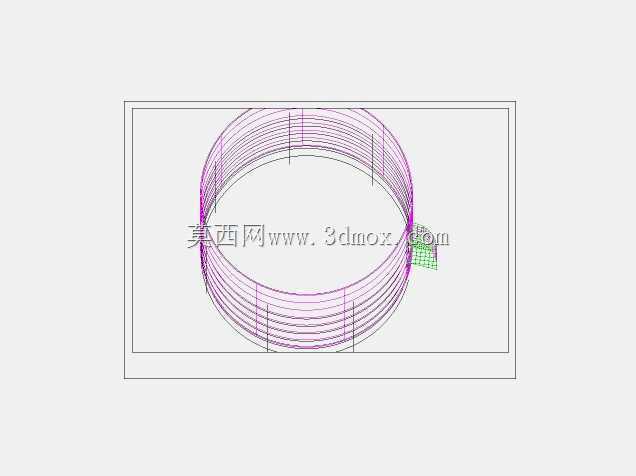

　　在散料装卸、短途转运的工程作业场景里，这类同心双鼓结构的作业装置常配套在小型装载转运设备前端，替代传统单一铲斗完成散状颗粒、块状物料的承接与翻转卸料动作，尤其适配场地狭窄、单次转运负载量中等的厂区内部物料周转、工地零散建材转运作业，相比常规直连式铲斗结构，双鼓的同心布局能让旋转卸料过程的受力更均匀，避免单侧负载过大带来的结构形变问题。从结构设计逻辑来看，整套装置以两个同轴布置的鼓形构件为核心承载主体，内圈鼓体预设的固定槽结构，是整套装置实现动作切换的核心受力点位，当设备处于空载返程状态时，内固定槽会带动整个承载鼓体向上完成预设角度的外旋转动作，让鼓体开口保持朝上的收束状态，避免行进过程中残留物料洒落，也能减少行进过程中的风阻影响；

　　当行驶到装料点位时，固定槽锁止结构解锁，鼓体可随配套铲斗的下压动作贴合地面，顺着物料堆积面完成铲装动作，整个过程不需要额外增设复杂的液压驱动管路，依靠固定槽的限位与设备行进的推力就能完成装料姿态切换。双鼓的同心度公差在建模阶段控制在0.2mm以内，保证旋转过程中内外鼓不会出现卡滞、偏磨的问题，鼓体边缘做了15度的倒角过渡，既可以减少铲装物料时的切入阻力，也能避免尖锐棱边刮擦配套设备的连接构件。安装边界方面，整套鼓体结构的连接端采用标准销轴孔位设计，孔位间距匹配常规小型装载臂的安装尺寸，不需要对原有设备的臂架结构做切割、焊接改造，直接通过销轴穿接就能完成固定，鼓体的最大旋转抬升角度为42度，这个角度下卸料时物料能顺着鼓体内壁完全滑出，

　　不会出现物料粘黏残留的问题，同时旋转抬升的最高点不会触碰装载臂的液压管路，预留了至少30mm的安全间隙，避免动作过程中剐蹭损坏液压元件。从负载承载特性来看，双鼓结构的受力点均匀分布在同心圆周的六个连接点位上，相比单鼓结构单侧受力的情况，同等壁厚下的负载能力提升近四成，在配套常规容量铲斗时，单次承载的散料重量可以满足中小型作业场景的转运需求，不会出现鼓体变形、连接位开裂的问题。鼓体内壁做了微弧面过渡处理，没有直角积料死角，物料在卸料过程中可以顺着弧面快速滑落，减少人工清理残留的工作量，固定槽的槽口做了淬火硬化处理，表面硬度达到HRC45以上，长期反复与锁止销接触摩擦也不会出现槽口磨损扩大、定位失准的问题。在实际作业过程中，

　　这套结构可以根据作业需求快速更换不同宽度的配套铲斗，不需要改动鼓体本身的连接结构，适配不同幅宽的作业面要求，比如在狭窄巷道作业时换用窄幅铲斗，在开阔料场作业时换用宽幅铲斗，切换过程只需要拆卸两个固定螺栓就能完成，大幅提升了设备的场景适配能力。建模过程中对旋转动作的干涉区间做了全行程校验，从鼓体最低的铲装位置到最高的卸料位置，所有运动构件之间都预留了足够的安全间隙，不会出现运动干涉卡滞的问题，连接销轴的位置做了防尘密封结构设计，避免作业过程中粉尘、砂砾进入销轴摩擦面，延长铰接点位的使用寿命。
