航天运输用天线模块对接锁紧连接结构

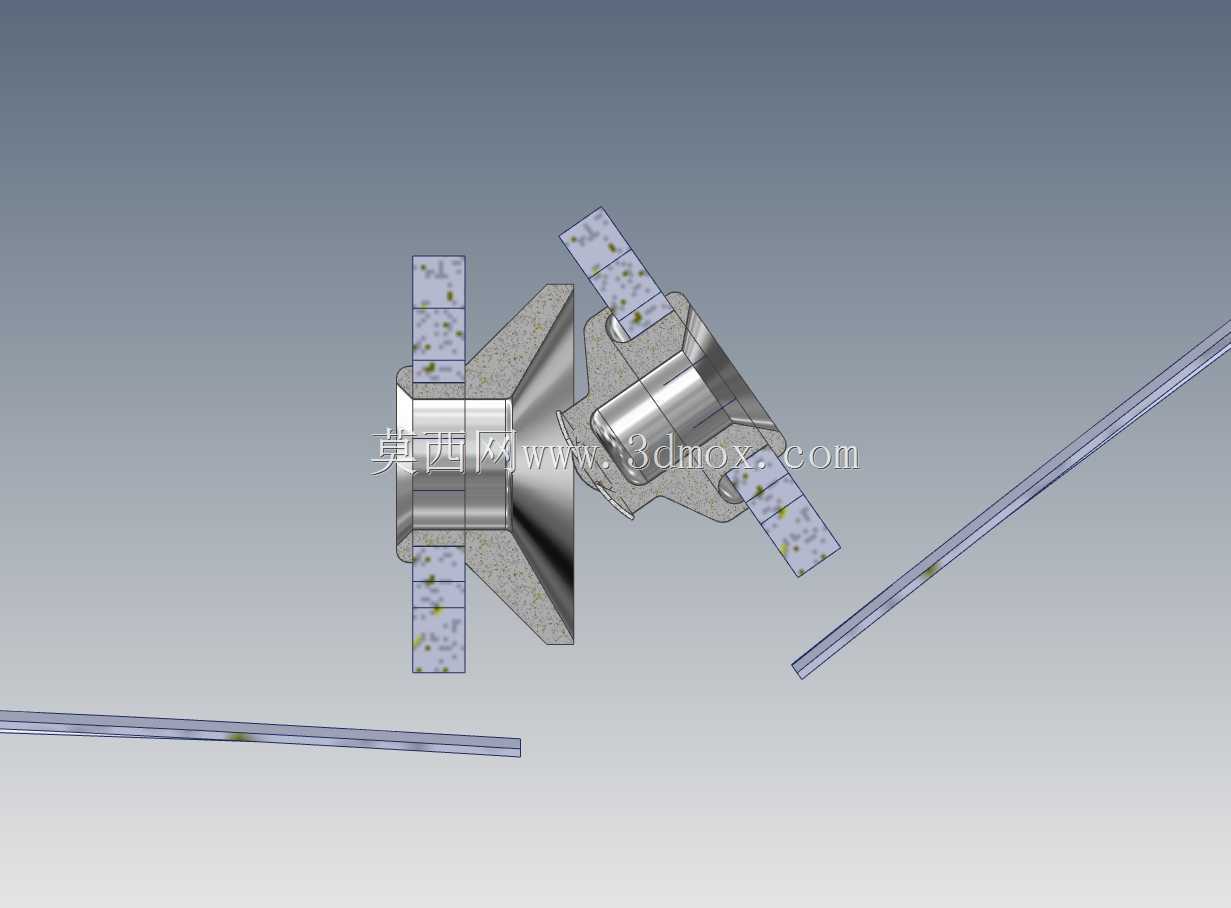

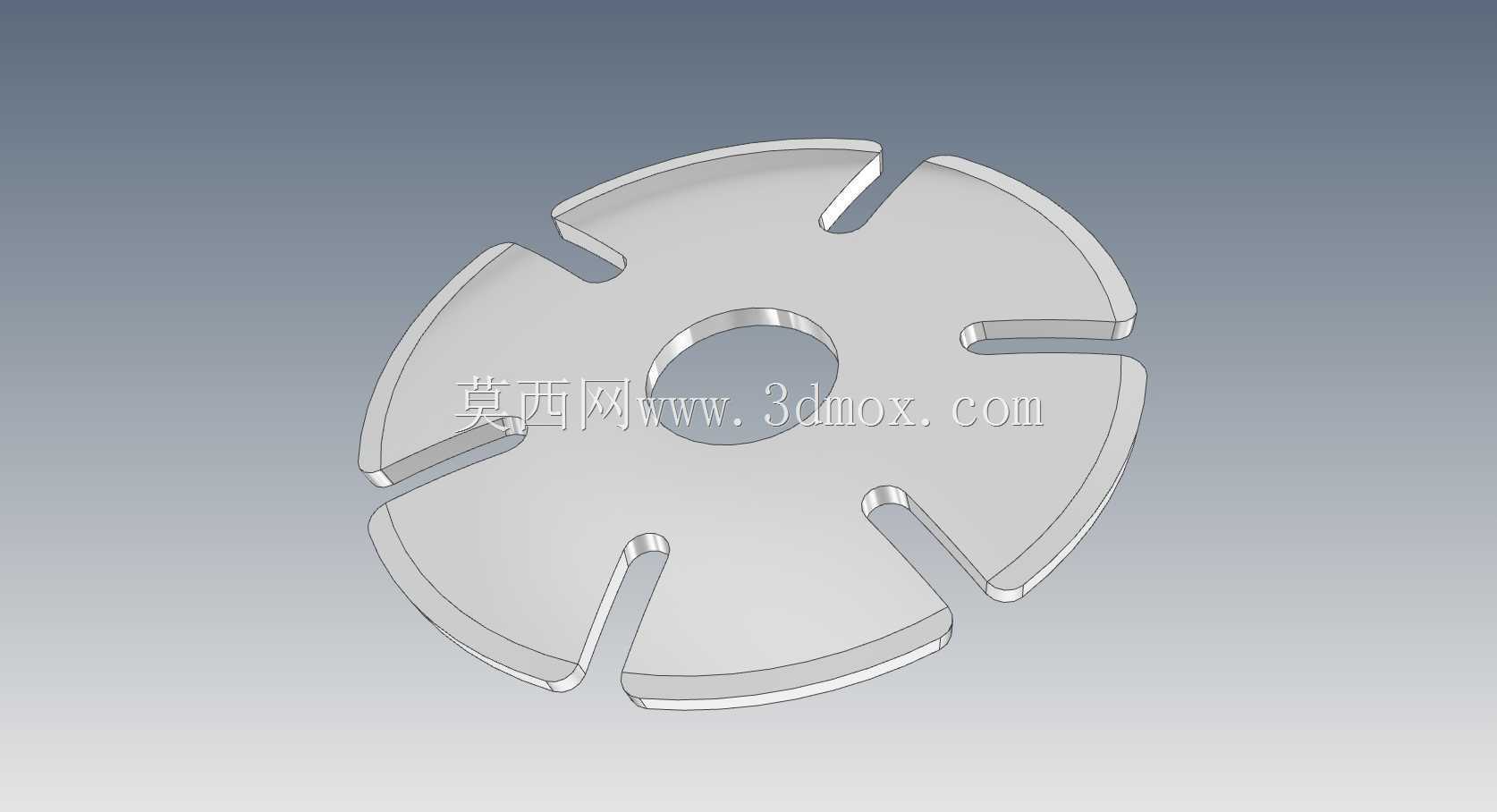

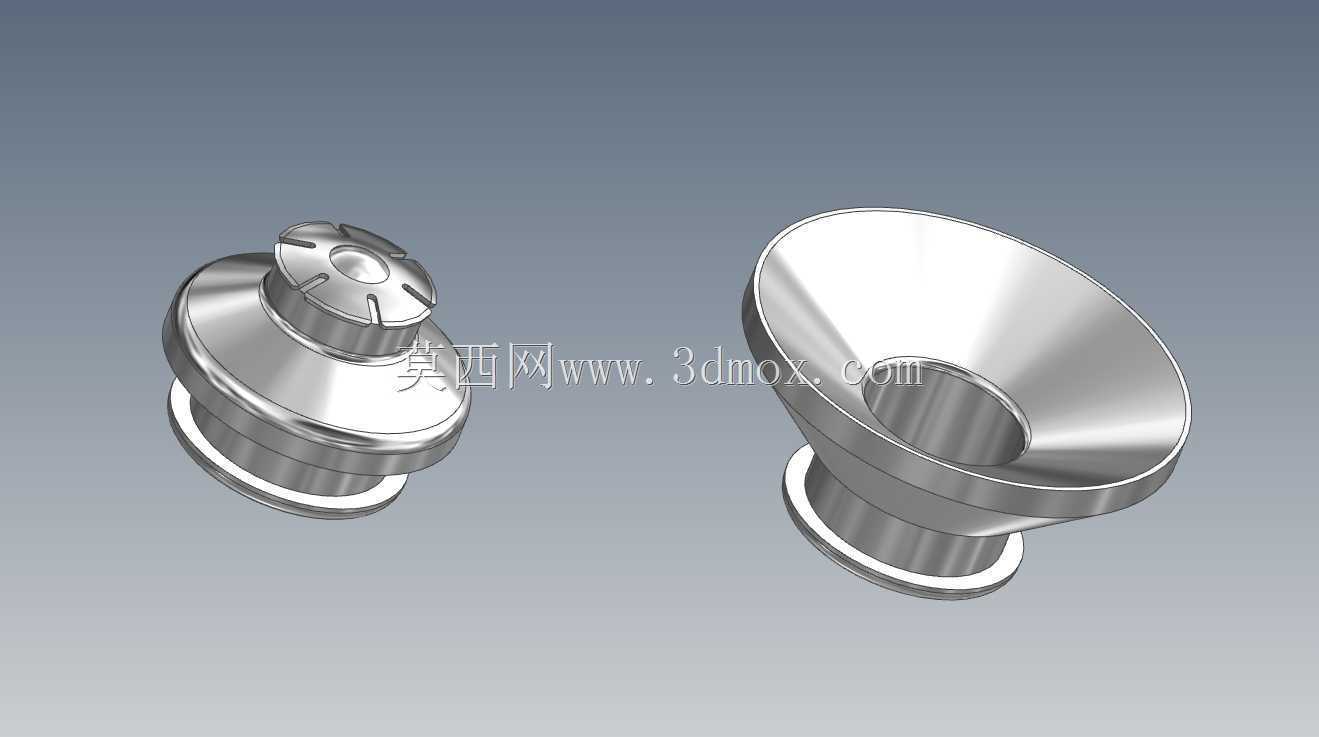

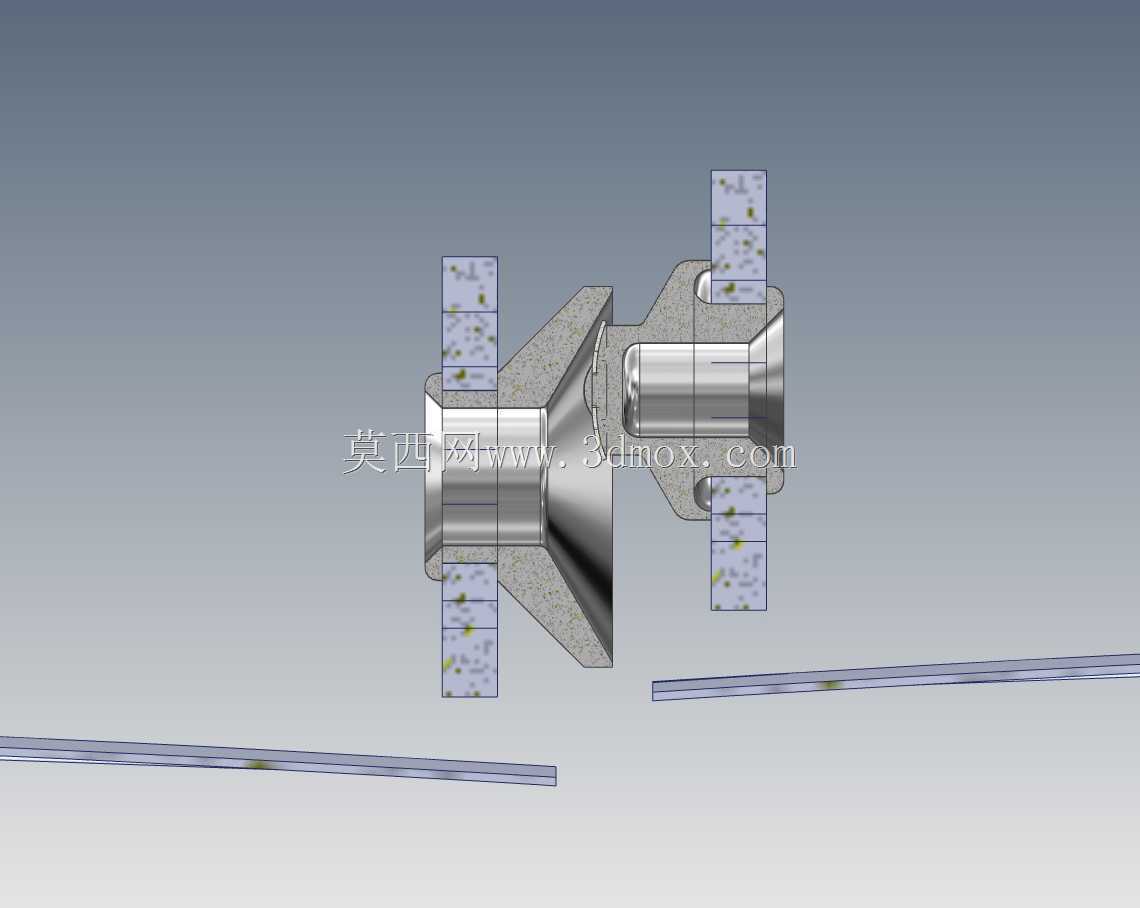

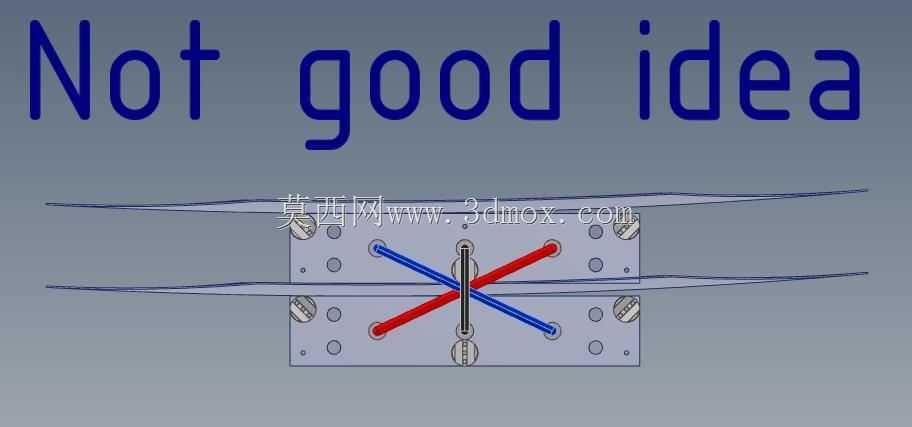

　　在航天地面运输与舱段对接作业场景中，天线模块从运输集装箱取出后，常因吊装对位偏差、运输过程中的微小位移出现相对位置偏移，常规刚性对接结构在这类偏差下容易出现卡滞、应力集中甚至零件损伤的问题，这套对接锁紧结构正是针对这类工况设计的容错式连接方案。结构设计阶段首先明确了实际作业中的偏差边界：固定杆交叉错位量最大可达1mm，单方向横向相对位移允许范围为±5mm，垂直于该方向的相对位移允许范围为±3.5mm，对接过程中允许的最大偏角为40度，任意方向的最终允许位移余量控制在10mm以内，完全覆盖吊装、转运过程中可能出现的对位误差范围。整套结构采用PIN-CONE经典锥销定位组合，配合球形弹簧实现单向浮动锁紧，球形弹簧的运动特性被精准限定：

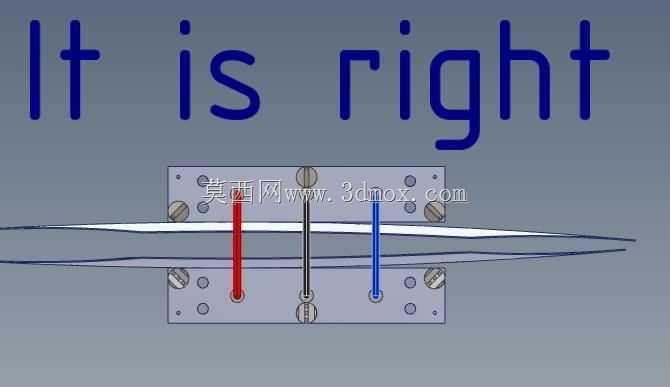

　　仅允许沿指定轴向产生补偿移动，其余方向完全锁止，既可以吸收对接过程中的位置偏差，又能在锁紧完成后提供足够的连接刚性，不会出现松脱、窜动的问题。结构的部件组成非常精简，单组连接副的零件数量仅为3*2，也就是三组对称布置的配对组件，整套连接部件的总重量控制在80克左右，完全符合航天配件轻量化的设计要求，不会给天线模块增加过多的重量负担。连接部件之间预留了1mm的均匀装配间隙，这个间隙值是经过反复校核确定的：间隙过小会导致偏差补偿能力不足，对接时容易出现卡滞；间隙过大则会导致锁紧后连接刚性不足，在振动工况下出现微动磨损。设计过程中同步考虑了多根同步电缆的布置要求，结构预留的穿线空间可以容纳3根平行布置、长度一致的电缆同步穿装，

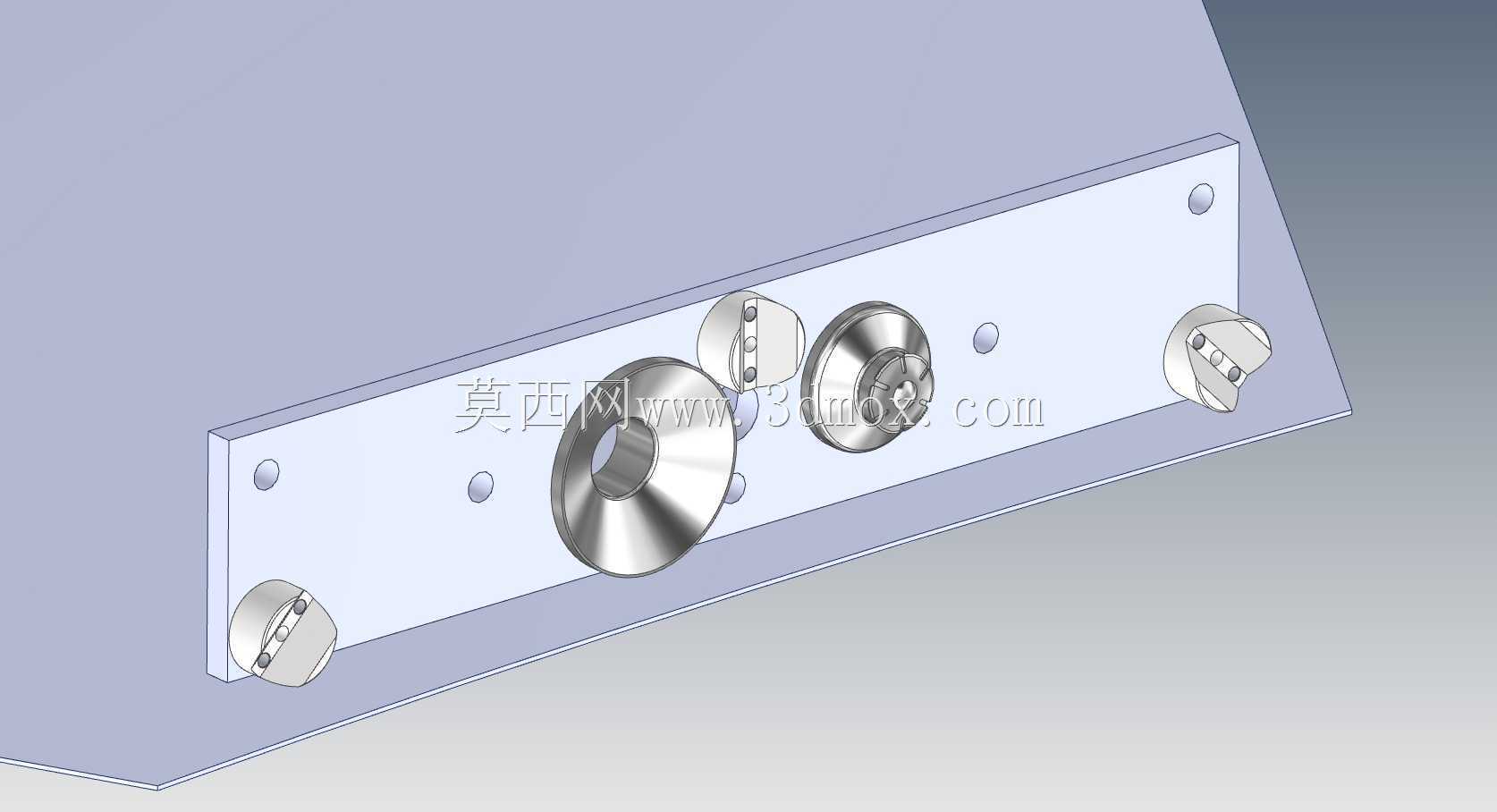

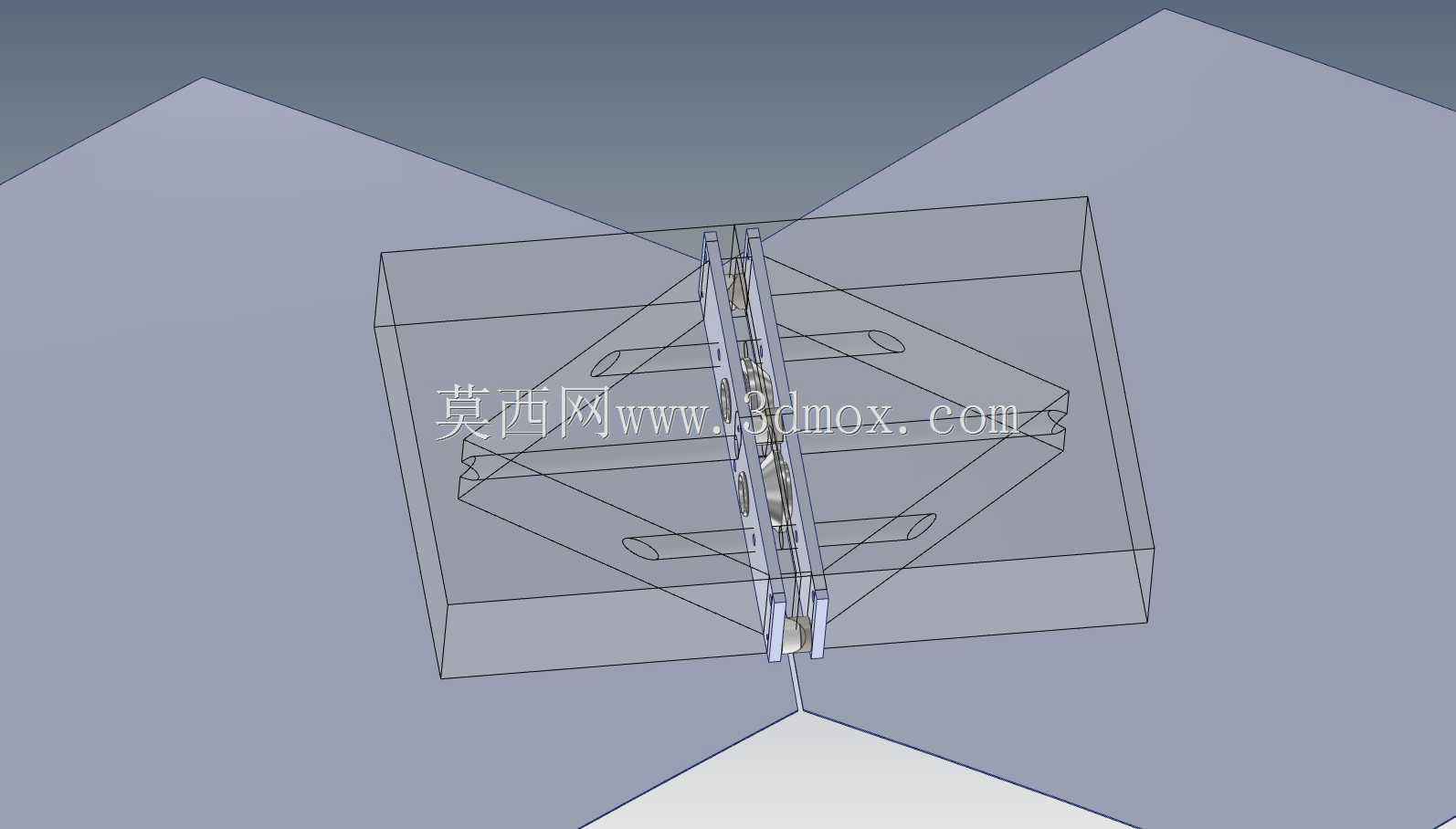

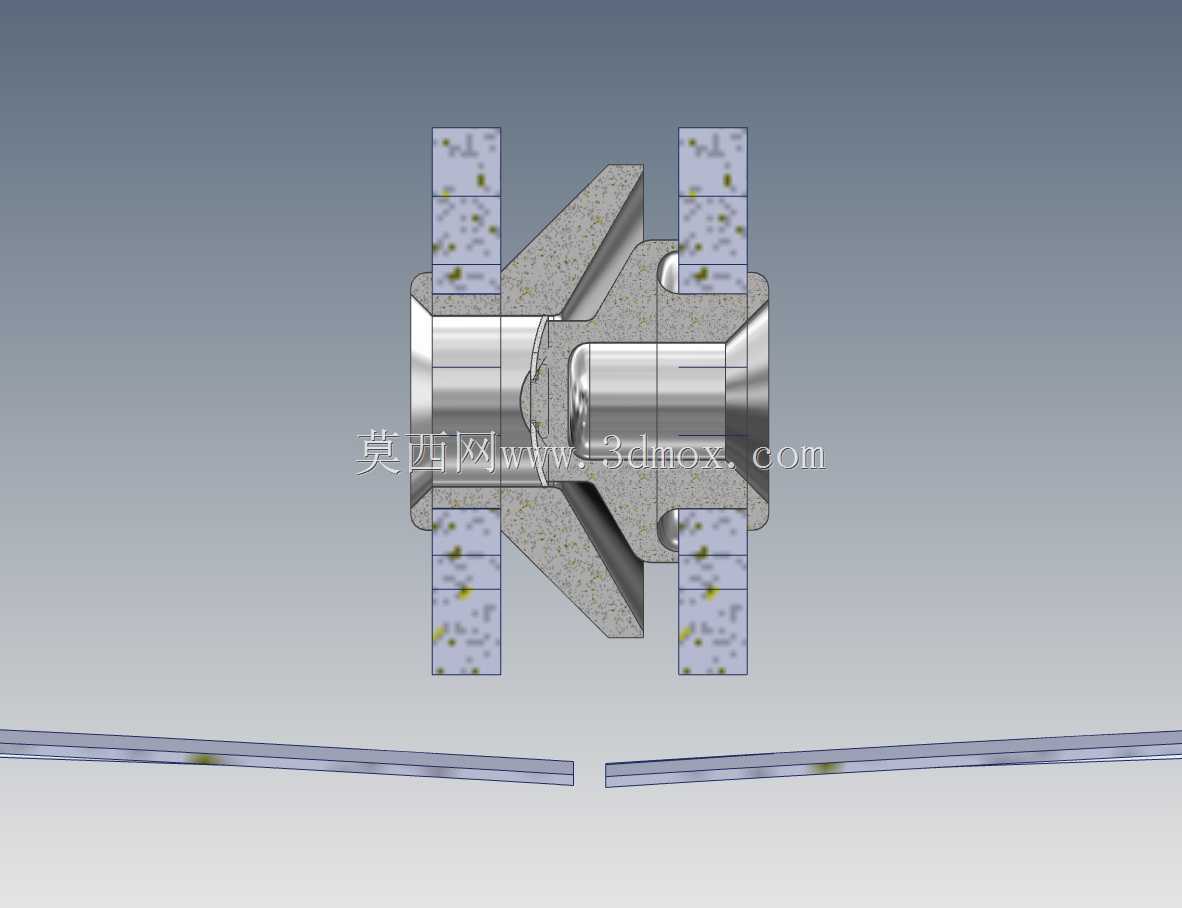

　　不会与运动部件产生干涉，电缆随对接动作同步移动时，不会被结构件挤压、磨损。从安装边界来看，整套连接结构采用嵌入式安装方式，主体结构收纳在天线模块的对接端面内部，外伸部分的尺寸经过严格控制，不会超出天线模块的外形轮廓，在集装箱运输过程中不会因为磕碰导致结构损坏，对接时仅需要将两个对接端面大致对准，锥销结构会在球形弹簧的补偿作用下自动导正，不需要额外的高精度对位工装，大幅降低了现场作业的操作难度。结构的受力路径经过优化，锁紧后所有的对接载荷通过锥销接触面均匀传递，球形弹簧仅承担偏差补偿过程中的弹力，不承受长期的静态载荷与振动载荷，避免弹簧出现疲劳失效，连接可靠性大幅提升。针对航天作业的特殊工况，结构没有采用多余的冗余设计，

　　所有零件都具备明确的功能定位，没有异国情调的特殊零件，也不需要额外的专用工具即可完成对接与拆卸，作业过程无额外风险，即使是没有经过长期专项训练的地面操作人员，也可以快速完成对接操作。在三维建模过程中，所有的运动间隙、零件公差都按照实际装配要求进行了还原，球形弹簧的刚度参数、锥销的导向角度、各部件的相对运动行程都与实际设计参数保持一致，可以直接用于结构干涉检查、运动仿真验证，也可以作为同类容错式连接结构的设计参考，帮助结构设计人员快速掌握这类大偏差补偿连接结构的设计要点，缩短同类产品的研发周期。
