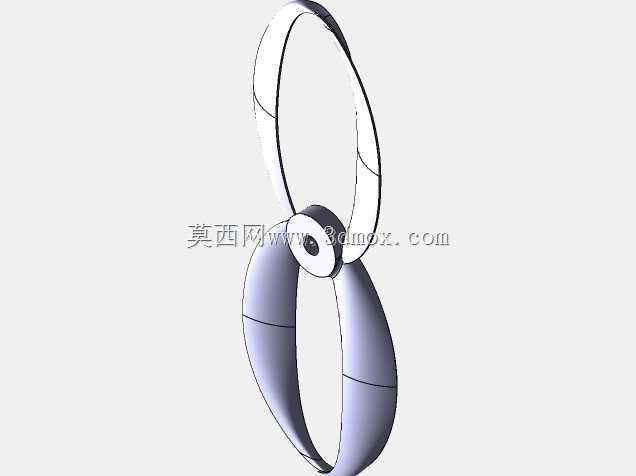

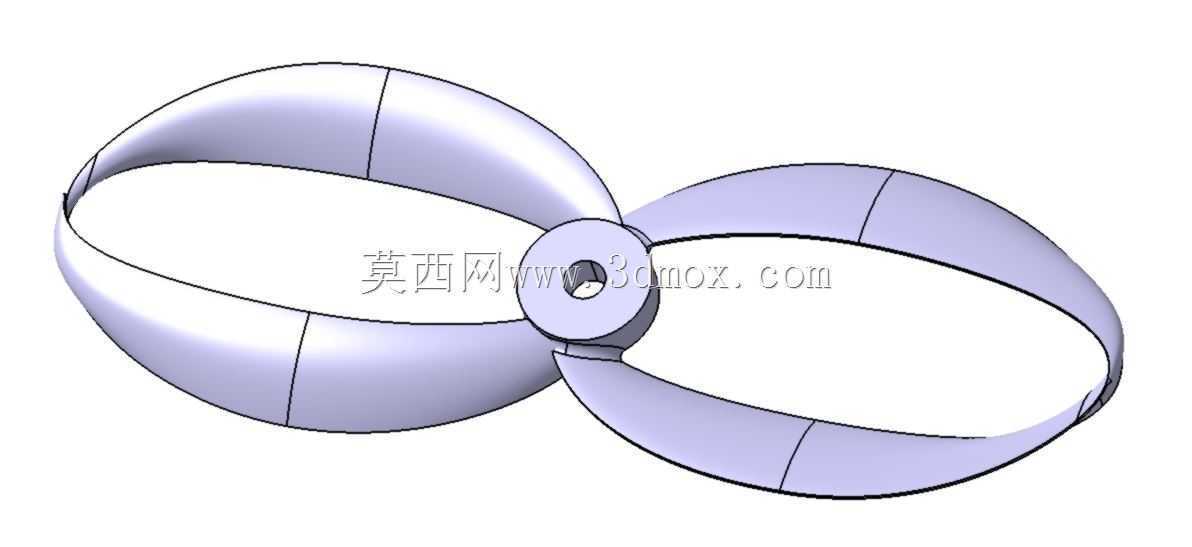

这款环形螺旋桨的结构设计,跳出了传统多叶直桨的构型思路,采用两组对称闭合环带作为桨叶主体,核心是针对低扰动推进场景优化流体做功效率。从实际应用场景来看,这类构型的推进部件常适配于水下探测机器人、小型静音潜航器、低速水域作业载具,也可作为特殊风道内的空气推进组件使用,相比传统螺旋桨,其环带式结构不会出现叶梢涡流带来的能量损耗,同时能大幅降低运转时的流体切割噪音,避免缠绕水中杂物、线缆的问题,在水草密集的内河作业场景、对静音要求高的水下监测场景中适配性更强。
从功能特性上看,两组环形桨叶沿中心轮毂呈对称错位布置,每个环带的截面采用符合流体力学的翼型剖面,环带自身从轮毂连接端到环体最远端保持连续的扭转角度,旋转时整个环带的各个弧段都能持续对流体施加轴向推力,不存在传统桨叶叶尖的无效紊流区,推力输出的线性度更好,在低转速区间就能获得稳定的推进力,不会出现传统桨叶低转时推力脉动大的问题。同时闭合环带自身形成了连续的受力结构,桨叶的抗弯、抗扭刚度比同材料用量的悬臂式直桨更高,在遇到流体冲击、杂物碰撞时,应力会沿环带均匀分散到轮毂连接点,不会出现悬臂桨叶易断裂的问题。
设计思路上,首先确定中心轮毂的安装接口尺寸,轮毂中心预留标准的传动轴安装孔,孔内设置键槽定位结构,保证与动力输出轴的同轴度,避免高速旋转时出现动平衡问题。两组环形桨叶与轮毂的连接位置采用圆弧过渡,消除应力集中的直角结构,连接段的截面厚度从轮毂端向环带主体逐渐收窄,既保证连接强度,又减少连接位置的流体阻力。环带的扭转角经过流体仿真迭代,从靠近轮毂位置的大安装角逐渐过渡到环带远端的小安装角,匹配不同旋转半径处的线速度差异,让整个环带各个位置的攻角都保持在高效区间,避免局部出现流体分离失速的问题。两个环带之间预留足够的安全间隙,旋转时不会出现结构干涉,同时两个环的相位差经过匹配,让旋转时的推力波动相互抵消,进一步降低运转振动。
从安装边界来看,中心轮毂的轴向长度控制在适配常规小型动力单元的输出轴长度范围内,安装孔的直径匹配常用的微型驱动轴规格,整体的最大外径根据推进功率需求设定,环带的径向尺寸不会超出载具安装位的预留空间,轴向方向上环带的最外端不会突出轮毂安装端面太多,不需要额外加装防护网罩,自身的闭合结构就可以避免人员、线缆接触旋转部件的风险。尺寸设计上充分考虑了3D打印、注塑加工的工艺可行性,环带的截面厚度保持均匀,没有突变的壁厚结构,脱模或者打印支撑的去除难度低,小批量试制时的成品率更高。
实际结构验证阶段,需要重点校核环带在额定转速下的结构变形量,保证最大变形量不会导致两个环带出现碰擦,同时做动平衡校准,在环带的特定位置预留去重区域,方便校准时调整质量分布,降低高速旋转时的振动。这类环形桨的推力方向完全沿轴向,不会产生传统螺旋桨的周向旋流损失,配套的导流结构可以做的更短,能有效压缩整个推进单元的轴向尺寸,对于安装空间紧凑的小型水下设备、管道内巡检机器人来说,能节省宝贵的舱内空间。另外,这种无外露悬臂叶尖的结构,在靠近壁面工作时,不会出现叶尖剐蹭管壁、池壁的问题,适配狭窄空间内的作业需求,比如管道内部的推进检测设备,不需要预留太大的桨叶与管壁间隙,能进一步提升管道内的流体推进效率。
