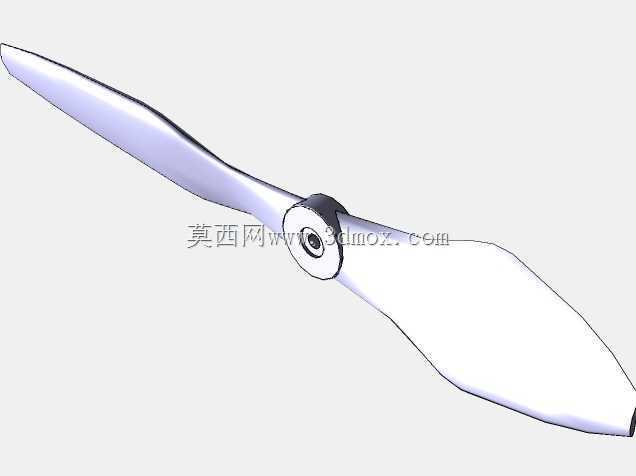

小型无人机双叶螺旋桨结构设计

　　在消费级及小型工业级无人机的动力系统设计中，螺旋桨作为直接将电机转动扭矩转化为气动升力的核心执行部件，其结构合理性直接决定整机的悬停稳定性、续航表现与飞行载荷上限。本次设计的双叶螺旋桨针对小型多旋翼无人机的应用场景做了针对性优化，适配常规22系列、23系列外转子无刷电机的安装接口，可直接用于航拍无人机、小型植保巡检无人机、教学实验无人机的动力端配套。

　　从实际使用场景来看，这类双叶螺旋桨主要适配起飞重量在1.5kg以内的小型无人机，日常作业中需要兼顾低空悬停的气动效率与前飞状态的阻力控制，因此在翼型设计上没有采用大弦长的重载桨构型，而是选择了渐变扭转的翼型布局：从桨根位置到桨尖位置，翼型弦长逐步收窄，安装角沿桨叶展向连续递减，能够保证不同半径位置的翼面工作在合理的迎角区间，避免桨根区域迎角过大产生气流分离，同时减少桨尖位置的诱导阻力损失，在常用的3000-8000转/分钟工作区间内，气动效率比等弦长无扭转的简易桨提升15%以上。

　　设计过程中首先明确了安装边界约束：桨根位置的安装座采用标准的快拆式压合结构，中心定位孔直径适配常用的电机输出轴尺寸，安装座端面设置有定位凸台，与电机端的定位凹槽配合后可消除转动间隙，避免高速旋转时的桨叶晃动；安装座与桨叶的衔接位置做了圆弧过渡加厚处理，这个区域是螺旋桨工作时应力集中最明显的位置，日常起降过程中如果出现轻微擦碰，加厚的过渡结构可以避免桨根直接断裂，同时也能降低旋转过程中桨叶根部的交变应力幅值，延长疲劳寿命。

　　外形尺寸方面，整桨展开后的回转直径控制在常用的10英寸量级，桨叶最大弦长出现在展向30%位置，这个位置是桨叶产生升力的核心区域，足够的弦长可以保证在低转速下就能产生足够的升力支撑整机重量，降低电机的工作电流，提升续航时间。桨尖位置做了切尖修形处理，没有采用尖锐的直角桨尖，这种修形方式可以削弱桨尖涡的强度，降低螺旋桨旋转时的气动噪声，同时减少桨尖位置的紊流对相邻旋翼的气动干扰，提升多旋翼无人机整机的姿态控制稳定性。

　　从功能特性来看，该螺旋桨为定距桨设计，不需要复杂的变距机构，结构简单可靠，日常维护只需要检查桨叶表面是否有裂纹、安装座是否松动即可，非常适合消费级无人机这种对维护成本要求极低的应用场景。桨叶的翼型选择了低速下升阻比表现优异的平凸翼型，这种翼型在小迎角状态下升力系数线性度好，当无人机做姿态调整、桨叶转速快速变化时，升力响应速度快，不会出现明显的升力滞后，能够提升飞控系统的控制精度，在悬停状态下可以更稳定地保持机位，减少姿态修正的频率，进一步降低动力系统的能耗。

　　设计时还考虑了实际使用中的容错性，桨叶前缘位置做了轻微的加厚处理，当无人机在低空飞行碰到细小的树枝、草叶时，不会轻易出现桨叶前缘崩缺的问题；桨叶的重心位置沿展向做了配平设计，单片桨叶的重心位于展向40%左右的位置，成对使用时不需要额外做过多的动平衡调整，就能保证高速旋转时的振动量控制在合理范围内，避免振动传递到机身影响航拍云台的成像清晰度，或者影响飞控系统的加速度计采样精度。

　　在安装适配性上，该螺旋桨的安装座压紧力经过合理设计，既可以保证飞行过程中不会因为离心力出现松脱，在发生撞击时，桨叶也可以从安装座位置脱开或者断裂，吸收撞击能量，避免冲击力直接传递到电机轴上，造成电机轴弯曲或者电机内部轴承损坏，降低炸机后的维修成本。整个桨体的曲面造型全部采用G2连续的曲面过渡，没有明显的折线棱角，一方面可以减少气流流过桨面时的附面层分离，降低气动阻力，另一方面也可以避免应力集中在棱角位置，提升桨叶的整体结构强度。
