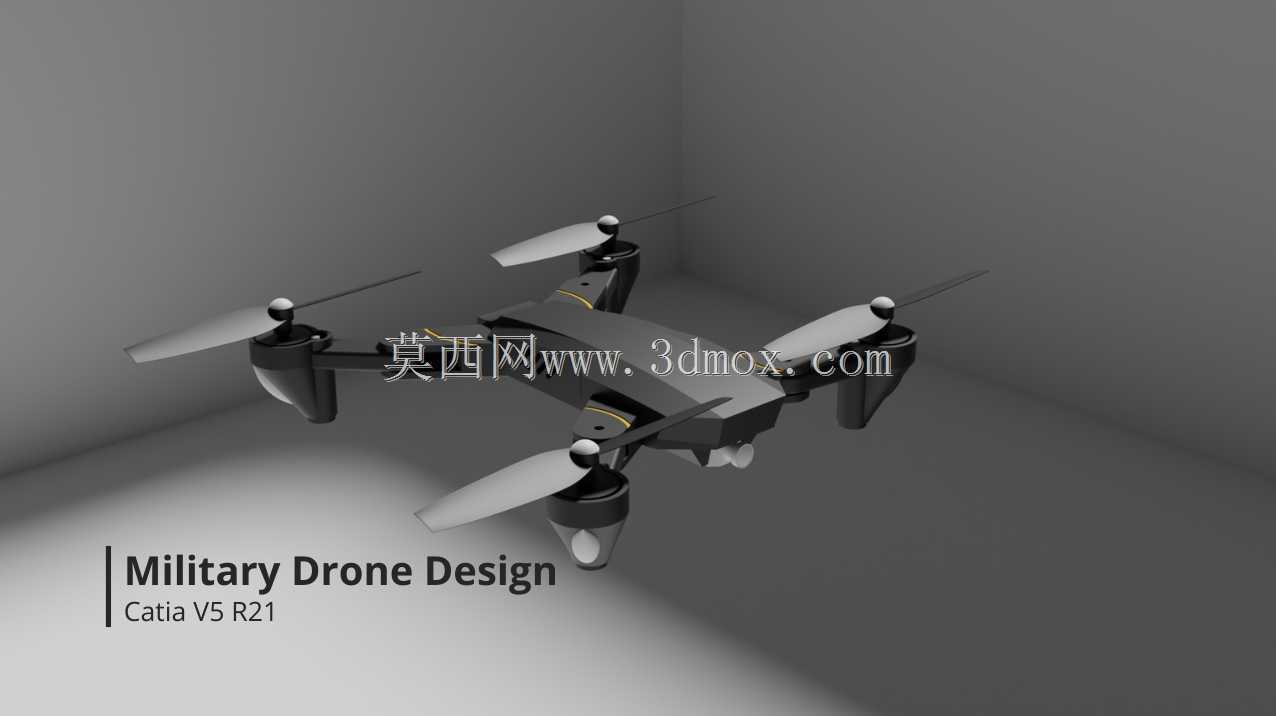

四旋翼军用侦察无人机结构设计方案

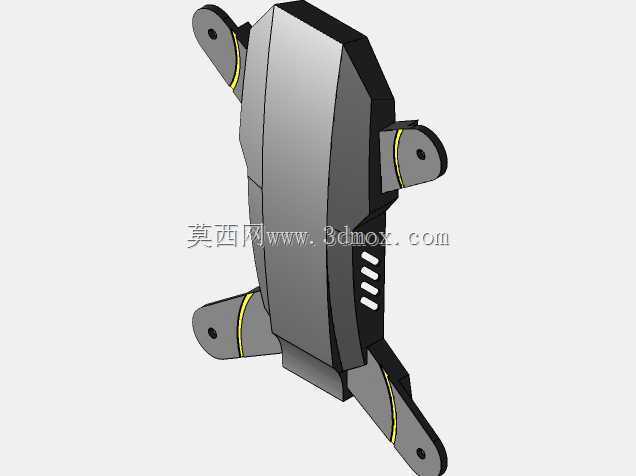

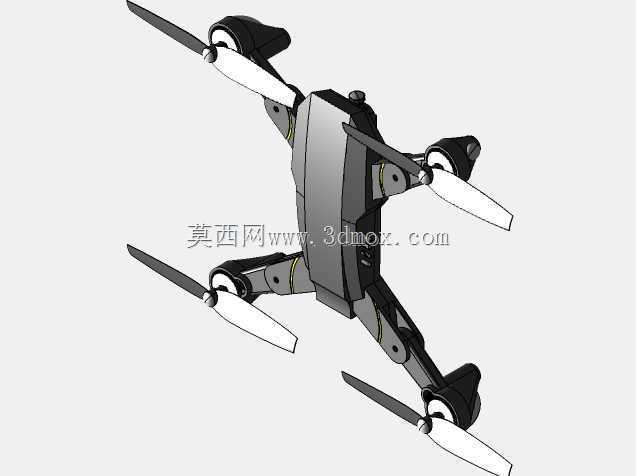

　　这款四旋翼飞行器的结构设计，核心围绕低空战术侦察、复杂地形抵近探查的实际作业需求展开，在结构布局阶段就优先考虑了野外复杂环境下的抗冲击能力与飞行稳定性，没有采用消费级无人机常见的薄壁注塑外壳思路，而是将机臂与中心载荷舱做了一体化的受力传导设计，避免常规快拆机臂在剧烈机动或者轻微磕碰后出现连接间隙，影响飞控传感器的校准精度。从实际作业场景来看，这类小型旋翼机主要承担班组作战前沿的短距离侦察任务，需要在楼宇间隙、丛林树冠下等GPS信号弱、气流紊乱的狭小空间内稳定悬停，因此中心载荷舱的重心设计严格控制在四个旋翼升力交点的正下方，电池、侦察摄像模块、飞控主板的安装位置都做了对称配平，

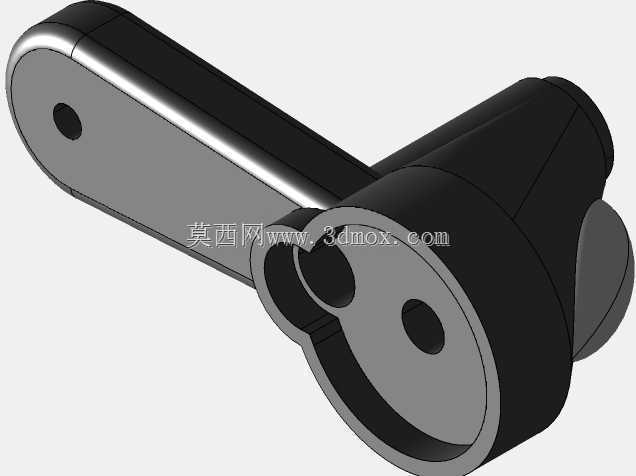

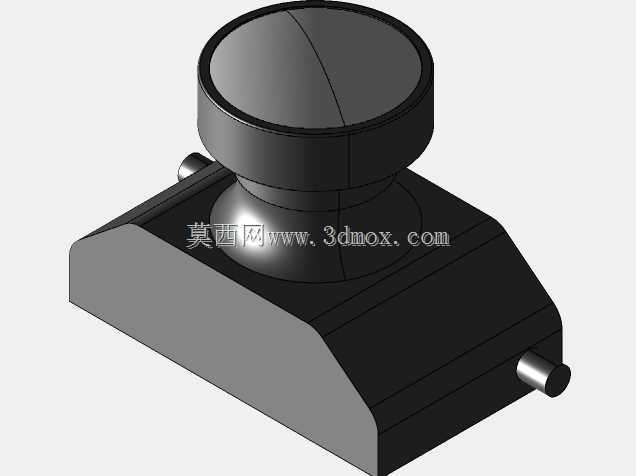

　　预留的安装边界可以兼容重量在120g以内的可见光/红外双光摄像头，不会因为载荷偏置导致飞行过程中出现持续的姿态修正功耗浪费。机臂部分采用了等强度的变截面设计，靠近中心舱的位置截面更大，用来承接旋翼转动产生的交变弯矩，靠近电机安装座的位置逐步收窄，在保证结构刚度的前提下尽可能降低无效重量，每个机臂的长度经过反复校核，既保证相邻旋翼的桨盘平面不会出现气动干扰，又不会因为机臂过长导致整机收纳尺寸超标，配合可折叠的机臂铰接结构，收纳后整机的外轮廓尺寸可以控制在普通战术背包的侧袋容纳范围内，满足单兵携行的尺寸要求。旋翼的安装座做了减震阻尼设计，电机运转产生的高频振动不会直接传导到中心舱的摄像模块上，避免拍摄画面出现高频抖动，

　　同时桨叶的快拆结构没有采用消费级产品常见的卡扣式设计，而是做了带防松限位的插拔结构，在大机动飞行或者遭遇突发气流冲击时不会出现射桨风险。中心舱的下部预留了通用载荷安装接口，除了常规的侦察摄像模块，还可以根据任务需求更换微型喊话器、近距探测传感器等不同功能的载荷，接口的安装平面做了定位销设计，更换载荷后不需要重新做复杂的重心配平，只需要做简单的飞控校准就可以执行任务。起落部分没有采用额外的外置起落架，而是利用机臂下部的凸起结构作为着陆支撑点，降低整机的结构重量与风阻，同时支撑点的位置经过计算，着陆时的冲击力可以均匀传导到四个机臂的受力结构上，不会对中心舱内的精密电子元件造成冲击损伤。整个结构的气动外形做了简约的流线处理，

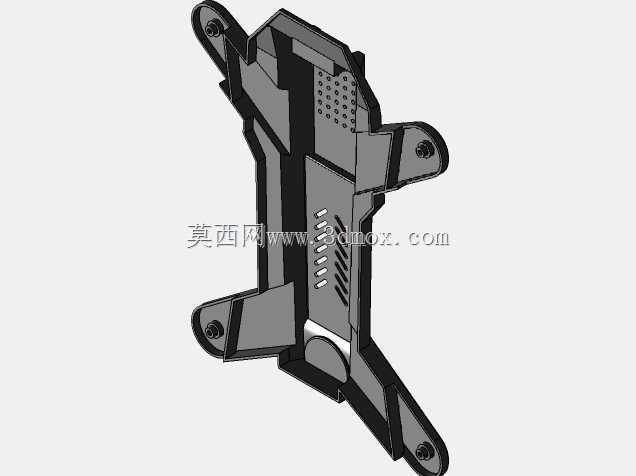

　　机臂与中心舱的连接位置做了圆弧过渡，降低飞行过程中的空气阻力，同时外壳的棱角都做了钝化处理，避免单兵携行过程中勾挂衣物或者装具。在结构细节设计上，所有的电子元件安装位都预留了散热间隙，飞控、电调等发热较大的元件对应的外壳位置做了隐蔽的通风槽，既保证飞行过程中的散热效率，又不会因为开孔过大导致雨水、沙尘进入舱体内部，满足野外复杂气象条件下的作业要求。整机的布线全部隐藏在机臂与中心舱的内部结构中，没有外露的连接线，避免飞行过程中连接线被气流吹动产生振动干扰，也降低了树枝等障碍物勾挂线路的风险。从结构受力的角度来看，整个机架的载荷路径非常清晰，旋翼产生的升力通过机臂直接传导到中心舱的主承力框架，载荷重量均匀分布在四个承力点上，没有出现应力集中的薄弱位置，即使单个机臂出现轻微的结构损伤，剩余三个机臂的承力结构也能支撑飞行器完成迫降，不会出现瞬间解体的情况。
