农业便携固定翼无人飞行器结构设计

　　这款固定翼飞行器的设计初衷，是面向小地块农业作业场景的轻量化低空作业需求，区别于常见的多旋翼植保无人机，固定翼构型在巡航效率上的天然优势，能让同等起飞重量下的作业覆盖范围提升三倍以上，尤其适合丘陵地带零散耕地的长势巡查、墒情快速摸排这类不需要定点悬停的作业任务。

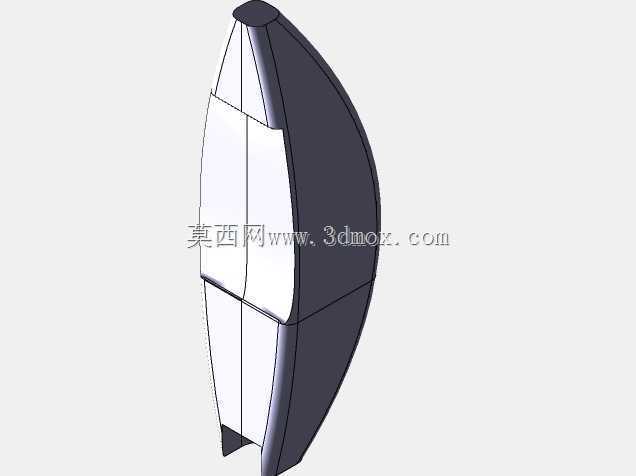

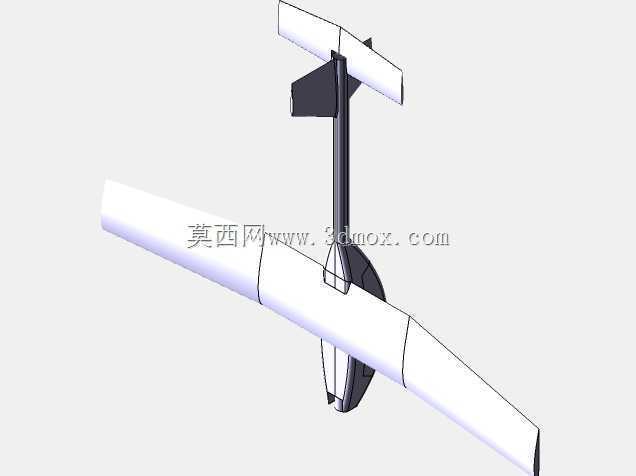

　　从整体构型来看，设计团队刻意压低了整机的结构重量占比，机身主体采用细长型流线截面，最大截面位置布置在机翼弦长30%处，刚好匹配机翼最大厚度的安装位置，能让机翼和机身的干扰阻力降到最低。尾翼采用常规高置平尾加单垂尾的布局，垂尾布置在机身末端，平尾安装在垂尾中段，这种布局能避开机翼下洗气流的直接干扰，在低速大迎角飞行状态下仍能保证足够的舵效，避免低空作业时遇到紊流出现舵面失效的风险。

　　机翼采用上单翼布置，翼型选用低速高升力层流翼型，相对厚度12%，既保证了低速飞行时的升力系数，也能给机翼内部留出足够的空间布置任务载荷舱与电池组，不需要额外在机身内挤占空间，进一步压缩了机身的截面尺寸。机翼和机身的连接采用快拆卡扣结构，不需要额外工具就能完成机翼与尾翼的拆卸，拆卸后整机可以放入普通双肩背包的隔层，完全满足单人徒步转场的携带需求，解决了传统固定翼无人机需要专用包装箱运输、转场灵活性差的痛点。

　　结构设计上，所有承力部件都做了等强度优化，机身主承力梁采用碳纤维复合材料铺层设计，铺层角度沿航向0度、±45度交替布置，在保证纵向抗弯强度的同时，能吸收低空飞行时遇到突风产生的冲击载荷，避免硬着陆时出现结构断裂。机翼前缘做了加厚处理，应对低空作业时可能遇到的细小树枝、作物秸秆的碰撞，不会因为轻微剐蹭就导致机翼结构破损。起落架采用滑橇式结构，直接固定在机身下部的承力框上，没有额外的减震阻尼结构，依靠复合材料自身的形变吸收着陆冲击，结构重量比轮式起落架降低60%以上，也避免了轮式起落架在田埂、土坡着陆时容易卡滞的问题。

　　任务载荷的安装位置预留了标准化的安装接口，机身头部的设备舱可以根据作业需求更换可见光摄像头、多光谱传感器或者小型播撒装置，设备舱的走线全部沿机身内壁的走线槽布置，不会在机身外部突出，减少额外的气动阻力。整机的重心设计严格控制在机翼平均气动弦长28%的位置，不管搭载哪类任务载荷，只需要调整电池组的前后位置就能完成重心配平，不需要额外增加配重块，进一步控制整机的起飞重量。

　　从安装边界来看，整机装配完成后的翼展控制在1.2米以内，机身长度0.8米，垂尾顶端到地面的高度不超过0.25米，拆卸后所有部件的最大尺寸不超过0.5米，普通家用轿车的后备箱就能轻松容纳，甚至可以放入大号登山包携带，完全适配农业作业人员单人下乡、跨地块作业的使用场景。舵面的驱动舵机全部内嵌在机翼与尾翼的结构内部，舵面偏转角度做了机械限位，最大升降舵偏转角度±25度，方向舵偏转角度±30度，副翼偏转角度±20度，既满足低空低速飞行的操纵需求，也避免舵面偏转过大导致气流分离进入失速状态。

　　在实际作业场景中，这款飞行器可以在100米以下的低空保持15米每秒的巡航速度，单架次的续航时间可以达到45分钟，单架次覆盖的作业范围超过10平方公里，完全可以满足村级耕地的日常巡查需求，相比人工徒步巡查效率提升数十倍，也比多旋翼无人机的作业覆盖范围大得多，而且整机结构简单，没有复杂的折叠机构与传动部件，日常维护只需要检查卡扣连接是否牢固、舵面铰链是否有松旷，不需要专业的地勤人员配合，普通农户经过简单培训就能独立操作使用。
