曲面结构三叶轴流散热风叶结构设计

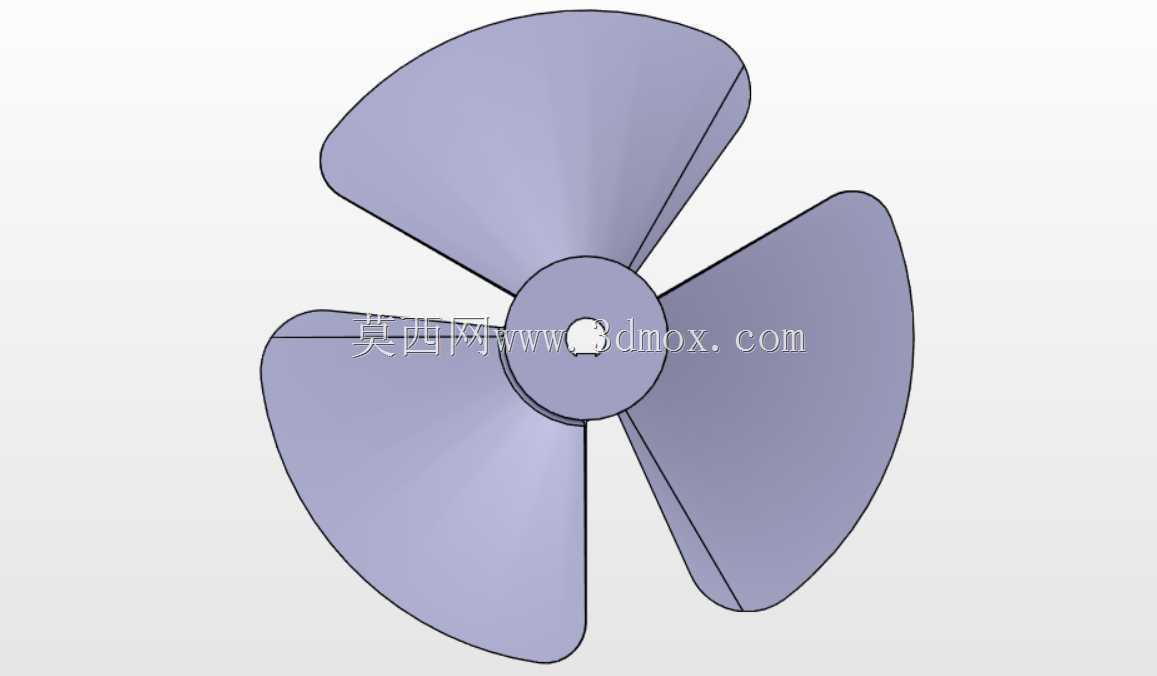

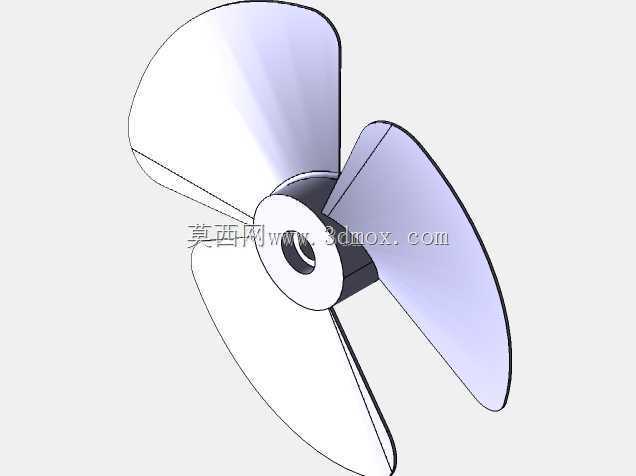

　　这类三叶曲面风叶是小功率强制风冷系统里的核心做功部件，常见于小型电力设备柜体散热、工业控制机箱通风、小型换热单元送风等场景，依靠轮毂连接电机输出轴，随轴转动时推动空气沿轴向定向流动，带走设备运行产生的积热，避免核心元器件因温升超出阈值出现性能衰减、绝缘老化加速等问题。不同于普通冲压成型的金属薄风叶，这类采用曲面构型设计的风叶，叶片型线是按照空气流动的迹线逐步拟合的，转动过程中叶片表面的气流分离更少，同等转速下送风效率更高，同时气流掠过叶片表面产生的紊流噪音更低，适合对运行噪音有一定要求的室内安装设备使用。从结构细节来看，风叶的轮毂部分做了阶梯孔设计，外段的大直径沉孔可以避让电机输出轴的轴端锁紧结构，

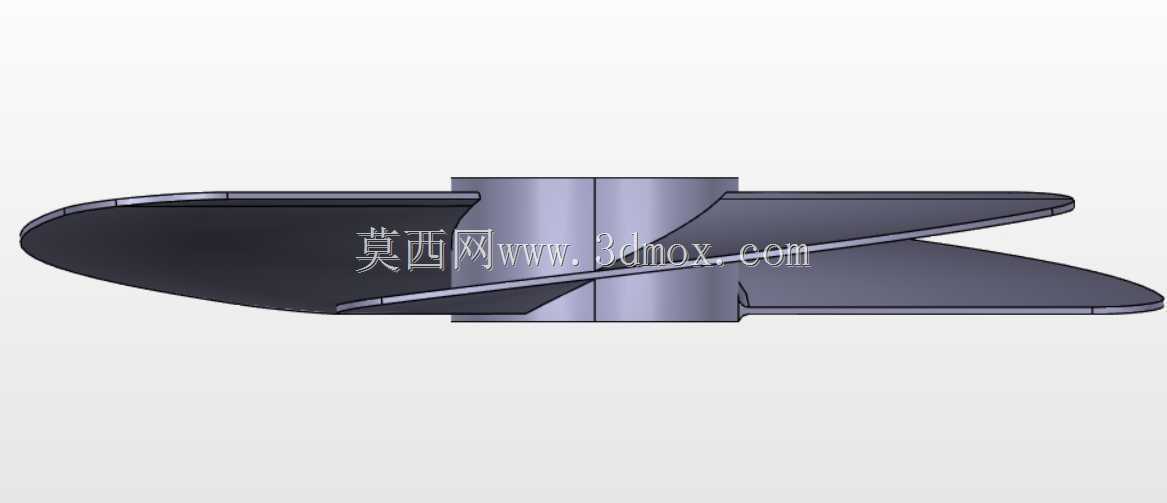

　　避免装配后风叶与锁固件出现运动干涉，内段的小直径盲孔与电机轴做配合，配合段的长度经过匹配，既可以保证扭矩传递的可靠性，又不会因为配合长度过长导致装配难度提升。轮毂的外圆柱面与叶片根部做了平滑过渡，没有尖锐的连接棱角，一方面可以降低转动过程中的应力集中，避免风叶长期高速转动出现根部疲劳断裂，另一方面也能减少根部位置的气流涡旋，降低转动阻力。叶片的曲面从根部到叶稍存在连续的扭角变化，靠近轮毂的根部位置扭角更大，适配根部较低的线速度，保证根部区域也能有效推动气流，叶稍位置扭角更小，适配叶稍更高的线速度，避免叶稍位置气流攻角过大产生脱流。三个叶片沿轮毂周向均匀分布，相邻叶片的夹角保持120度，动平衡特性更好，

　　转动过程中对电机轴的径向载荷更均匀，能降低电机轴承的额外磨损，延长整套风冷组件的使用寿命。设计过程中首先确定轮毂的安装接口尺寸，根据适配电机的轴径、轴伸长度确定内孔直径、配合深度以及沉孔的尺寸参数，保证风叶装到电机轴上之后，轴向定位准确，不会出现轴向窜动。之后根据需要的送风流量、风压要求确定风叶的整体回转直径，再结合允许的安装空间边界调整叶片的展向长度，避免风叶转动时与外围的风罩、柜体结构发生刮擦。叶片的曲面构建过程中，会在多个截面上设置对应的翼型参数，通过曲面光滑连接各个截面的型线，保证整个叶片表面的曲率连续，没有突兀的折角，之后对叶片根部与轮毂的连接位置做倒圆处理，优化应力分布。完成基础构型后还需要校核风叶的转动惯量，

　　匹配适配电机的启动扭矩特性，避免风叶转动惯量过大导致电机启动时间过长、启动电流超标的问题。实际装配使用时，这类风叶通常会配套对应的导风罩使用，导风罩可以约束气流的流动方向，避免气流沿径向扩散，提升轴向送风的效率，同时导风罩的内壁与风叶叶稍之间会预留合适的间隙，间隙过小容易因为加工、装配误差出现叶稍刮擦护罩的问题，间隙过大则会导致叶稍位置的气流回流，降低送风效率。这类曲面风叶相比传统的直板叶片，在同等转速、同等直径的条件下，送风效率可以提升15%到20%，同时转动噪音降低3到5分贝，非常适合小型电力设备、电子机柜的散热场景，在结构设计时需要兼顾气动性能、结构强度、安装适配性三个维度的要求，不能单纯追求气动效率而忽略结构可靠性与安装便利性。比如叶片的厚度从根部到叶稍是逐渐减薄的，根部厚度更大以承受转动过程中的离心力与气流作用力，叶稍厚度更小可以降低转动惯量，同时减少叶稍位置的气流阻力。轮毂上的盲孔通常会做公差匹配，选用过渡配合的公差带，既可以保证装配后风叶与电机轴的同轴度，又不会因为配合过紧导致现场装配困难，部分场景下还会在轮毂侧面增加顶丝孔，通过紧定螺钉将风叶锁固在电机轴上，避免正反转或者启停过程中风叶与轴出现相对转动。
