船用五叶轴流通风散热扇结构设计

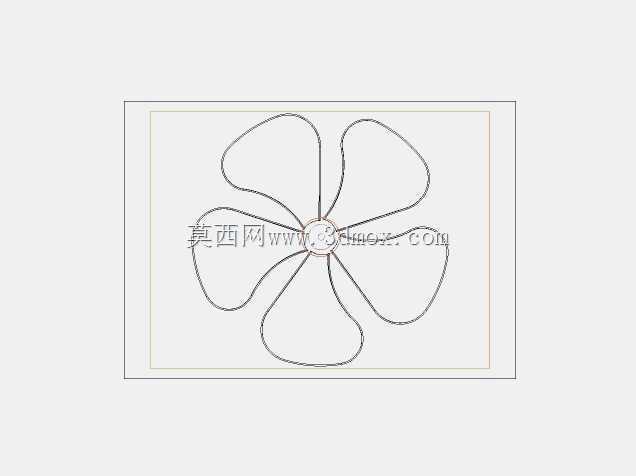

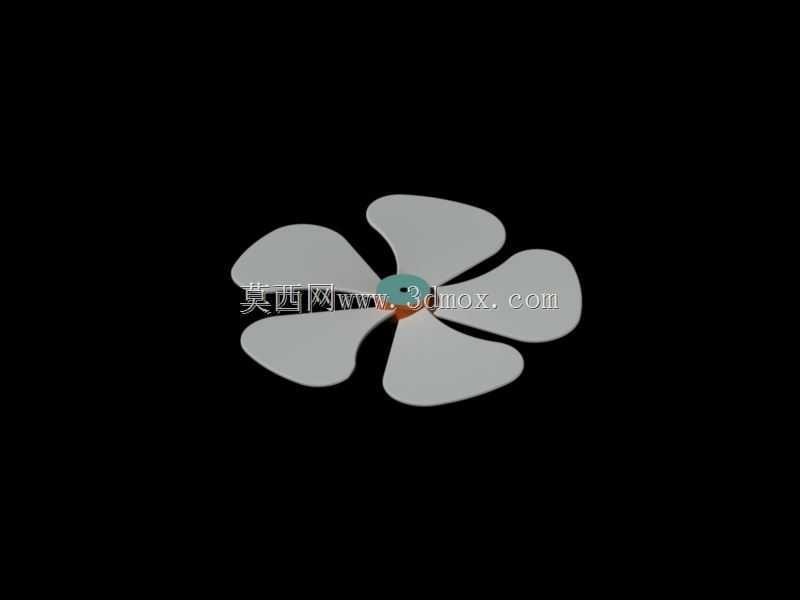

　　这款船用通风扇的建模过程，首先要考虑的是船舶舱室的特殊使用环境，毕竟海上工况和陆地工业场景差异极大，高盐雾、高湿度、持续振动的使用条件，对扇叶的结构强度、气动效率都提出了和普通民用风扇完全不同的要求。从结构来看，这款扇采用五叶式叶轮设计，区别于常见的三叶、四叶轴流扇，五叶的叶型排布能在相同转速下获得更大的送风量，同时降低单叶承受的气动载荷，减少运转时的振动传递，适配船舶航行中持续存在的主机振动叠加工况，避免扇叶长期受交变载荷出现疲劳断裂。叶轮的叶型采用等厚圆弧截面设计，叶根位置做了加厚过渡处理，和中心轮毂的连接面做了圆弧倒角，消除应力集中点，毕竟船用设备的检修周期远长于陆地设备，结构可靠性是设计时的第一优先级，不能为了追求气动效率过度削减叶根的结构厚度。中心轮毂采用短圆柱式结构，中心预留的轴孔适配船用小功率驱动电机的输出轴，轴孔周边设计有键槽位，能够实现周向固定，避免长期正反转切换（部分舱室通风需要双向换气）时出现轴和轮毂的相对滑动。

　　从安装边界来看，这款扇的整体外径适配船舶舱室常见的通风管道通径，安装时可以直接嵌入通风管路的法兰位，不需要额外做变径转接，叶轮和外壳的预留间隙控制在合理范围，既避免运转时叶尖碰壳，又能减少间隙漏风损失，提升通风效率。实际使用场景中，这类风扇主要服务于船舶的住舱、机舱辅机间、储物舱的通风换气，一方面要把舱室内的闷热空气、设备散出的热量、可能积聚的油气及时排出，另一方面要送入外界新鲜空气，保证舱室内的空气参数满足人员值守或者设备运行的要求。和陆地用的轴流扇不同，这款扇的叶型角度经过调整，在相同风压要求下转速更低，运转噪音更小，毕竟船舶住舱对噪音控制有明确要求，不能因为通风设备影响船员的休息质量。

　　建模的时候特意对叶尖的型线做了优化，把叶尖的切边做了小角度的圆弧修型，减少叶尖涡的产生，降低气动噪音，同时提升扇叶的做功效率。叶轮做了整体的动平衡校验预留，在轮毂的端面预留了平衡块安装位，实际生产装配时可以根据动平衡测试的结果添加平衡块，保证扇叶在额定转速下运转平稳，减少对安装基座的振动冲击。考虑到船用环境的腐蚀问题，建模时也预留了表面处理的厚度余量，不管是采用玻璃钢模压成型还是金属材质做防腐涂层，都不会因为涂层厚度导致叶轮和安装外壳出现干涉。另外，扇叶的曲面过渡全部采用G2连续，没有突兀的折角，一方面能减少气流在叶面上的分离，降低流动损失，另一方面也能减少积灰积盐的位置，日常清洁维护时只需要简单擦拭就能清理掉叶面附着的盐雾结晶，降低维护工作量。

　　在气动性能的匹配上，五叶的排布角度经过等距均分计算，相邻叶片的夹角完全一致，保证运转时气流输出均匀，不会出现周期性的风压脉动，避免通风管路出现风振噪音。轮毂和叶片的连接位置没有采用额外的紧固件结构，而是一体化成型设计，减少了连接松动的风险点，这一点对长期在振动环境下工作的船用设备来说尤为重要，很多船用通风设备的故障都出现在连接件松动上，一体化的结构能从根源上降低这类故障的发生概率。从安装尺寸的适配性来说，这款扇的轴向长度较短，适合在船舶狭窄的夹层通风道内安装，不需要占用过多的舱室空间，毕竟船舶内部的空间利用率要求极高，每一寸空间都需要合理规划，短轴向的设计能给管路布置留出更多余量。
