美捷特BTT-3 Banshee防空训练靶机结构设计

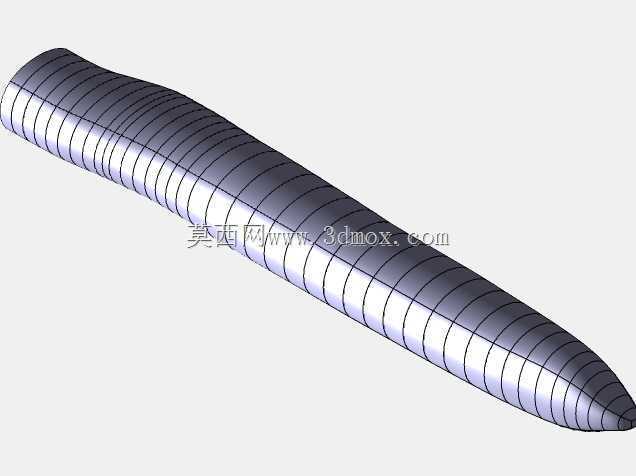

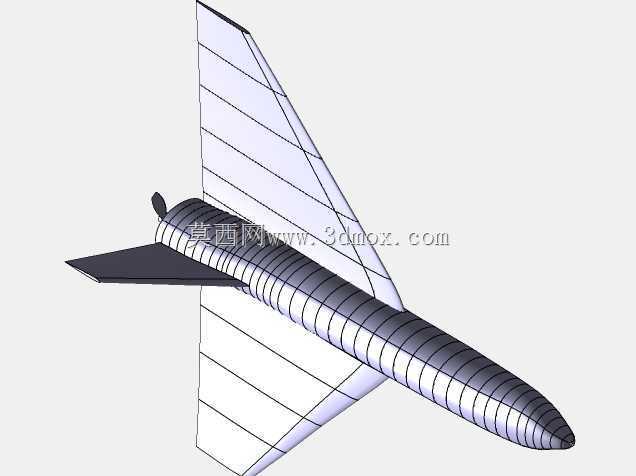

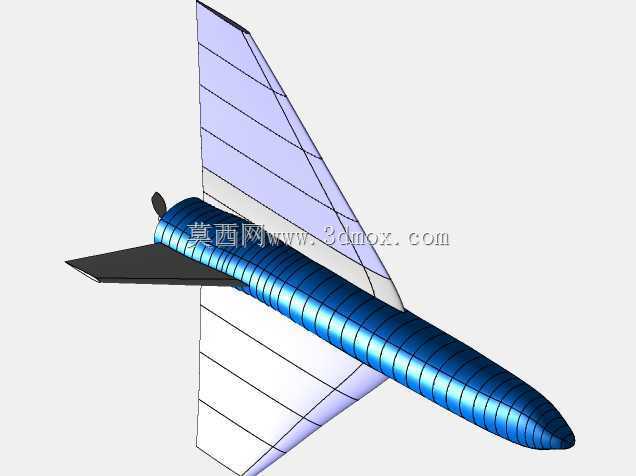

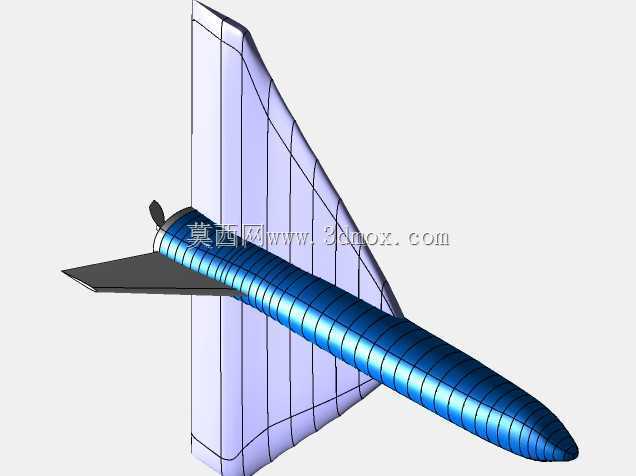

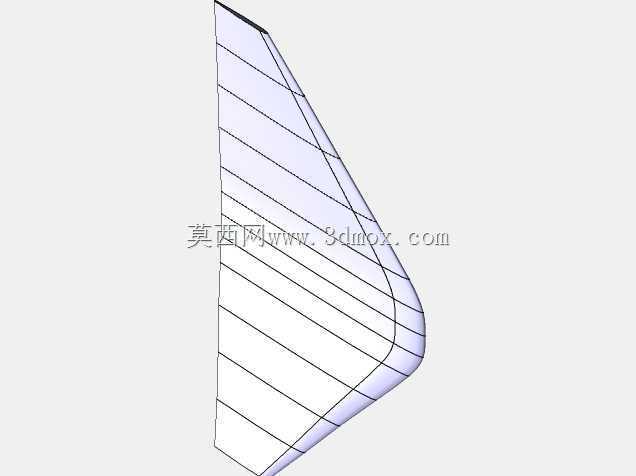

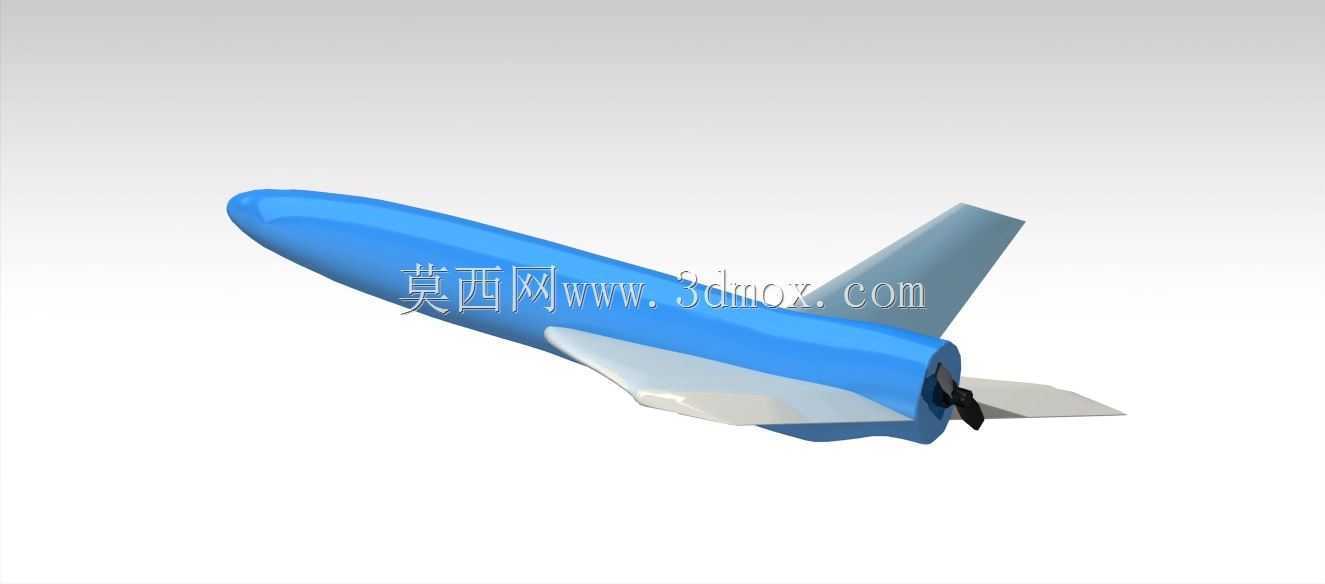

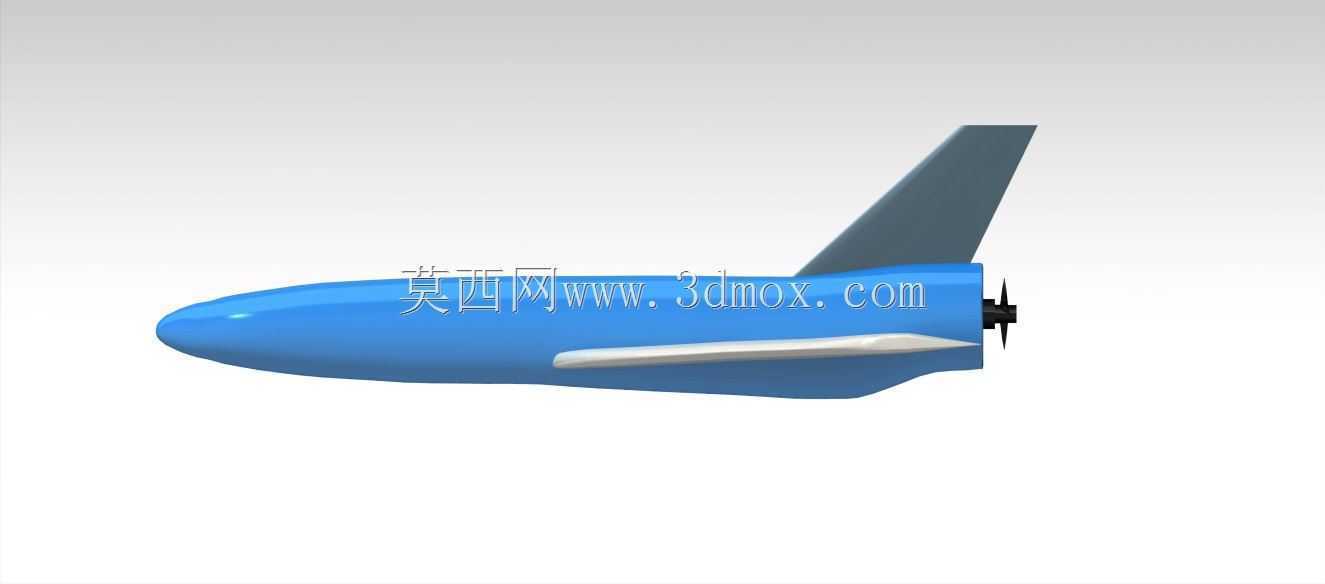

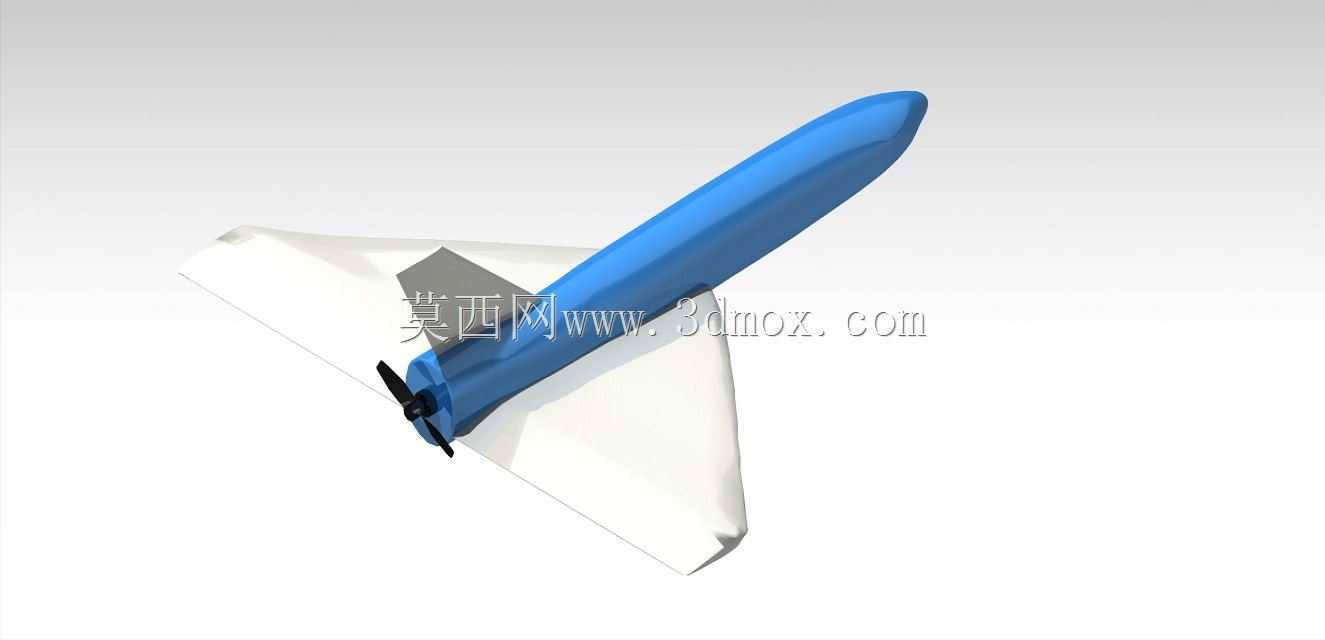

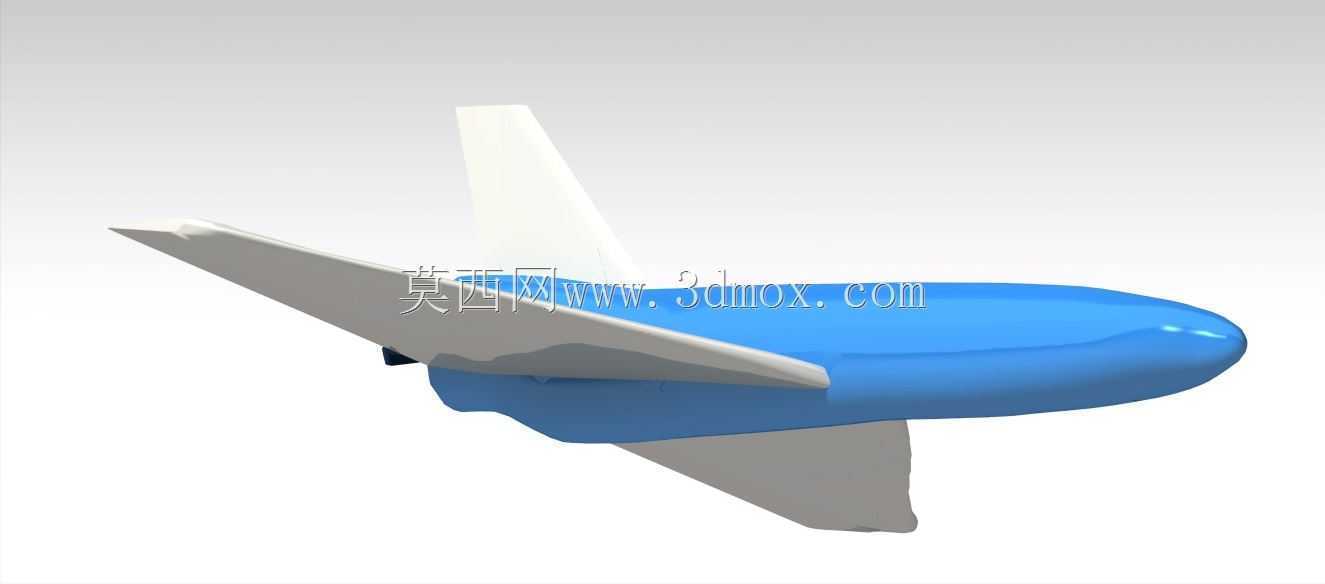

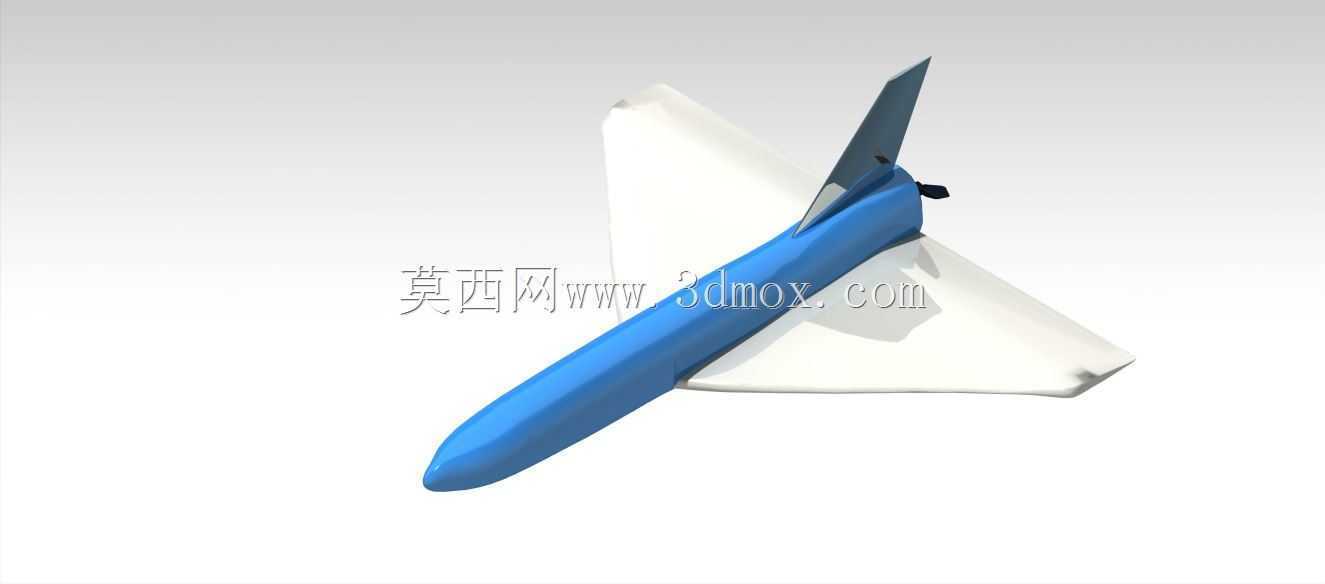

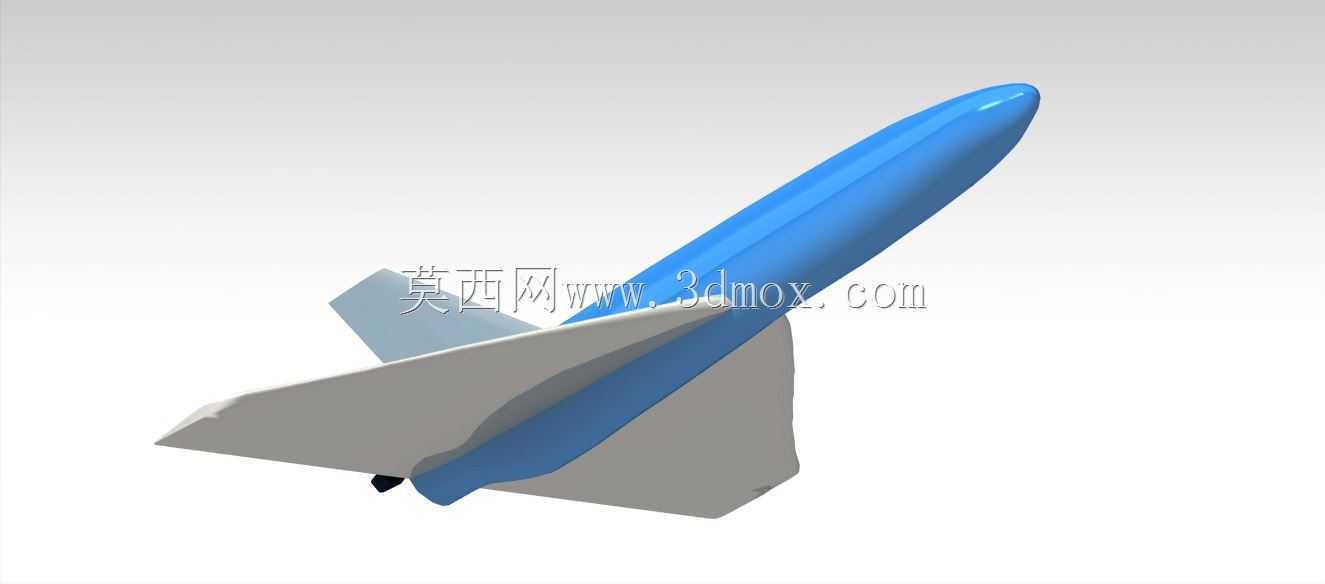

　　在地面防空系统的日常训练、性能校验以及实弹打靶科目中，靶机是模拟空中目标特性的核心装备，其气动外形、飞行特征的还原度直接决定了训练结果的有效性，也影响着防空作战单元对真实空中目标的识别、追踪与拦截能力。这款靶机的整体气动布局采用无尾三角翼设计，机身主体为细长旋成体构型，头部做了钝锥形修型，这种设计一方面能够降低跨音速飞行阶段的波阻，让靶机在模拟亚音速巡航目标时具备更稳定的飞行姿态，另一方面钝形头部也预留了足够的内部空间，可搭载任务载荷模拟不同目标的雷达反射特征。三角翼采用大后掠角设计，机翼与机身采用翼身融合过渡处理，没有明显的棱角转折，既能够降低结构应力集中的风险，也能减少飞行过程中的诱导阻力，同时大后掠三角翼的失速迎角更大，

　　在靶机做大机动规避动作时不容易进入失速状态，能够更真实地模拟作战飞机的机动规避特性。垂尾布置在机身尾部上方，采用单垂尾构型，垂尾后缘集成了方向舵操纵面，配合机翼后缘的升降副翼，能够实现航向、俯仰、滚转三个通道的姿态控制，操纵面的舵机安装槽在机身尾部做了内埋处理，避免舵机突出机身表面额外增加飞行阻力，也能减少舵机结构在高速飞行下受到的气动冲击。动力系统采用尾部推力式布局，发动机安装在机身尾部的舱段内，进气道采用机身两侧埋入式设计，这种设计不会破坏机身整体的气动连续性，同时也能避免进气道突出在大迎角飞行时出现进气效率骤降的问题，尾喷口做了收敛段修型，能够匹配小推力涡喷发动机的排气特性，保证推力输出的稳定性。从结构设计的角度来看，

　　整个机身采用分段式舱段设计，从前到后依次为任务载荷舱、飞控设备舱、燃油舱、动力舱，各舱段之间采用法兰边加螺栓的连接方式，既能够保证机身整体的结构刚度，也方便日常训练中的设备检修与部件更换，舱段之间的接缝处做了止口设计，能够保证装配时的同轴度，避免装配误差带来的气动不对称问题。机翼与机身的连接采用翼根处的插接式结构，机翼根部设计有加强筋与连接耳片，插入机身对应的翼梁接头后通过螺栓锁紧，这种连接方式能够快速完成机翼的拆装，方便靶机的存储与运输，在转场训练时不需要占用过大的包装空间。考虑到靶机在实际使用中多为野外场地发射、回收，机身底部设计有滑橇式着陆结构，滑橇采用耐磨的复合材料制作，与机身主承力框直接连接，能够承受着陆时的冲击载荷，避免机身结构在滑跑着陆过程中出现变形。在气动细节处理上，机翼前缘做了圆滑修型，没有尖锐的棱角，能够降低飞行过程中的气动噪声，也能减少前缘气流分离的概率；机身表面的所有口盖都采用与机身表面齐平的设计，口盖边缘做了倒角处理，不会在机身表面形成突兀的凸起，保证整个机身的气动表面光滑连续。这款靶机的设计核心是在保证飞行性能满足训练要求的前提下，尽可能简化结构复杂度，降低生产与使用成本，因为在实弹打靶训练中靶机属于消耗类装备，过于复杂的结构会提升单次训练的成本，也会提升地面维护的工作量。在尺寸边界设计上，机身整体长度控制在适配常规地面发射架的范围内，翼展尺寸匹配发射导轨的宽度限制，不需要对现有发射设备做改装即可直接使用，

　　垂尾高度也满足运输包装箱的内部尺寸要求，转场时不需要拆解垂尾即可完成装箱运输。在飞控设备的安装布局上，飞控计算机、GPS天线、电池等部件都布置在机身重心附近的舱段内，避免设备重量分布过于靠前或靠后带来的配平问题，减少飞行过程中为了配平带来的额外舵面偏转，降低飞行阻力的同时也能节省燃油，提升靶机的留空时间。任务载荷舱预留了标准的安装接口，可以根据不同的训练科目需求，搭载雷达反射器、红外信号模拟器、曳光弹投放装置等不同载荷，模拟不同类型空中目标的信号特征，既可以模拟固定翼作战飞机的巡航状态，也可以通过调整飞控参数模拟低空突防的目标特性，满足不同防空装备的训练需求。机身结构的材料选择上，主承力框采用航空铝合金加工，蒙皮采用轻质复合材料，既能够保证结构强度满足大机动飞行时的载荷要求，也能尽可能降低机身结构重量，提升有效载荷能力与飞行性能，各部件之间的连接尽量采用标准件，减少特殊定制零件的使用，方便在训练现场快速更换损坏的部件，提升训练的保障效率。
