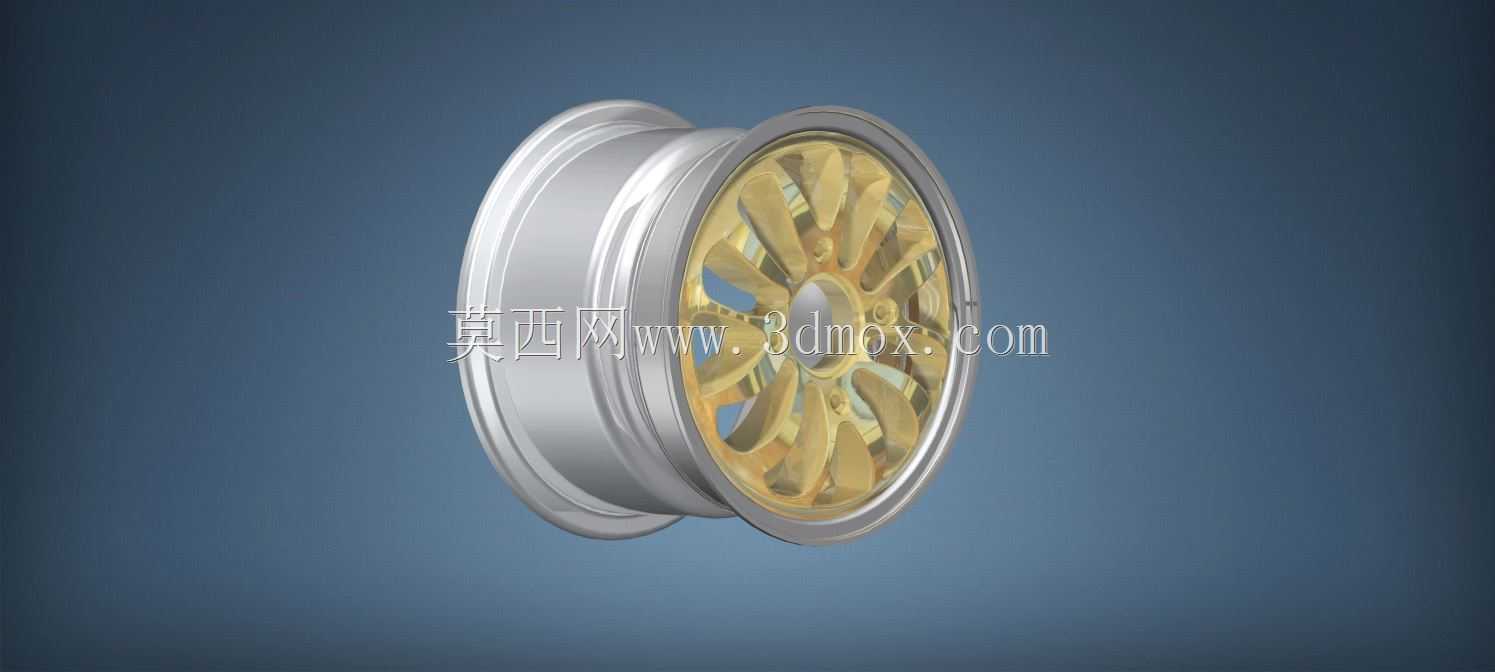

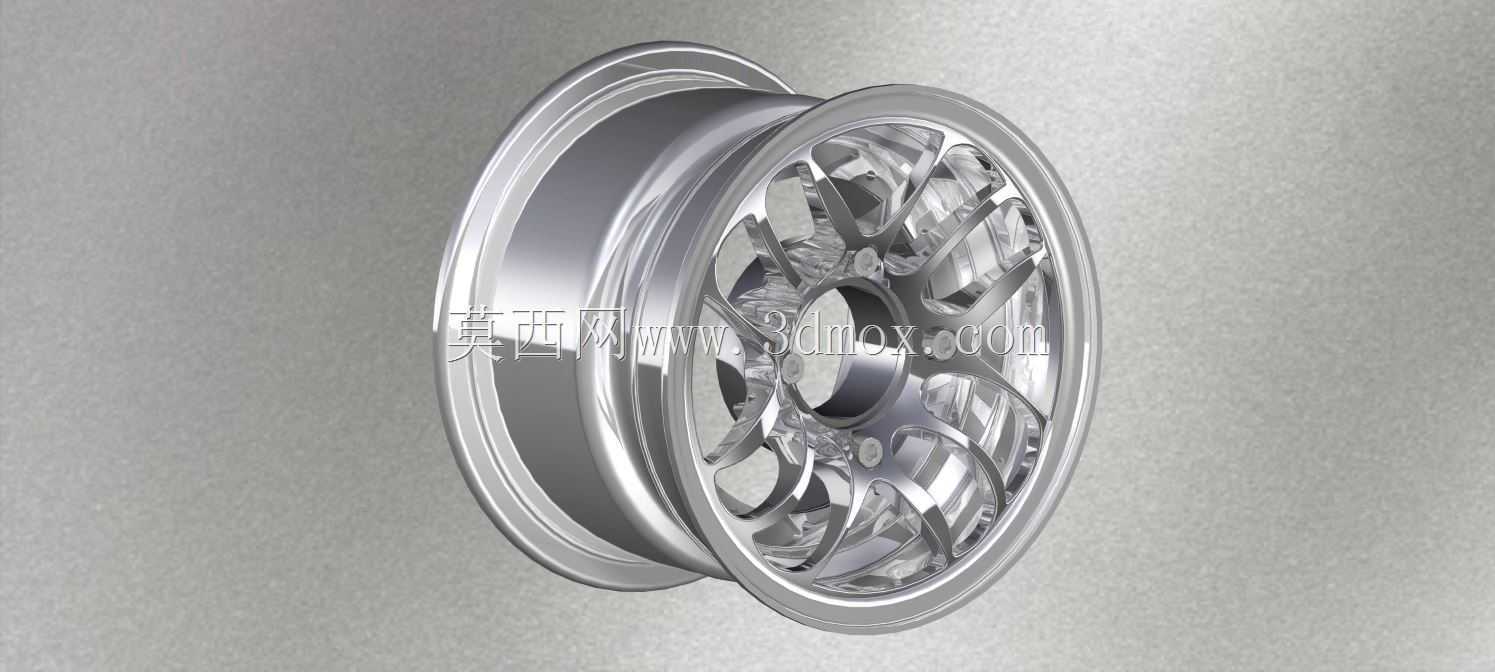

10英寸规格赛车专用轮毂轮圈结构设计

　　这款轮圈针对小型竞技赛车的定制化改装需求开发，适配团队定制的专用轮毂安装基座，核心服务于场地竞速类赛车的行走系统升级场景，在轻量化赛事、业余改装竞速、小型方程式类赛车的搭建中都能适配使用。轮圈的安装基准围绕100mm节圆直径的安装孔位设计，四个安装位对应M10规格的车轮螺柱，匹配直径70mm的10mm凸形插口定位结构，安装时需要先将车轮中心对准插口放置，保证四个螺柱顺利穿过对应孔位后，再通过四个M10规格的车轮螺母完成锁紧固定，整个安装流程需要严格保证定位面的贴合度，避免出现安装偏斜导致的行驶抖动问题。设计过程中优先考虑了轮心的定位精度要求，轮心位置必须完全贴合插口基准面，才能保证轮圈与内外壳体的固定可靠性，

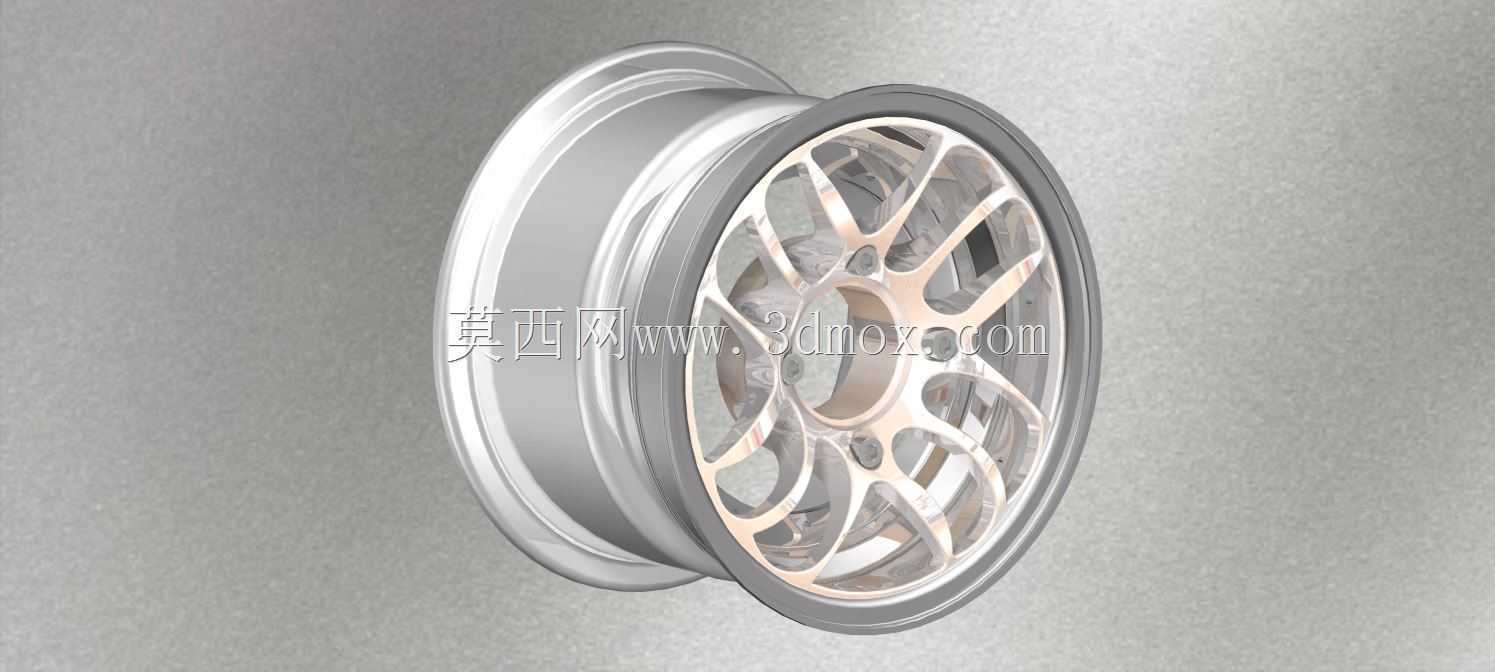

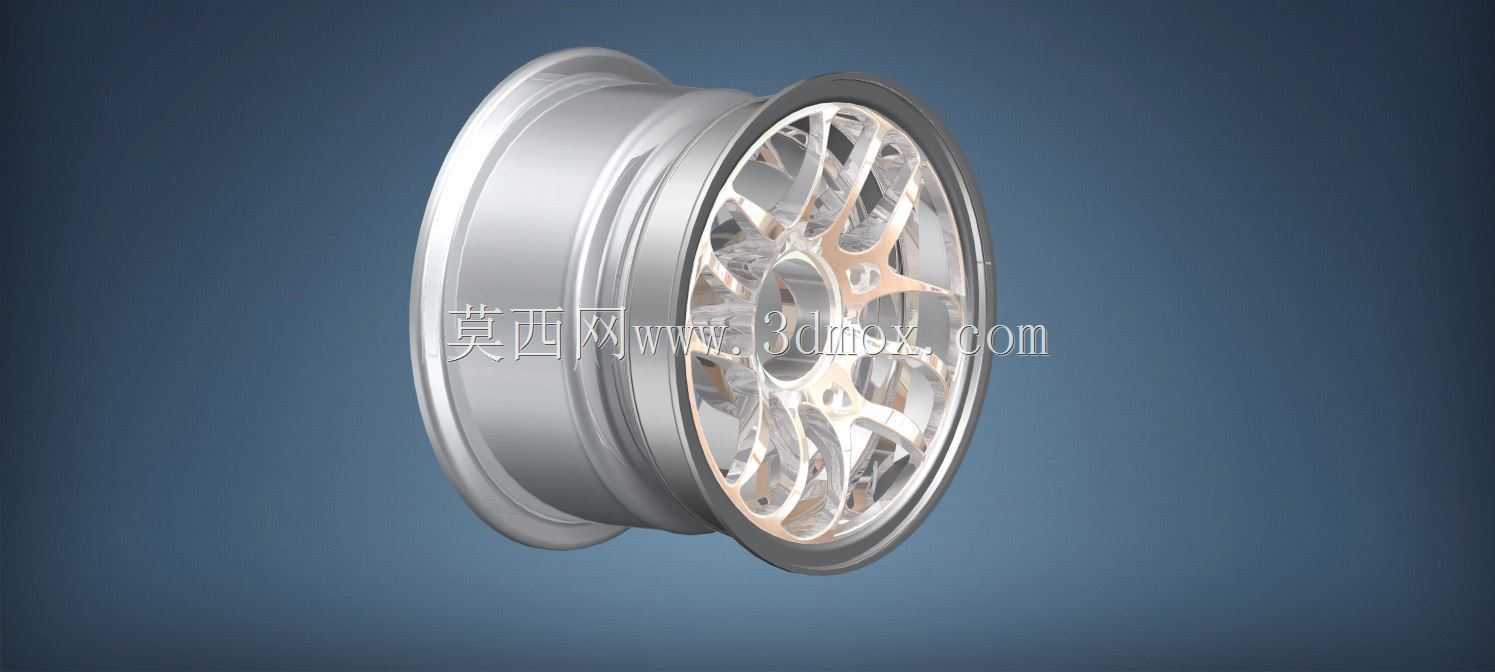

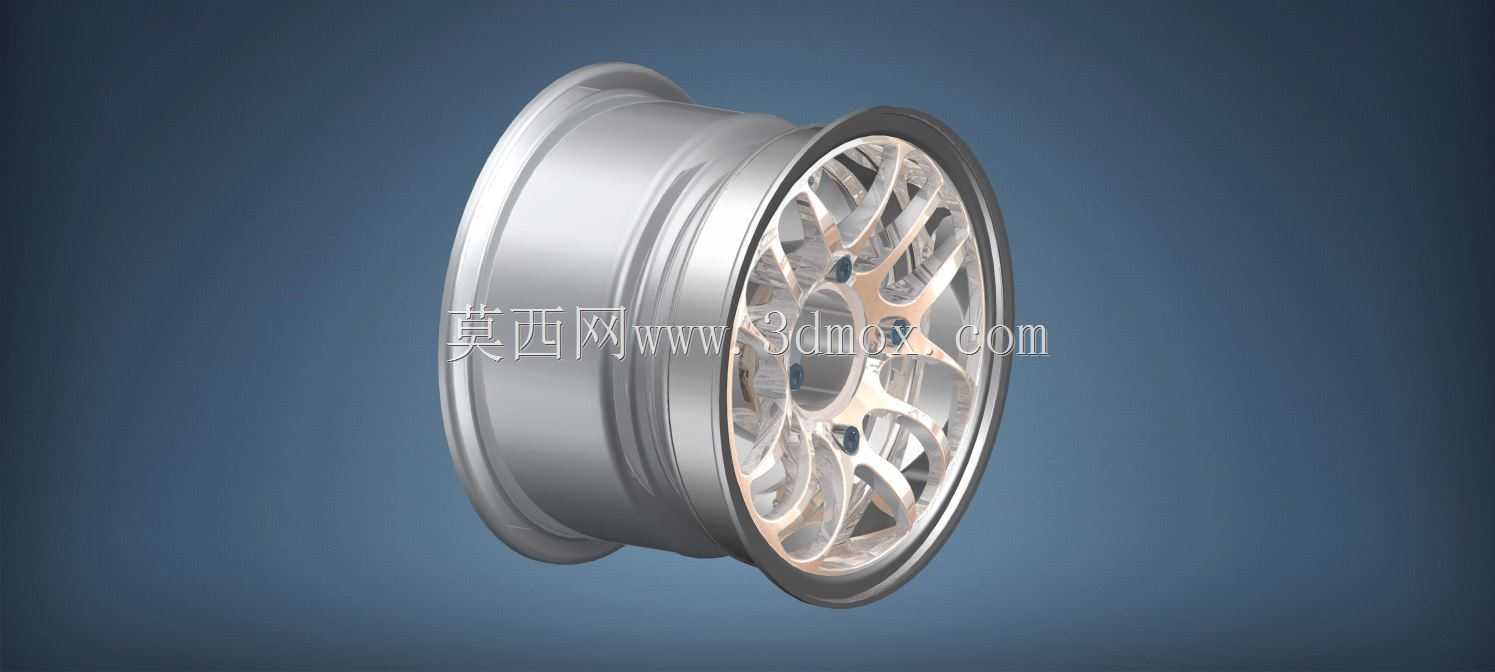

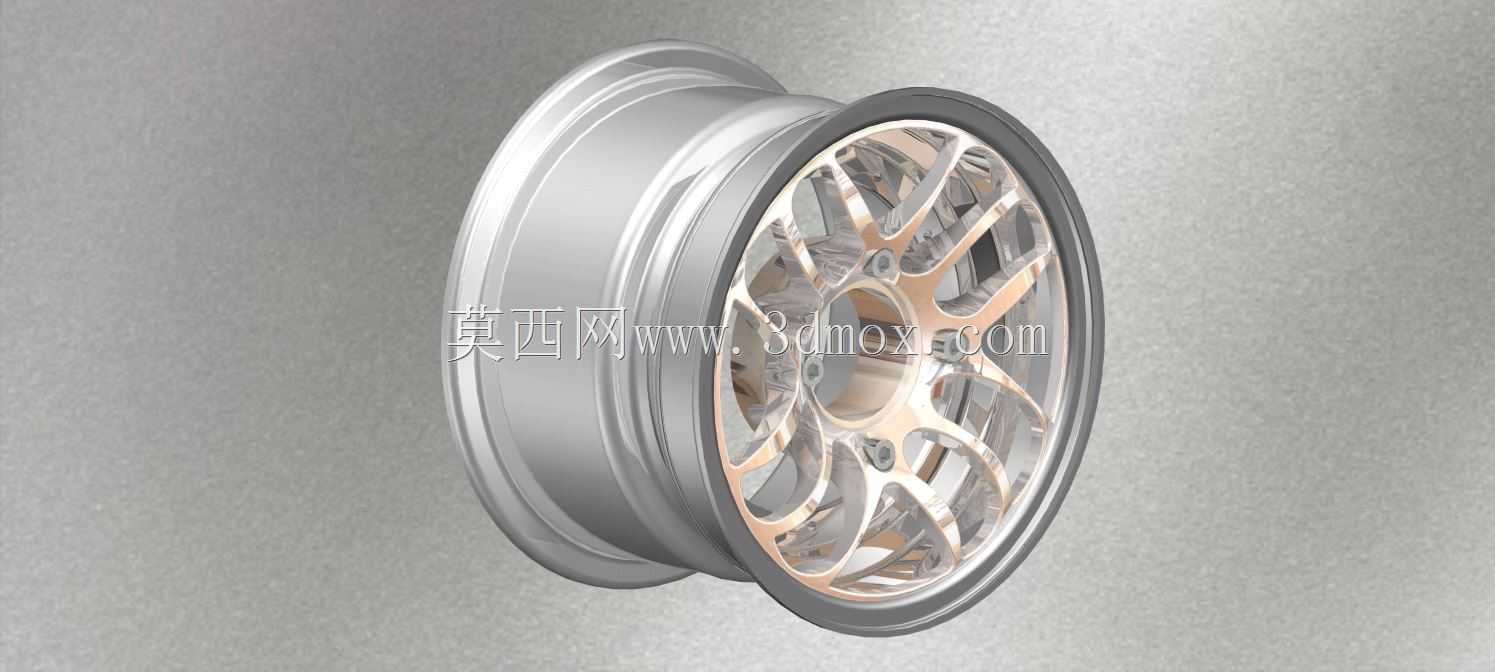

　　避免高速行驶下出现连接松动的风险。轮圈的偏置量也就是ET值严格控制在29mm，公差精确到毫米级，这个参数是匹配定制轮毂的安装空间、轮距参数以及刹车系统避让空间反复校核得出的，既能够保证轮圈安装后与悬挂结构、刹车卡钳之间留有足够的安全间隙，不会出现转向或避震压缩时的摩擦干涉，也能匹配轮胎的安装宽度，保证轮胎接地面积的受力均匀性，提升赛车过弯时的抓地稳定性。结构设计上采用了多辐条的镂空造型，在保证轮圈整体结构强度、满足竞技场景下抗冲击载荷要求的同时，尽可能削减了非必要的结构重量，降低车轮的簧下质量，对于提升赛车的加速响应性、避震系统的工作效率都有实际帮助。辐条的排布经过受力路径优化，从安装法兰位置向轮辋边缘均匀延伸，

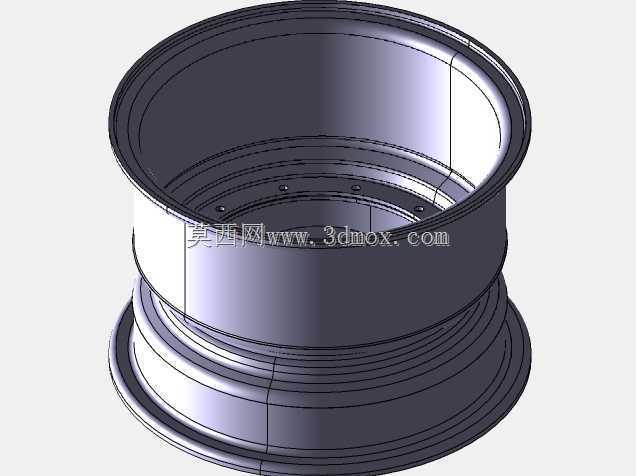

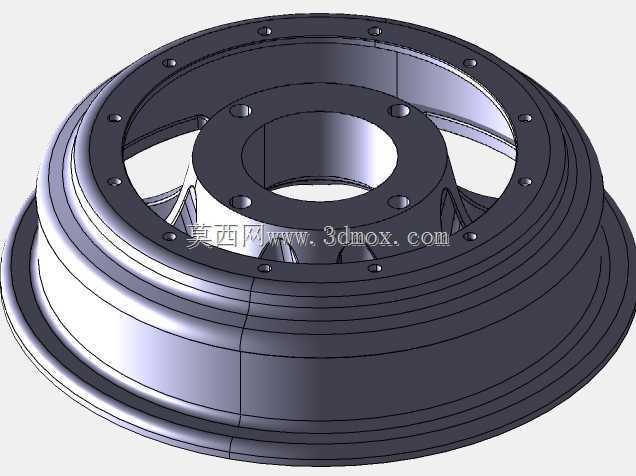

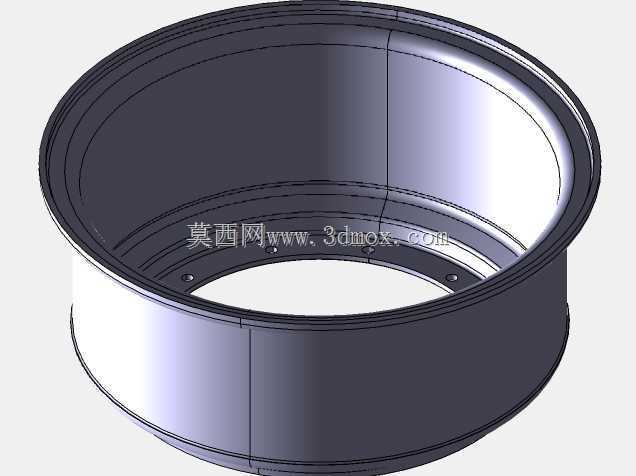

　　能够将行驶过程中受到的路面冲击、过弯侧向力均匀分散到整个轮圈结构上，避免局部应力集中导致的结构失效。轮辋部分的尺寸严格匹配10英寸直径的轮胎安装要求，胎圈座的尺寸公差符合车轮安装的通用规范，能够保证轮胎安装后的气密性与贴合度，避免高速行驶下出现轮胎脱圈的风险。在建模过程中，所有安装孔位的位置度、插口的配合公差、偏置量的尺寸基准都经过反复校验，确保模型数据可以直接对接后续的加工制造环节，不管是采用铸造还是锻造工艺生产，都能直接提取模型的尺寸参数作为生产依据，不需要二次调整安装相关的核心尺寸。设计时也兼顾了轮圈的散热需求，辐条之间的镂空空隙能够在车辆行驶时引导气流穿过，带走刹车系统工作产生的热量，降低长距离竞速下刹车系统的热衰减风险，提升赛车的连续行驶稳定性。轮圈的中心孔与凸形插口的配合采用过渡配合设计，既能够保证安装时的定位便利性，也能在螺母锁紧后避免轮圈出现径向窜动，保证高速旋转时的动平衡精度。
