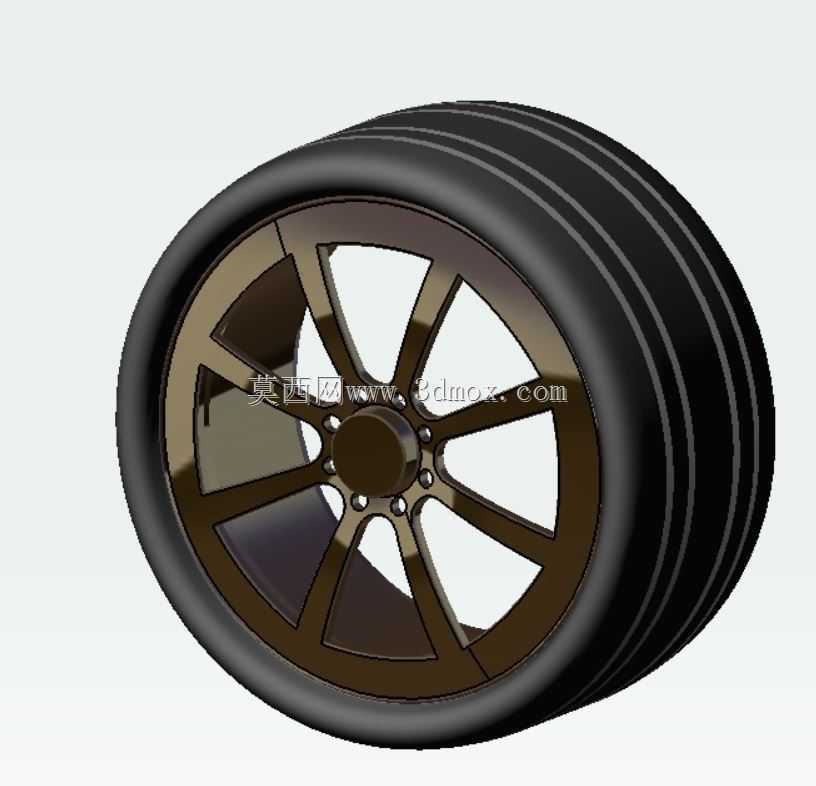

乘用车多辐条轮毂配套子午线轮胎结构

　　日常做整车底盘行走系统匹配时，轮胎与轮毂的组合是最容易被忽略却直接影响行驶质感的部件，这套带古铜色多辐轮毂的乘用车子午线轮胎结构，覆盖了从民用家用轿车到入门运动车型的配套适配场景，建模时需要兼顾外观曲面精度与实际安装的边界约束，不能只做视觉上的外观造型。先从实际用途说起，这套行走部件承担着整车全部垂直载荷的传递，同时要把动力输出端的扭矩转化为地面附着力，缓冲路面颠簸带来的冲击，转向时还要提供足够的侧向抓地力，避免侧滑风险，日常行驶中轮胎的接地面积、胎面形变幅度直接决定了制动距离与操控极限，建模时不能把轮胎当成单纯的环形橡胶件处理。设计思路上，胎面部分采用了三条纵向主排水沟的结构，对应日常湿滑路面的排水需求，

　　避免高速行驶时出现水滑现象，胎侧做了适度的圆弧过渡，既保证低胎压下的形变缓冲空间，也避免转向时胎侧剐蹭轮拱内衬；轮毂部分采用七辐双肋的辐条布局，每根辐条做了内凹的斜面造型，一方面是降低辐条重量实现簧下质量减重，另一方面是给刹车卡钳预留足够的安装空间，避免大尺寸刹车套件安装后出现剐蹭辐条的问题。安装边界部分需要重点关注几个配合尺寸，首先是轮辋与轮胎的配合直径，要严格匹配对应规格轮胎的胎圈座直径，过盈量控制在合理区间，既保证充气后轮胎不会滑脱，也避免安装时胎圈损伤；其次是轮毂的PCD节圆直径、中心孔尺寸与偏距值，偏距值直接决定了轮毂装车后是否会突出翼子板，或者蹭到内侧的悬挂摆臂与减震器，中心孔要与车辆轴头完全贴合，

　　避免高速行驶时出现车轮抖动；最后是轮毂螺栓孔的锥面角度，要匹配对应车型的轮毂螺栓锥面，保证锁紧时受力均匀，不会出现螺栓松动的问题。实际工程应用中，这类轮胎轮毂组合在做整车装配校验时，还要模拟极限转向角度下轮胎与轮拱、转向拉杆的间隙，满载压缩工况下轮胎与翼子板内衬的间隙，避免颠簸路况下出现剐蹭；胎面的花纹深度也要符合常规民用轮胎的设计规范，兼顾耐磨性能与抓地性能，胎体内部的帘布层结构虽然在外观模型上不做体现，但建模时胎壁的厚度参数要预留出帘布层、气密层的结构空间，方便后续做有限元分析时直接赋予材料属性。轮毂的辐条厚度也要做结构强度校验，不能为了追求外观造型做过薄的辐条，否则过颠簸路面或者过坑时容易出现辐条断裂的风险，

　　辐条与轮辋连接的圆角过渡要足够顺滑，避免应力集中导致的疲劳裂纹；轮辋的气门嘴孔位置要避开辐条遮挡，方便后续充气时连接气嘴，同时预留胎压监测传感器的安装空间，适配现在主流车型的直接式胎压监测配置。很多新手建模时容易忽略轮胎与轮辋的配合细节，直接把轮胎套在轮辋外侧不做胎圈与轮辋槽的贴合结构，实际生产中这种结构是无法完成充气装配的，胎圈部位的刚性凸起要完全卡入轮辋的胎圈座卡槽内，才能保证密封性能，承受充气后的内部压力。另外胎侧的标识区域要预留平整的曲面，方便后续刻印轮胎规格、载重指数、速度级别等标识信息，轮毂的中心盖位置也要做对应的卡扣结构，方便安装品牌标识盖，这些细节虽然不影响主体结构，但都是实际量产装配中必须考虑的工程点。
