平面涡轮机核心结构三维设计方案

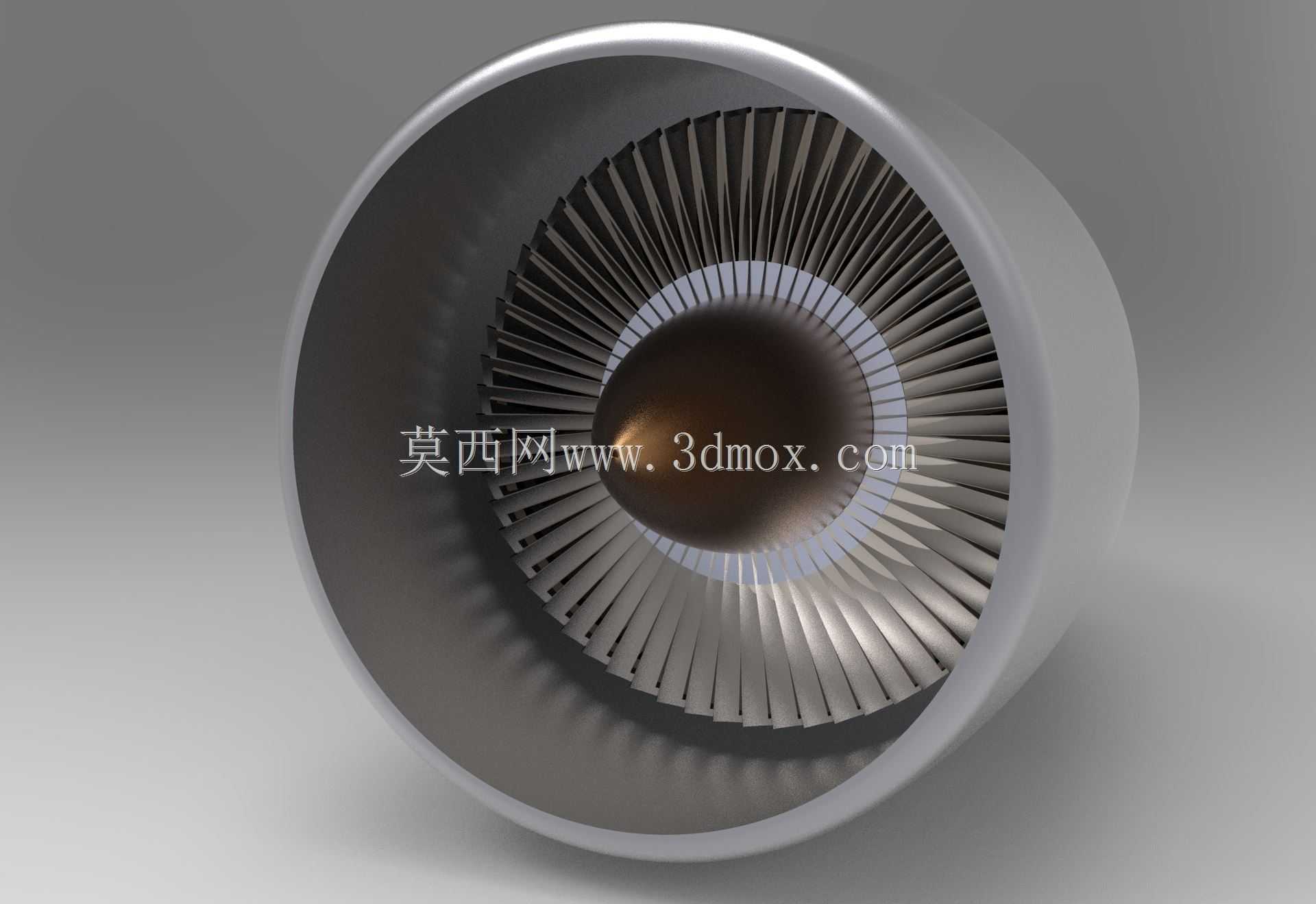

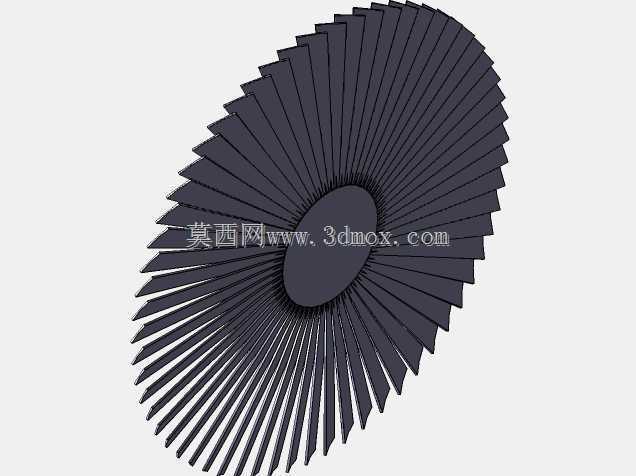

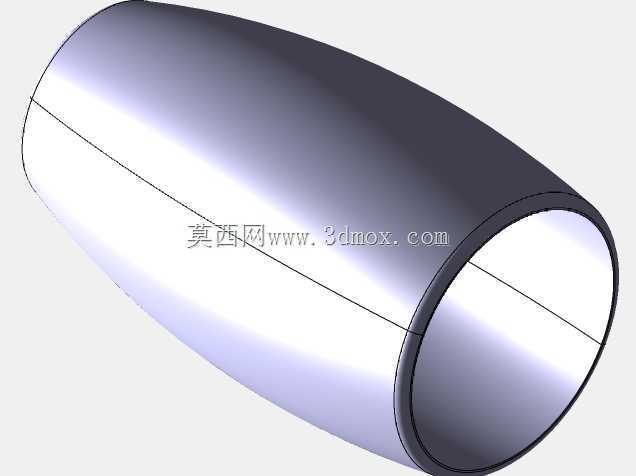

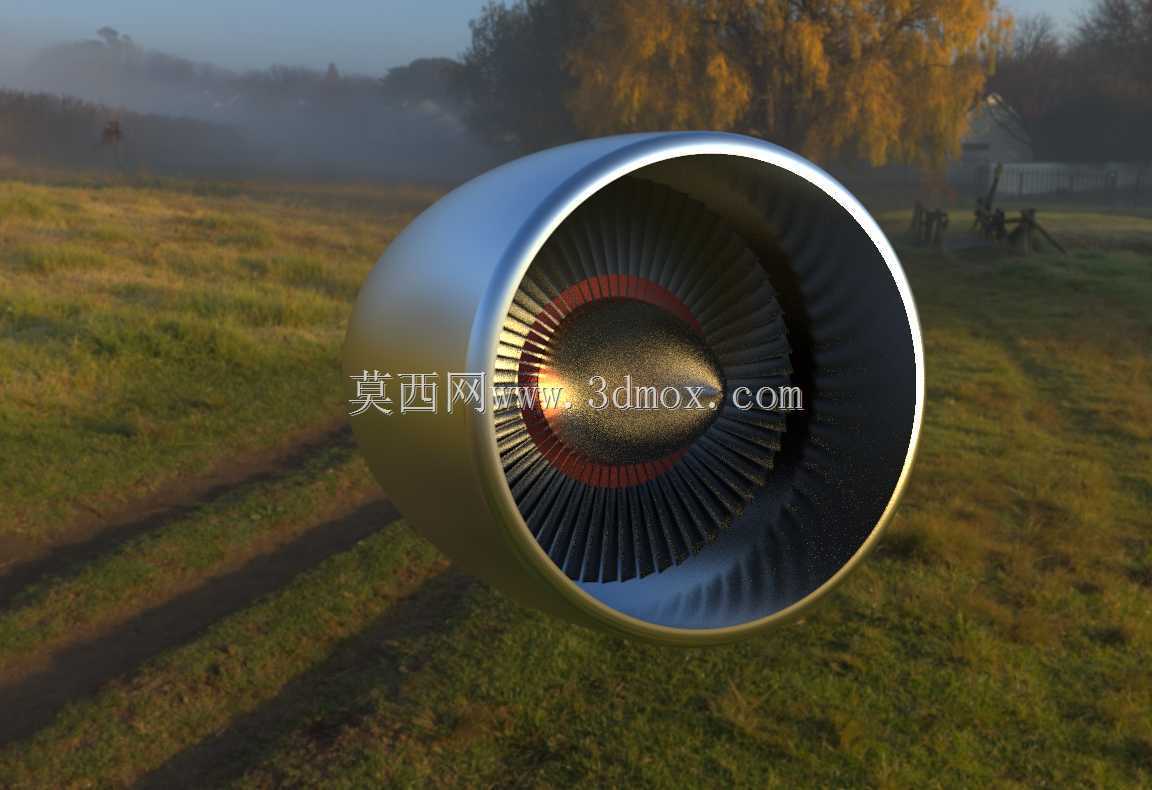

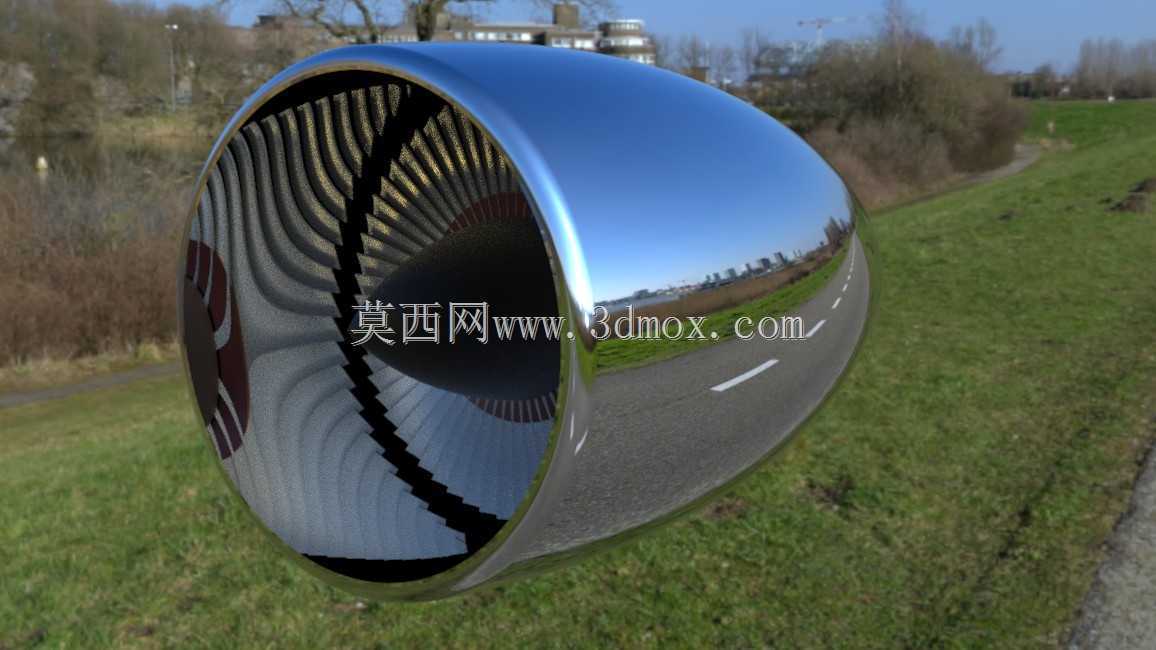

　　在流体动力转换类设备的结构设计环节，平面涡轮机作为核心能量转换部件，其结构合理性直接决定整套动力单元的能量转换效率与运行稳定性，这类结构广泛应用在小型燃气动力装置、工业废气余能回收系统、航空辅助动力单元的前端进气做功段，部分微型涡轮增压器的压气机端也会采用近似的平面叶栅布局来适配小尺寸安装空间下的气流导向需求。从实际工程落地的角度看，这类平面涡轮的设计首先要匹配安装边界的尺寸约束，本次设计的涡轮整体采用环形对称布局，外轮缘为等厚度薄壁圆筒结构，轮缘内壁与叶片顶端预留0.2mm的装配间隙，既避免高速转动下叶片受热膨胀与轮缘发生剐蹭，也能减少叶顶间隙带来的气流泄漏损失，整体外径适配常规120mm通径的动力舱安装位，

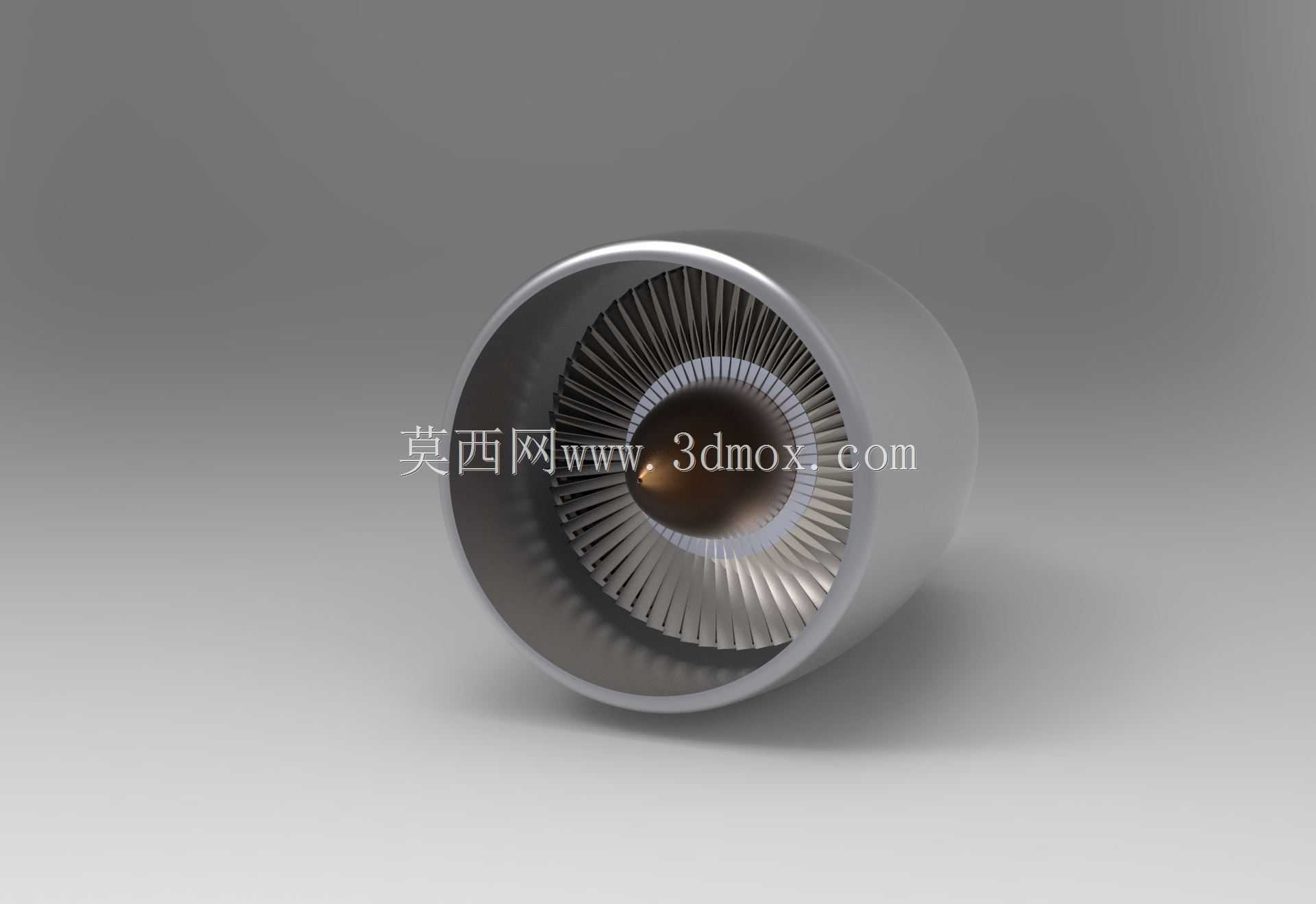

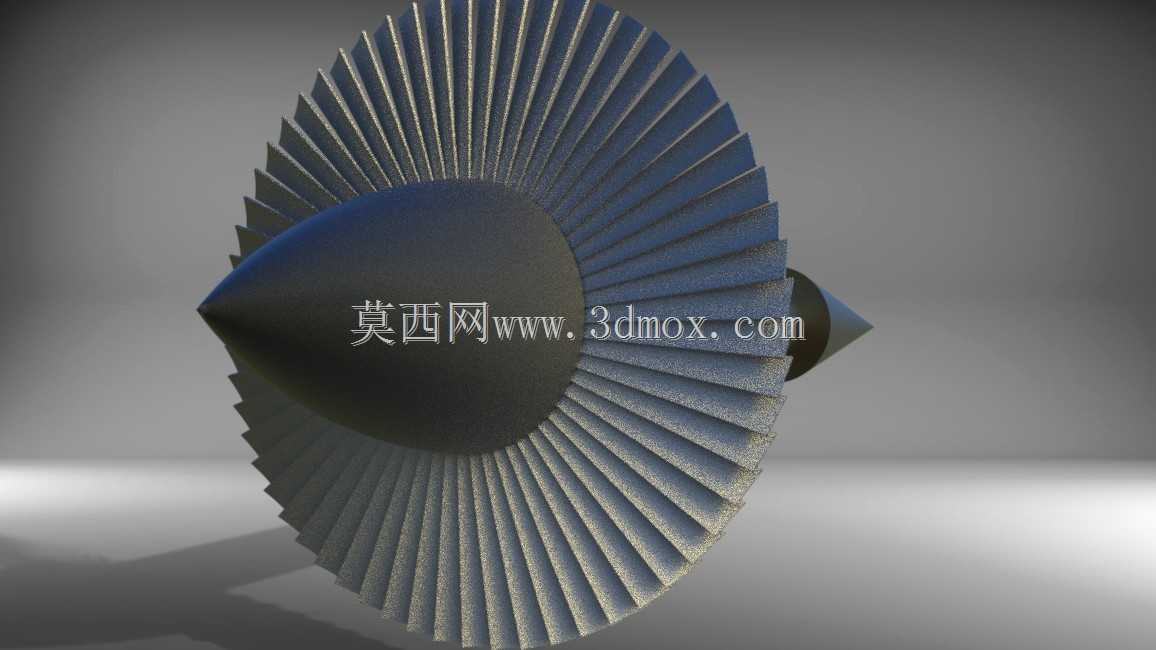

　　轴向安装厚度控制在45mm以内，可直接嵌入现有同尺寸涡轮壳体的安装槽位，无需额外改动周边管路的固定结构。叶片部分采用等截面直叶片布局，沿轮毂周向均匀排布，叶片型线经过流体仿真优化，进气侧导圆半径沿叶高方向保持一致，出气侧的叶型折转角控制在12度范围内，能够保证气流沿叶片通道流动时不出现明显的边界层分离，在额定转速下可实现87%以上的能量转换效率，相比同尺寸的弯掠叶片结构，平面直叶片的加工难度更低，采用五轴铣削或者精密铸造工艺都能实现批量生产，单件加工的形位公差可控制在0.05mm以内，完全满足高速转动下的动平衡要求。轮毂部分采用实心锥面过渡结构，与中心传动轴的配合面设计为H7/k6的过渡配合，配合段长度为18mm，

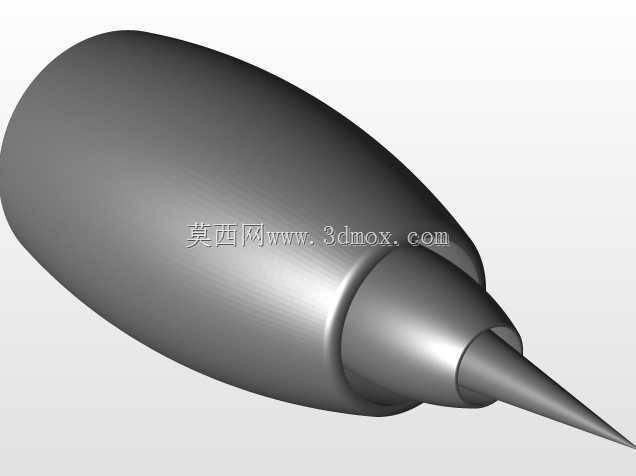

　　轴端预留标准平键槽位，可直接与直径20mm的动力输出轴连接，轮毂与叶片的连接位置采用R3的圆角过渡，避免应力集中导致的叶片根部疲劳断裂，在12000rpm的额定工作转速下，叶片根部的最大等效应力仅为材料许用应力的32%，具备足够的安全裕度。设计过程中优先考虑了不同工况下的结构适配性，针对进气温度在300摄氏度以内的应用场景，轮缘与叶片可采用6061铝合金加工，整体重量可控制在1.2kg以内，有效降低转动惯量，提升动力响应速度；如果应用在进气温度超过600摄氏度的燃气做功场景，可更换为高温合金材料，仅需调整叶片与轮缘的热膨胀间隙参数，整体结构无需做大幅改动。从装配逻辑来看，该涡轮结构采用一体化设计思路，叶片与轮毂、

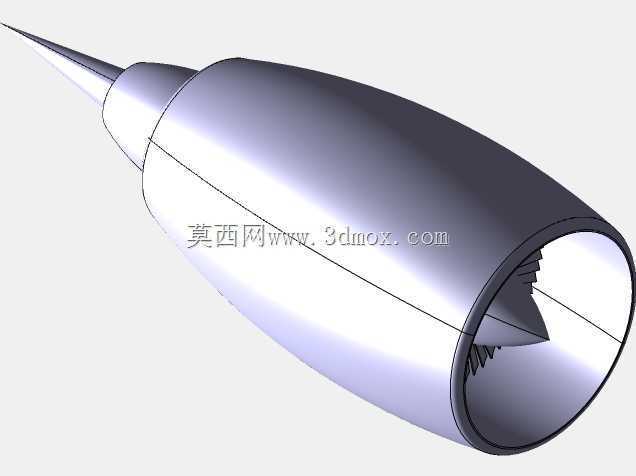

　　轮缘可通过整体铸造一次成型，后续仅需对配合面、叶型表面做精加工处理，减少了分体装配带来的累积误差，装配时仅需将涡轮压入传动轴，通过轴端挡圈固定轴向位置即可完成安装，无需额外的定位工装，现场维护时的拆装效率比分体式叶片结构提升60%以上。在实际应用场景中，这类平面涡轮结构不仅可作为独立的动力输出部件，也可作为导流部件应用在通风设备、管道增压装置的内部，当调整叶片的安装角度与叶型折转角时，可适配不同流量、不同压比的工况需求，比如在小型管道通风系统中，将叶片折转角调整为8度，可在相同转速下获得更大的通风流量，同时降低运行噪音；在余能回收场景中，适当增大叶片折转角，可提升气流能量的捕获效率，将管道内的高速流体动能转换为转轴的旋转机械能，带动发电机或者其他负载做功。结构设计阶段充分考虑了动平衡校正的需求，在轮缘的外圆柱面预留了0.5mm的动平衡去重余量，装配完成后可直接在动平衡机上对轮缘外圆做去重处理，无需额外设计去重结构，整体动平衡精度可达到G2.5等级，完全满足高速旋转设备的运行要求，避免高速转动下出现振动超标、轴承磨损过快的问题。另外，叶型表面的粗糙度要求控制在Ra1.6以内，可减少气流与叶片表面的摩擦损失，进一步提升能量转换效率，对于有防腐需求的应用场景，可在叶片与轮缘表面做硬质阳极氧化或者陶瓷涂层处理，提升部件在含尘、含腐蚀性气体环境下的使用寿命。
