电机鼓风机弧形上壳体结构设计

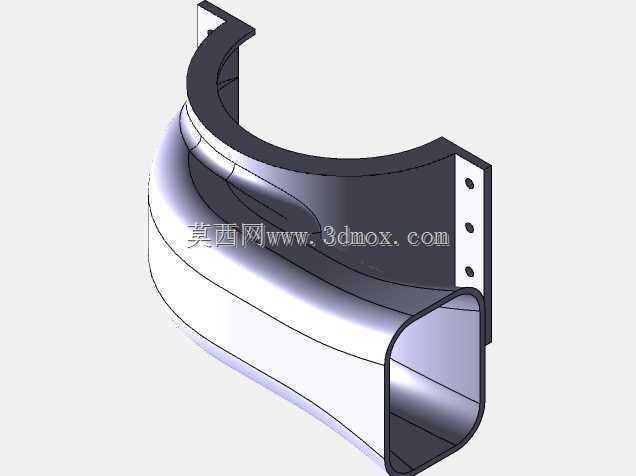

　　该部件作为电机鼓风机的上部风道承载结构，主要应用在中小型离心式鼓风设备的风道出风口段，承担着引导气流转向、密封风道腔体、连接上部出风管路的核心作用，在工业通风、设备散热、物料气力输送等场景的鼓风设备中都能见到这类结构的应用。实际运行过程中，气流从鼓风机叶轮段输出后进入该壳体围成的腔道，顺着曲面内壁完成90度左右的转向后从端部的扁形接口送出，壳体的内壁曲面顺滑度直接影响风道的风阻表现，若曲面存在折线或突兀的截面变化，会在腔体内形成涡流，不仅会降低鼓风效率，还会产生额外的气动噪音，长期运行下涡流带来的持续振动还可能影响连接部位的密封性能。从结构设计逻辑来看，该壳体采用半包围的弧形腔体结构，一侧设置带安装孔的立式法兰边，

　　用于和鼓风机的中段蜗壳结构做螺栓紧固连接，法兰边上的三个安装孔沿法兰高度方向均匀排布，孔位间距匹配常规中小型鼓风机蜗壳的对应安装位，安装时法兰结合面需要加装密封垫片，避免高压气流从结合面泄漏。端部的扁形接口为跑道型截面，边缘做了卷边强化处理，既可以对接对应截面的出风软管，也能通过卡箍结构连接硬质出风管路，接口的截面尺寸经过匹配计算，和该型号鼓风机的额定出风量适配，避免截面突变带来的风损。壳体的主体曲面采用多段顺滑过渡的曲面拼接而成，建模过程中通过多段实体布尔运算结合外壳抽壳的方式完成主体结构，曲面的曲率变化沿着气流走向逐步调整，从靠近法兰端的圆弧段平滑过渡到端部的扁形接口段，内壁没有多余的凸起或加强筋结构，

　　尽可能降低气流通过时的阻力。考虑到该部件既可以采用钣金折弯焊接成型，也可以采用铸造工艺批量生产，设计时在曲面的转角位置预留了适配两种工艺的圆角参数，钣金成型时转角R角匹配常用钣金折弯的最小折弯半径，避免折弯处出现开裂，铸造生产时该圆角也能满足金属液充型的流动要求，减少冷隔、浇不足的铸造缺陷。安装边界方面，该壳体的弧形外轮廓半径匹配对应型号鼓风机的蜗壳外径，安装后不会和鼓风机的电机端盖、叶轮防护结构产生干涉，法兰边的厚度根据承压要求设置，能够承受鼓风机额定风压下的结构载荷，不会运行过程中出现法兰变形导致的密封失效问题。壳体的侧壁厚度均匀，无论是钣金工艺的板材厚度选择还是铸造工艺的壁厚设置，都保持整体厚度一致，

　　避免成型过程中出现应力集中，钣金焊接时可以减少焊接变形量，铸造时可以避免壁厚差异带来的缩孔缺陷。实际装配过程中，该壳体扣合在鼓风机蜗壳的上部开口位置，法兰面和蜗壳的对应安装面完全贴合，螺栓穿过法兰孔后紧固到蜗壳的预埋螺母或焊接螺柱上，紧固时按照对角顺序逐步拧紧螺栓，避免法兰面受力不均出现缝隙。端部的扁形接口在对接管路时，需要保证接口和管路的同轴度，避免管路歪斜导致接口处承受额外的弯矩，长期运行下造成接口变形开裂。对于需要做防腐处理的应用场景，该壳体的外表面和内表面都预留了足够的涂层厚度空间，无论是喷塑、喷漆还是镀锌处理，都不会影响后续的装配精度，安装孔和接口端面的涂层可以在装配前做局部遮蔽处理，保证连接部位的接触精度。
