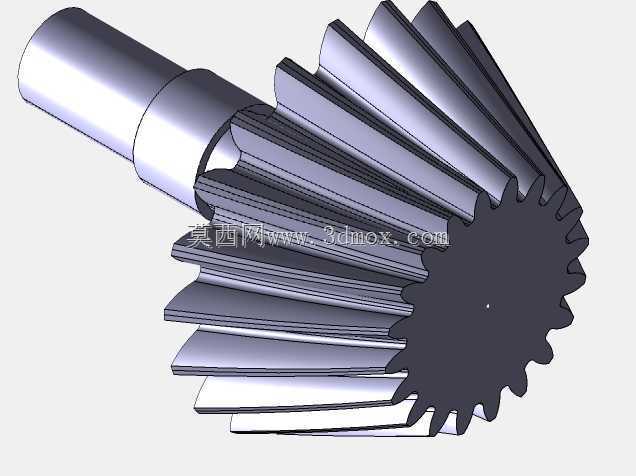

带轴参数化直齿锥齿轮传动构件

　　在各类需要相交轴动力传递的机械传动场景中，锥齿轮始终是核心的传动构件，这套带集成轴段的直齿锥齿轮结构，正是针对中小功率相交轴传动需求开发的参数化设计方案。日常设备选型与结构设计过程中，很多工程师会遇到安装空间受限、传动比需要根据工况微调的问题，这套结构在设计之初就把参数可调的逻辑嵌入到建模全流程中，所有齿形参数、轴段长度、安装定位尺寸都做了关联约束，不需要重新绘制齿形轮廓，只需要调整对应的模数、齿数、齿宽、轴径参数，就能快速生成符合特定工况的锥齿轮结构，大幅缩短非标传动件的设计周期。

　　从实际应用场景来看，这类锥齿轮广泛适配差速机构、机床进给传动箱、小型农机传动端、工业减速器的相交轴传动单元，尤其是在输入轴与输出轴呈90度交错的安装布局下，直齿锥齿轮的加工难度更低、装配容错性更好，相比螺旋锥齿轮不需要复杂的齿向修形就能满足常规中低速传动的需求。这套结构将传动齿轮与输入轴做了一体化设计，省去了齿轮与轴之间的键连接、过盈配合装配环节，从根源上避免了键槽应力集中、配合间隙导致的传动回差问题，在频繁正反转的传动工况下，一体化结构的传动刚性更有优势，也能减少装配环节的累计误差。

　　从安装边界来看，轴段部分做了分级设计，靠近齿根的位置预留了轴承安装位，轴肩尺寸严格匹配常用深沟球轴承的内圈定位高度，装配时轴承可以直接抵靠轴肩完成轴向定位，不需要额外加装定位套；轴端位置预留了联轴器安装的轴段长度，适配常见的刚性联轴器、弹性膜片联轴器的装夹尺寸，不需要二次加工轴端就能完成与动力端的连接。齿部的设计参考了标准直齿锥齿轮的齿形规范，齿顶间隙、齿根圆角都做了标准化处理，加工时可以直接采用成型铣刀或者展成法加工，不需要定制特殊刀具，能有效降低零件的加工成本。

　　设计过程中特意对齿根位置做了圆角强化处理，避免齿根应力集中导致的轮齿断裂问题，在传递额定扭矩的工况下，齿根弯曲强度、齿面接触强度都能满足通用机械的设计要求。参数化的设计逻辑也让这套结构的适配性更强，比如在小型输送设备的转角传动位，只需要调整传动比对应的齿数参数、修改轴段长度匹配设备的墙板安装间距，就能快速生成适配的零件模型，直接导入装配体中做干涉检查，不需要反复调整齿形啮合位置，只要参数输入正确，两个配对锥齿轮的啮合间隙就能自动保持在合理范围内，减少了装配时的调整工作量。

　　很多初次做相交轴传动设计的工程师容易忽略锥齿轮的安装距要求，这套模型在建模时就把安装距基准面做了明确的标识，对应的轴肩位置就是安装定位基准，装配时只需要将轴承端面抵靠箱体的对应定位面，就能保证锥齿轮的正确啮合位置，不需要反复调整垫片厚度来补偿安装距误差。齿宽的设计也参考了通用设计规范，没有采用过大的齿宽参数，避免齿宽过大导致的小端齿形过尖、加工难度提升的问题，同时保证足够的齿面接触面积，满足额定扭矩的传递需求。轴段的过渡位置都做了圆角处理，避免轴径突变导致的应力集中，在交变载荷的工况下能有效提升轴的疲劳寿命，一体化的结构也让零件的整体刚性更好，在高速运转时的振动更小，传动平稳性更优。
