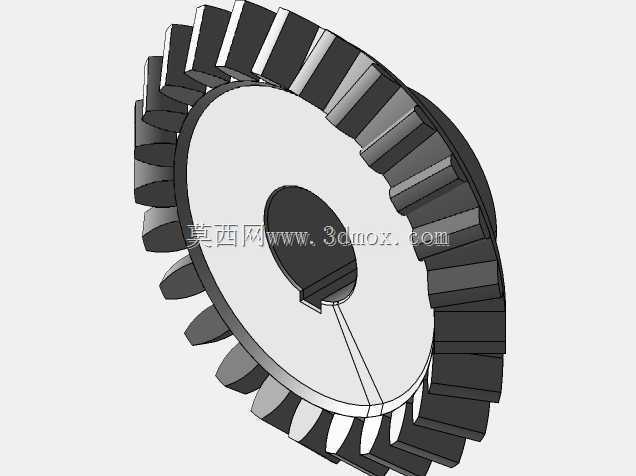

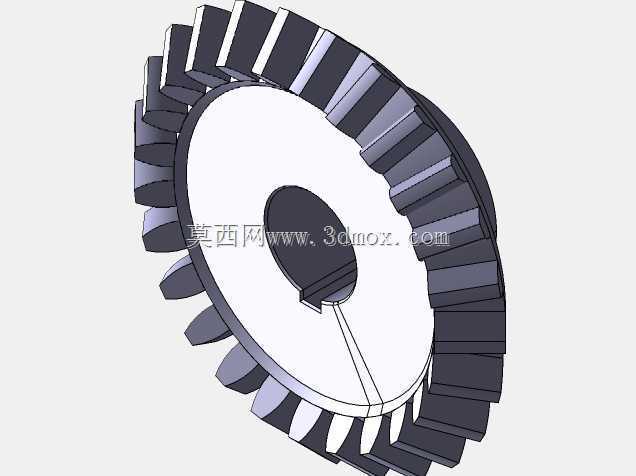

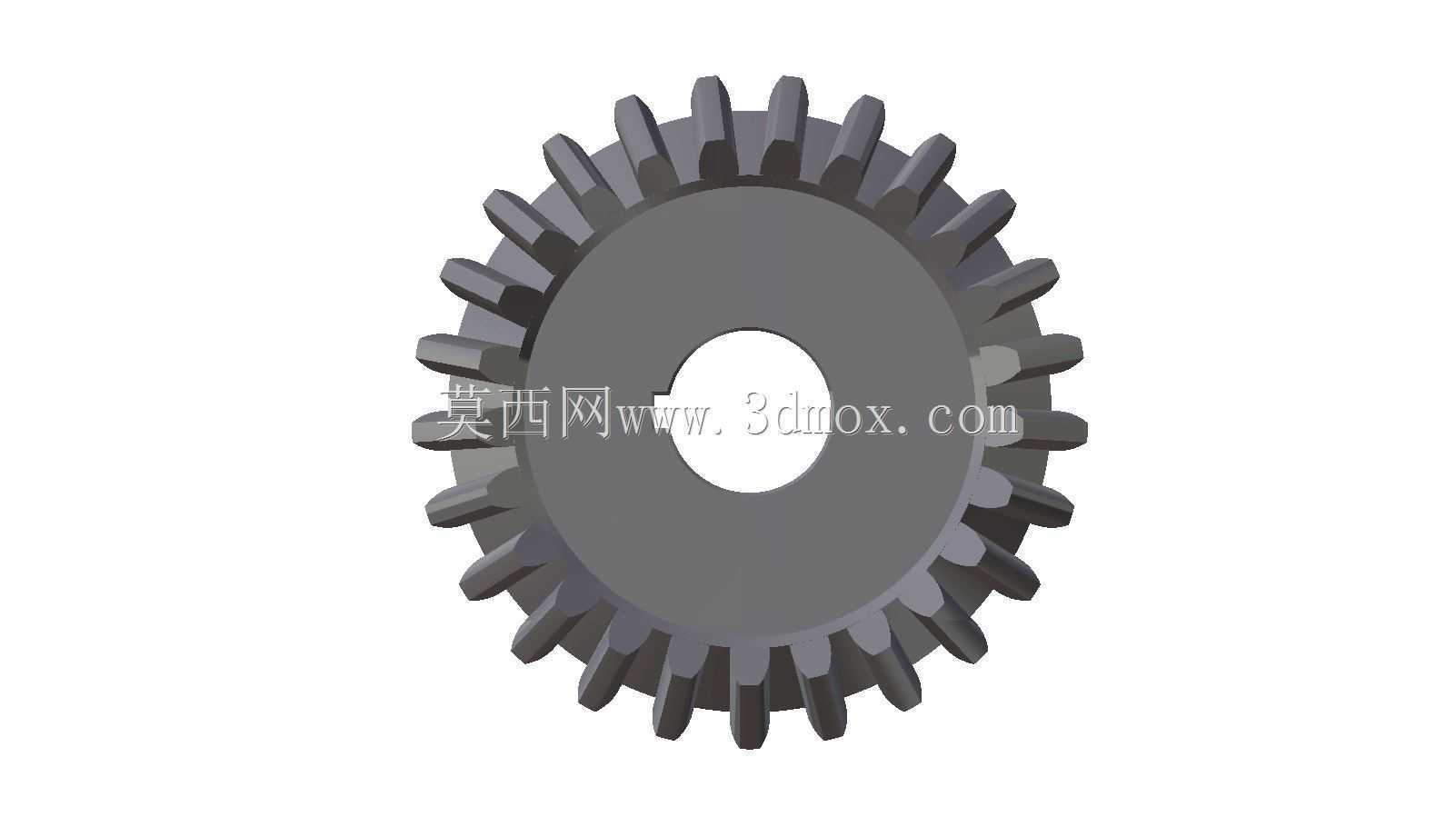

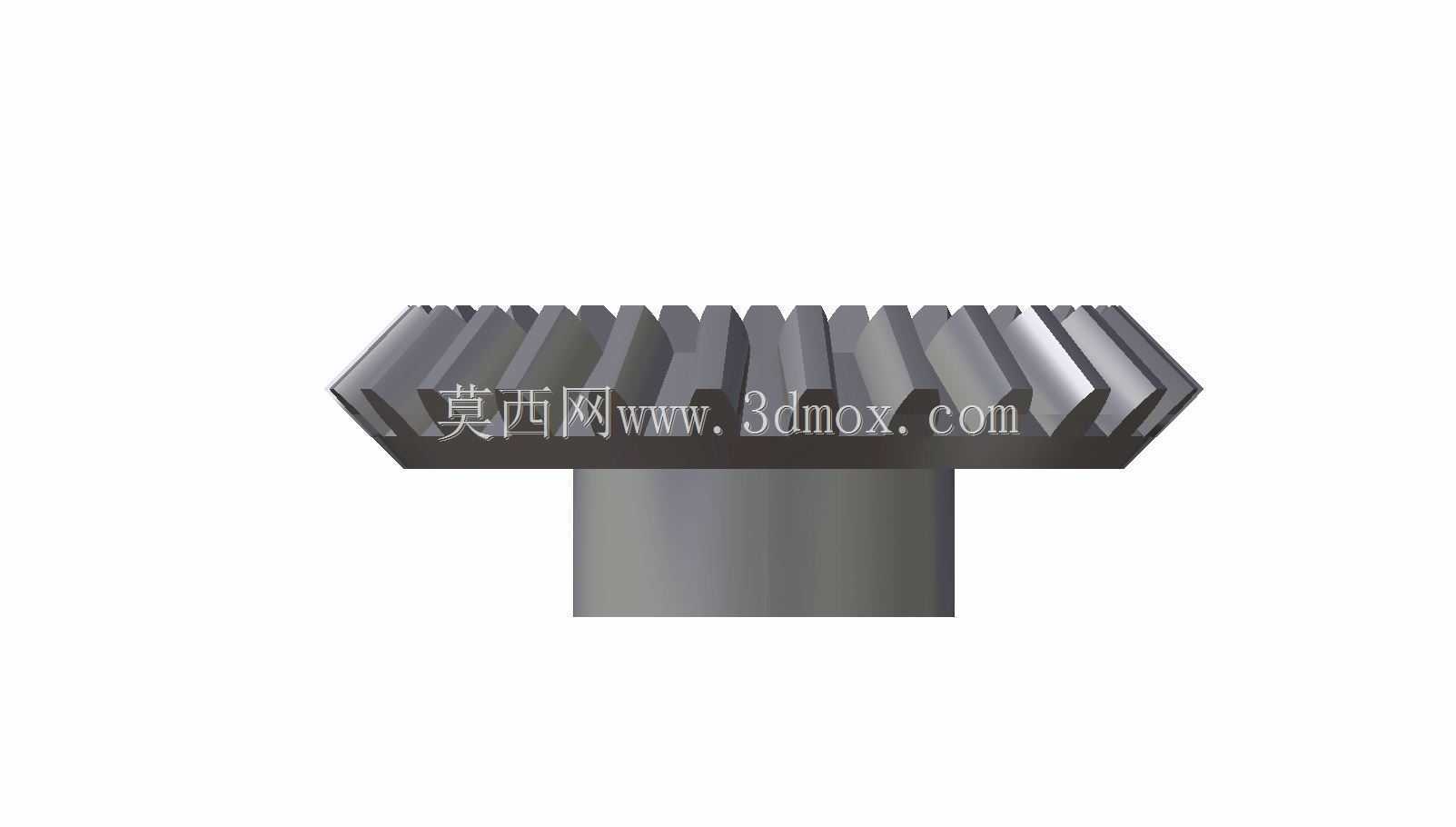

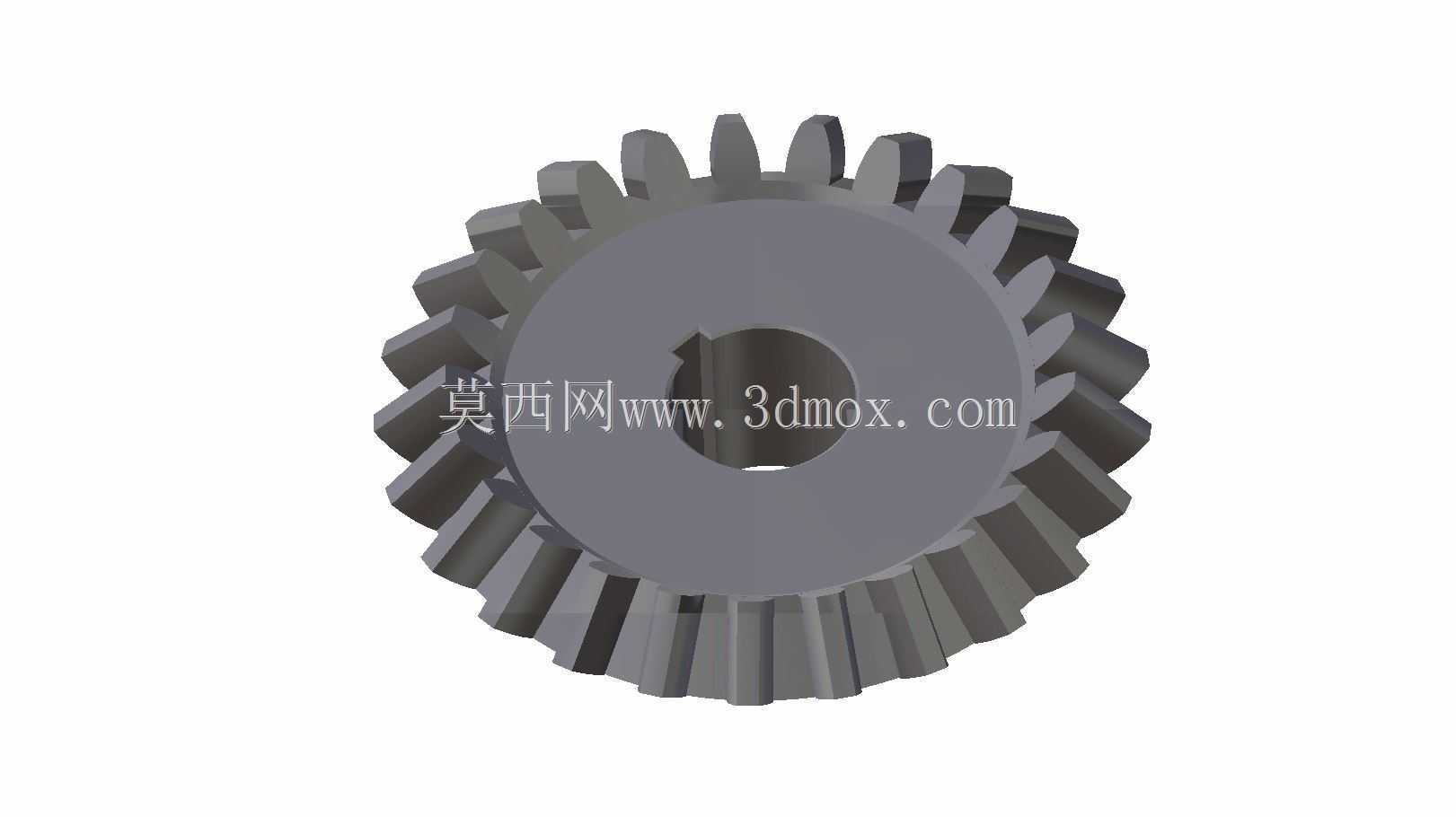

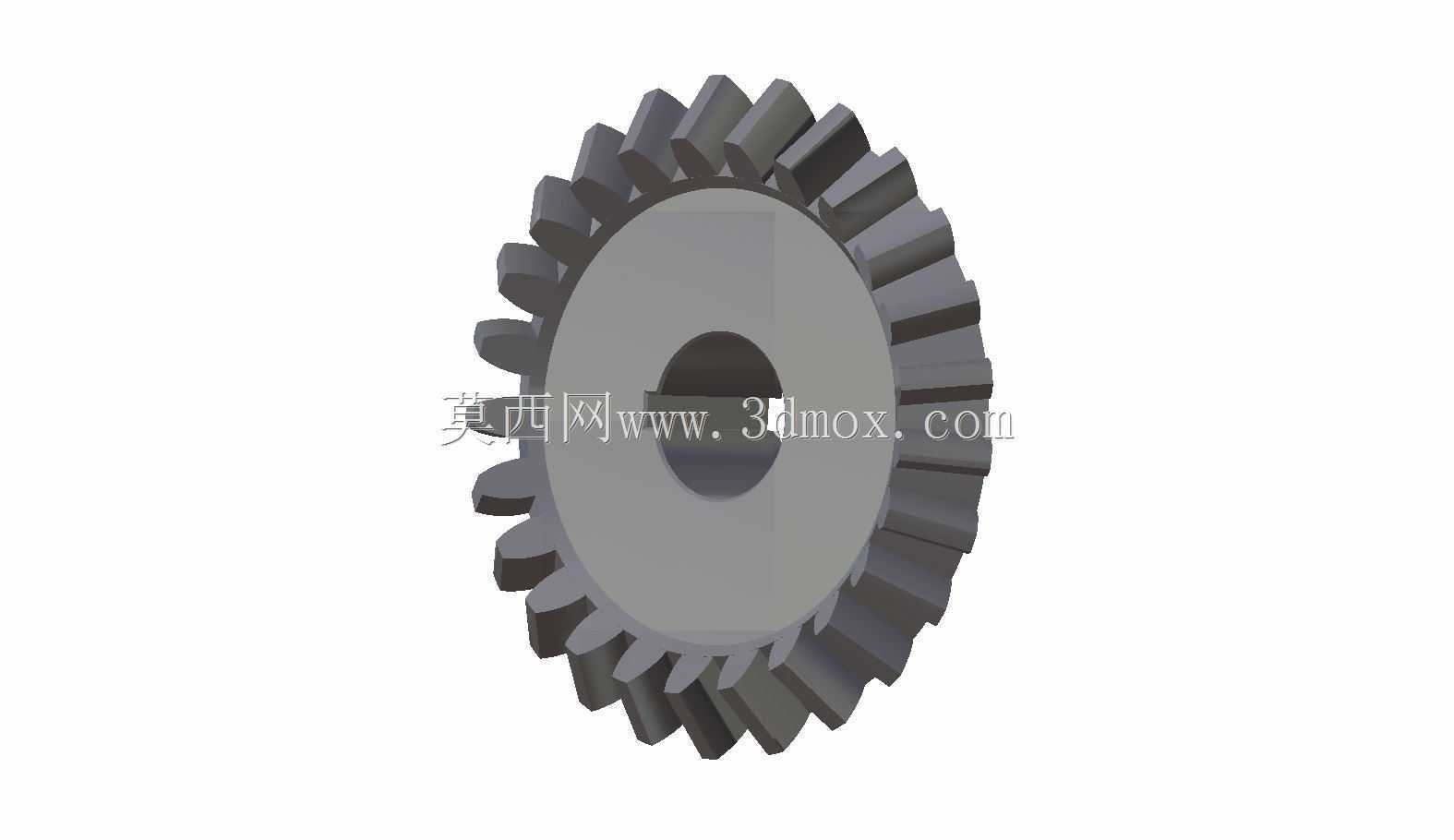

带键槽直齿锥齿轮传动结构

　　做传动结构设计的同行都清楚，直齿锥齿轮是相交轴传动场景里绕不开的基础零件，这组锥齿轮的建模完全贴合实际机加工的工艺逻辑，没有为了视觉效果做脱离生产的曲面修饰。先从实际应用场景说，这类锥齿轮最常出现在需要改变动力传递方向的相交轴布局里，小到台式钻床的进给传动箱、农用机械的分动换向结构，大到输送线的转角动力单元、小型风电设备的偏航传动副，只要是两轴轴线垂直相交、传动比要求恒定、转速不超过每分钟1500转的中低速传动工况，都能看到这类直齿锥齿轮的身影，相比螺旋锥齿轮，它没有轴向附加载荷，安装调试的容错空间更大，后期维护更换的成本也低很多，对安装支座的刚性要求也更友好。

　　从功能特性上看，这个锥齿轮的轮齿采用标准渐开线直齿锥面齿形，齿向沿节锥母线方向分布，啮合过程中轮齿是沿齿长方向逐步进入和退出啮合，传动过程中没有轴向分力，支撑轴承只需要承受径向载荷，选型时不用额外考虑能承载轴向力的角接触轴承，用普通深沟球轴承就能满足支撑要求，能压缩整套传动机构的物料成本。齿轮中心设计的带键槽通孔，是和传动轴配合的核心安装结构，键槽的尺寸完全符合普通平键的国标配合公差，装配时不需要额外修配键槽，只要轴和孔的公差带控制在H7/k6的过渡配合区间，就能保证扭矩传递过程中不会出现轴孔相对滑动，也不会因为过盈量太大导致装配时压裂齿轮基体，尤其是粉末冶金材质或者工程塑料材质的小模数锥齿轮，这个公差带的适配性最好。

　　设计思路上，建模时先确定节锥角、齿顶锥角、齿根锥角三个核心锥面参数，再根据传动比计算出对应的齿数、模数，这里的模数是指大端端面模数，所有齿形参数都以大端为基准，这也是锥齿轮和圆柱直齿轮最核心的区别——圆柱直齿轮的参数是沿整个齿宽一致的，而锥齿轮的齿厚、齿高从大端到小端是线性收缩的，建模时如果忽略这个收缩特性，做出来的齿轮啮合时会出现严重的卡滞、齿面干涉，根本转不动。齿宽的取值控制在节锥母线长度的三分之一左右，这个取值范围是工程上经过大量验证的，既不会因为齿宽太窄导致齿面接触应力过大、过早出现点蚀失效，也不会因为齿宽太宽导致小端齿形过薄、轮齿根部的抗弯强度不足，受载时容易断齿。

　　再说到安装边界的尺寸控制，齿轮的背锥面是安装时的轴向定位基准，设计时背锥面和安装端面的垂直度公差要控制在0.02mm以内，不然装配后齿轮会出现轴向窜动，啮合间隙忽大忽小，传动时会产生明显的冲击噪音。轮齿的啮合侧隙要根据工作温度、润滑条件调整，常温下油润滑的工况侧隙控制在0.1-0.2mm之间就足够，如果是高温工况或者润滑条件差的开式传动，侧隙可以适当放大到0.25-0.3mm，避免热胀冷缩导致轮齿卡死。齿轮的轮毂外径比轴孔直径大2倍左右，轮毂的轴向长度和轴孔直径保持1.2-1.5倍的比例，这个尺寸比例能保证轮毂和轴的配合长度足够，不会因为配合长度太短导致轴的支撑刚性不足，传动时出现轴的挠曲变形，进一步加剧轮齿的偏载磨损。

　　实际选型应用的时候还要注意，配对的两个锥齿轮必须保证节锥顶点重合，安装距的误差要控制在±0.05mm以内，不然会出现齿面接触区偏移，要么只在大端接触要么只在小端接触，齿面的接触应力会成倍上升，齿轮的使用寿命会直接缩短70%以上。建模时预留的退刀槽结构，是为了适配滚齿、刨齿加工时的刀具退刀需求，没有退刀槽的锥齿轮在实际加工时根本没法量产，只能用3D打印做样件，没法应用在批量生产的工业设备上，这也是很多新手建模时容易忽略的工艺细节，只看外观不考虑加工可行性，做出来的模型只能做展示用，没法落地到实际生产里。
