民用航空大涵道比涡轮喷气式动力装置

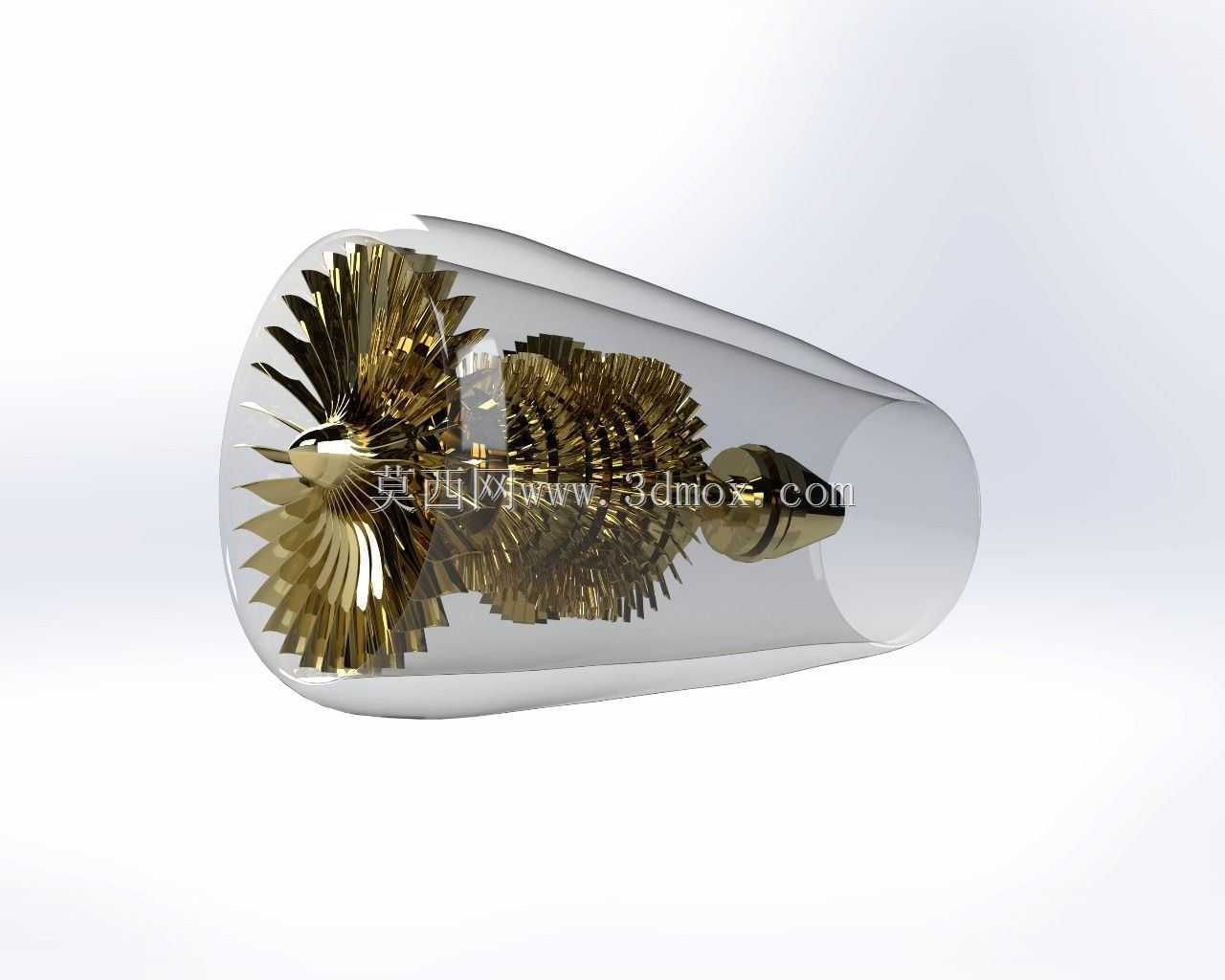

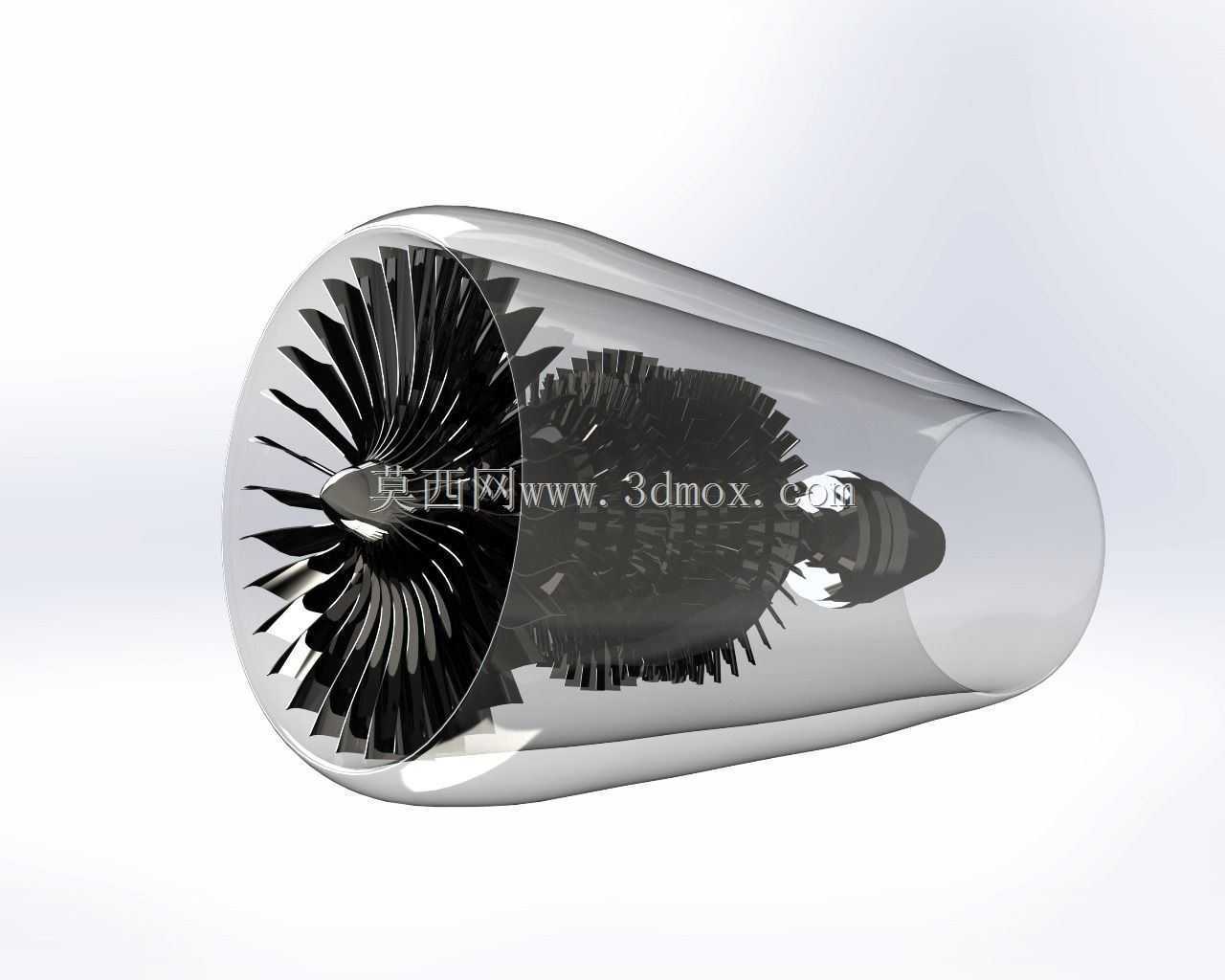

　　在民用干线客机、支线客机以及部分大型军用特种飞机的动力系统选型中，大涵道比涡轮喷气动力装置是当前应用占比最高的核心动力形式，这类动力装置的核心工作逻辑是通过前端多级压气机对来流空气进行逐级压缩，高压空气进入燃烧室与航空煤油充分混合燃烧后形成高温高压燃气，燃气驱动涡轮做功带动前端压气机持续运转，剩余燃气高速喷出产生向前的推力，同时大涵道比结构会让大部分来流空气不经过核心机，直接通过外涵道向后喷出，大幅提升推进效率、降低巡航阶段的燃油消耗与噪音水平。从实际工程应用场景来看，这类动力装置通常采用翼下吊装的安装形式，安装边界需要匹配机翼挂架的接口尺寸，前端进气道与发动机短舱的同轴度公差需要控制在毫米级，避免进气畸变引发压气机喘振，

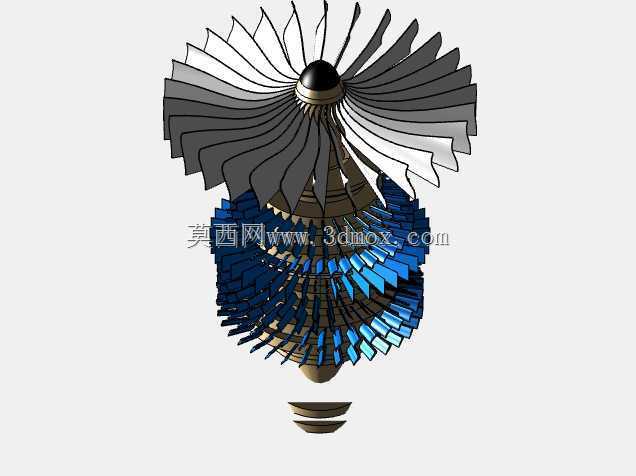

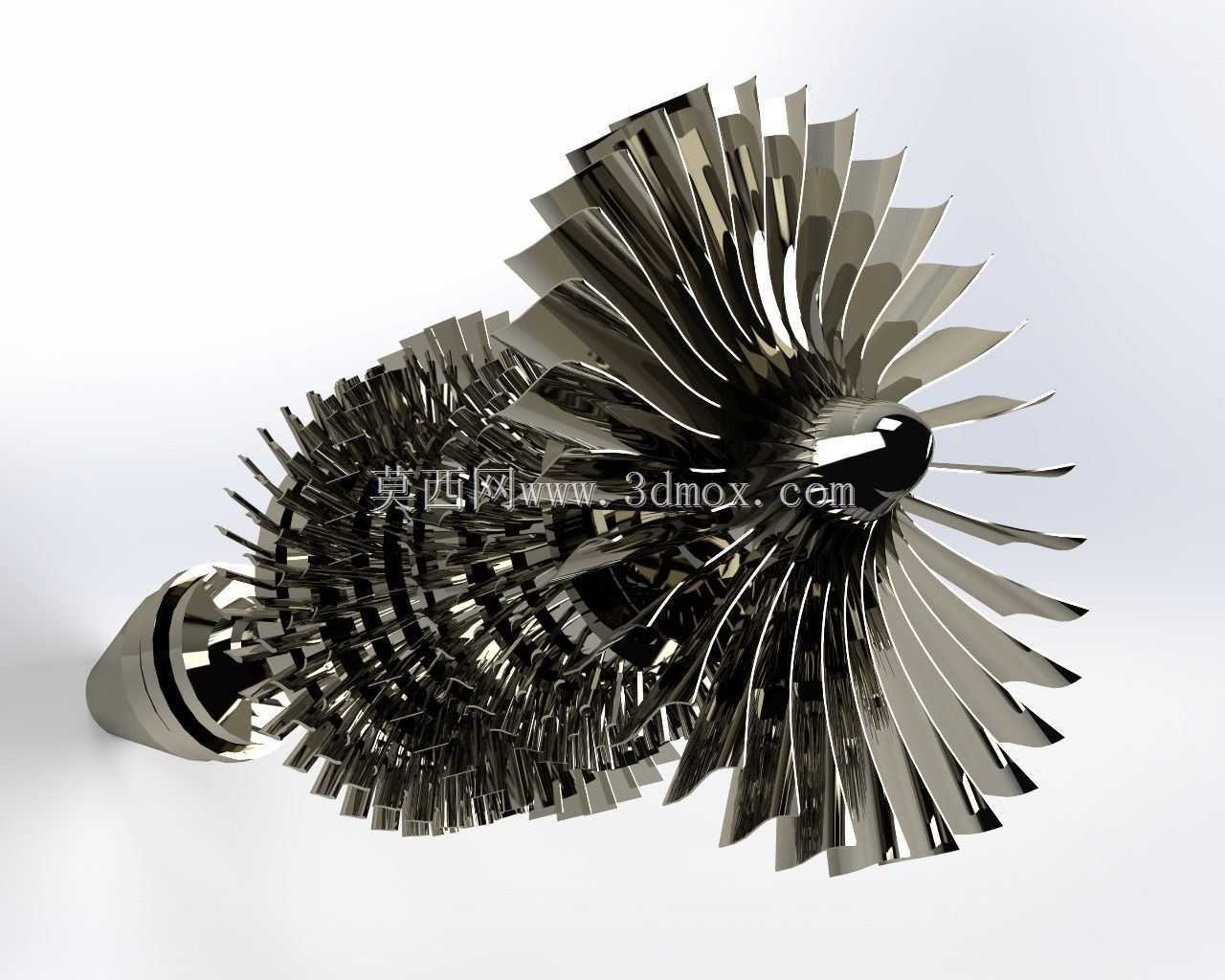

　　发动机本体的径向最大尺寸需要满足飞机地面滑行时的离地间隙要求，轴向长度需要匹配机翼后缘增升装置的收放空间，避免与襟翼、缝翼的运动轨迹产生干涉。在三维结构设计过程中，首先要梳理核心机的流道走向，从进气道入口开始，依次匹配风扇级、低压压气机、高压压气机的叶片安装角，每一级叶片的叶型都要经过气动计算确定弦长、扭角与叶尖间隙，叶尖与机匣的间隙通常控制在1-2mm，间隙过大会导致漏气损失降低效率，间隙过小则会在热态运转时出现叶尖刮蹭机匣的故障。燃烧室部分采用环形燃烧室结构，火焰筒的冷却孔布局需要保证壁面温度均匀，避免局部过热导致结构失效，涡轮部分的高压涡轮叶片需要设计内部冷却通道，承受燃烧室出口超过1500K的高温燃气冲刷，

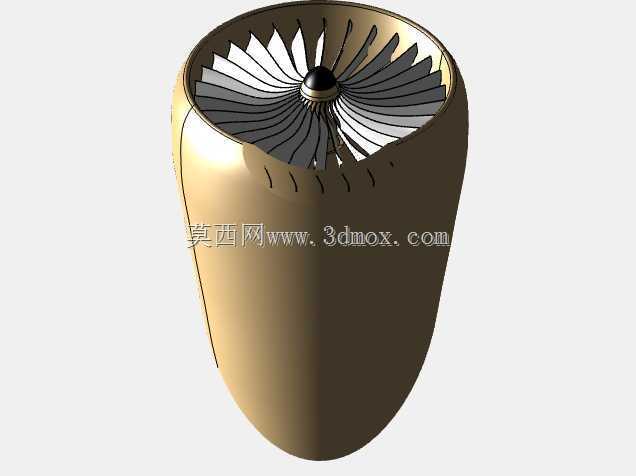

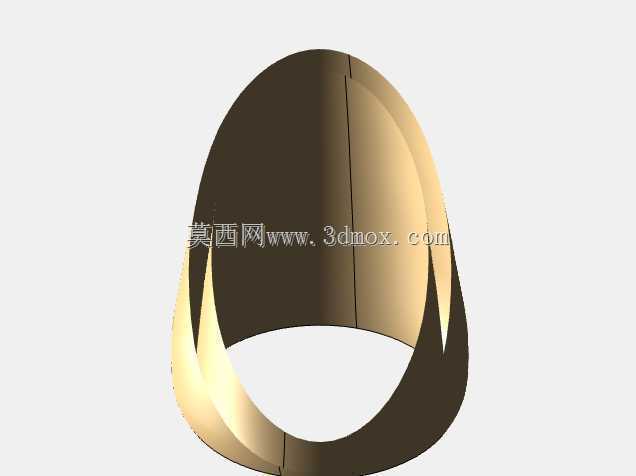

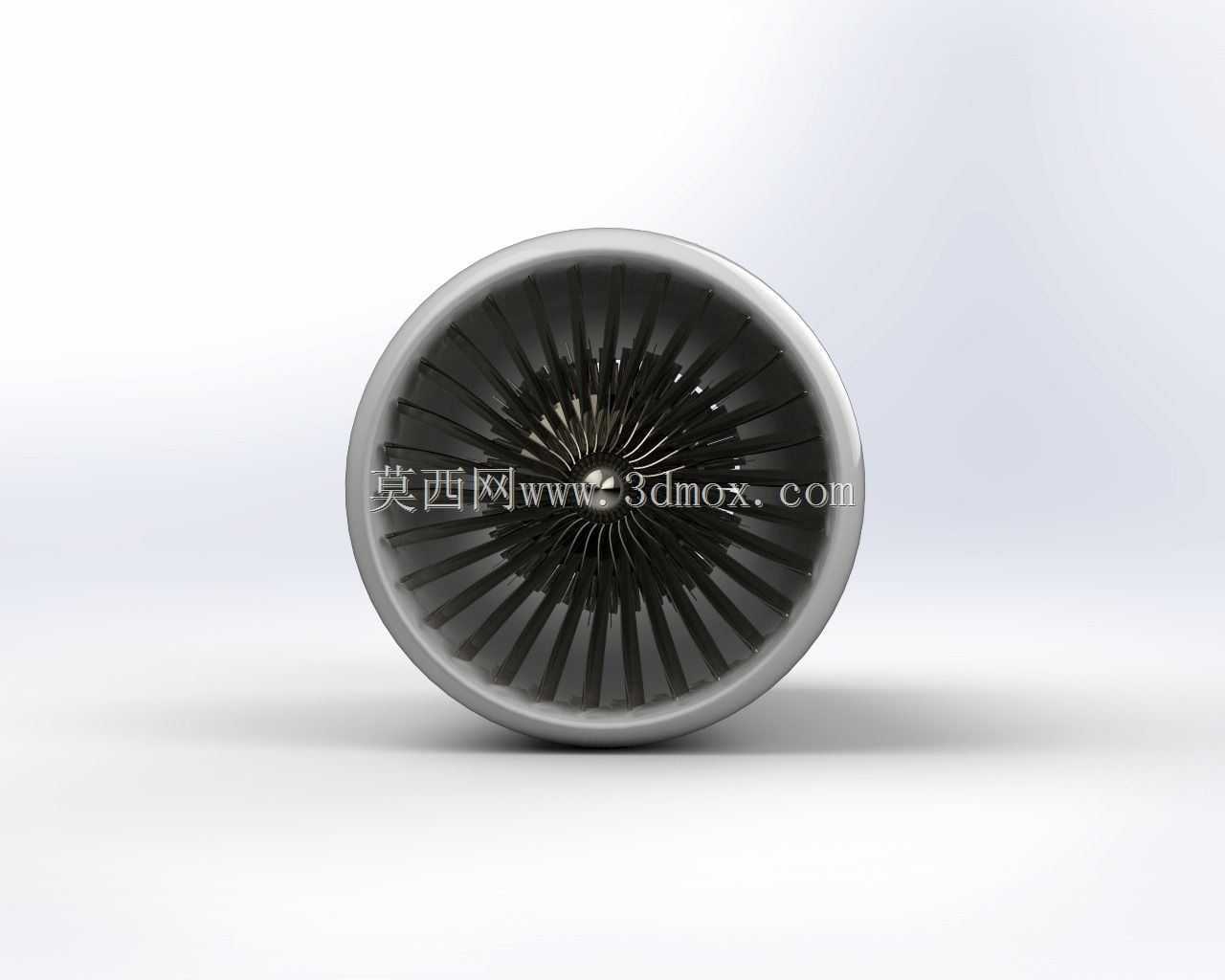

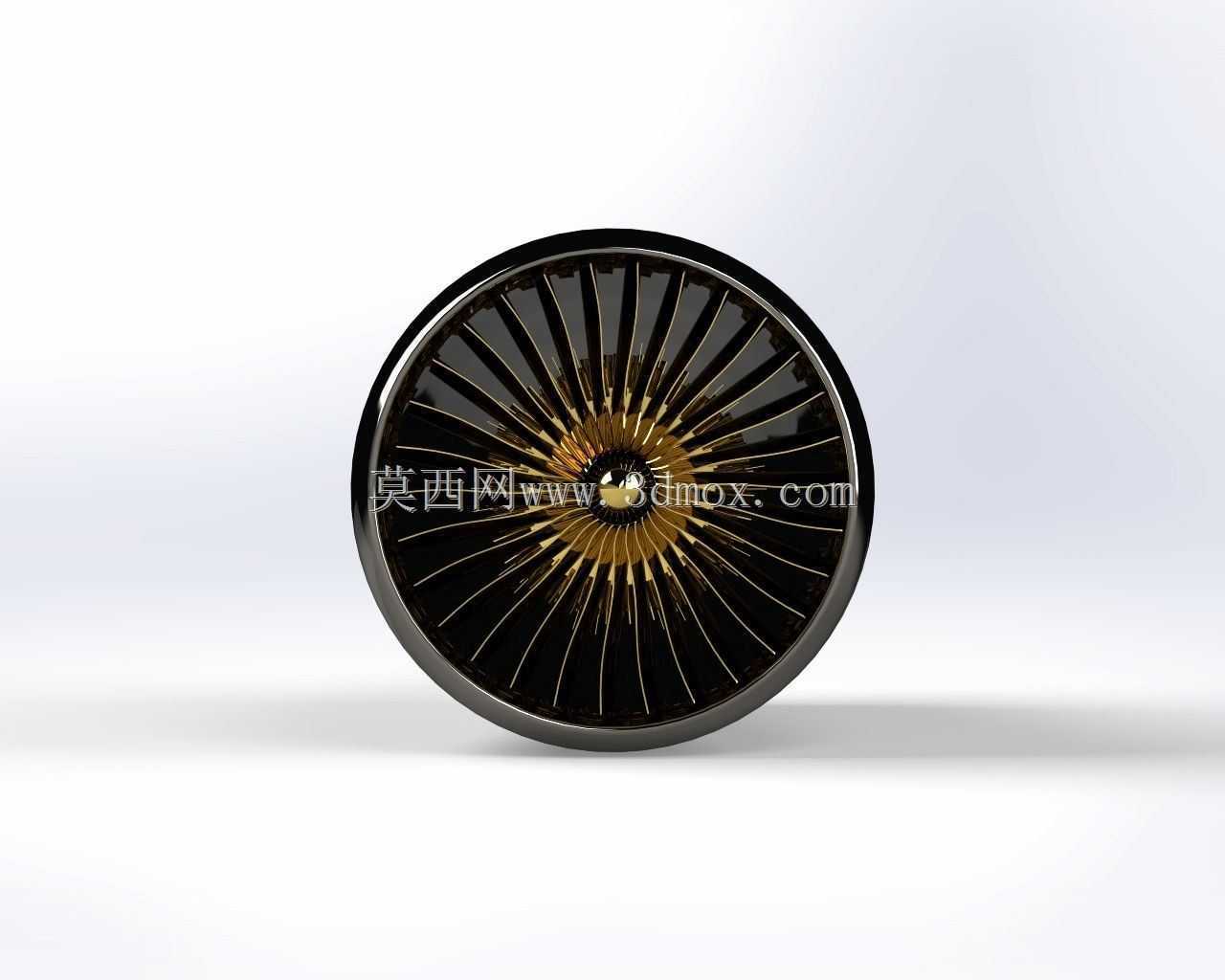

　　叶片根部的榫头结构要匹配轮盘的榫槽，保证高速旋转下的连接强度。从结构功能特性来看，前端的风扇叶片是大涵道比涡喷发动机的核心推力来源，单级风扇可以为外涵道提供80%以上的推力，叶片通常采用宽弦空心结构，在降低重量的同时提升抗鸟撞能力，叶片前缘的包边结构可以抵御飞行过程中吸入的砂石、冰雹等异物冲击。机匣部分采用分段式设计，分别对应风扇段、压气机段、燃烧室段、涡轮段与尾喷管段，各段之间通过法兰边螺栓连接，机匣内壁设计有耐磨涂层，减少叶尖刮蹭带来的损伤。附件机匣布置在核心机的下方，安装燃油泵、滑油泵、起动机、传感器等附属部件，这些附件的布局需要避开发动机安装节的位置，同时保证维护时的可达性，不需要拆解核心机就可以完成常规检查与易损件更换。

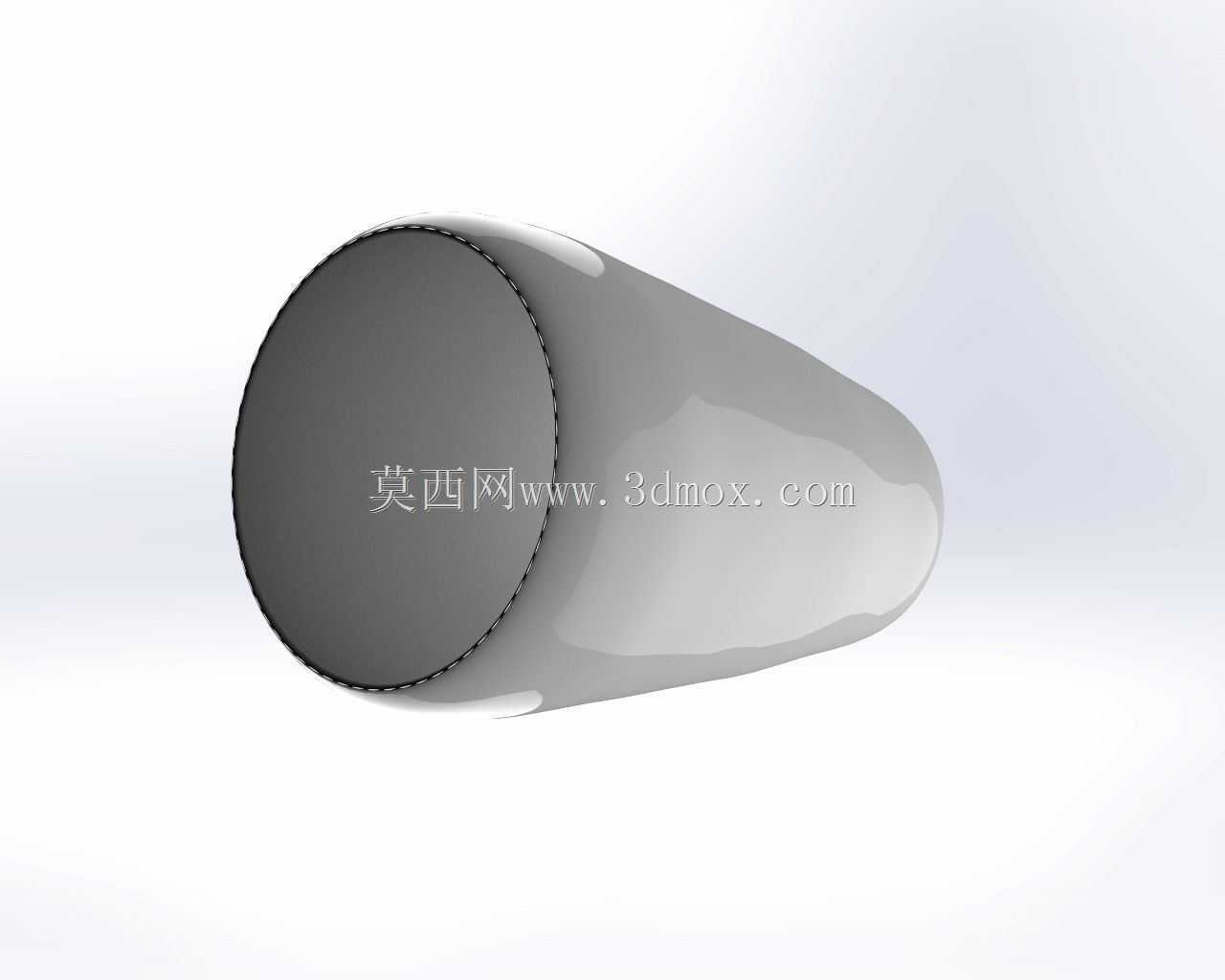

　　在安装接口设计上，发动机通过前后两个主安装节与机翼挂架连接，前安装节承受发动机的大部分重量与推力载荷，后安装节主要承受热膨胀带来的位移补偿与侧向载荷，安装节的铰接结构可以允许发动机在热态运转时产生轴向的热伸长，避免结构热应力累积。尾喷管部分采用收敛-扩张结构，可以在不同飞行速度下调整喷口面积，匹配不同工况下的排气速度，提升亚音速巡航与超音速飞行阶段的推力效率。在建模过程中需要注意各旋转部件的同轴度基准，所有叶轮类零件的旋转轴都要与发动机的中心轴线重合，静子部件的安装止口要保证与旋转轴的同轴度公差，装配时需要模拟转子的动平衡状态，避免高速旋转时产生过大的振动。另外，外涵道的内壁需要保证光滑过渡，减少气流沿程阻力，外涵道与核心机之间的支板不仅起到结构连接作用，还可以对气流进行整流，减少出口气流的紊流度，降低排气噪音。这类动力装置的结构设计需要兼顾气动效率、结构强度、维护性与重量控制，每一个部件的尺寸参数都需要经过多轮迭代计算，在保证推力与燃油经济性的前提下，尽可能降低结构重量，提升发动机的推重比，同时要考虑全生命周期的维护成本，易损部件的设计要具备良好的互换性，降低航线维护的难度。
