该叶轮结构作为燃气涡轮类动力装置的核心做功部件,直接决定了整台动力设备的空气压缩效率与能量转换水平,在航空涡喷、涡扇发动机以及地面重型燃气轮机、小型辅助动力单元中均有同构型结构的广泛应用。从实际工况来看,这类叶轮需要在每分钟数万转的高转速下持续工作,前端来流经过逐级叶轮的做功压缩后,压力提升至燃烧室匹配的工作区间,与燃油充分混合燃烧后再驱动后端涡轮段输出轴功率,整套循环的效率高低,很大程度上取决于叶轮叶型的气动设计精度与整体结构的动平衡水平。

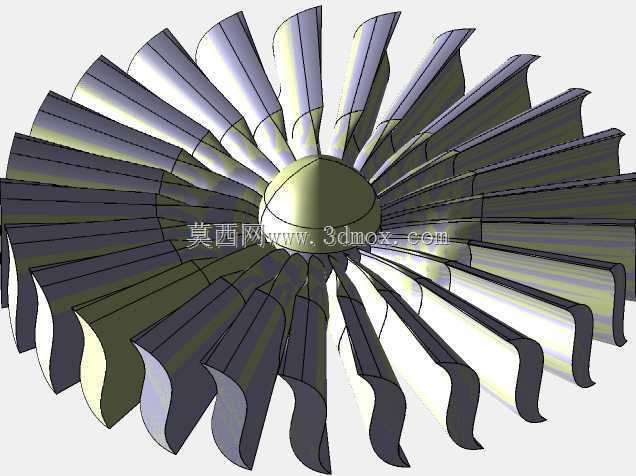

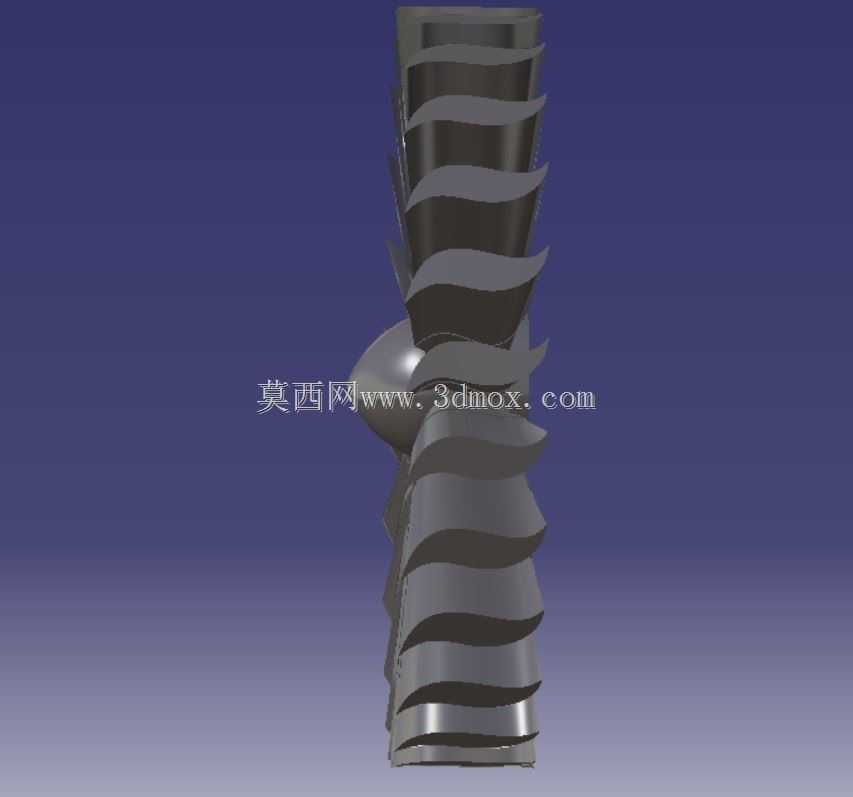

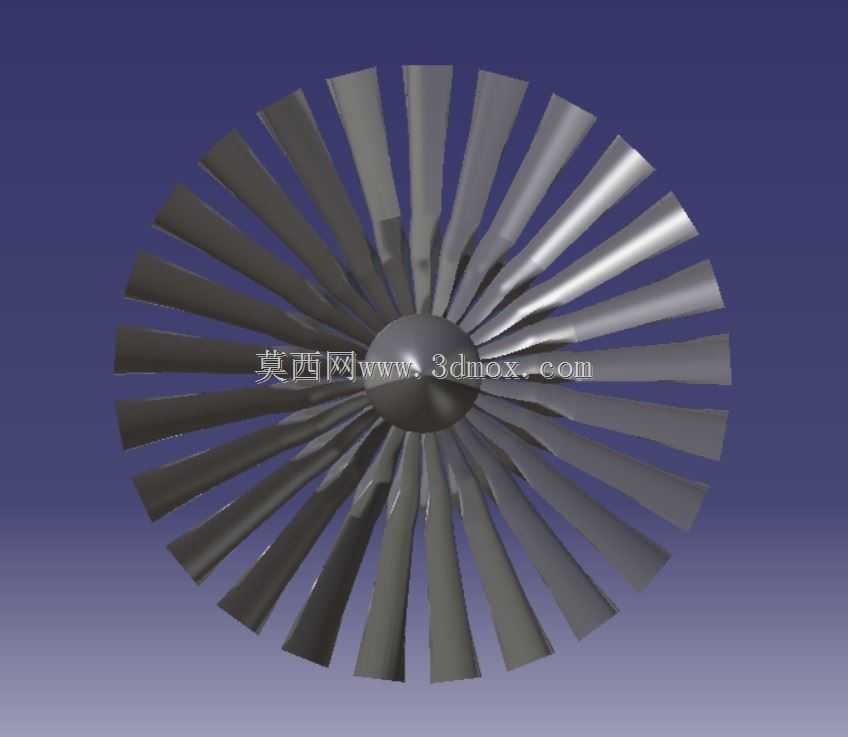

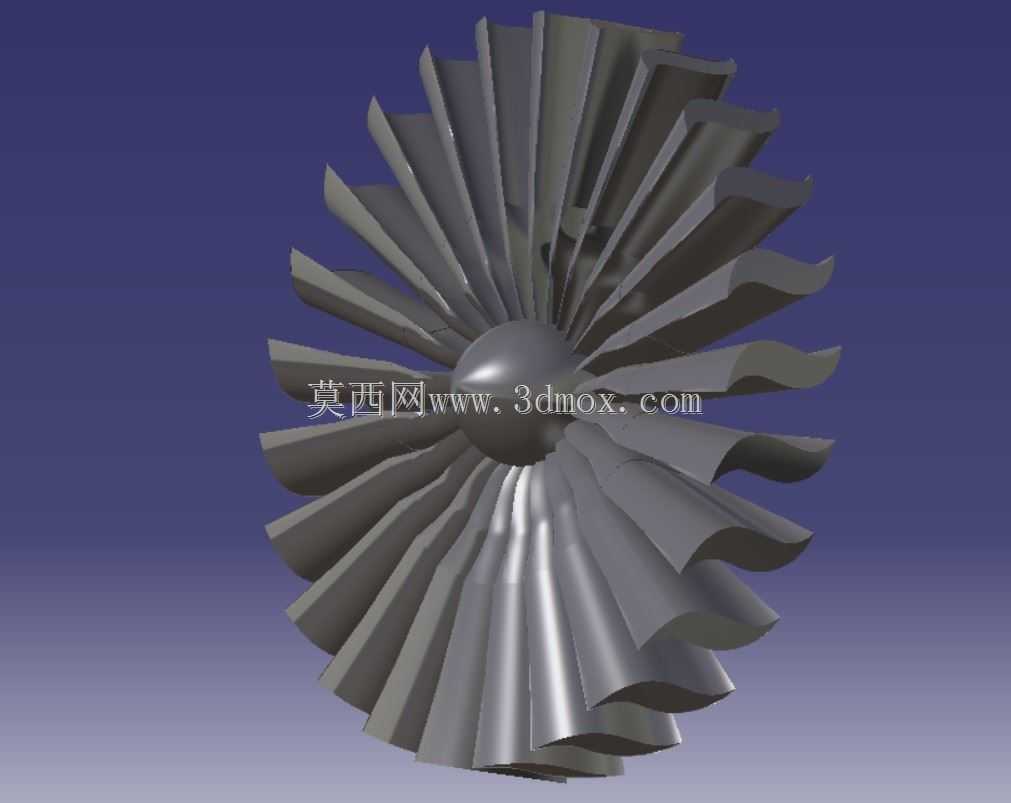

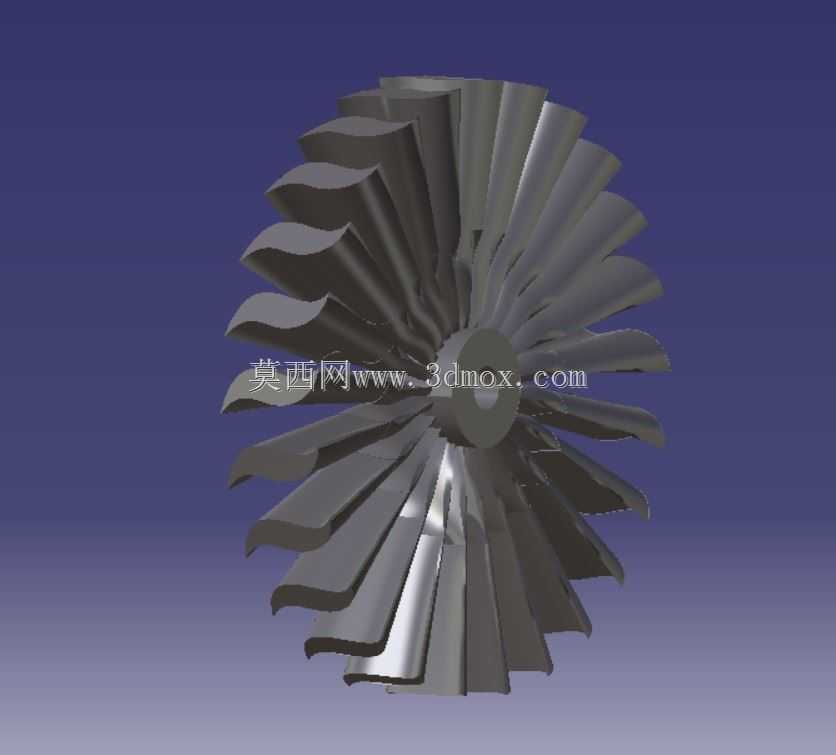

在结构设计层面,该叶轮采用整体式轮盘与叶片一体化构型,区别于传统装配式叶片的榫头连接结构,整体式构型能够有效降低高转速下的连接应力集中问题,减少轮盘与叶片连接位置的疲劳失效风险。叶片沿轮盘周向均匀排布,叶型从轮毂位置到轮缘位置采用变截面扭向设计,这种设计思路完全贴合空气在压气机段的流动规律:气流从叶轮轴向进入叶栅通道后,随着叶轮高速旋转,叶片对气流持续做功,扭转变截面的叶型能够保证不同半径位置的气流攻角处于最优区间,避免叶背位置出现气流分离导致的压比损失、喘振边界收窄等问题。轮毂位置采用圆弧过渡的实心轮盘结构,轮心位置预留了与传动轴配合的安装止口与键槽结构,安装时需要保证叶轮端面与传动轴轴线的垂直度误差控制在极小范围内,否则高转速下会产生过大的不平衡量,引发整台设备的振动超标,严重时甚至会造成叶片断裂、轮盘解体等恶性故障。
从安装边界来看,这类叶轮的轴向尺寸需要匹配前后机匣的装配间隙,轮缘位置与机匣内壁的径向间隙需要严格控制在设计值范围内,间隙过大会导致叶顶漏气损失增大,直接降低压气机的工作效率,间隙过小则会在热态工作时,因为叶轮与机匣的热膨胀量差异出现叶顶刮蹭,损伤叶片与机匣内壁。叶片的前缘与后缘均做了小圆角过渡处理,既能够降低气流绕流时的阻力,也能减少工作过程中空气中的硬质颗粒对叶片边缘的冲蚀磨损,延长叶轮的实际使用寿命。
在实际工程应用中,这类叶轮的建模过程需要严格遵循气动设计给出的叶型坐标点,逐段拟合叶片的吸力面与压力面曲面,保证曲面的光顺度,避免出现局部曲率突变导致的应力集中问题。完成单个叶片建模后,通过周向阵列的方式生成全部叶片,阵列过程中需要保证每个叶片的位置度误差为零,否则会直接影响整体动平衡精度。轮盘部分的设计需要结合转速、材料密度、工作温度等参数进行强度校核,确保在最大工作转速下,轮盘的最大等效应力低于材料的许用应力值,同时要对叶片的固有频率进行计算,避开工作转速范围内的共振区间,防止出现叶片共振断裂的问题。
不同应用场景下的同类型叶轮,在尺寸与叶型设计上会有明显差异:用于大涵道比涡扇发动机的风扇级叶轮,轮缘直径更大,叶片更长,主要作用是为外涵道提供大流量的低压空气;而用于高压压气机末级的叶轮,轮盘直径更小,叶片更短,叶型的扭向角度更大,以满足高压比工况下的气流流动需求。地面燃气轮机使用的同类叶轮,因为工作寿命要求更长,在叶片厚度、轮盘强度冗余上会比航空用叶轮留出更大的安全余量,同时会在叶片表面设计相应的冷却气流通道,适配更高的工作温度环境。
在三维建模过程中,这类叶轮的曲面构建是核心难点,需要熟练运用曲面放样、边界混合等建模命令,保证叶型曲面与气动设计数据的偏差在允许公差范围内,同时要处理好叶片与轮盘连接位置的过渡圆角,避免出现建模过程中的曲面收敛问题,为后续的有限元强度分析、气动仿真、数控加工编程提供精准的模型基础。
- 上一篇:航空涡轮发动机核心增压结构三维设计
- 下一篇:民用航空大涵道比涡轮喷气式动力装置
- 全部评论(0)
- 模板大小: 24.26 MB
- 售价:5金币
- 下载次数: 86
- 系统要求: CATIA,Rendering
- 软件分类: 发动机
