高超声速飞行器气动布局结构设计方案

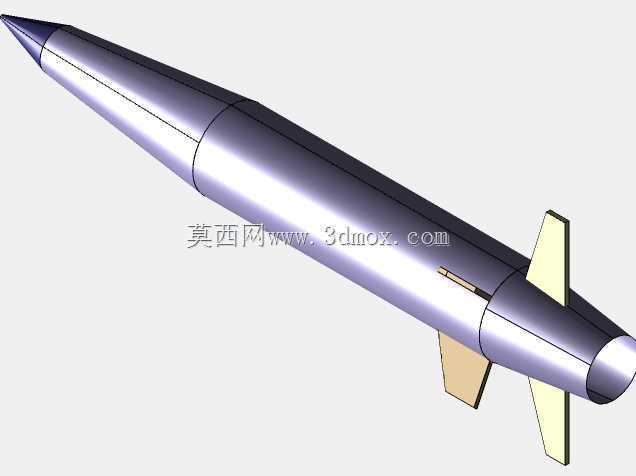

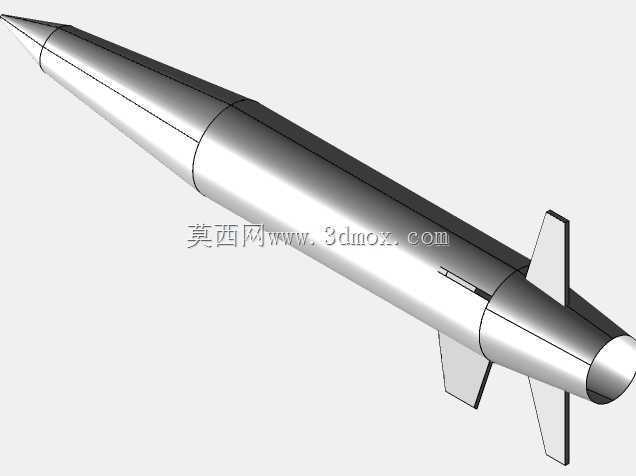

　　本次呈现的弹体三维结构，围绕高超声速飞行工况下的气动需求完成整体构型搭建，首先从实际应用场景出发，这类构型主要服务于临近空间高速突防任务，需要在数倍音速的飞行环境下维持稳定的气动升阻比，同时兼顾弹体内部载荷舱、动力段的空间排布需求，整个建模过程完全围绕工程实际的边界约束展开。

　　从外形尺寸逻辑来看，弹体头部采用修长的乘波体锥段设计，锥度经过多轮气动迭代，既能够降低高马赫数飞行时的激波阻力，也能为头部导引设备预留足够的安装空间，锥段与圆柱段的过渡区域采用光滑曲面衔接，避免截面突变带来的气流分离问题，这部分的曲面曲率控制是建模的核心难点，需要保证不同截面的型值点平滑过渡，不能出现局部曲率突变导致的应力集中或者气动热集中区域。弹身主体采用等直径圆柱段设计，这一设计思路主要是为了最大化内部可用容积，方便布置战斗部、制导组件、动力系统以及伺服机构，圆柱段的长度与弹径的比例经过严格匹配，既要保证飞行过程中的纵向稳定性，也不能因为长径比过大导致弹体结构刚度不足，在高速机动时产生过大的弹性形变。

　　尾部的安定面设计采用四片对称布局的梯形尾翼，翼面的后掠角匹配弹体的设计飞行速度区间，能够在高速飞行时提供足够的航向与横向稳定力矩，尾翼与弹身的连接位置做了融合过渡处理，减少翼身干扰带来的附加阻力，同时尾翼的安装角预留了调整余量，方便后续根据风洞试验数据进行微调，匹配不同飞行马赫数下的静稳定度要求。弹体尾部的端面为动力喷管的安装预留了同轴配合边界，喷管与弹身的连接法兰位置做了环形加强筋结构，能够承受发动机工作时的轴向推力载荷，避免连接部位出现结构失效。

　　从设计思路的落地来看，整个模型的建模过程完全遵循自顶向下的设计逻辑，首先确定弹体的整体轴线作为基准，依次搭建头部锥段、中部圆柱段、尾部舱段的基准曲面，再在基准曲面上拆分各个舱段的连接位置，预留舱段对接的止口边界，每一个舱段的壁厚都根据不同位置的载荷情况做了差异化设计，头部锥段因为要承受较强的气动热载荷，壁厚设计略大于中部舱段，同时在锥段内壁预留了隔热层的安装空间，中部圆柱段的内壁设置了纵向的加强筋条，既能够提升弹体的整体抗弯刚度，也可以作为内部设备的安装导轨使用。尾翼部分采用薄壁翼面结构，内部预留了翼梁的安装位置，翼根与弹身的连接部位做了局部加厚处理，能够传递机动飞行时翼面产生的气动载荷到整个弹体结构上。

　　在安装边界的处理上，各个舱段之间的对接采用同轴止口加周向连接孔的设计，止口的配合公差按照精密装配的要求预留间隙，保证舱段对接时的同轴度误差控制在允许范围内，避免因为装配偏差导致弹体整体的气动外形出现不对称，进而影响飞行稳定性。弹体表面的所有口盖都采用与弹身曲面共形的设计，口盖的边缘做了倒角处理，减少高速气流冲刷下的热应力集中，同时口盖的连接位置预留了密封件的安装槽，保证弹体在高空低气压环境下的密封性。整个模型的曲面质量达到G2连续要求，能够直接导入CAE软件进行气动仿真、结构强度仿真以及热防护仿真的前处理工作，不需要额外进行几何修复，对于从事高速飞行器结构设计、气动布局验证的工程人员来说，能够直接作为方案阶段的构型基础，快速开展后续的性能迭代工作，也可以作为相关专业教学过程中的构型示例，帮助理解高超声速飞行器的外形设计逻辑与结构排布思路。在实际工程迭代中，这类构型还需要结合风洞试验数据不断修形，比如调整头部锥段的母线线型，优化尾翼的展弦比与后掠角，匹配不同的动力系统推力曲线，而这个三维模型已经完成了基础构型的参数化搭建，后续只需要调整对应的特征参数就可以快速生成不同方案的构型，大幅提升方案设计阶段的工作效率，减少重复建模的工作量。
