Tiger U7动力单元配套支撑固定支架

项目分类:通用机械零部件 发布时间:2024-08-13 ID:763731
  • Tiger U7动力单元配套支撑固定支架

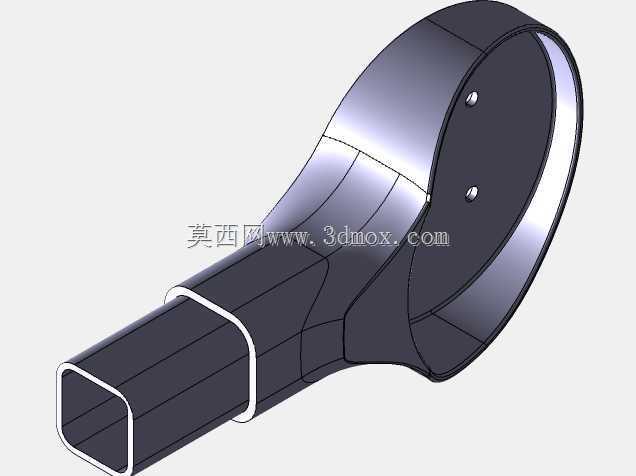

  这款支架主要应用于搭载Tiger U7动力单元的小型动力设备、特种作业车辆以及非道路移动机械的动力舱布局场景,核心作用是为发动机提供稳定的安装定位,同时承接动力运行过程中产生的振动传导与载荷分散,避免动力总成在设备启停、变负载运行、颠簸工况下出现位移偏移或连接结构疲劳失效。从结构设计逻辑来看,整体采用一体化弯扭成型的构型思路,一端为适配发动机壳体安装位的环形抱持结构,环形端面预留两个同轴定位销孔,安装时可先通过定位销完成与发动机壳体的预对位,再通过螺栓完成锁紧固定,两个销孔的位置度公差控制在0.05mm以内,能够保证安装后发动机主轴与后续传动部件的同轴度要求,避免因安装偏差导致的传动系异常磨损。环形结构的边缘做了翻边强化处理,

  翻边宽度为8mm,厚度比主体壁厚增加2mm,既可以提升环形端的整体抗形变能力,也能在安装时避免锐边划伤发动机壳体的涂装层或密封面。支架的主体过渡段采用连续变曲率的曲面构型,并非简单的直连结构,这种设计一方面是为了避让动力舱内的排气歧管、线束走向以及冷却管路布局,减少安装过程中的结构干涉,另一方面曲面过渡的构型能够优化应力传导路径,将发动机运行时产生的交变振动载荷均匀分散到整个支架主体,避免直角连接位置出现应力集中导致的断裂风险。另一端为方管型连接端,方管截面尺寸为40mm*40mm,端部同样做了包边强化,方管段的长度可根据不同设备的安装梁位置做适配性裁切,裁切后端面的平面度要求不大于0.1mm,保证与设备机架安装面的贴合度,

  方管段外壁设置的两道环形凸筋,既可以提升方管段的抗弯折强度,也能作为安装时的深度定位标记,方便现场装配人员快速确认支架插入机架安装座的深度。从安装边界来看,整个支架的环形端最大外径为128mm,整体轴向长度为215mm,安装时需要预留的最小操作空间为环形端径向向外延伸30mm、方管端轴向向外延伸50mm,满足常规工具的拧紧操作空间要求。壁厚设计上,主体承载区域壁厚为3.5mm,非承载的过渡曲面区域壁厚为3mm,在保证整体结构强度满足1.2倍额定载荷静强度测试、10^6次振动疲劳测试要求的前提下,尽可能控制整体重量,降低动力总成的附加载荷。在实际应用中,这款支架的安装角度可根据动力舱的布局需求绕环形端轴线做±15°的微调,

  调整到位后通过锁紧螺栓的预紧力完成角度固定,能够适配不同设备的动力输出角度要求,不需要针对不同安装角度重新开模制作支架,大幅提升了部件的通用适配性。结构表面未设置多余的工艺凸台或减重孔,所有棱边均做了R2的圆角处理,既可以降低加工过程中的应力残留,也能减少运行过程中积尘、积液的问题,提升部件在复杂工况下的使用寿命。
