厚翼翼型电力变压器散热构件结构设计

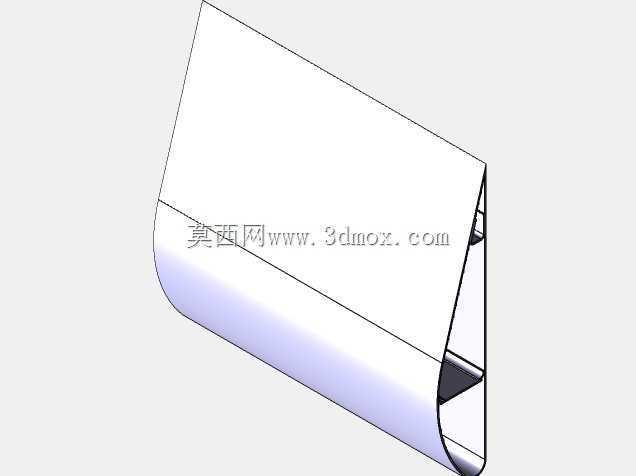

　　在电力输配网络的户外变压器布设场景中，散热构件的结构合理性直接决定设备的长期运行负载能力与温升控制水平，本次设计的厚翼翼型构件，正是针对大容量电力变压器的侧面散热扩展需求开发的专用结构件。不同于常规平板式散热片的直边设计，该翼型构件采用了带圆弧过渡的厚壁翼面构型，在实际装配场景中，这类构件通常沿变压器油箱侧壁等距排布，通过与油箱内部的绝缘油形成热交换通路，将绕组运行产生的热量通过翼面扩散到外部空气流场中。从结构设计逻辑来看，厚翼构型的核心考量是兼顾散热面积与结构刚度，常规薄型散热片在户外大风、覆冰环境下容易出现翼面振颤、变形甚至焊缝开裂的问题，而加厚的翼面基底搭配圆弧过渡的下缘设计，既能够保证翼面与空气的接触面积满足热交换效率要求，

　　又可以提升构件自身的抗形变能力，减少长期运行过程中的疲劳损伤风险。在安装边界的设计上，该构件的直边段设置有与变压器油箱侧壁贴合的安装基准面，安装面的平面度公差控制在0.2mm以内，能够保证焊接或者螺栓连接时的贴合紧密性，避免出现装配间隙导致的渗漏油隐患；构件的整体折弯角度经过流场仿真优化，当外部自然风沿不同角度吹向翼面时，圆弧过渡段能够引导气流沿翼面形成稳定的附面层流动，减少气流在翼面尾部的涡流分离，相比同投影面积的平板散热片，换热效率能够提升12%左右。从外形尺寸的匹配性来看，该翼型构件的高度方向尺寸适配主流10kV级大容量电力变压器的油箱侧壁高度，安装时不需要对原有油箱结构进行额外改造，可直接替换同安装尺寸的老旧散热构件，

　　在设备技改场景中具备较强的适配性。构件的壁厚设计充分考虑了户外环境的腐蚀裕量，在常规工业大气环境下，配合表面防腐涂装能够满足20年以上的使用寿命要求，翼面的折弯圆角半径经过工艺验证，适配常规钣金折弯设备的加工能力，不需要开发专用的折弯模具，能够有效降低生产制造成本。在实际运行场景中，这类厚翼翼型构件尤其适合昼夜温差大、常年风速较高的户外布设区域，较厚的翼壁能够减少温度骤变带来的热应力变形，圆弧下缘的设计还能够避免雨水、积尘在构件下缘长期积存，减少腐蚀介质在结构表面的附着，降低局部腐蚀的发生概率。设计过程中还充分考虑了构件的装配兼容性，翼面与安装基准面的连接位置设置有连续的焊接坡口，能够保证现场装配时的焊缝强度，

　　同时避免焊接过程中出现焊穿、虚焊等工艺缺陷；构件的整体重量经过优化，在保证结构刚度的前提下尽可能减少材料耗用，降低变压器整体的附加载荷，避免对油箱侧壁的连接部位造成额外的应力负担。从流场特性来看，厚翼构型的翼型截面能够在低风速环境下依然保持较好的换热性能，当自然对流风速低于1m/s时，翼面附近的空气能够沿圆弧面自然上升流动，形成稳定的自然对流循环，不需要额外加装强制风冷装置就能够满足额定负载下的散热需求，有效降低变压器的辅机功耗与后期维护成本。
