简易固定翼飞行器翼身组合结构设计

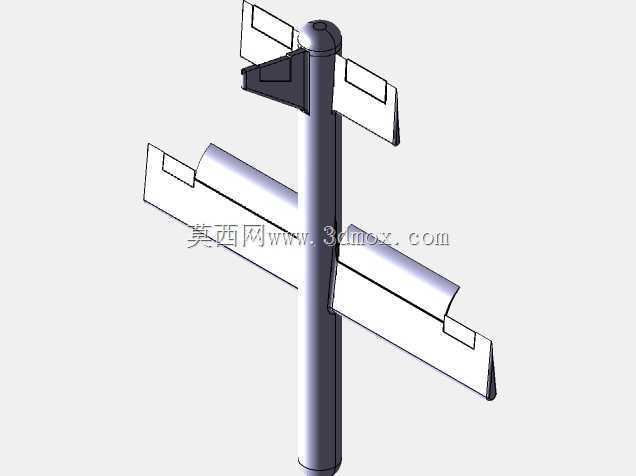

　　该结构为小型固定翼飞行器的翼身组合验证构型，核心用于低速飞行场景下的气动布局验证与结构匹配测试，可适配航模试飞、小型无人飞行器原理样机的前期结构验证环节，为后续飞控参数调试、气动效率优化提供实体结构支撑。从结构组成来看，整体采用单柱式机身承力构型，垂直布置的柱状机身作为核心承力构件，承担机翼传递的气动升力、飞行过程中的弯矩与扭矩载荷，机身顶部设置整流端头，降低飞行过程中的头部压差阻力。上下两组机翼沿机身垂直方向分层布置，上机翼为对称平直翼构型，翼面设置矩形切口结构，用于后续安装舵面铰链与操纵连杆，预留的安装位可直接匹配微型舵机的固定孔位，无需额外二次加工即可完成舵面装配；下机翼采用带翼型曲面的构型，翼根处与机身柱面完全贴合，

　　接触区域做了贴合面修型处理，保证装配后无明显阶差，降低翼根处的气流干扰阻力，翼梢位置同样设置与上机翼对应的切口结构，用于安装副翼操纵构件，上下机翼的投影位置错开布置，避免上下翼面的气流干扰对升力效率产生负面影响。设计过程中优先考虑了结构的易装配性，所有机翼与机身的连接面均采用平面贴合加定位止口的设计思路，无需复杂的工装即可完成手动装配，机翼的翼型截面选用低速飞行下升阻比表现优异的平凸翼型，在低速飞行状态下可提供足够的升力系数，同时降低失速速度，提升样机试飞阶段的操控安全性。从安装边界来看，柱状机身的外径尺寸统一，可适配常规航模的标准尾翼组件安装座，机身长度预留了尾翼、动力系统的安装空间，上下机翼的展长控制在合理范围内，

　　保证整机的转动惯量处于合适区间，避免因机翼展长过大导致滚转响应迟缓，或是展长过小导致升力不足的问题。机翼的厚度沿展长方向逐步减薄，翼根处厚度最大以保证承力强度，翼梢处厚度最小以降低诱导阻力，翼面的后缘位置预留了0.5毫米的安装余量，用于后续粘贴蒙皮或是修整舵面间隙，保证舵面偏转过程中无卡滞。结构的受力路径设计清晰，飞行过程中机翼产生的升力通过翼根连接面直接传递到机身主承力柱，再由机身传递到尾翼与动力安装位置，整体无多余的传力环节，可有效降低结构重量，提升整机的推重比表现。在细节处理上，所有构件的棱边均做了小半径倒圆处理，一方面避免装配过程中锐边划伤操作人员，另一方面可降低棱角处的气流分离，提升局部区域的气动表现，机翼与机身的连接位置未设置额外的整流罩结构，为后续试飞过程中调整机翼安装角预留了操作空间，可根据试飞数据灵活调整机翼的安装角度，匹配不同飞行速度下的配平需求。
