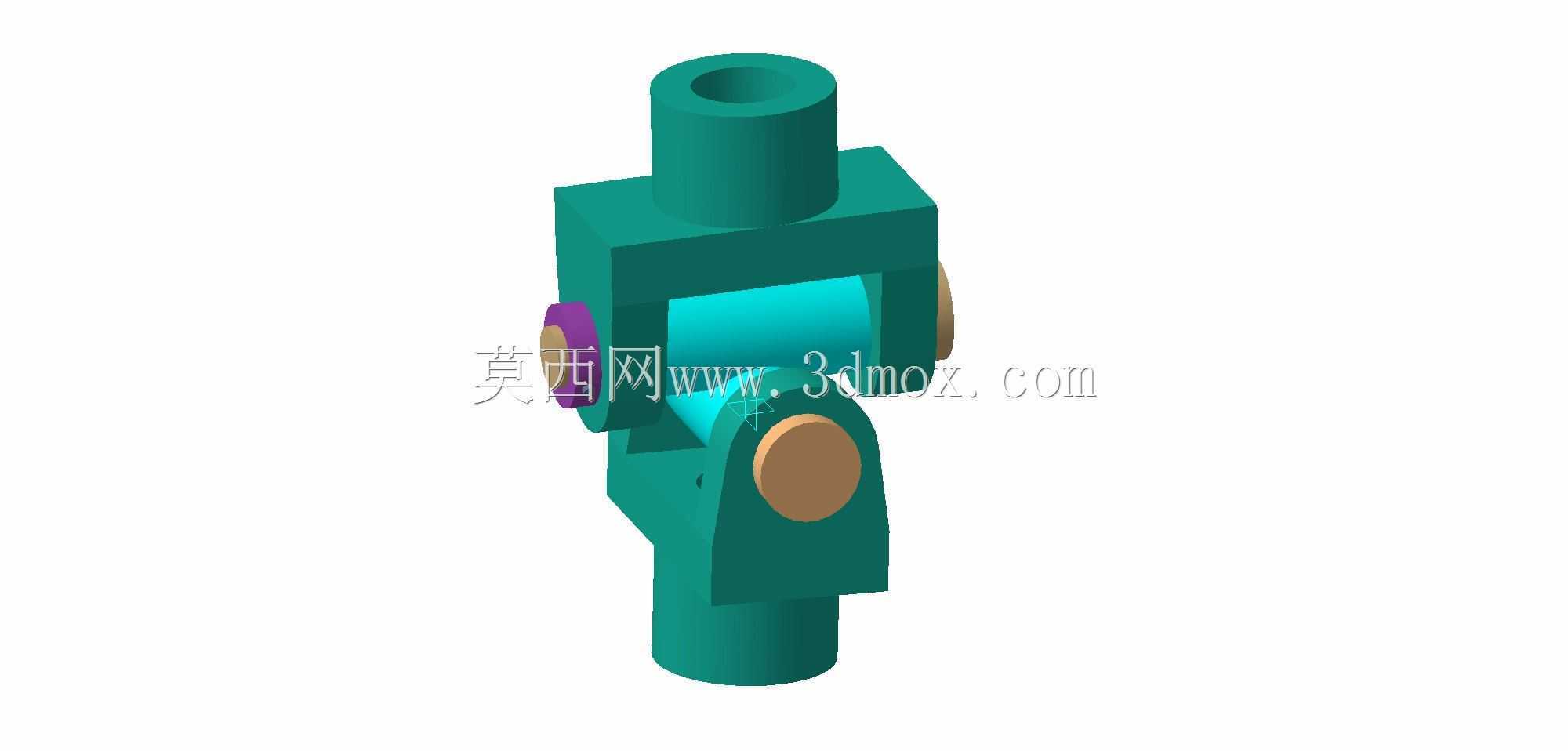

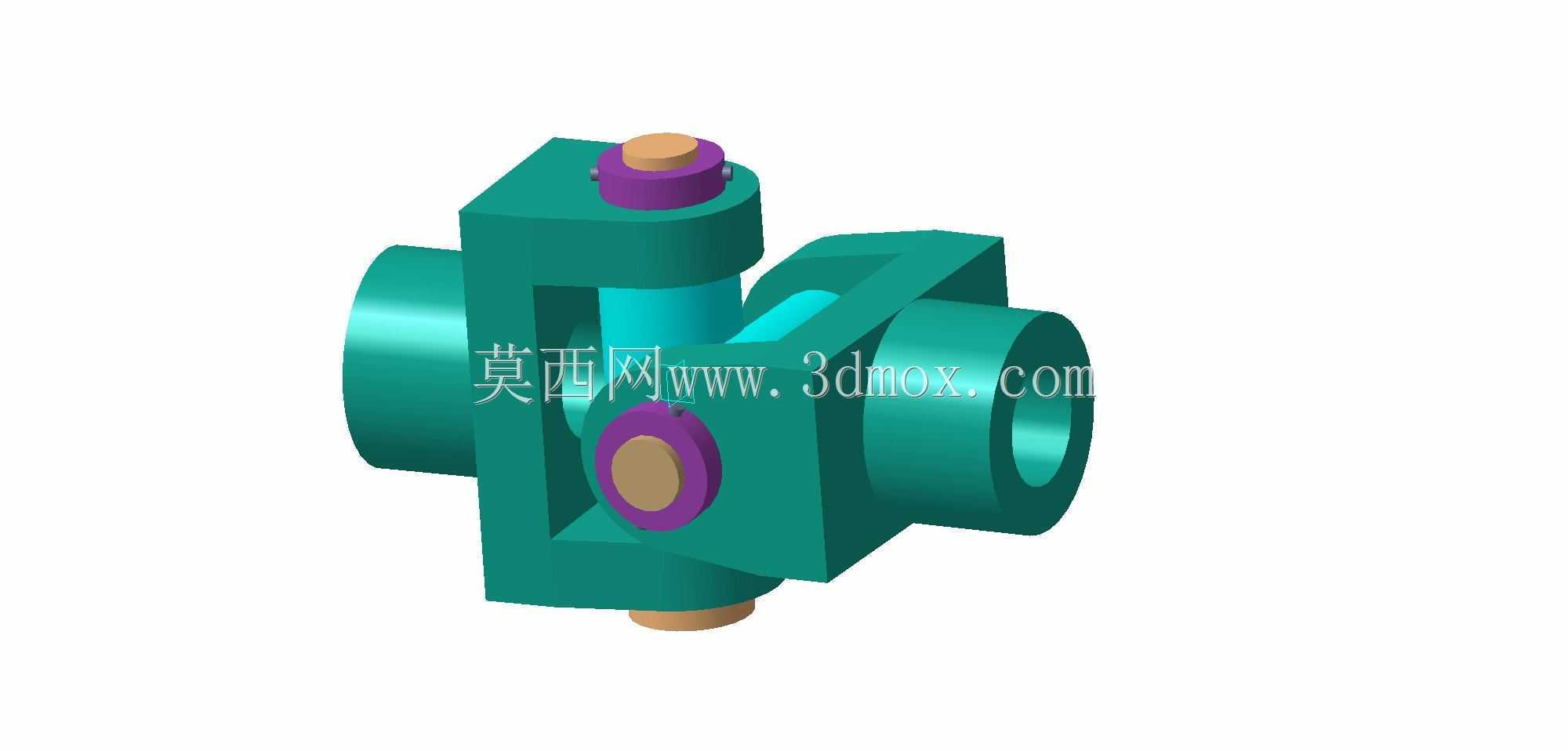

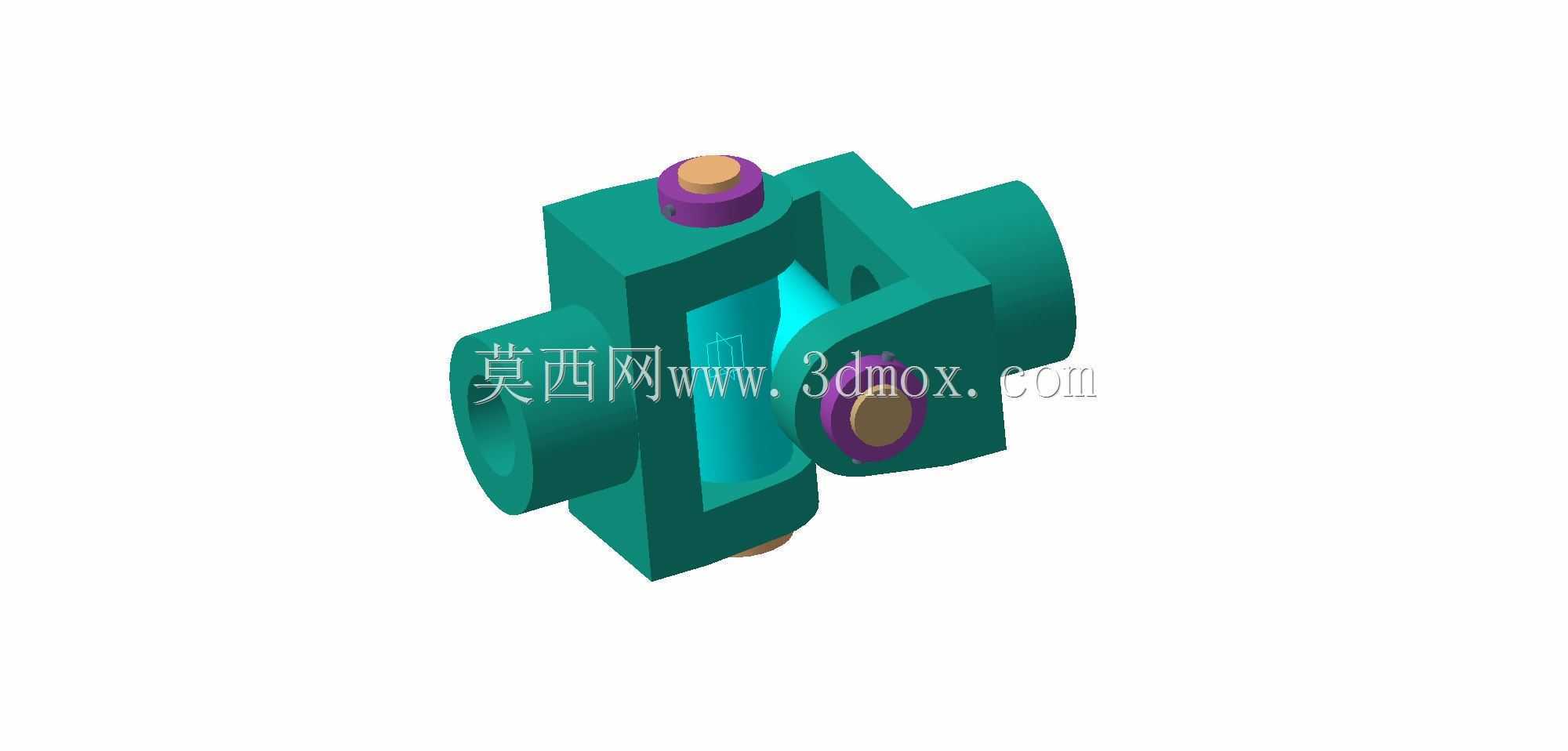

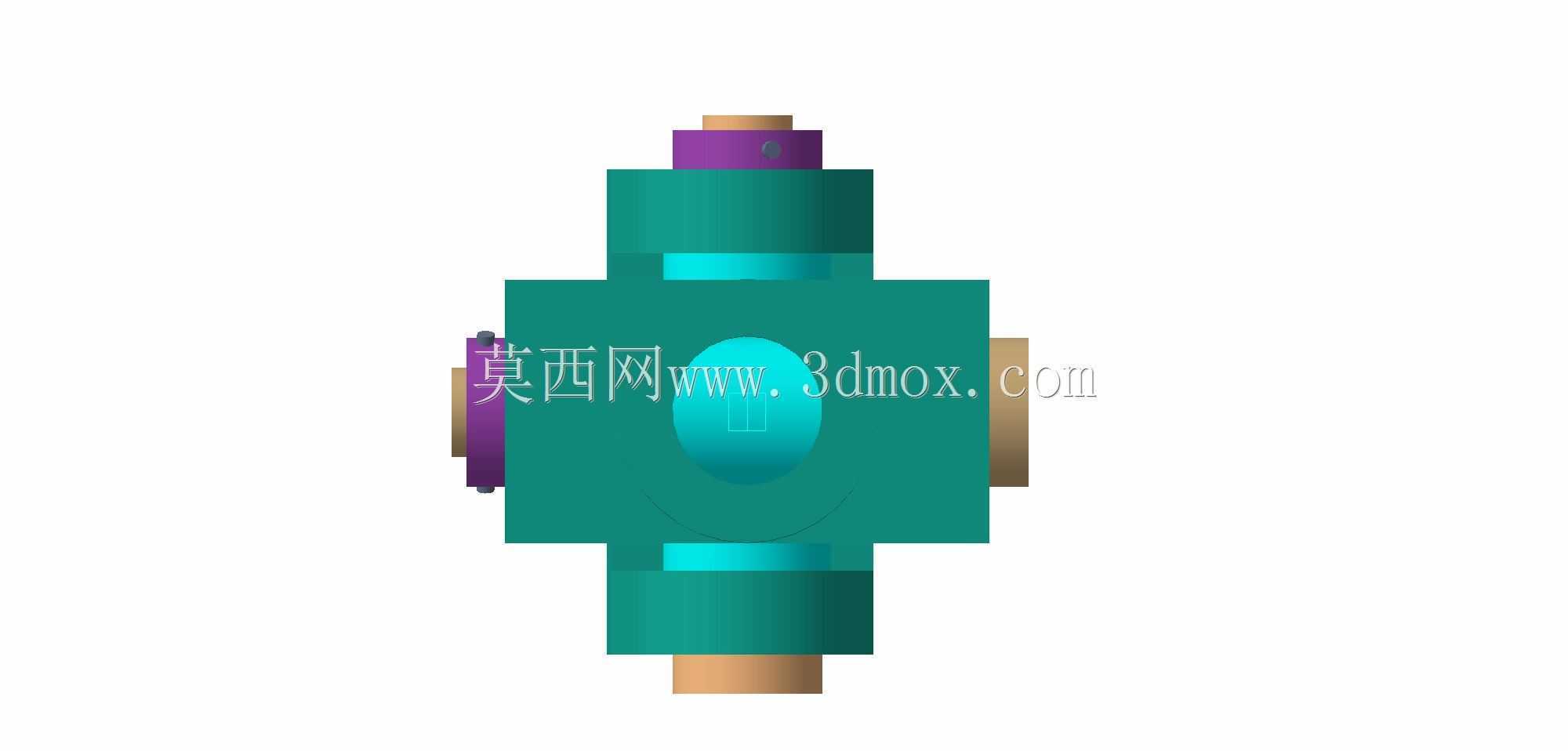

万向节组件

栏目分类:电力变压器 发布时间:2024-08-13 ID:763767
  • 万向节组件
  • 万向节组件
  • 万向节组件
  • 万向节组件
  • 万向节组件
  • 万向节组件
  • 万向节组件
  • 万向节组件
  • 万向节组件
  • 万向节组件
  • 万向节组件
  • 万向节组件

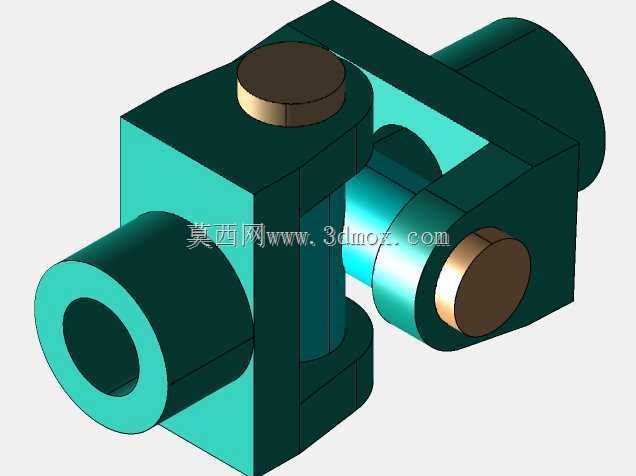

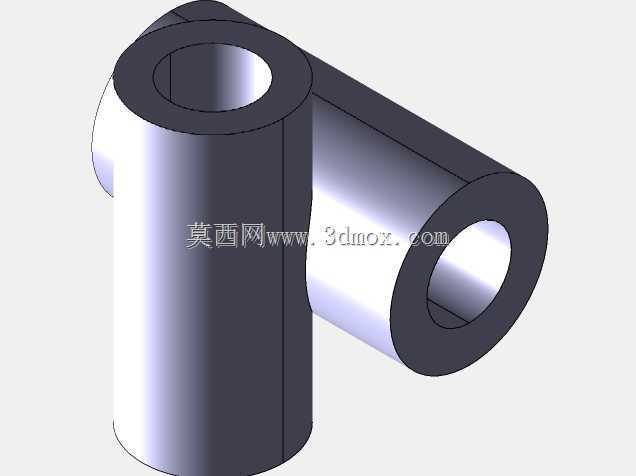

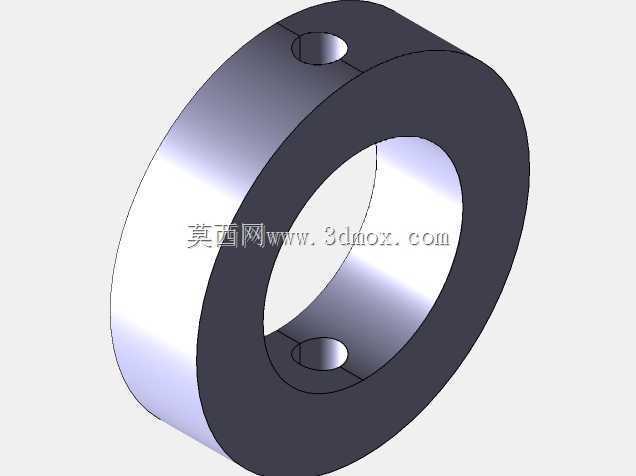

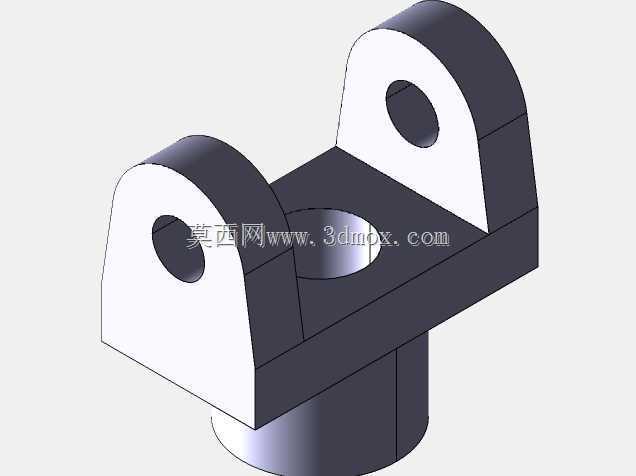

在CATIA V5软件中,通常通过以下步骤创建万向节(U形接头)部件:打开CATIA V5并创建新的产品文件。在产品结构中,右键单击“产品”项并选择“新建零件…”,为U形接头部件创建新的零件文件。在新零件文件中,创建组成U形接头部件的各个零部件。这些部件通常包括轭架、十字架和轴承外圈。您可以在CATIA V5中使用各种草图绘制和建模工具来创建这些零件。创建零部件后,使用装配约束将它们相对于彼此正确定位。这可确保U形接头部件在运动过程中表现准确。要组装组件,请使用Assembly Design工作台。转到“开始>;机械设计>;装配设计”以激活工作台。在装配设计工作台中,单击“约束”工具栏以访问各种装配约束选项。对组件应用适当的约束,以定义它们的相对位置和方向。例如,您可以使用“重合”约束将轴承外圈与轭对齐,使用“旋转”约束定义轭和十字架之间的旋转运动。继续应用约束,直到所有零部件都正确定位并且U形接头部件完全约束。通过检查部件之间是否存在任何干涉或间隙问题来验证组件。您可以使用CATIA V5中的“碰撞分析”工具来识别和解决任何冲突。U型接头装配完成并验证后,您可以保存产品文件。在CATIA V5中创建U形接头组件时,请记住使用适当的单位和测量值。此外,CATIA V5提供了广泛的工具和功能,因此您可以根据需要添加其他细节、材料、动画或执行模拟来进一步增强U形接头装配
